#1 Emachines E725 - compal LA-4854P - nie działają oba USB

przez kowalcook • 10 marca 2020, 19:27
Witam jak w temacie

Płyta ma wymienione gniazda USB lecz nadal nie działają.
Przeprogramowałem BIOS, zresetowałem CMOS, nie dało nic.
Jest obecne napięcie 5V. Rezystancje nie są zaniżone.

poniżej trochę szczegółów oraz wycinek schematu.

rezystancje do masy dla gniazd USB

VCC - poza skalą
D- - 440k Ohm
D+ - 447k Ohm

VCC - poza skalą
D- - 430k Ohm
D+ - 436k Ohm

napięcie na VCC gdy podpięte zasilanie ale płyta nie uruchoiona 1,87V,
gdy płyta jest włączona napięcie 5,08V


na U28
rezystancja do masy

pin 2,3 - 460 Ohm
pin 4 - 100k Ohm
pin 5 - 63k Ohm
pin 6,7,8 - poza skalą
driver też załącza zasilanie jak powinien

dla D23
rezystancja do masy
pin 1,3,4,6 - 478k Ohm
pin 5 - poza skalą
dioda zabezpieczająca wydaje się działać prawidłowo, chyba że coś źle sprawdzam

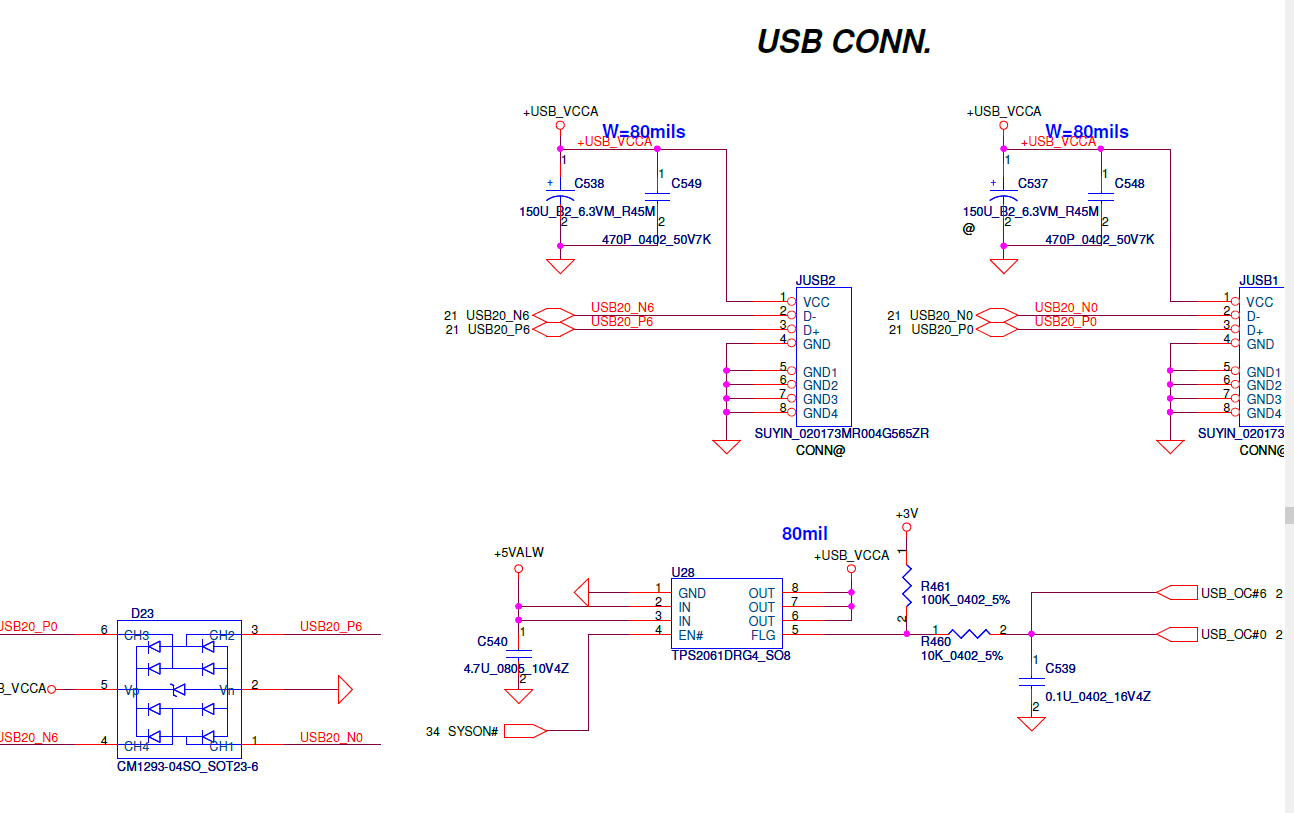

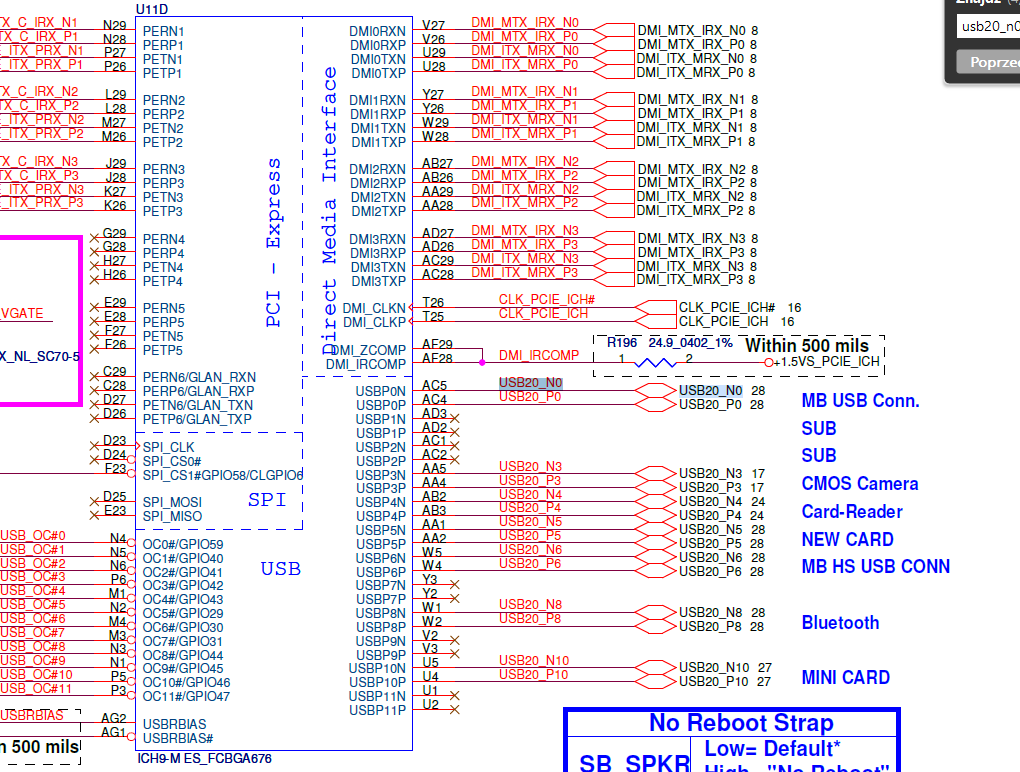

załączam 2 wycinki schematu
moje pytanie jest czy to już mostek trafiony czy mogę celować gdzieś jeszcze ?

Obrazek

Obrazek

Re: Emachines E725 - compal LA-4854P - nie działają oba USB

przez Google Adsense [BOT] • 10 marca 2020, 19:27

#2 Re: Emachines E725 - compal LA-4854P - nie działają oba USB

przez matic • 10 marca 2020, 21:39
Hello!

Check, if the camera on the top of the screen work.

#3 Re: Emachines E725 - compal LA-4854P - nie działają oba USB

przez kowalcook • 11 marca 2020, 14:58
matic napisał(a):Hello!

Check, if the camera on the top of the screen work.


Kamerka działa, jest normalnie obraz widoczny.

#4 Re: Emachines E725 - compal LA-4854P - nie działają oba USB

przez matic • 11 marca 2020, 22:36
Try to reflow the Southbridge (U11). If it does not change anything, replace the Southbridge.

#5 Re: Emachines E725 - compal LA-4854P - nie działają oba USB

przez norbertramzes • 12 marca 2020, 01:23
Ja bym najprawdopodobniej zaczął od podpięcia oscyloskopu pod D+ oraz D- przy podpiętym urządzeniu USB 1.1 i jak jest "sygnał" to sprawdzić czas narastania/opadania czy jest zgodnie z normą (której teraz nie pamiętam - kiedyś szukałem chyba ze 2 godziny). Jak jest/są zbyt wolny albo D+ i D- znacząco się różnią to może być np. zbyt duża pojemność na linii (brud) albo uszkodzony rezystor symetryzujący między układem a linią (jakieś 20-30ohm) o ile takowy jest, w innym razie winny będzie układ czyli w tym wypadku zapewne mostek południowy - sprawdzić czy ma prawidłowe zasilanie a jak tak to tak jak matic powyżej napisał.
