• Zasilanie procesora na płycie Quanta g35 rev:D

#1 Zasilanie procesora na płycie Quanta g35 rev:D


przez drill 22 stycznia 2020, 16:13

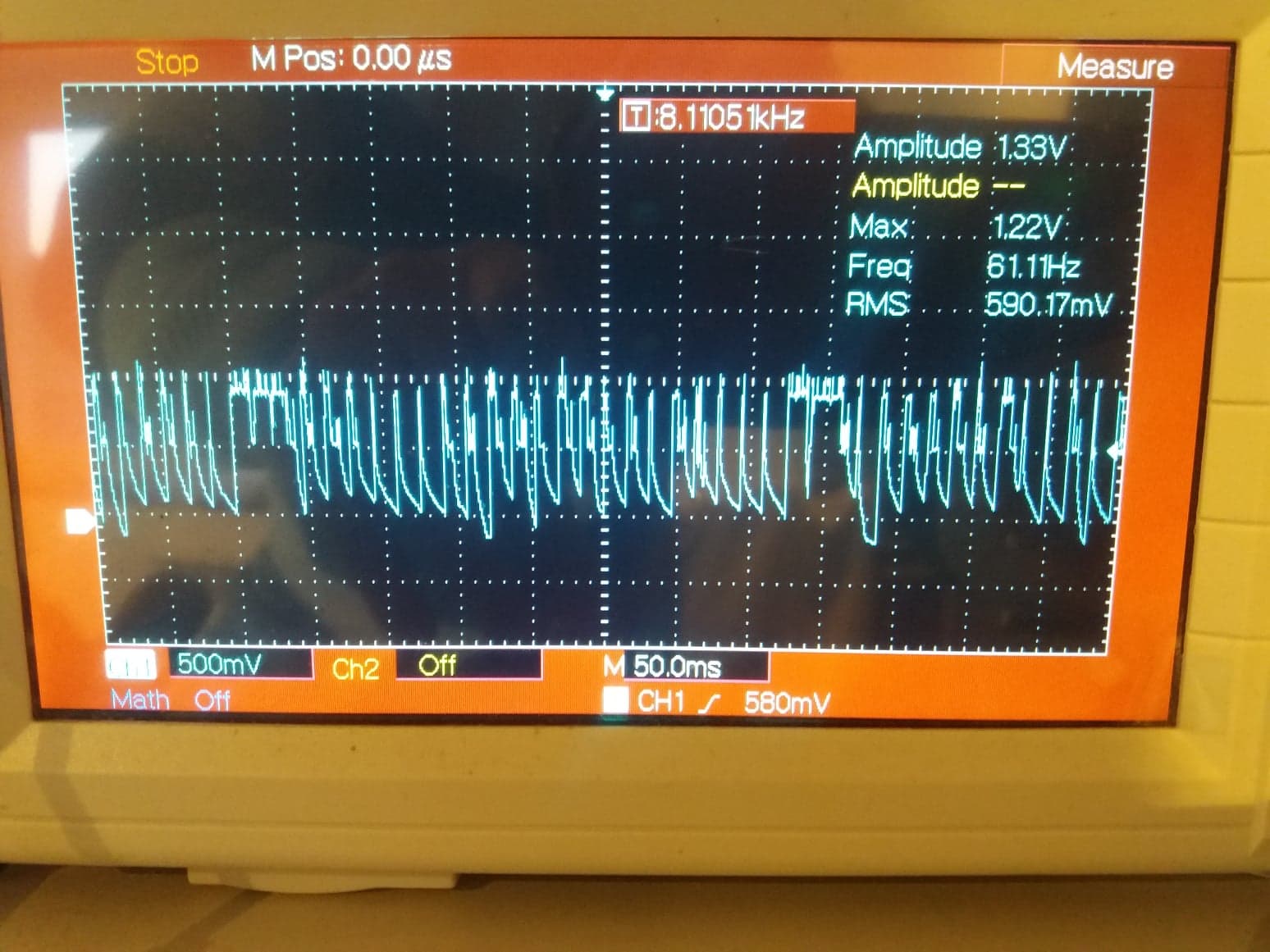

Rozebrałem swój laptop w celu wymiany pasty, termopadów oraz do ogólnego czyszczenia. W nawyku mam spisywanie podstawowych danych odnośnie płyt, których w spisie nie posiadam. Są to pomiary oporności cewek, oraz występujące na nich napięcia. Ten konkretny laptop jest w pełni sprawny, rezystancja względem masy na cewkach (3 szt.) przetwornicy procesora wynosi (po odliczeniu rezystancji przewodów pomiarowych) 2,5 Ohm. Napięcie natomiast skacze sobie w granicach 0,1V - 0,8V (system win 10 uruchomiony do pulpitu). Zaciekawiony sytuacją odkurzyłem oscyloskop i oto co pokazał:
Obrazek
Prośba o wytłumaczenie zasady działania tej magii tudzież nowej technologii.

Re: Zasilanie procesora na płycie Quanta g35 rev:D


przez Google Adsense [BOT] 22 stycznia 2020, 16:13

#2 Re: Zasilanie procesora na płycie Quanta g35 rev:D  [ROZWIĄZANY]


przez Vogelek23 29 lutego 2020, 16:50
drill napisał(a):W nawyku mam spisywanie podstawowych danych odnośnie płyt, których w spisie nie posiadam. Są to pomiary oporności cewek, oraz występujące na nich napięcia.
To jest bardzo dobry nawyk.

drill napisał(a):Napięcie natomiast skacze sobie w granicach 0,1V - 0,8V (system win 10 uruchomiony do pulpitu) (...) Prośba o wytłumaczenie zasady działania tej magii tudzież nowej technologii.
Miejscami ten przebieg przypomina pisanie w pinyin - może nasi azjatyccy koledzy chcą nam coś przekazać? :lol: A już zupełnie poważnie - CPU w stanie IDLE powinien pobierać jak najmniej energii, stąd próbkowanie zasilania jego rdzenia. A dlatego próbkowanie, a nie kompletne wyłączenie napięcia VCORE, bo procesor musi odpowiednio szybko "podnieść się" ze stanu IDLE w przypadku np. poruszenia kursorem.
