Karta graficzna MSI HD6790 brak obrazu

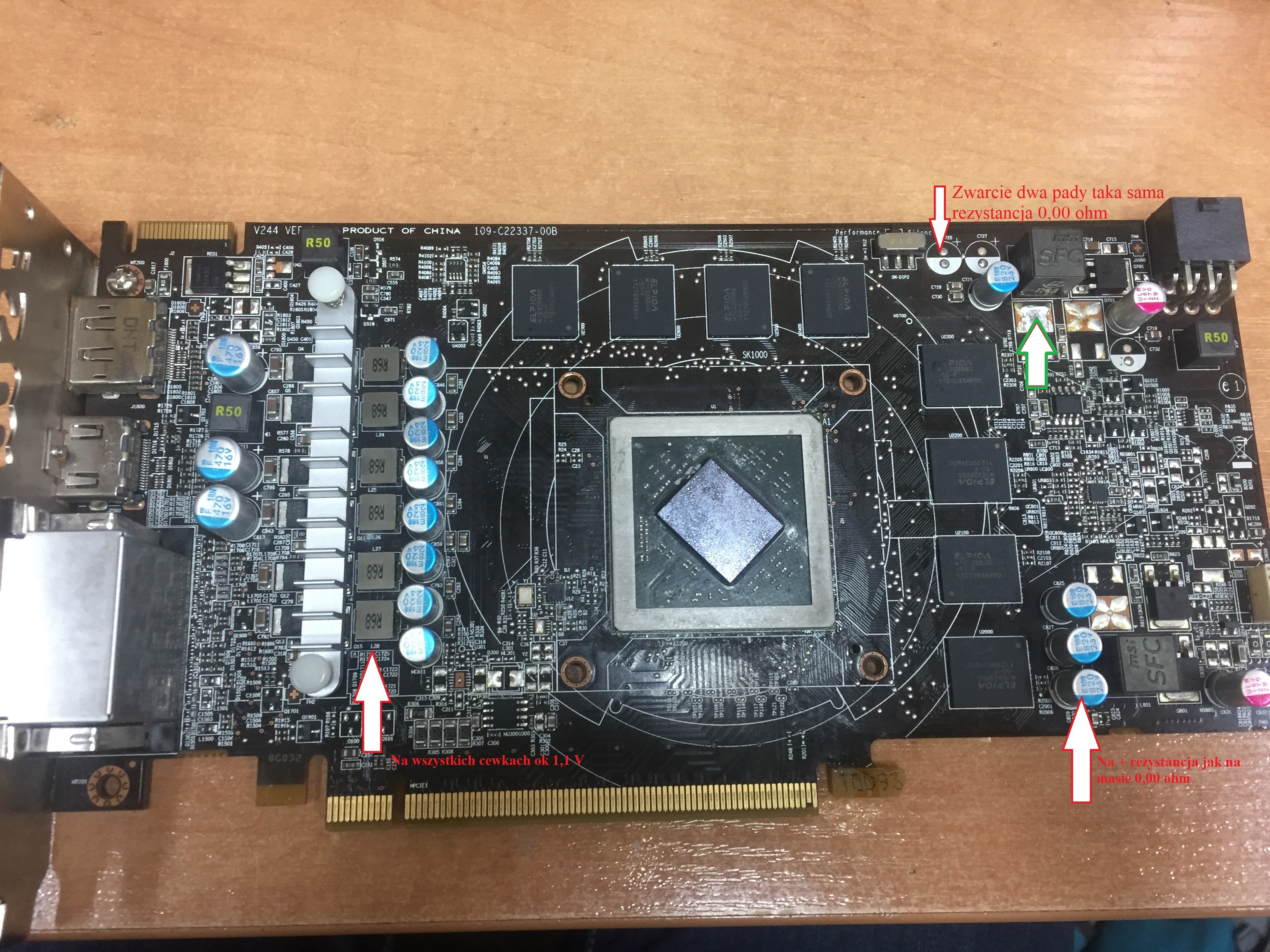

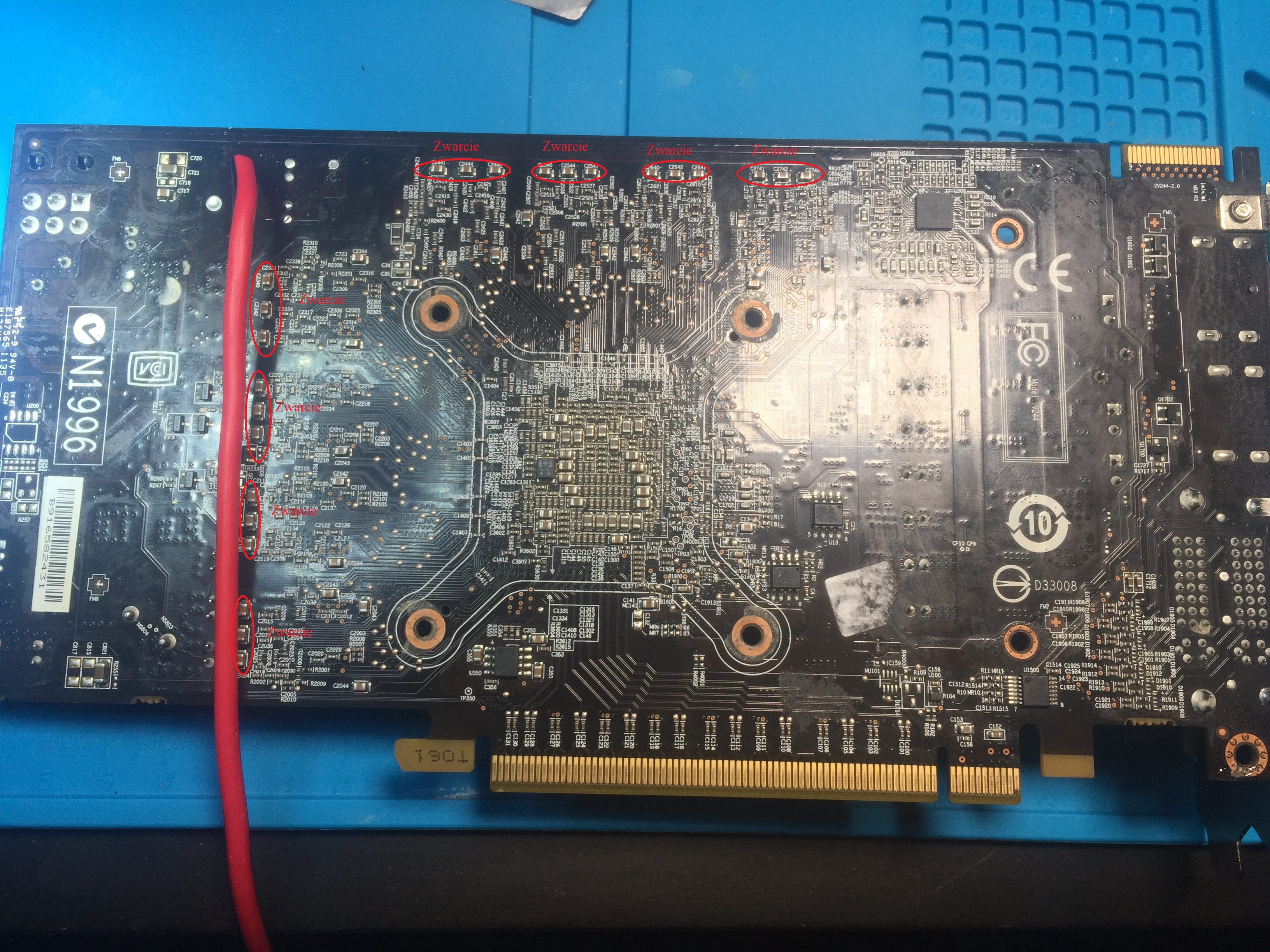

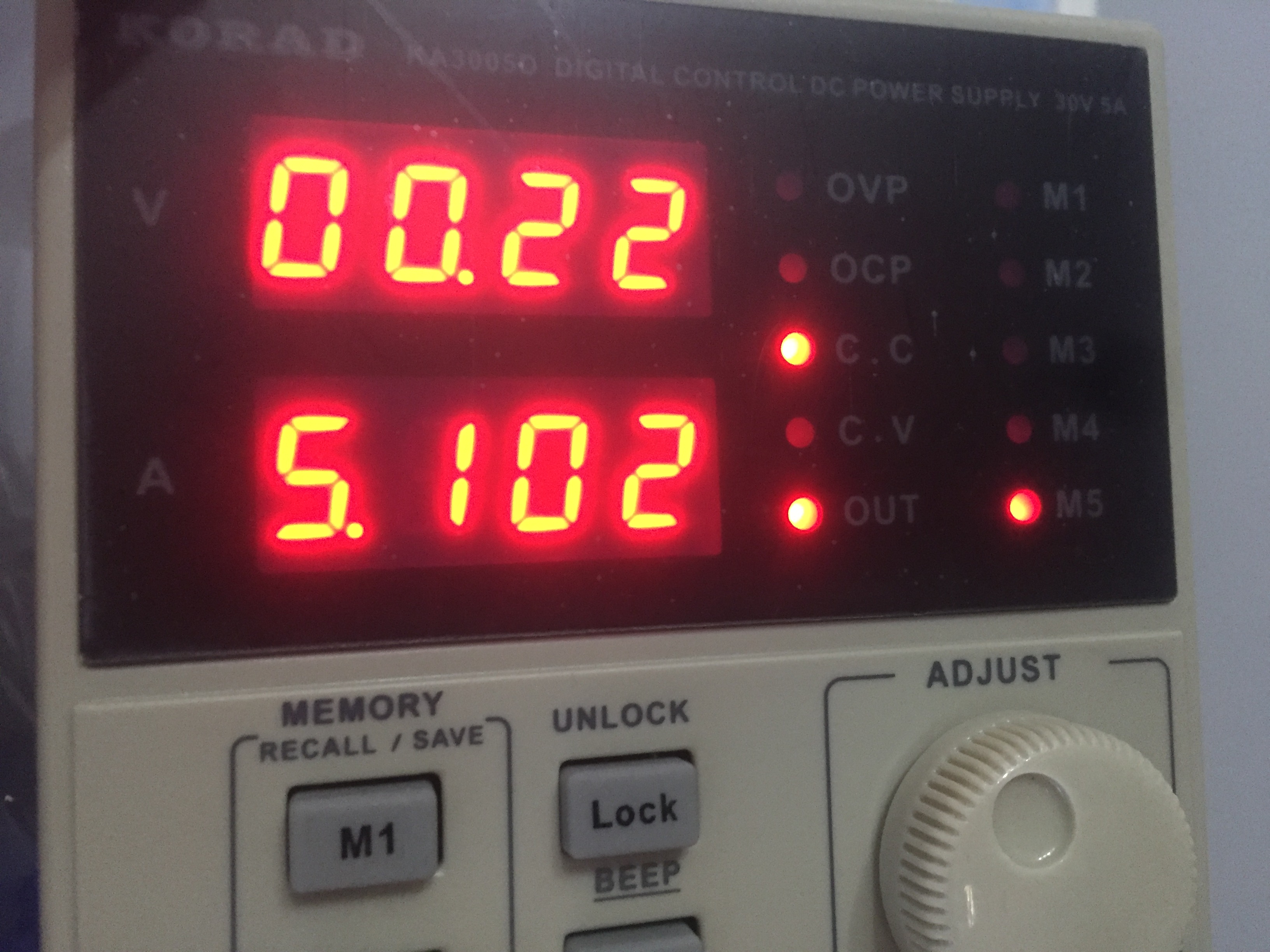

Posiadam kartę graficzną MSI HD6790 oznaczenie na płycie V244 Ver 2.0 , która nie wyświetla obrazu na żadnym złączu. Zauważyłem, że ktoś już wymieniał mosfet z prawej strony u góry. Obecnie jest wylutowany zaznaczyłem strzałką koloru zielonego na zdjęciu. Karta nie ma zasilania pamięci. Na kondensatorach na zdjęciu jest zwarcie, tak wygląda jakby na +i- była masa 0,00 ohm. Podałem na pad cewki po wylutowaniu 1,5 V i dochodziłem do 5A i nić nie wyczuwam aby się grzało. Możliwe że gdzieś w warstwach płyty między +a- może zwierać? Napięcie przysiada do 0,22V przy próbie zwarciowej. Zwarcie jest na padzie cewki od strony kondensatorów. Proszę o pomoc w diagnostyce.

Hello!

Measure the voltage on the end of test wires (where they are soldered to the board) during a short circuit test at 5A.

Na płycie w miejscu przewodów 0V. Przewody 2,5 mm2.

jacekczel писал(а):Na płycie w miejscu przewodów 0V. Przewody 2,5 mm2.

Ponad 1W mocy traconej na przewodach 2.5mm[super]2[/super]??? Coś mi się nie chce wierzyć. Chyba, że te przewody mają po 2-3 metry. Przewody mają być jak najkrótsze się da.

jacekczel писал(а):i dochodziłem do 5A i nić nie wyczuwam aby się grzało

Rozumiem, że badasz płytę organoleptycznie (np. palcami)? Bo jeśli tak, to proszę przeczytać dział SZKOLENIA, a ściślej - szkolenie nr 1. Tam proszę wyszukać frazę "próba zwarciowa" i wykonać ją zgodnie z podanym opisem.
