#1 Acer A515-51G-57TQ - nie uruchamia się

przez jarza14 • 23 października 2019, 09:38
Witam, laptop jak w temacie, płyta: C5V01 LA-E892P Rev: 1A.
Płyta nie uruchamia się, uszkodzony mam PQ302, czyli według schematu jest to AON6366E.
Pytanie czym łatwo dostępnym mogę go tutaj zastąpić?

Re: Acer A515-51G-57TQ - nie uruchamia się

przez Google Adsense [BOT] • 23 października 2019, 09:38

#2 Re: Acer A515-51G-57TQ - nie uruchamia się

przez rager24 • 23 października 2019, 10:27
Łatwo dostępnym czyli w płytach na części czy w sklepie w Polsce? Bo jeżeli ta druga opcja to jest dostępny dokładnie taki sam w sklepie tme.eu więc nie wiem po co szukać zamiennika. Jeżeli szukasz takiego w płytach które posiadasz to napisz jakie masz i zobaczymy czy coś się znajdzie.

#3 Re: Acer A515-51G-57TQ - nie uruchamia się

przez jarza14 • 23 października 2019, 10:56
Stan magazynowy w tym sklepie to 0 szt. Płyt na części mam trochę, np: NM-A311, LA-5472P, DA0AX1MB6F0, LA-4171P, LA-7912P, LA-9104P, LA-6901P i trochę innych jeszcze

#4 Re: Acer A515-51G-57TQ - nie uruchamia się

przez rager24 • 23 października 2019, 13:02
jarza14 napisał(a):Stan magazynowy w tym sklepie to 0 szt.

Rzeczywiście, mój błąd, nie spojrzałem na stan magazynowy.

W tych dwóch płytach masz takie mosfety, które można użyć:
LA-5472p PQ22, PQ26 - AON6704L
LA-6901p PQ51, PQ60 - TPCA8028-H

Zamienniki dostępne w Polsce:
RJK0351DPA (arvika)
SIR460DP (arvika)
AON6360 (tme.eu)

#5 Re: Acer A515-51G-57TQ - nie uruchamia się

przez jarza14 • 23 października 2019, 15:27
Podmieniłem na AON6704L ale problem dalej występuje. Napiszę więc jak wygląda sytuacja. Na PQ302 mam napięcie na n5-8 wynoszące 19V, na 1-4 napięcie jakieś szczątkowe (0,1-0,2V). Ściągnąłem PQ302 i zwarłem testowo nóżki 5-8 z 1-3 i pojawiło mi się napięcie główne 19V, po zamontowaniu mosfetu AON6704L problem wrócił. Brak zwarć. Czyżby problem z chargerem BQ24735? Proszę o jakieś nakierowanie

#6 Re: Acer A515-51G-57TQ - nie uruchamia się

przez rager24 • 23 października 2019, 15:53
Sprawdzałeś PQ303 czy nie ma przebić mięcy Źródłem (1-3), Bramką (4) i Drenem (5-8)? Jak napięcie 19V nie przechodzi przez pierwszy klucz to zwykle drugi ma przebicie i Charger blokuje ten pierwszy. Pomiary są wtedy podobne do tych co masz teraz.

#7 Re: Acer A515-51G-57TQ - nie uruchamia się

przez jarza14 • 23 października 2019, 16:24
Tak sprawdzałem, brak przebić na PQ303

#8 Re: Acer A515-51G-57TQ - nie uruchamia się

przez rager24 • 23 października 2019, 16:33
Podaj rezystancję do masy na pinie 4 i 5 PQ303. Podaj napięcia z PU301 (bq24735) piny 1, 2, 3, 4, 5, 6, 16, 20.

#9 Re: Acer A515-51G-57TQ - nie uruchamia się

przez jarza14 • 23 października 2019, 16:42
PU301:
1: 0,2
2: 0,2
3: 0,01
4: 0,01
5: 0
6: 0
16: 0
20: 0,07

rezystancja na PQ303 wysoka, poza skalą

#10 Re: Acer A515-51G-57TQ - nie uruchamia się

przez rager24 • 23 października 2019, 17:41
jarza14 napisał(a):20: 0,07

Charger nie jest zasilany, więc nie może sterować kluczami. Sprawdź rezystancję do masy na tym pinie. Jeżeli będzie wysoka sprawdź diodę PD301 i rezystor PR306. Jeżeli będzie niska to sprawdź PC312.

#11 Re: Acer A515-51G-57TQ - nie uruchamia się

przez jarza14 • 24 października 2019, 10:18
Na 20pinie wysoka rezystancja, PR306 ok, dioda też wygląda na sprawną. Na n3 diody powinno być 19V( napięcie +19V_VIN) skoro jest na PL101, ale na diodzie jest 0V. Czy n3 diody PD301 jest bezpośrednio połączona z PL101? Bo jak sprawdzam to nie mam takiego przejścia

#12 Re: Acer A515-51G-57TQ - nie uruchamia się

przez rager24 • 24 października 2019, 10:40

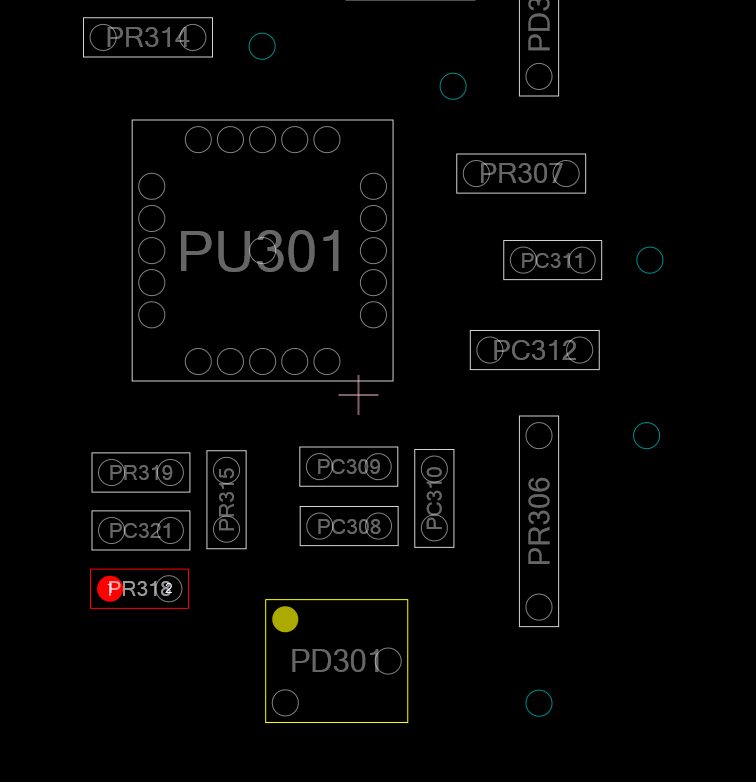

Tak powinna być połączona. Od nogi 3 powinna iść ścieżka do PR318. Sprawdź czy masz tam połączenie. Płyta nie była zalana? Nie ma nigdzie śladów korozji? Trochę dziwne, że połączenie się tak po prostu uszkodziło.

Obrazek

#13 Re: Acer A515-51G-57TQ - nie uruchamia się

przez jarza14 • 24 października 2019, 11:02
Dioda na n3. ma połączenie z PR318, ale nie ma z PL101 i dlatego się zastanawiam czy coś jeszcze jest po drodze czy uszkodziło się połączenie. Nie widać żadnych śladów zalań ani korozji

#14 Re: Acer A515-51G-57TQ - nie uruchamia się  [ROZWIĄZANY] 

przez rager24 • 24 października 2019, 11:08
Na schemcie i boardview nie widać niczego po drodze. Spróbuj wlutować przewód od PL101 (od strony mosfeta) do 3 nogi PD301 (np. kynar) i zobacz czy charger pracuje prawidłowo.

Obrazek

#15 Re: Acer A515-51G-57TQ - nie uruchamia się

przez jarza14 • 24 października 2019, 13:54
Wlutowałem przewód, napięcia się pojawiły, laptop się uruchamia tylko nie działa ładowanie baterii, stan jest podłączony nie ładuje, kontrolka od ładowania miga na pomarańczowo.
Na złączu baterii PJP201 mam takie napięcia:
1: GND
2: GND
3: 3,2V
4: 3,2V
5: 0,15V
6: 0V
7: 3V
8: 3V

#16 Re: Acer A515-51G-57TQ - nie uruchamia się

przez rager24 • 24 października 2019, 14:42
Rozumiem, że to są napięcia z podłączoną baterią? Sprawdzałeś czy ładuje baterię przy zamkniętej obudowie? Chodzi dokładnie o switch SWG1 który rozłącza baterię przy otwartej obudowie spodniej.

Obrazek

#17 Re: Acer A515-51G-57TQ - nie uruchamia się

przez jarza14 • 24 października 2019, 15:18
Dzięki za zwrócenie uwagi na ten przycisk, miałem założoną obudowę, ale bez klapki nad pamięcią RAM a to ona wciska ten przycisk. Jeszcze nie zamykam tematu, potestuje laptopa i jak będzie wszystko w porządku to wtedy dam pomógł i zamknę. Jeszcze raz dzięki
