#1 Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez czaki00 • 1 października 2019, 10:33
Dell Inspiron 7577 LA-E991P Rev:1.0
Płyta wykrywa ładowarke, i stan bateri. Bateria sprawna.
Napięcie na złączu bateri 14.7V, 1.6V oraz 3.2V po odłączeniu baterii znika 14.7V reszta bez zmian.
Po podłączeniu ładowarki plyta przez sekundę sygnalizuje ładowanie po czym przechodzi do stanu idle.
Charger (BQ24780S) i KBC(MEC1416-NU) profilaktycznie wymienione.

Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez Google Adsense [BOT] • 1 października 2019, 10:33

#2 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez matic • 1 października 2019, 11:43
Hello!

Install a BatteryMon software and post a screen how it detects the battery ("Battery Info" button) with connected charger + battery.

#3 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez czaki00 • 1 października 2019, 13:36
Nie wykrywa baterii, bios przestał już wykrywać baterie po złożeniu laptopa.
BATT_PRES# = 0V
Dodam ze wymieniłem KBC na chip z innego modelu ale MEC1416-NU chyba nie jest programowalny.

#4 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez matic • 1 października 2019, 13:58
czaki00 napisał(a):Nie wykrywa baterii, bios przestał już wykrywać baterie po złożeniu laptopa.
Did that happen after replacing the KBC chip?
czaki00 napisał(a):ale MEC1416-NU chyba nie jest programowalny.
Not true. That KBC chip requires programming.
If the KBC chip was replaced with used one from another board model it necessary to reflash it with a suitable dump.

#5 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez czaki00 • 1 października 2019, 17:13
matic napisał(a):
czaki00 napisał(a):Nie wykrywa baterii, bios przestał już wykrywać baterie po złożeniu laptopa.
Did that happen after replacing the KBC chip?
Yes, i have replaced it with one from same motherboard (LA-E991P) and it recognizes battery again.

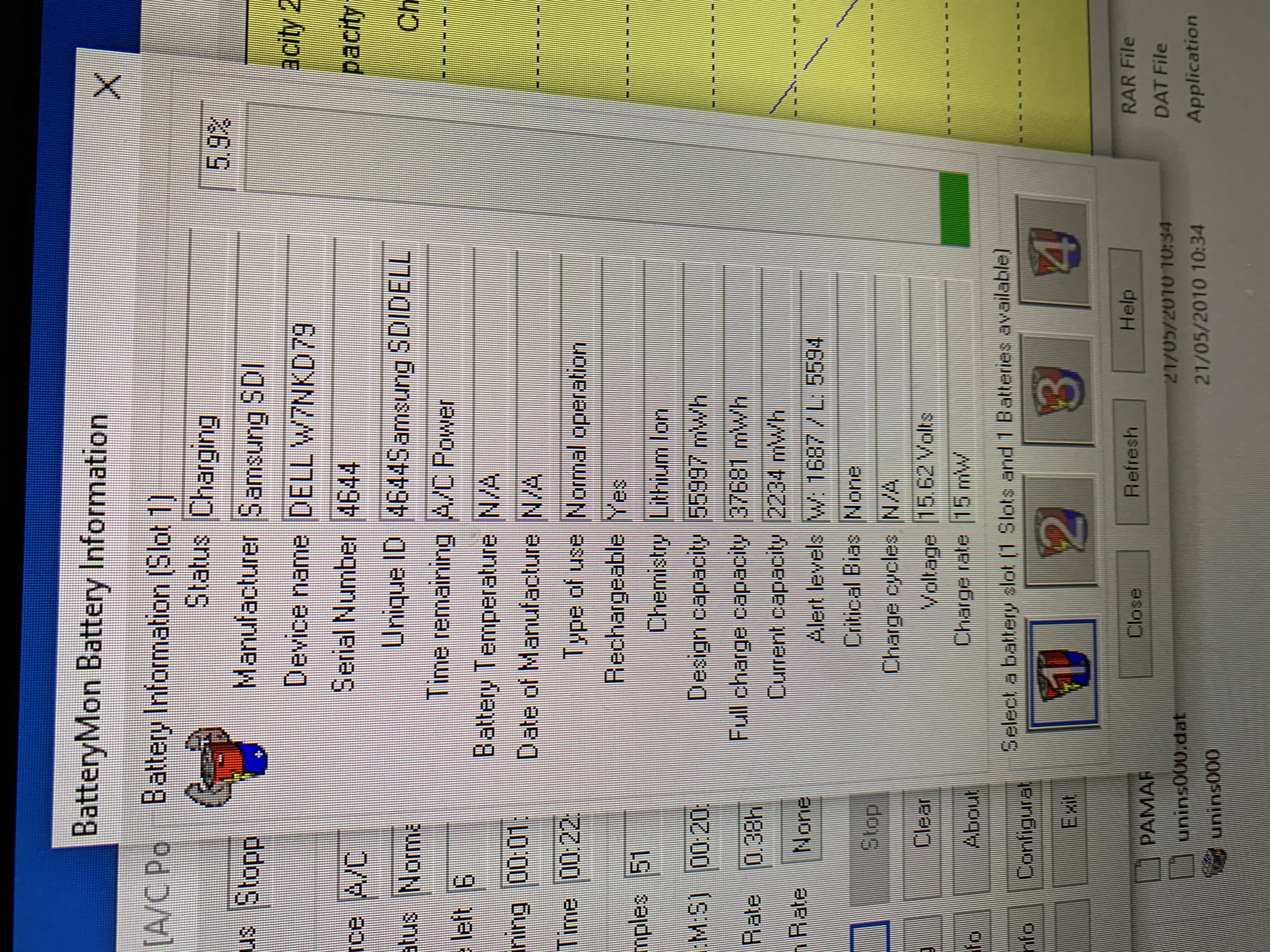

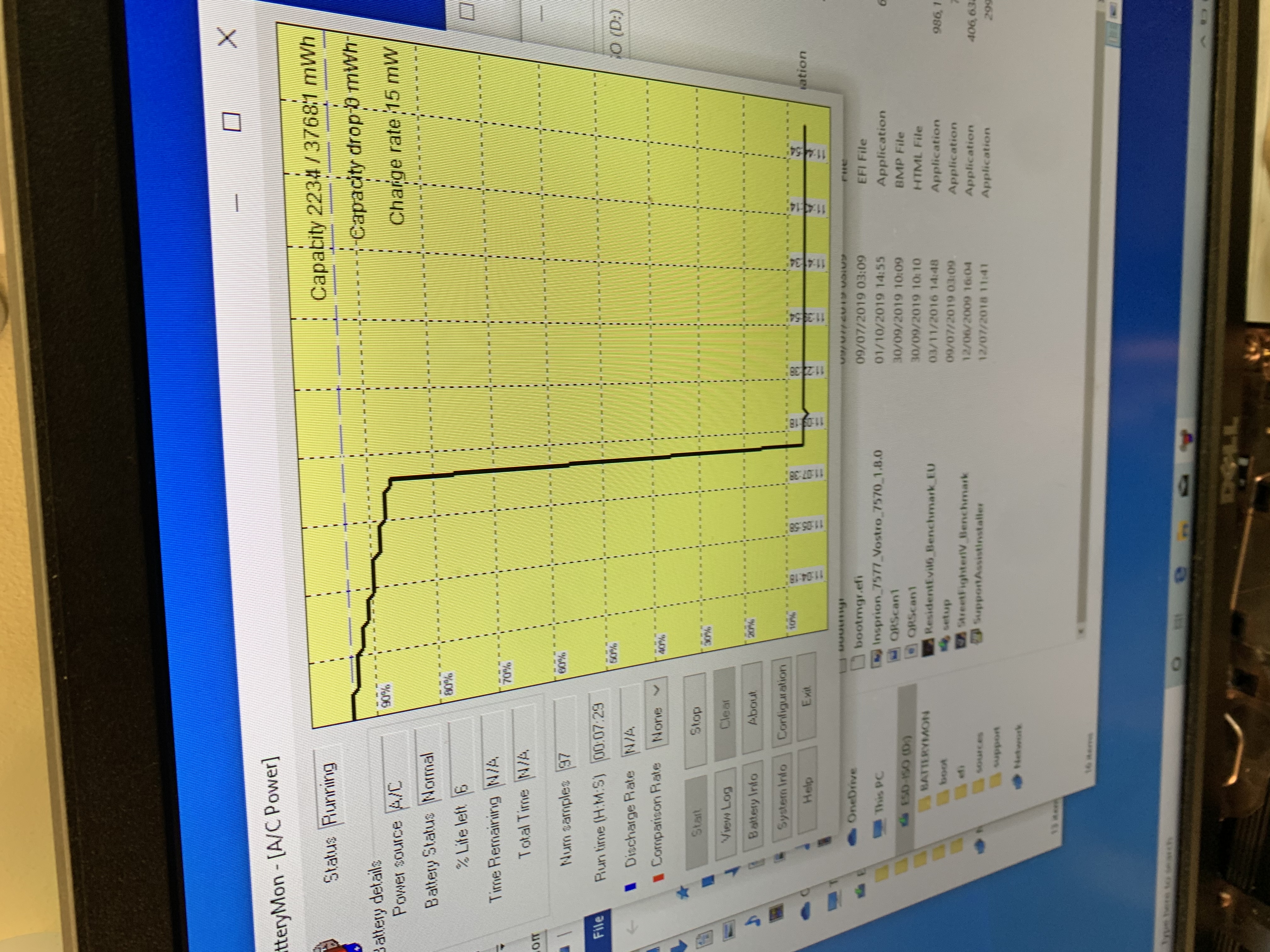

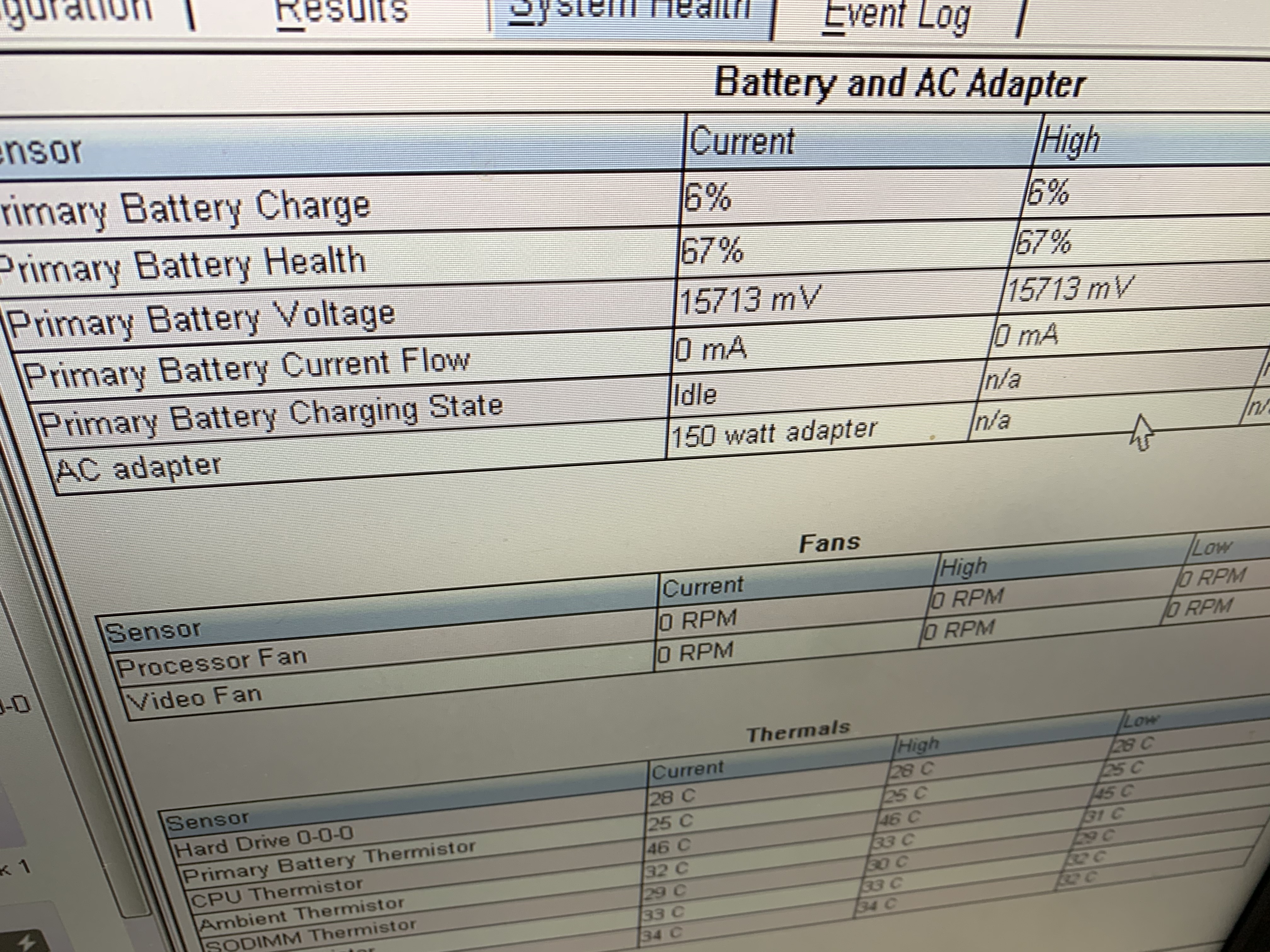

It was charging at the beginning then charging rate drops to 15mW and it was like that for some time i decide to discharge it a bit and put benchmark on to speed up process after few minutes it drops to almost zero. Software shows charging status but its not charging.

Obrazek
Obrazek
Obrazek

#6 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez matic • 1 października 2019, 17:50
czaki00 napisał(a):Bateria sprawna.
Have you tried with known working battery?

Check, if the power supply is properly detected in BIOS.

#7 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez czaki00 • 2 października 2019, 09:13
yes, i've got 2, both tested on different laptop. PSU is detected.

#8 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez matic • 2 października 2019, 20:03
Does the laptop works with battery only (without power supply connected)?

If so, try to reflash the BIOS chip. If it does not change anything, reflash the KBC chip as well.
Don't forget to save the old dumps.

#9 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez czaki00 • 3 października 2019, 14:56
Yes, it's working on battery only but its not charging. Tried BIOS and KBC programing, no change. It could be communication between KBC and charger at fault? Is there any way to check it?

#10 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez matic • 3 października 2019, 16:07
czaki00 napisał(a):It could be communication between KBC and charger at fault? Is there any way to check it?
Possible. It is not easy to check it.
Do you have an oscilloscope?

#11 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez czaki00 • 3 października 2019, 17:25
yes

#12 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez matic • 3 października 2019, 18:12
Measure the voltages to ground on pins 11, 12 of charger chip with oscilloscope.

#13 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez czaki00 • 4 października 2019, 14:56
336mV on both

#14 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez matic • 4 października 2019, 20:20
matic napisał(a):Measure the voltages to ground on pins 11, 12 of charger chip with oscilloscope.


#15 Re: Dell Inspiron 7577 LA-E991P Rev:1.0 Brak ładowania.

przez czaki00 • 7 października 2019, 11:07

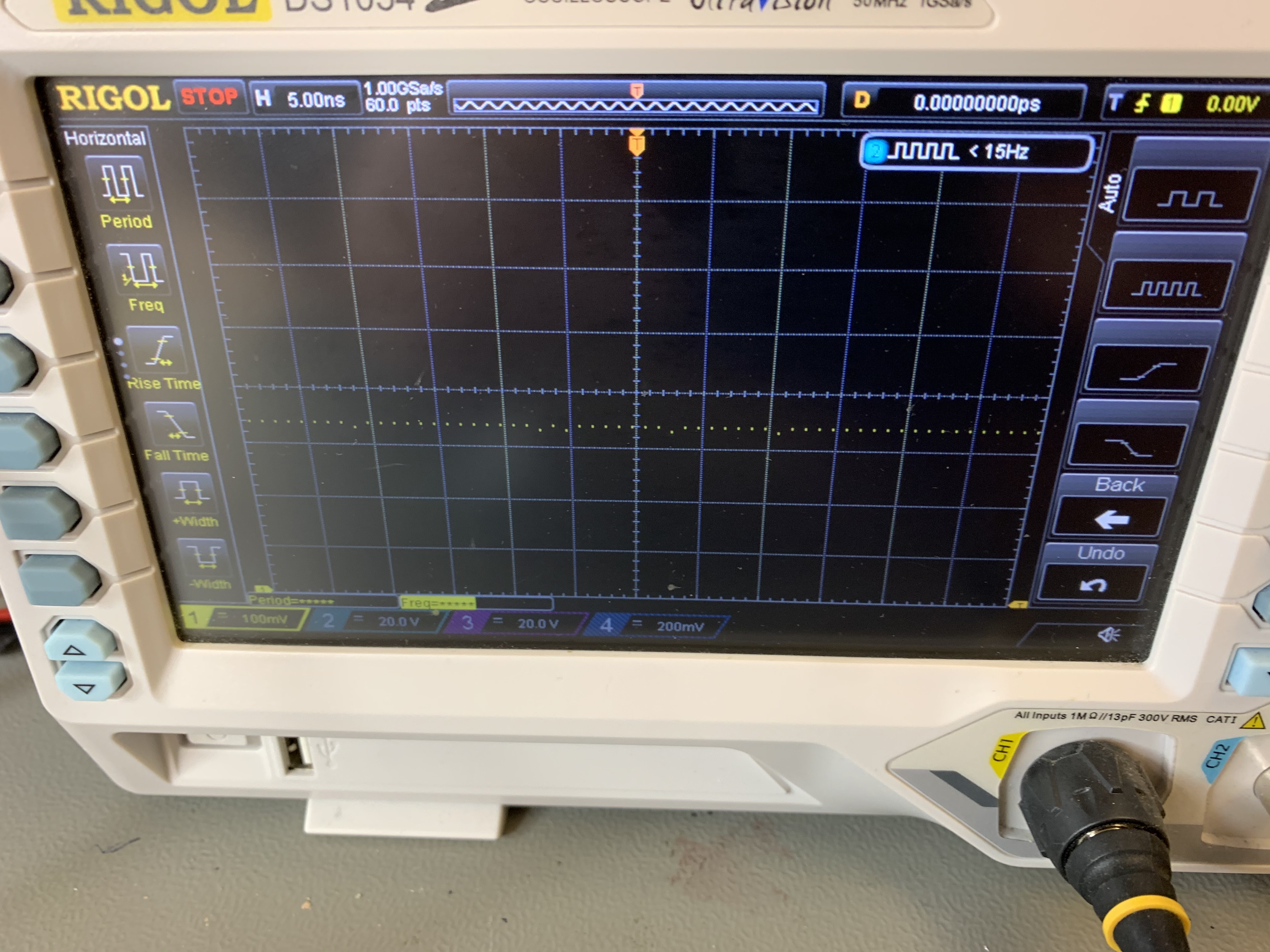

11 Obrazek

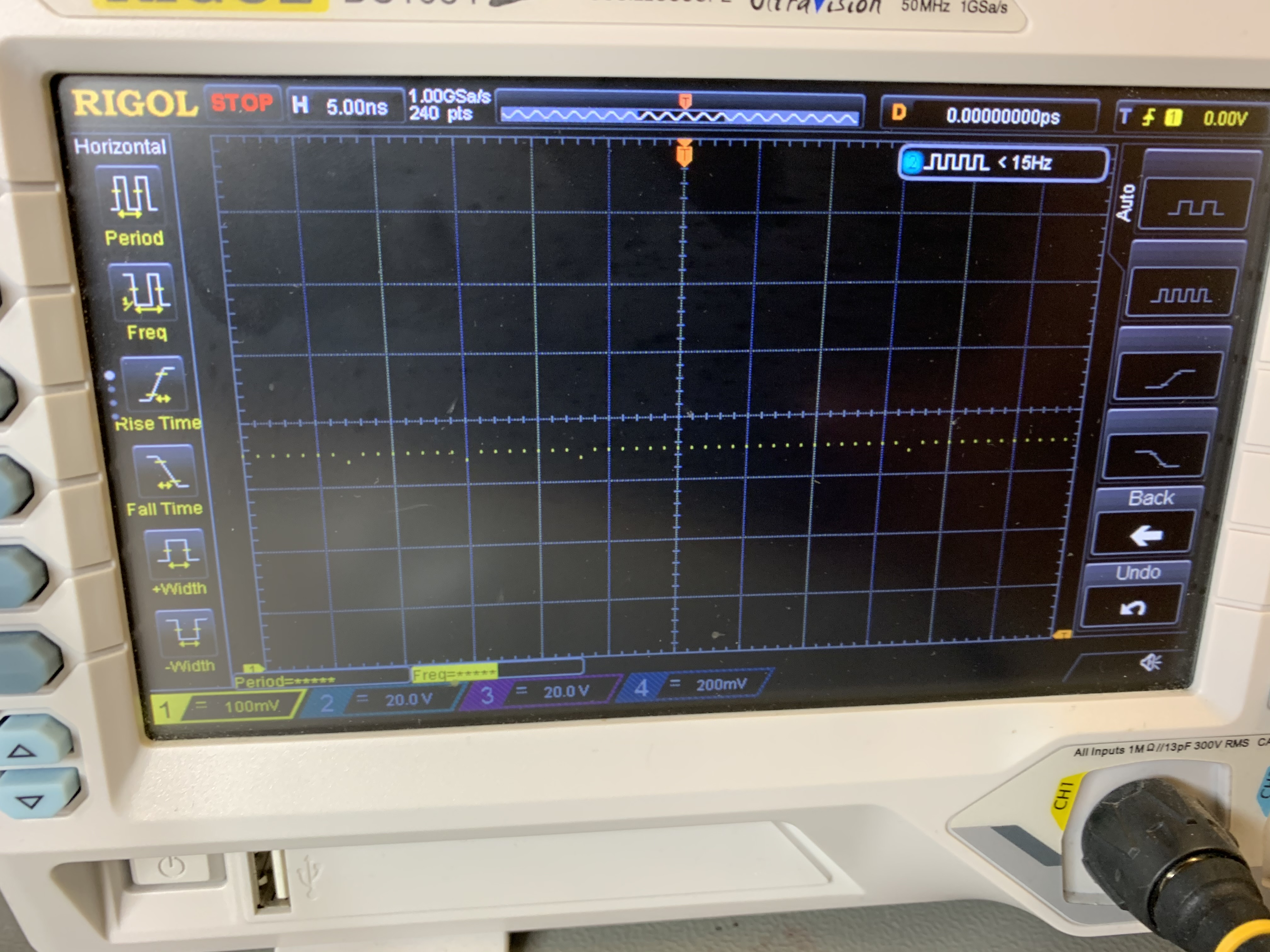

12 Obrazek
