#1 MSI GTX 970 GAMING 4GB - Brak obrazu

przez FRUNEK1 • 1 lipca 2019, 17:55

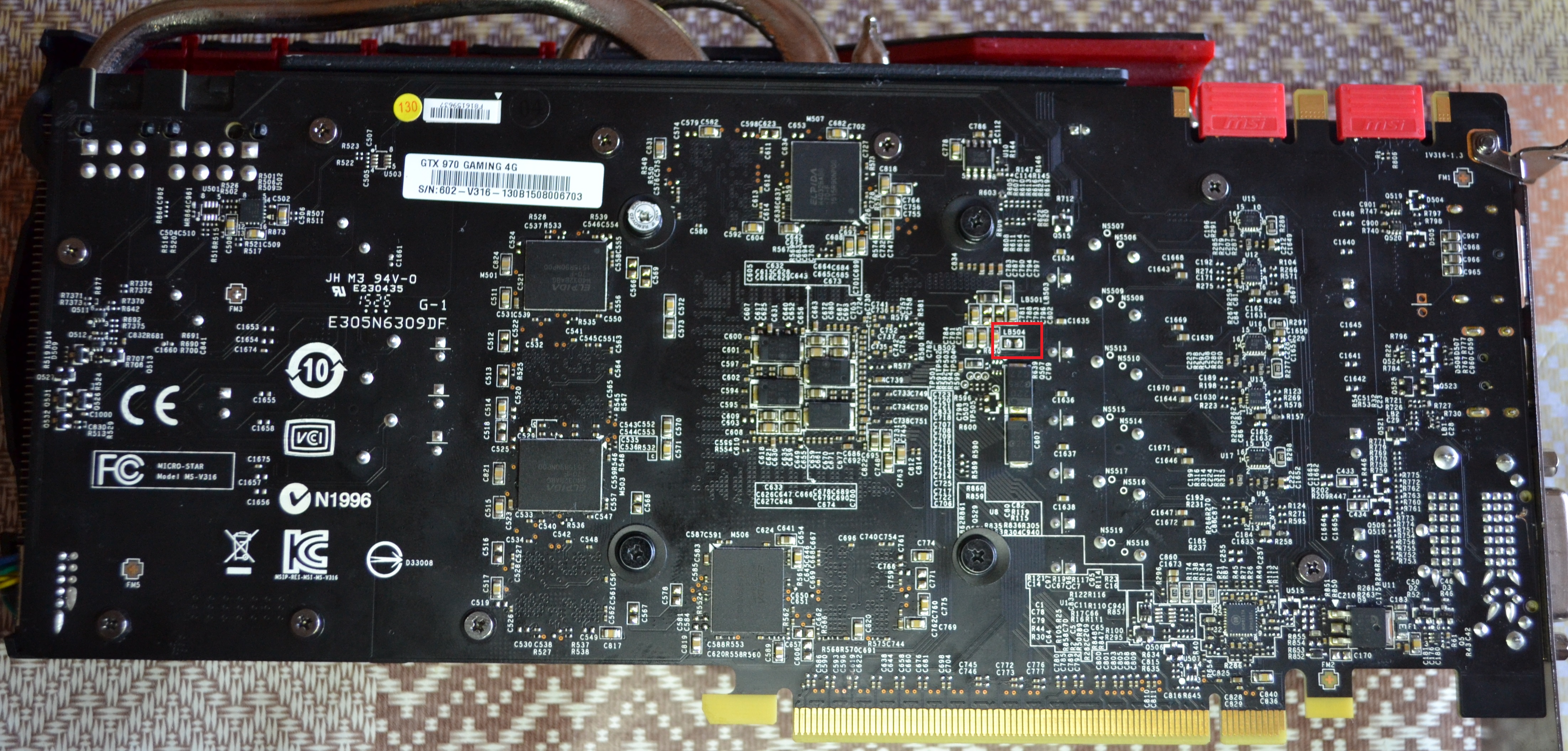

Witam. Kupiłem za grosze gtxa z niemcowni, nie był wcześniej rozkręcany. Po włożeniu do komputera nie daje obrazu, logo msi się podświetla i kręcą się wentylatory. Zauważyłem jednak brak jednego elementu który zaznaczyłem na zdjęciu. Czy brak tego elementu ma jakiś wpływ na brak obrazu? Prosiłbym o pomoc w zidentyfikowaniu tego elementu.


Obrazek

Obrazek

Re: MSI GTX 970 GAMING 4GB - Brak obrazu

przez Google Adsense [BOT] • 1 lipca 2019, 17:55

#2 Re: MSI GTX 970 GAMING 4GB - Brak obrazu

przez sebastiank • 1 lipca 2019, 17:58
Tak - brak tego elementu może powodować brak obrazu.
To cewka - na próbę możesz wykonać zworę i sprawdzić czy się pojawi obraz.
Sprawdź też czy nie ma zwarcia do masy lub niskiej rezystancji na jednym z jej padów.

#3 Re: MSI GTX 970 GAMING 4GB - Brak obrazu

przez FRUNEK1 • 1 lipca 2019, 19:32
sebastiank napisał(a):Tak - brak tego elementu może powodować brak obrazu.
To cewka - na próbę możesz wykonać zworę i sprawdzić czy się pojawi obraz.
Sprawdź też czy nie ma zwarcia do masy lub niskiej rezystancji na jednym z jej padów.



Wykonałem zworę na chwilę i obraz się pojawił, jaką cewką uzupełnić zaznaczony brak ?

#4 Re: MSI GTX 970 GAMING 4GB - Brak obrazu

przez matic • 1 lipca 2019, 21:06
That coil is actually a ferrite bead.

Connect an ampere meter instead that component and measure the current, when the picture is present on the monitor.
