#1 imac 27 Late 2012 EMC 2546 zwarcie przy kablu LCD

от czaki00 • 19 Февраль 2019, 21:40
platforma 661-7159, 820-3299-A

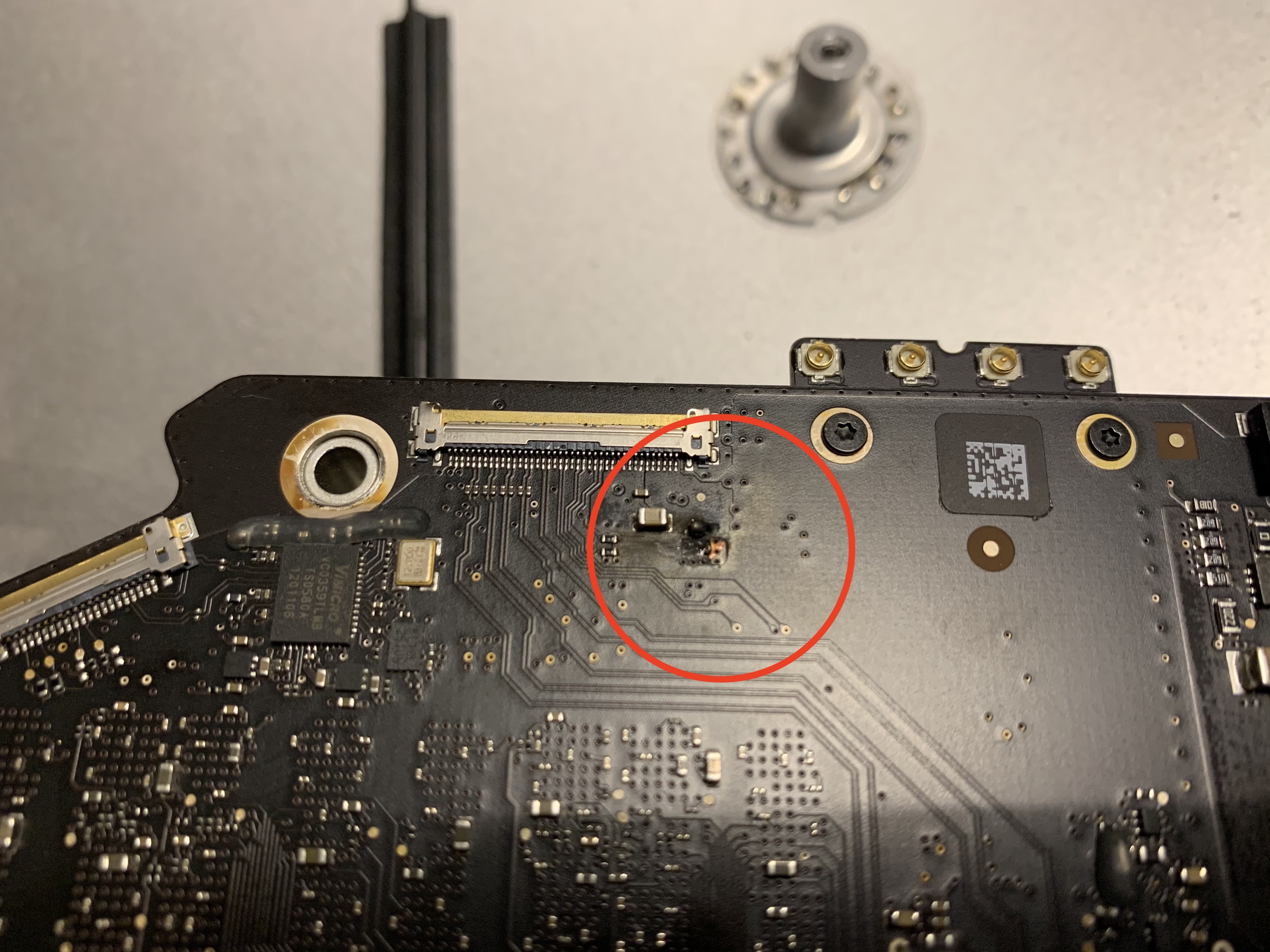

Klient próbował wymienić dysk i zapomniał wyjąć kabel zasilania przed otwarciem. Kabel lcd dotknął płyty przy złączu lcd wypalilo kawałek płyty i prawdopodobnie jakiś element przy gnieździe lcd, efekt brak obrazu na LCD, wiatraki na full obrotach, jest obraz zewnętrznym monitorze. Niestety brak schematu i boardview.

Re: imac 27 Late 2012 EMC 2546 zwarcie przy kablu LCD

от Google Adsense [BOT] • 19 Февраль 2019, 21:40

#2 Re: imac 27 Late 2012 EMC 2546 zwarcie przy kablu LCD

от pawel80 • 20 Февраль 2019, 16:51
Schemat i bv jest dostępny tutaj

#3 Re: imac 27 Late 2012 EMC 2546 zwarcie przy kablu LCD

от Vogelek23 • 20 Февраль 2019, 17:14
Spalony element to dławik L9500 - 120Ω@100MHz/3A w obudowie 0603. Zanim zamontujesz nowy element, zmierz rezystancję do masy na pinach 1 do 6 złącza matrycy z podłączoną taśmą matrycy i ekranem. W przypadku niskiej wartości (do 1 kΩ) odłącz ekran i ponów pomiar. Jeśli rezystancja wzrośnie do nieskończoności, ekran jest do wymiany. Jeśli rezystancja wzrośnie znacząco, ale nie będzie to nieskończoność (np. 100kΩ), zarówno taśma jak i ekran są do wymiany. Jeśli rezystancja nie zmieni się w ogóle, uszkodzona jest taśma i jest szansa, że ekran ocalał. Możliwe także, że uszkodzony jest któryś z kondensatorów C9520 lub C9501 - najlepiej wylutować je na czas pomiarów.

Uszkodzony obszar laminatu należy wyciąć skalpelem (oczywiście samą stopioną miedź) i umyć dokładnie izopropanolem.

#4 Re: imac 27 Late 2012 EMC 2546 zwarcie przy kablu LCD

от glajder • 20 Февраль 2019, 18:23

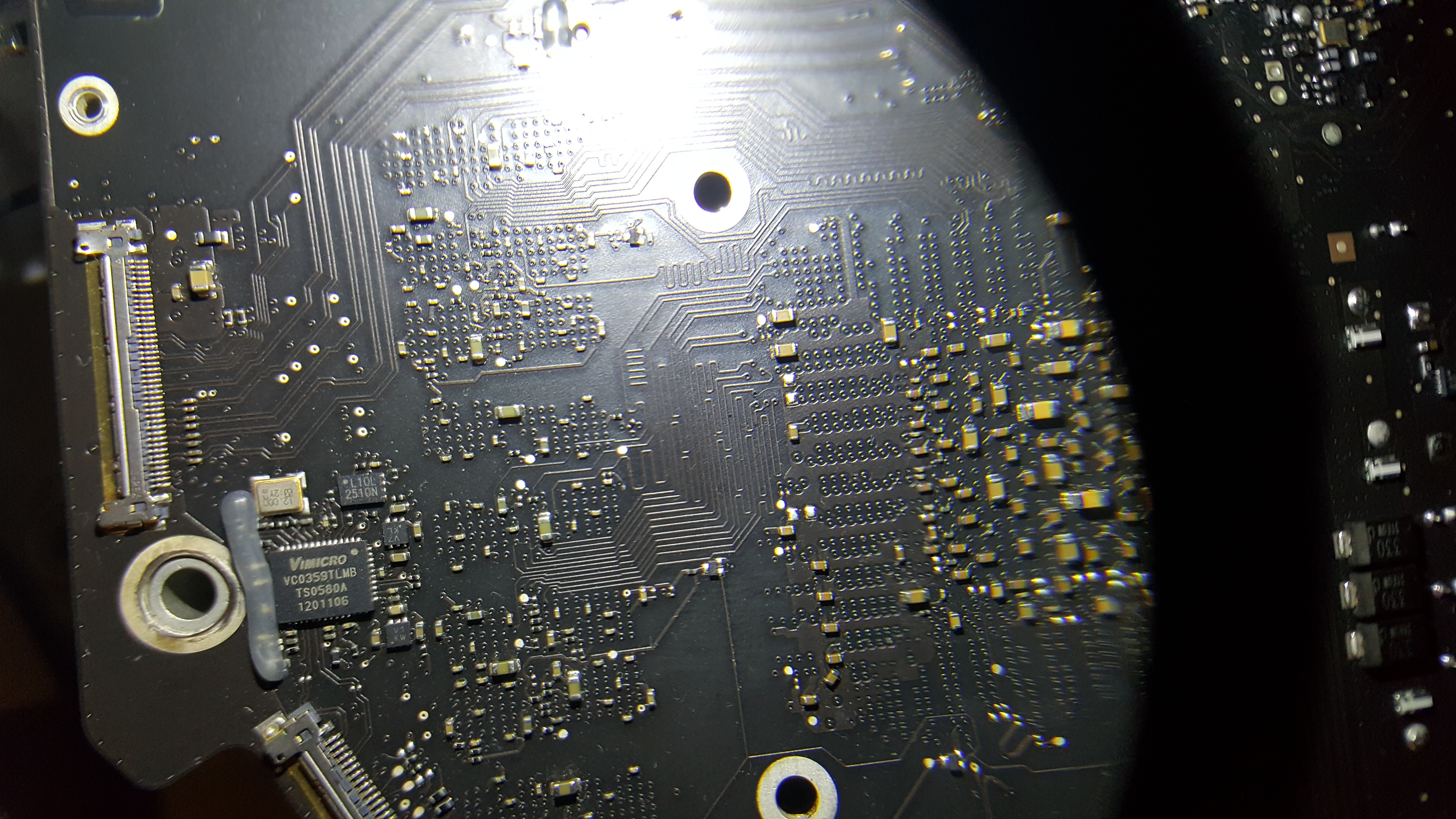

A tutaj masz zdjęcie jak to powinno wyglądać:

#5 Re: imac 27 Late 2012 EMC 2546 zwarcie przy kablu LCD

от czaki00 • 8 Март 2019, 13:47
rezystancja na pinach 15k, dławik L9500 wymieniony, wiatrak już na normalnych obrotach, niestety na wyświetlaczu pionowe linie. Klient chce używać na zewnętrznym monitorze. Dziękuję za pomoc

Re: imac 27 Late 2012 EMC 2546 zwarcie przy kablu LCD

от Google Adsense [BOT] • 8 Март 2019, 13:47
