#1 Telewizor Samsung ue50hu6900 - brak podświetlania matrycy

von hatkey • 21 Mai 2018, 17:12
Witam mam problem z telewizorem samsung model jak w temacie.

Model płyty zasilacza L55N4_ESM
Rev.1.3
PSLF281W07A

Brak podświetlania matrycy. Czasami się zaświeci ale tylko na chwilę.
Matryca już była rozbierana Listwy ledowe sprawne. Każda dioda sprawdzana z osobna.
Na zasilaczu wymienione szybkie diody STTH2003 2szt. oraz sterownik SEM5027

Gdzie jeszcze szukać przyczyny jakieś sugestie?

Re: Telewizor Samsung ue50hu6900 - brak podświetlania matrycy

von Google Adsense [BOT] • 21 Mai 2018, 17:12

#2 Re: Telewizor Samsung ue50hu6900

von matic • 21 Mai 2018, 19:13
Hello!

Measure the voltage to ground on pin 13 of LED driver controller SEM5027, when the TV is turned ON.

#3 Re: Telewizor Samsung ue50hu6900 - brak podświetlania matrycy

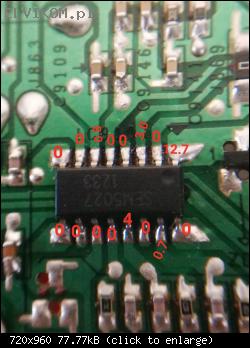

von hatkey • 22 Mai 2018, 12:38

#4 Re: Telewizor Samsung ue50hu6900 - brak podświetlania matrycy

von kiero36 • 17 Juni 2018, 12:50
Witam.

Sprawdzał kolega miernikiem przejścia między listwami led? Bardzo często, właśnie w tych miejscach występują przerwy. Zazwyczaj ja to po prostu krosuje.
