#1 ASUS G750JX - G750 JW Rev. 2.0 - brak obrazu

przez bohunmike • 16 marca 2018, 00:44
Witam,

Powyższa płyta nie daje obrazu. Od początku sprawa wygląda tak:
1. Po podłączeniu zasilania automatycznie startuje, wentylatory nie startują.
2. Grzeje się CPU, GPU, PCH.
3. Rezystancja i napięcia na cewkach w normie.
4. Przytrzymanie "Power" powoduje restart (jak dobrze znajdę moment do puszczenia to płyta się wyłączy).
5. Wgrałem wsad BIOS z forum.
6. Po chwili staruje wentylator od CPU, przycisk Power działa teraz zero-jedynkowo (włącza-wyłącza bezpośrednio po naciśnięciu...)
7. Teraz już płyta automatycznie nie startuje, dopiero po wciśnięciu Power

I tu moje pytanie czy celować w KBC ? Jest tu ITE8585E - programowalny, ale nigdzie nie znalazłem wsadu do niego od tego modelu...

Re: ASUS G750JX - G750 JW Rev. 2.0 - brak obrazu

przez Google Adsense [BOT] • 16 marca 2018, 00:44

#2 Re: ASUS G750JX - G750 JW Rev. 2.0 - brak obrazu

przez przemko21 • 16 marca 2018, 01:34
Sprawdź kości RAM w innym laptopie, ewentualnie podmień.
Podaj jest prąd pobierany przez płytę po włączeniu.

#3 Re: ASUS G750JX - G750 JW Rev. 2.0 - brak obrazu

przez sebastiank • 16 marca 2018, 09:05
bohunmike napisał(a):Jest tu ITE8585E - programowalny, ale nigdzie nie znalazłem wsadu

Wsad dla ITE znajdziesz we wsadzie kości BIOSu (jest fragmentem tego wsadu - wystarczy wyciąć). Jeśli kupisz i wlutujesz "czyste" KBC to na sprawnej płycie powinno się samo zaprogramować przy pierwszym starcie.

Zacznij od podstawienia procesora i RAMu. Wymień też profilaktycznie kość BIOSu.
Podaj jaki prąd pobiera płyta, sprawdź napięcia na cewkach.

#4 Re: ASUS G750JX - G750 JW Rev. 2.0 - brak obrazu

przez bohunmike • 16 marca 2018, 12:17
RAMy podstawiałem DDR3L dwie różne sprawne kości. Pobór prądu 2.1 A (z RAM'em), bez RAM;u tylko 1.2 A. Procesor w tej płycie lutowany, więc podstawienie na inny egzemplarz to nie taka łatwa sprawa.
Czy jest ktoś w stanie spreparować mi wsad dla ITE ? Z tego co widzę dla BIOS'u był skopany, może ITE sprawne i wystarczy przeprogramować ?

#5 Re: ASUS G750JX - G750 JW Rev. 2.0 - brak obrazu

przez sebastiank • 16 marca 2018, 12:21
Zgrany wsad z kości BIOSu umieść we właściwym dziale.

#7 Re: ASUS G750JX - G750 JW Rev. 2.0 - brak obrazu

przez sebastiank • 16 marca 2018, 12:55
Najlepiej ze zgranego.
Odczytaj wsad z ITE i porównaj z fragmentem zaczynającym się od adresu HEX 789C70 we wsadzie z linku.
Jeśli podobny - wytnij od tego adresu odpowiednią długość (128kB).

#8 Re: ASUS G750JX - G750 JW Rev. 2.0 - brak obrazu

przez bohunmike • 23 marca 2018, 20:27

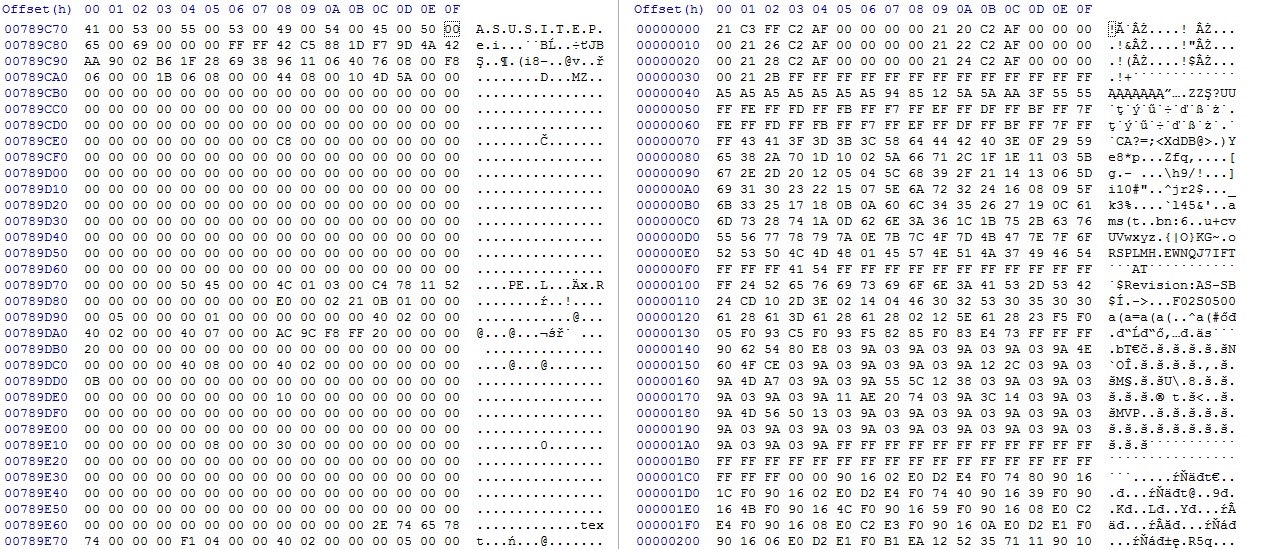

OK. Wsad zgrany SVOD'em. Napięcie na n.11 2.49 V. Różnica we wsadzie z BIOS od 789C70 i w ITE totalna. Załączam początkowe wartości do porównania oraz cały zrzut z ITE.
Po lewej BIOS, po prawej ITE.

Obrazek

EDIT: Aj poszedłem za ciosem i "Jeśli kupisz i wlutujesz "czyste" KBC to na sprawnej płycie powinno się samo zaprogramować przy pierwszym starcie." - klik "Erase", restart zasilania i działa ujrzałem na zewnętrznym obraz BIOS'u.

No a teraz jeszcze jedna ciekawostka, zgrałem wsad z ITE po poprawnym uruchomieniu i jest identyczny z tym zamieszczonym tu przeze mnie (sprawdziłem sumę kontrolną), więc o co chodzi ?
