#1 Dell Inspiron 17-5000 PWB.FX3MC, 3 beeps, brak obrazu

przez Usunięty Użytkownik 3669 • 20 lutego 2018, 11:22
Pacjent to Dell Inspiron 17-5000 (p26e).
Oznaczenia płyty:
Cedar_Intel-MB
13269-1
PWB. FX3MC Rev A00

CPU: SR1EN (Intel i3-4030U)
GPU: N15V-GM-S-A2
KBC: NPCE285PA0DX

Reaguje na power, słychać cyklicznie powtarzane 3 sygnały (3xbeep).
Pobór prądu 0.04A.
Obecne napięcia:
PL4501 - 5,24V
PL4502 - 3,39V
PL4902 - 1,364
PL4801 - 1,045 (zdaje się że jest to 1D05V_PWR)

Brak zasilania VGA_Vcore (PL8202, PL8201 = 0V) oraz VCC_core (PL4701 =0V)

Ktoś miał podobny problem?

Re: Dell Inspiron 17-5000 PWB.FX3MC, 3 beeps, brak obrazu

przez Google Adsense [BOT] • 20 lutego 2018, 11:22

#2 Re: Dell Inspiron 17-5000 PWB.FX3MC, 3 beeps, brak obrazu

przez gofer • 20 lutego 2018, 12:48
Bios przeprogramowany?

#3 Re: Dell Inspiron 17-5000 PWB.FX3MC, 3 beeps, brak obrazu

przez Usunięty Użytkownik 3669 • 20 lutego 2018, 12:52
Bios przeprogramowany wsadem z elektrody. Od tego zacząłem. Efekt ten sam.

#4 Re: Dell Inspiron 17-5000 PWB.FX3MC, 3 beeps, brak obrazu

przez Type5 • 20 lutego 2018, 13:17

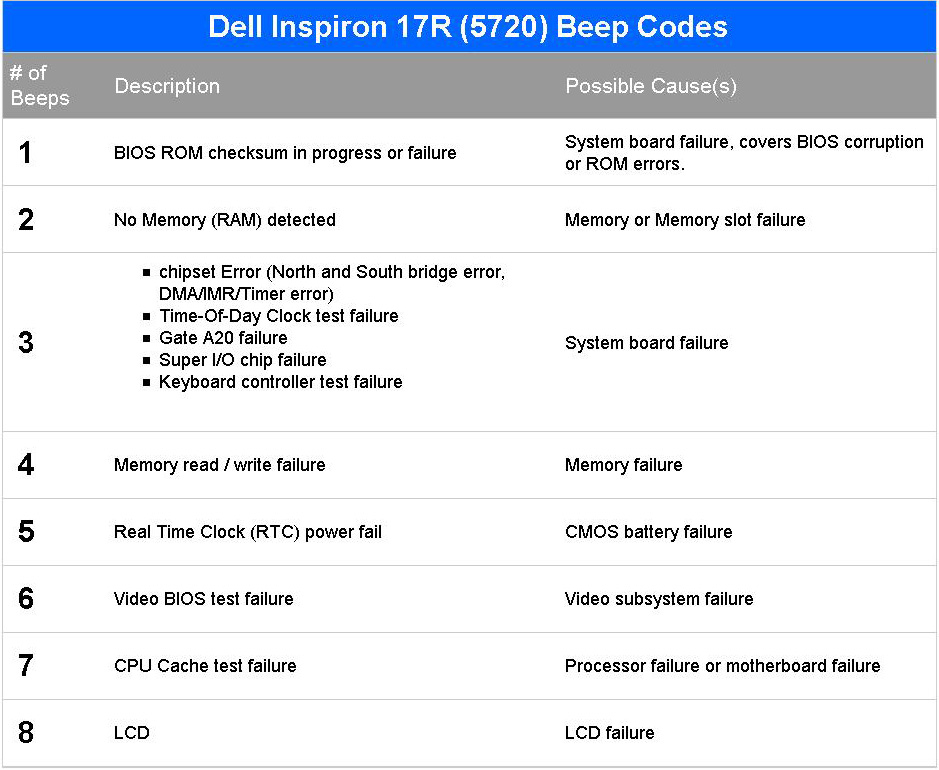

Obrazek

Jakie rezystancje względem masy na PL8201 i PL4701?

#5 Re: Dell Inspiron 17-5000 PWB.FX3MC, 3 beeps, brak obrazu

przez Usunięty Użytkownik 3669 • 20 lutego 2018, 14:18
PL8201 = 70 Ohm
PL4704 = 83 Ohm

#6 Re: Dell Inspiron 17-5000 PWB.FX3MC, 3 beeps, brak obrazu

przez Type5 • 20 lutego 2018, 22:18
Czy jest napięcie 0D675V na PU4901 pin 3?
Czy jest napięcie 1D5V_S0 na PU5101 pin 5?
Czy jest napięcie 5V_S0 (pin 13, 14) i 3D3V_S0 (pin 8, 9) na U3601?
Czy jest napięcie na U701 pin 4?
Czy jest napięcie PCH_PWROK? (Można zmierzyć na KBC pin 100, lub na bramce Q2602)
Czy jest napięcie VR_ON? (Można zmierzyć na PU4601 pin 1)
Czy PU4601 ma zasilanie na pin 12?
