#1 Asus R513C - nie uruchamia się

przez fifi88 • 21 grudnia 2017, 16:37
Witam,
Asus R513
Płyta : X550CL rev.2.1

Laptop trafił do mnie z uszkodzonym gniazdem zasilania. Po rozebraniu widać że ktoś w nim grzebał bo gniazda zasilania brak, jedynie kable od gniazda zostały.
Po wymianie laptop nie uruchamia się, na wszystkich cewkach o oprócz jednej 0V.
Na cewce koło złącza bateri 1.08V.
Po podłączeniu baterii pobór także 0A.

Prosił bym o pomoc bo schematu brak.

Re: Asus R513C - nie uruchamia się

przez Google Adsense [BOT] • 21 grudnia 2017, 16:37

#2 Re: Asus R513C - nie uruchamia się

przez sebastiank • 21 grudnia 2017, 16:46
Prosił bym o pomoc bo schematu brak.
- jest BoardView.
Zacznij od sprawdzenia czy nie brakuje jeszcze innych elementów - jeśli tak to uzupełnij.

Następnie podaj kluczowe napięcia z układu ładowania (BQ) n. 1, 2, 4, 5, 6, 20.

#3 Re: Asus R513C - nie uruchamia się

przez fifi88 • 21 grudnia 2017, 20:08
Wszystko inne wydaje się być na miejscu.
BQ25A :
.n1 - 18,89V
.n2 - 1,08V
.n4 - 5,89V
.n5 - 6,07
.n6 - 0
.n20 - 0,94V

Pomiary dokonywane bez baterii.

#4 Re: Asus R513C - nie uruchamia się

przez sebastiank • 21 grudnia 2017, 20:10
fifi88 napisał(a):n20 - 0,94V
- brak zasilania BQ. Sprawdź te połączenia na BoardView.

#5 Re: Asus R513C - nie uruchamia się

przez fifi88 • 21 grudnia 2017, 20:28
Wg BoardView porypałem nogi ponowne pomiary piny wg. BV.

BQ25A :
.n1 - 0,94V
.n2 - 0,94V
.n4 - 0,94V
.n5 - 3.02V
.n6 - 2,61V
.n20 - 18,95V

#6 Re: Asus R513C - nie uruchamia się

przez sebastiank • 21 grudnia 2017, 20:48

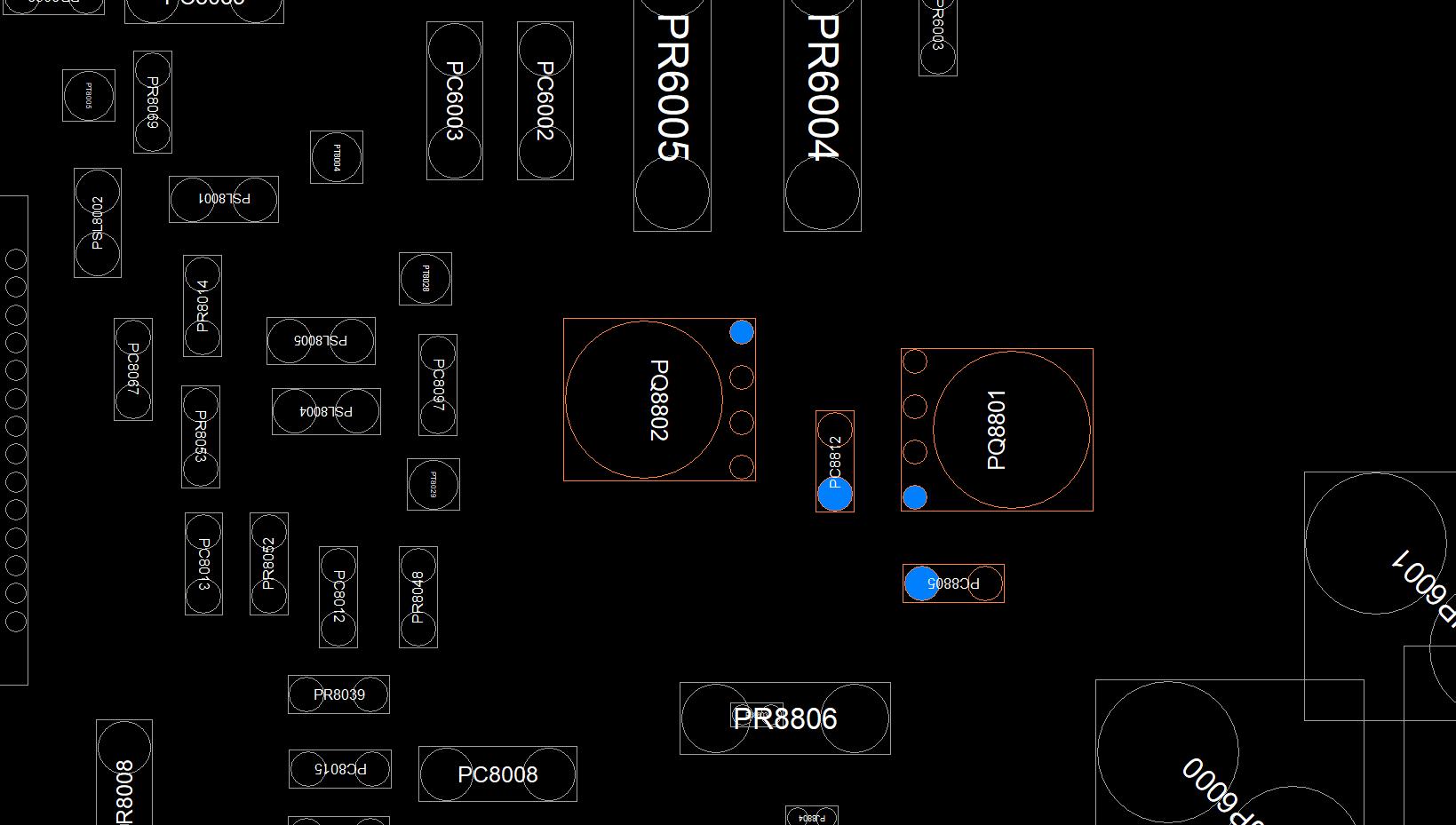

Zmierz napięcia względem masy na PQ8801 i PQ8802.
Obrazek

#7 Re: Asus R513C - nie uruchamia się

przez fifi88 • 22 grudnia 2017, 16:09
PQ8801 :
.n1 - 0,94V
.n2 - 0,94V
.n3 - 0,94V
.n4 - 0,94V
.n5 - 19,1V
.n6 - 19,1V
.n7 - 19,1V
.n8 - 19,1V

PQ8802 :
.n1 - 0,94V
.n2 - 0,94V
.n3 - 0,94V
.n4 - 0,94V
.n5 - 0,94V
.n6 - 0,94V
.n7 - 0,94V
.n8 - 0,94V

#8 Re: Asus R513C - nie uruchamia się

przez sebastiank • 22 grudnia 2017, 17:15
Sprawdź czy te klucze nie są przebite - tzn czy nie ma niskiej rezystancji pomiędzy G a S, G a D, D a G.

#9 Re: Asus R513C - nie uruchamia się

przez fifi88 • 22 grudnia 2017, 17:31
Sprawdzałem na wlutowanym układzie PQ8801 między źródłem a bramką mam 80Ω,
a na PQ8802 między bramką a źródłem i między bramką a drenem jest 80Ω

#10 Re: Asus R513C - nie uruchamia się  [ROZWIĄZANY] 

przez sebastiank • 22 grudnia 2017, 17:33
Wymień oba i sprawdź czy pojawi się napięcie w głównej gałęzi (np. nóżki 5, 6, 7, 8 PQ8802).

#11 Re: Asus R513C - nie uruchamia się

przez fifi88 • 22 grudnia 2017, 18:03
Nie mam takich niestety mosfetów na stanie. Czy QM3002M3 będą za słabę ??

Ewentualnie jeszcze znalazłem A1 GNA, ten chyba bardziej powinien być zbliżony.

#12 Re: Asus R513C - nie uruchamia się

przez sebastiank • 22 grudnia 2017, 18:31
Może być.

#13 Re: Asus R513C - nie uruchamia się

przez fifi88 • 23 grudnia 2017, 14:02
PQ8801 i PQ8802 wymienione na G1 GNA. Laptop działa. Temat zamykam i dziękuje bardzo za pomoc.
