#1 Yoga 500-14isk LT41 SKL MB prośba o identyfikację U6601

da mcrobert • 22 novembre 2017, 13:47
Witam,

Proszę o identyfikację układu U6601

Laptop Lenovo Yoga 500-14isk

płyta:
LT41 SKL MB
14269-1
448.06701.0011

CPU; SR2EZ
GPU: N16S-GT-S-A2
KBC:NPCE385PA0DX

Prawdopodobnie jest to układ związany z 5V, był uszkodzony port USB na subboardzie i teraz się grzeje ten układ na płycie i pobór 200mA.

Posiadam uszkodzoną płytę o oznaczeniu BTUU NM-A381 rev. 1.0 również od Yogi i intuicja podpowiada mi, że układ U6 będzie odpowiedni na podmianę. Czy możecie pomóc w identyfikacji tych układów?

z góry dzięki, Robert

Re: Yoga 500-14isk LT41 SKL MB prośba o identyfikację U6601

da Google Adsense [BOT] • 22 novembre 2017, 13:47

#2 Re: Yoga 500-14isk LT41 SKL MB prośba o identyfikację U6601

da Lesio23 • 22 novembre 2017, 14:28
Wrzuć zdjęcie układu.

#3 Re: Yoga 500-14isk LT41 SKL MB prośba o identyfikację U6601

da mcrobert • 22 novembre 2017, 15:26
Zielony laminat to moja płyta LT41:

Immagine


Immagine

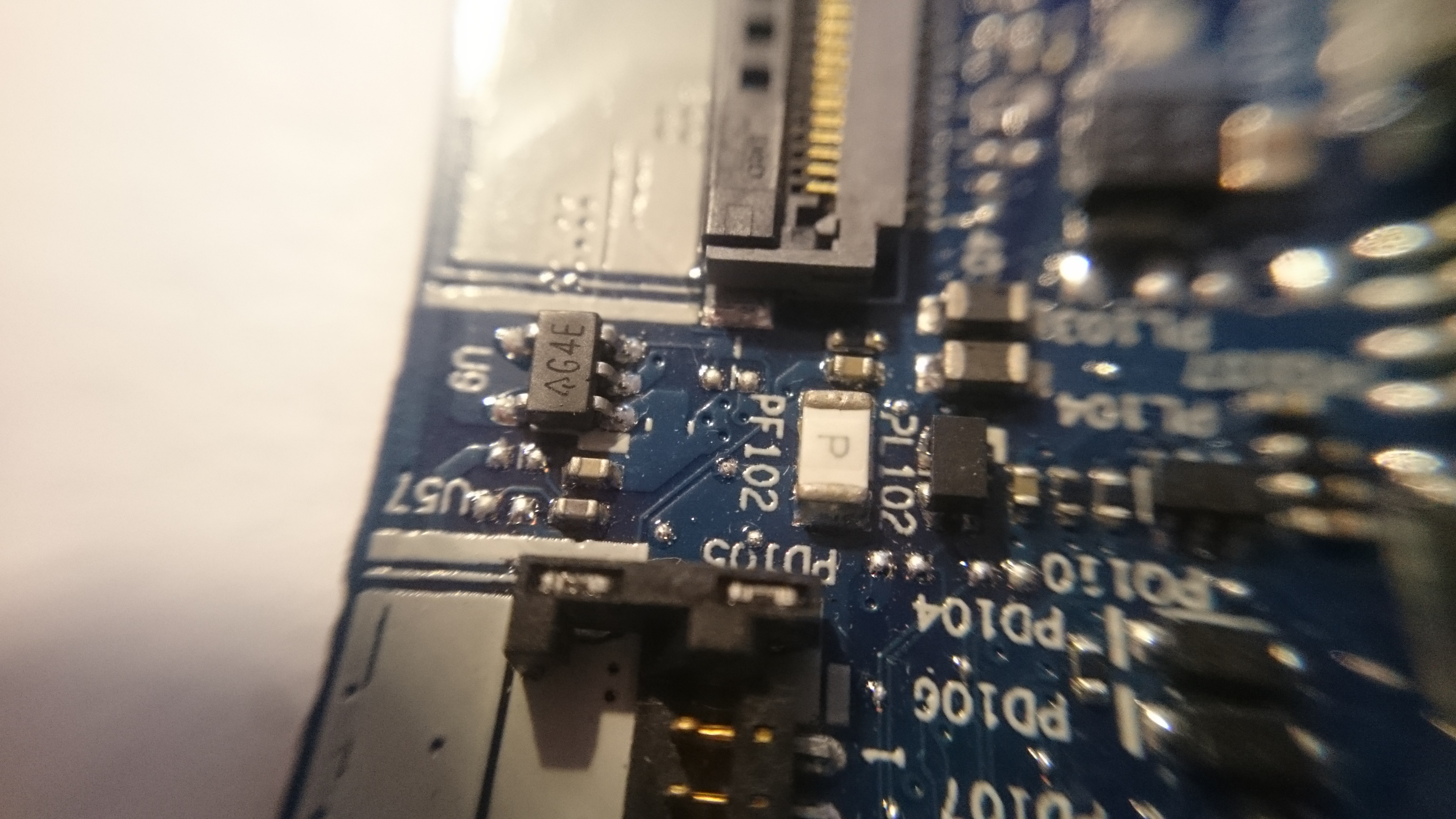

Niebieski to dawca:
Immagine

Immagine

#4 Re: Yoga 500-14isk LT41 SKL MB prośba o identyfikację U6601

da figofag • 22 novembre 2017, 17:30
Sprawdź AP131-20W

#5 Re: Yoga 500-14isk LT41 SKL MB prośba o identyfikację U6601

da mcrobert • 22 novembre 2017, 18:04
Dzięki, możesz podpowiedzieć gdzie takiego szukać na płytach?

#6 Re: Yoga 500-14isk LT41 SKL MB prośba o identyfikację U6601

da Type5 • 22 novembre 2017, 19:10
figofag ha scritto:Sprawdź AP131-20W

To nie jest ten układ, ma inaczej wyprowadzone piny i prąd wyjściowy max 300mA.
Z tego co widać na zdjęciach jest to układ w obudowie SOT-23-5 oraz
pin1 - OUT +5V,
pin2 - GND,
pin3 - FLT lub EN (do sprawdzenia),
pin4 - FLT lub EN (do sprawdzenia),
pin5 - IN +5V.
Te układy to nowe produkcje różnych firm, np. tps2069c.
Na tej stronie jest ich więcej:
https://pl.mouser.com/Semiconductors/Sw ... ?P=1z0z33q
