#1 Proszę o rozszyfrowanie co to za układ

przez Zusto • 17 listopada 2017, 15:34
Nie mogę rozszyfrować co to za układ 6 nóżkowy SMD symbole na układzie QB0F

Re: Proszę o rozszyfrowanie co to za układ

przez Google Adsense [BOT] • 17 listopada 2017, 15:34

#2 Re: Proszę o rozszyfrowanie co to za układ

przez Lesio23 • 17 listopada 2017, 22:07
Gdzie te układy są zamontowane ?.

#3 Re: Proszę o rozszyfrowanie co to za układ

przez Vogelek23 • 17 listopada 2017, 23:05
Zusto napisał(a):Nie mogę rozszyfrować co to za układ 6 nóżkowy SMD symbole na układzie QB0F
My też nie możemy - zdjęcie daj, przecież nie jesteśmy wróżkami. "6 nóżkowy" też niewiele mówi, bo rodzajów obudów SMD z sześcioma wyprowadzeniami jest obecnie sporo.

#4 Re: Proszę o rozszyfrowanie co to za układ

przez Zusto • 18 listopada 2017, 00:06
Ładowarka do PARKSIDE 12 B2

#5 Re: Proszę o rozszyfrowanie co to za układ

przez Zusto • 20 listopada 2017, 21:17

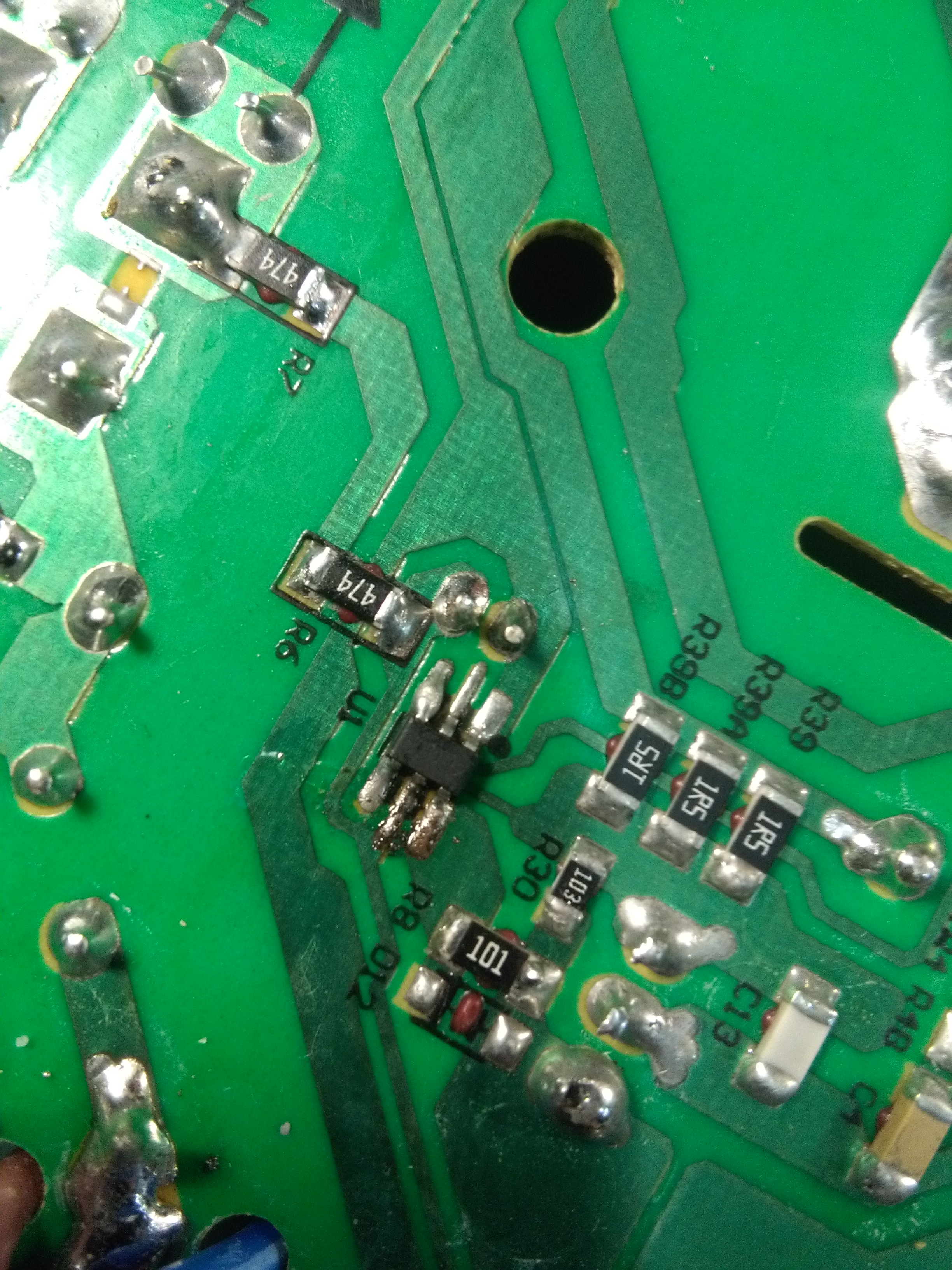

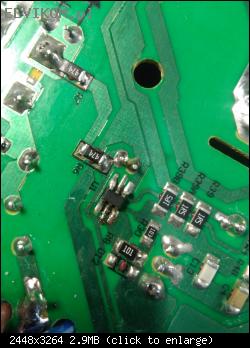

Oto zdjęcie...

Obrazek

#6 Re: Proszę o rozszyfrowanie co to za układ

przez Vogelek23 • 20 listopada 2017, 23:31
No i wszystko jasne - to jest AP3103. Datasheet w załączniku. Zamiennie można zastosować np. OB2262, R7731A, SP6853 lub FS6830.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#7 Re: Proszę o rozszyfrowanie co to za układ

przez Lesio23 • 20 listopada 2017, 23:35
No i wszystko jasne - to jest AP3103. Datasheet w załączniku.


A czy mógłbyś podzielić się wiedzą i zdradzić jak doszedłeś do tego że jest to AP3103 ??. Będę bardzo wdzięczny za tak cenne wskazówki.

#8 Re: Proszę o rozszyfrowanie co to za układ

przez Vogelek23 • 20 listopada 2017, 23:46
Po fragmencie obwodu (trzynóżkowy tranzystor, rezystory pomiarowe, zasilanie przez szeregowe rezystory rozruchowe ~1MΩ) doszedłem do wniosku, że jest to kontroler PWM. Wyszukałem frazę "SOT23-6 PWM controller pdf" i znalazłem szereg takich kontrolerów. Ze wszystkich wyświetlonych pozycji, najbliższa temu, co widać na zdjęciu, jest aplikacja AP3103 - choć i reszta podanych przeze mnie układów ma w zasadzie bliźniaczą aplikację. Na frazę "sot23 qbof" wyrzucany jest co prawda układ MIC5321, ale aplikacja jest kompletnie inna.

#9 Re: Proszę o rozszyfrowanie co to za układ

przez Lesio23 • 21 listopada 2017, 00:11
Po fragmencie obwodu (trzynóżkowy tranzystor, rezystory pomiarowe, zasilanie przez szeregowe rezystory rozruchowe ~1MΩ) doszedłem do wniosku, że jest to kontroler PWM. Wyszukałem frazę "SOT23-6 PWM controller pdf" i znalazłem szereg takich kontrolerów. Ze wszystkich wyświetlonych pozycji, najbliższa temu, co widać na zdjęciu, jest aplikacja AP3103, choć i reszta podanych przeze mnie układów ma w zasadzie bliźniaczą aplikację.

Dzięki wielkie za odpowiedź, i tylko pozazdrościć wiedzy ;) Przede mną jeszcze dłuuuuuuuuga droga, ale mam motywację :D
PS. Autora przepraszam za wcinanie się w temat, ale wydaję mi się, że przyda nam się taka wiedza ;)
