#1 SONY VAIO VPCF13 MBX-235 Rev:1.1, nie uruchamia się na zasilaczu

da Szczypiorek • 14 novembre 2017, 10:40
Proszę o pomoc w diagnozie. Komputer przyszedł działający na baterii ale nie ładuje jej i nie działa na samym zasilaczu. Zwarty klucz PQ2 - wymieniłem PQ1 i PQ2. Nadal nie działa. Wymieniłem charger BQ24753A na nowy. Bez zmian. Napięcia na PQ1 ok. 18.5V wszędzie. Na PQ2 18.5V, 18.5V i 0.
Poniżej pomierzony BQ24753A:
1. 3.28V 33kO
2. 0V 3MO
3. 0V 2MO
4. 18.5V 500kO
5. 0.6V 60kO
6. 2.26V 18kO
7. 0V 10MO
8. 2.6V 60kO
9. 0V 1,5O
10. 3.28V 23kO
11. 3.28V 23kO
12. 1V 68kO
13. 0V 100kO
14. 0V 110kO
15.
...
26. 0V
27. 18.5V
Wg mnie na nodze 5. powinno być ok. 2.6V. Nie wiem gdzie to ucieka. Po odpięciu diody PD19 sygnał 2.6 na nodze 5. wraca ale PQ2 i tak nie jest wysterowany - PQ1 i PQ2 powinny mieć z chargera ok. 13V.

Proszę o sugestie.

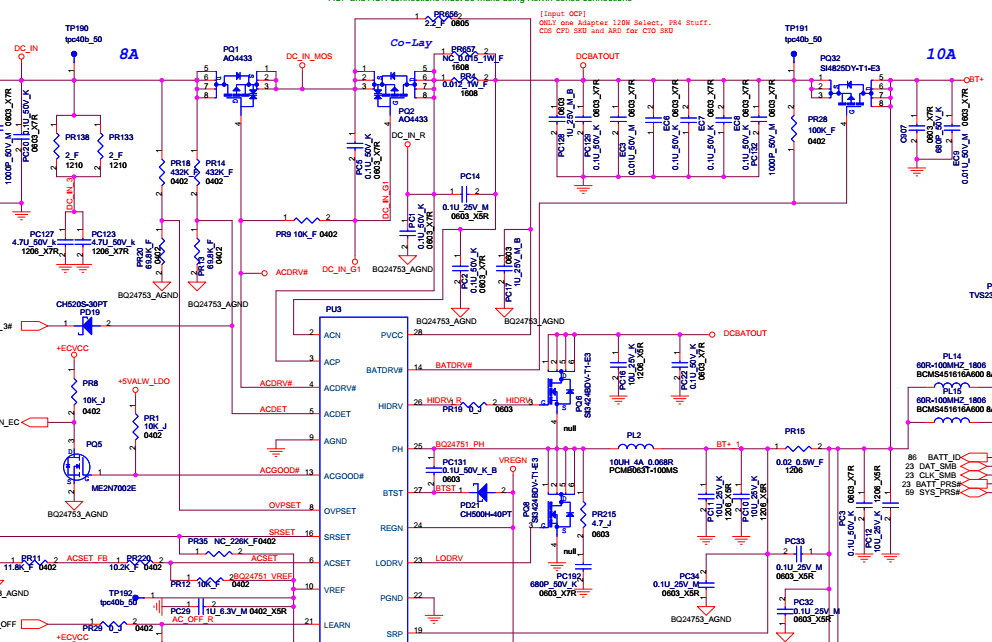

Immagine

Re: SONY VAIO VPCF13 MBX-235 Rev:1.1, nie uruchamia się na zasilaczu

da Google Adsense [BOT] • 14 novembre 2017, 10:40

#3 Re: SONY VAIO VPCF13 MBX-235 Rev:1.1, nie uruchamia się na zasilaczu

da Szczypiorek • 14 novembre 2017, 14:17
Thank you for the suggestion. The problem was with diode PD2. After replacing laptop works well and battery is charging properly.
Thanks
