#1 Lenovo G580 (płyta LA-7988P) - prośba o identyfikację elementów

da skrzatoo • 13 novembre 2017, 16:45
Witam,

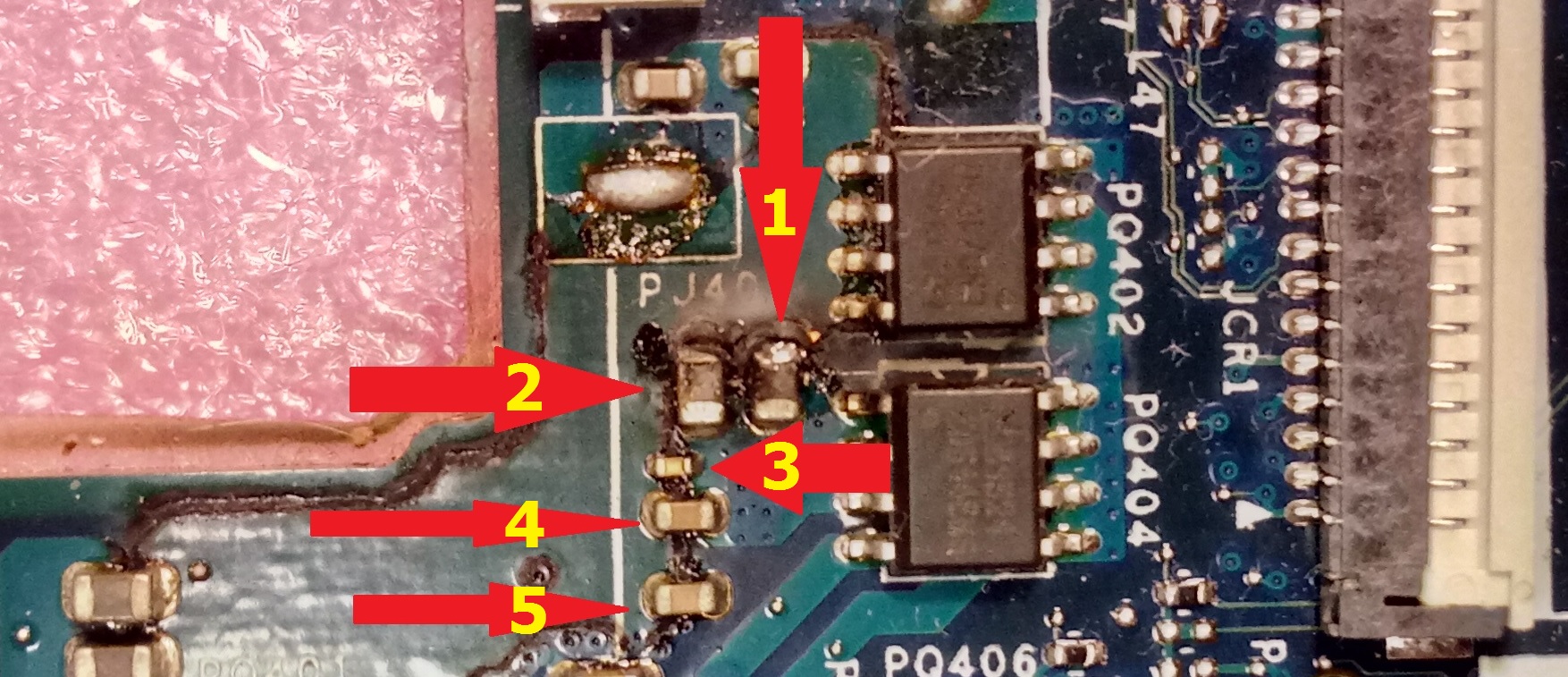

Mam płytę LA-7988P od Lenovo G580 z upalonymi elementami w pobliżu PQ402 i PQ404 (w załączeniu zdjęcie). Proszę o identyfikację elementów zaznaczonych strzałkami. Z góry dziękuję :)

Immagine

Re: Lenovo G580 (płyta LA-7988P) - prośba o identyfikację elementów

da Google Adsense [BOT] • 13 novembre 2017, 16:45

#2 Re: Lenovo G580 (płyta LA-7988P) - prośba o identyfikację elementów  [RISOLTO] 

da matic • 13 novembre 2017, 17:12
Hello!

Immagine

I don't have schematic for that board. It looks pretty same like LA-7981P. If I'm not mistaken, the components should be the following one:

1) PC407 (Capacitor 4.7µF/25V, package 0805)
2) PC408 (Capacitor 4.7µF/25V, package 0805)
3) PC409 (Capacitor 2.2nF/50V, package 0402)
4) PC410 (Capacitor 100nF/25V, package 0603)
5) PC422 (Capacitor 100nF/25V, package 0603)

#3 Re: Lenovo G580 (płyta LA-7988P) - prośba o identyfikację elementów

da skrzatoo • 13 novembre 2017, 18:17
Thank you very much :)
Zamykam temat.
