#1 GTX 760 ASUS - Zwarcie

przez Atikor • 25 września 2017, 17:47
Witam

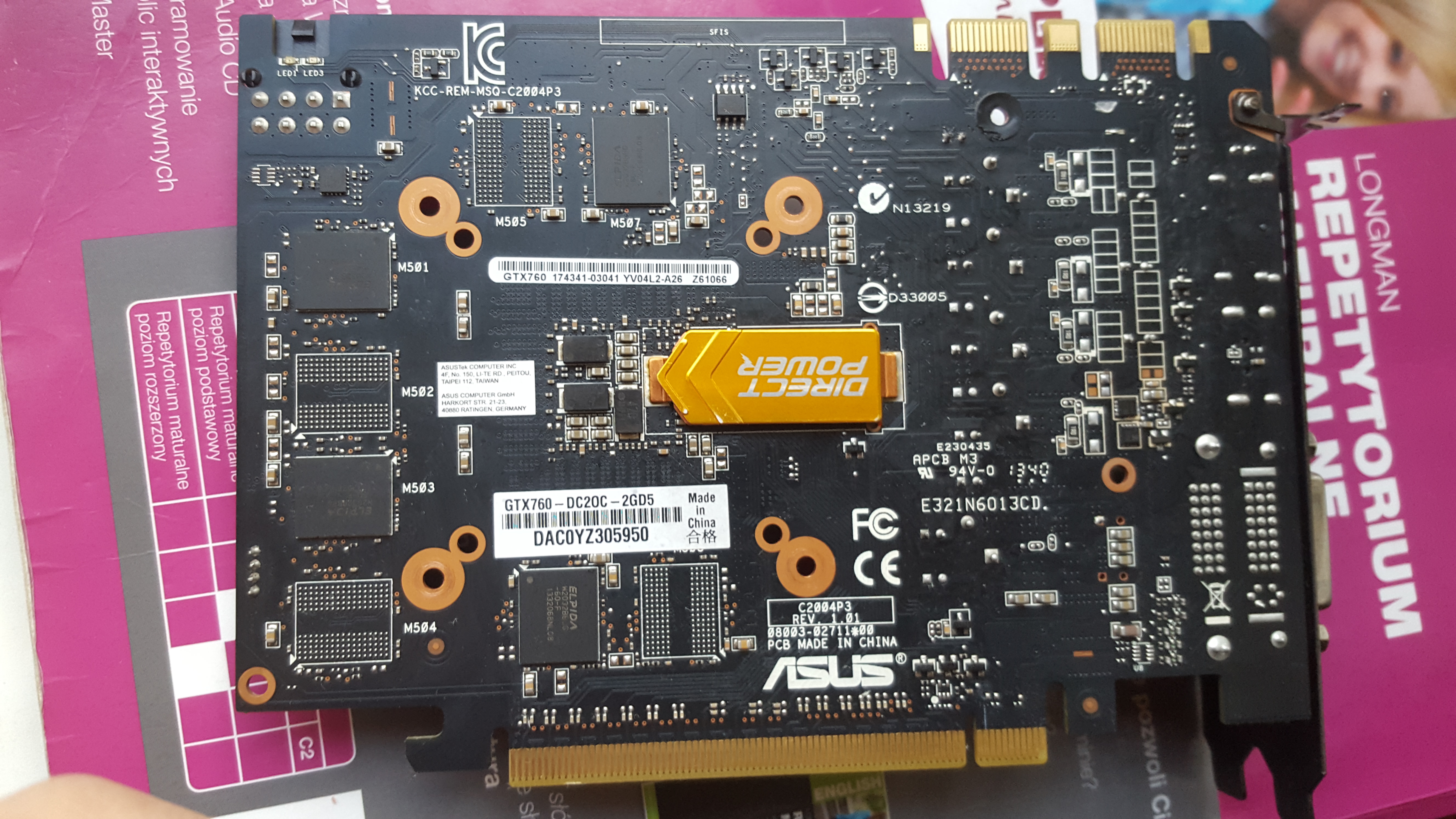

Otrzymałem kartę GTX 760 ASUS DirectCU II z uszkodzonym B20P03.Karta z wpiętym dodatkowym zasilanie nie pozwalała na uruchomienie komputera.Gdy dodatkowe zasilanie nie było podłączone komputer się uruchamiał.Uszkodzony element wymieniony na nowy,brak poprawy.Podejrzewam że zwarcie jest gdzieś w sekcji zasilania(to tylko moje podejrzenia).

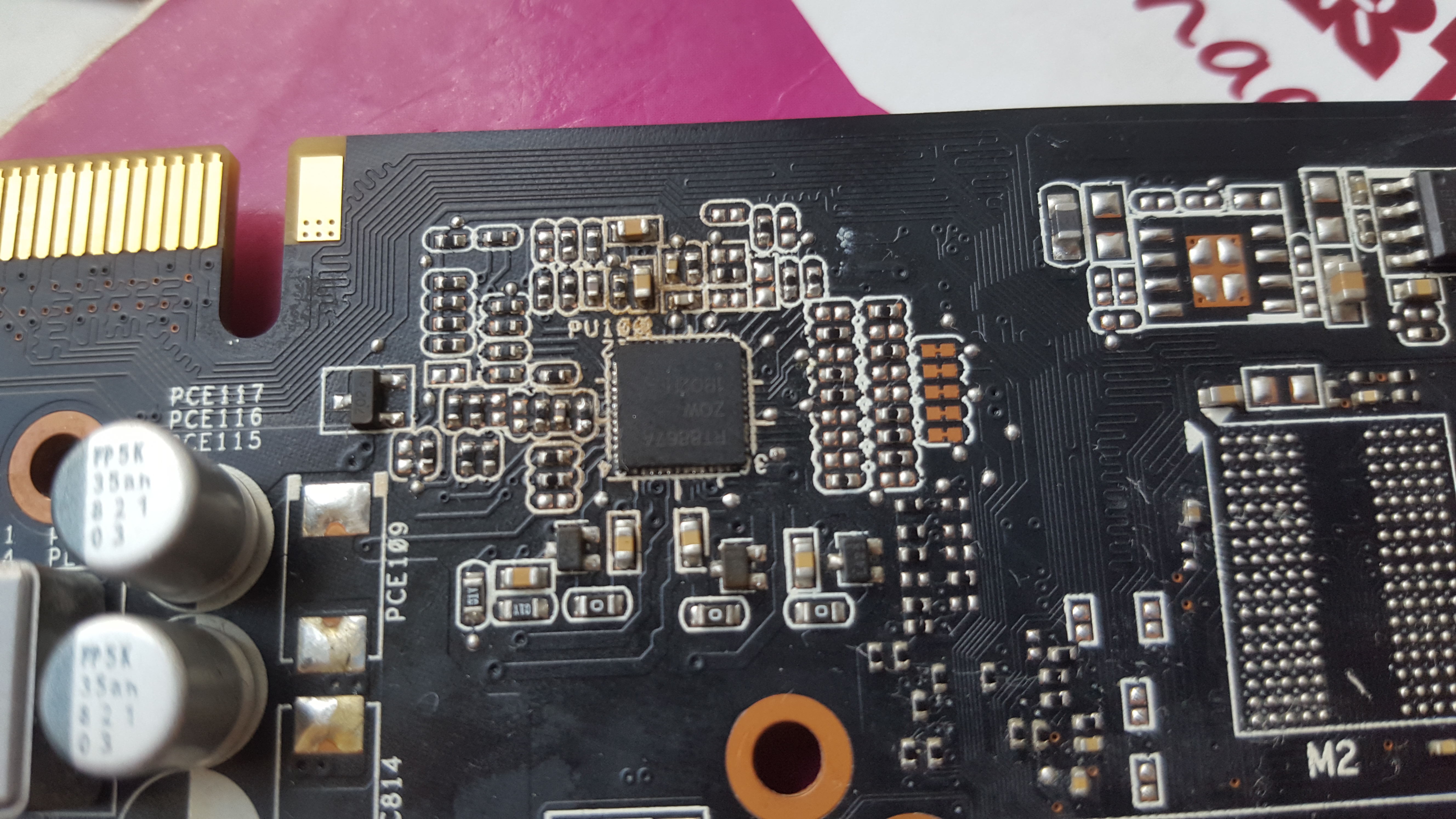

Na pcb widać zażółcenie elementów nad procesorem graficznym.Nie znam dokładanie przeszłości karty,wiem tyle że pracowała niepodkręcana,prawdopodobnie na jakimś nie najlepszym zasilaczu.

Proszę o pomoc w zlokalizowaniu uszkodzenia.

Pozdrawiam
Atikor
Obrazek

Obrazek

Obrazek

Re: GTX 760 ASUS - Zwarcie

przez Google Adsense [BOT] • 25 września 2017, 17:47

#2 Re: GTX 760 ASUS - Zwarcie

przez Vogelek23 • 25 września 2017, 18:56
Zamieść lepszej jakości zdjęcie układu RT8867A (może być kilka z różnych ujęć), bo wygląda, jakby miał zwarte niektóre piny.

#3 Re: GTX 760 ASUS - Zwarcie

przez Atikor • 25 września 2017, 19:12
Rzeczywiście wygląda na to że niektóre piny są zwarte.
Wie ktoś może czy dostanę ten układ w Polsce?

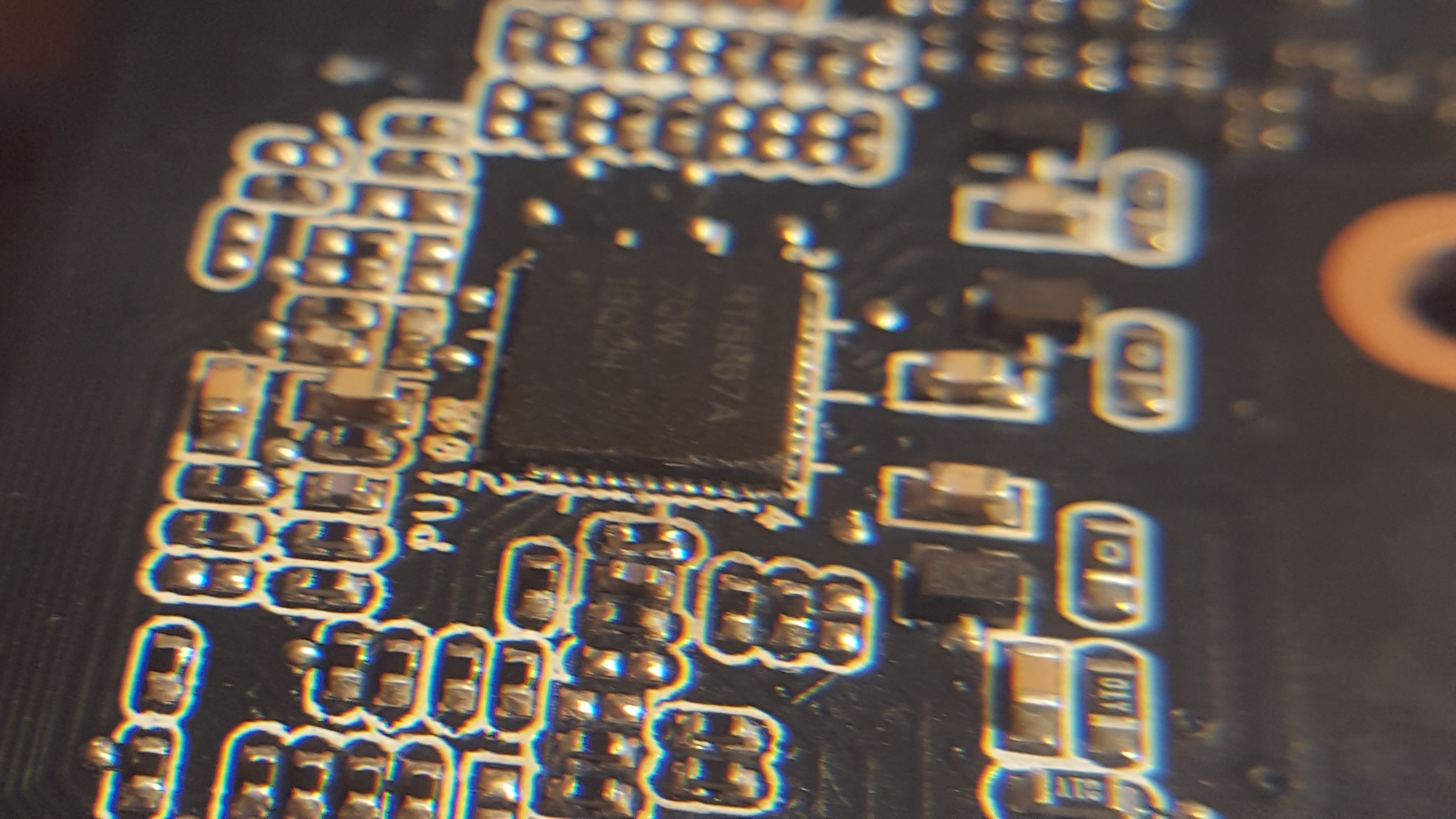

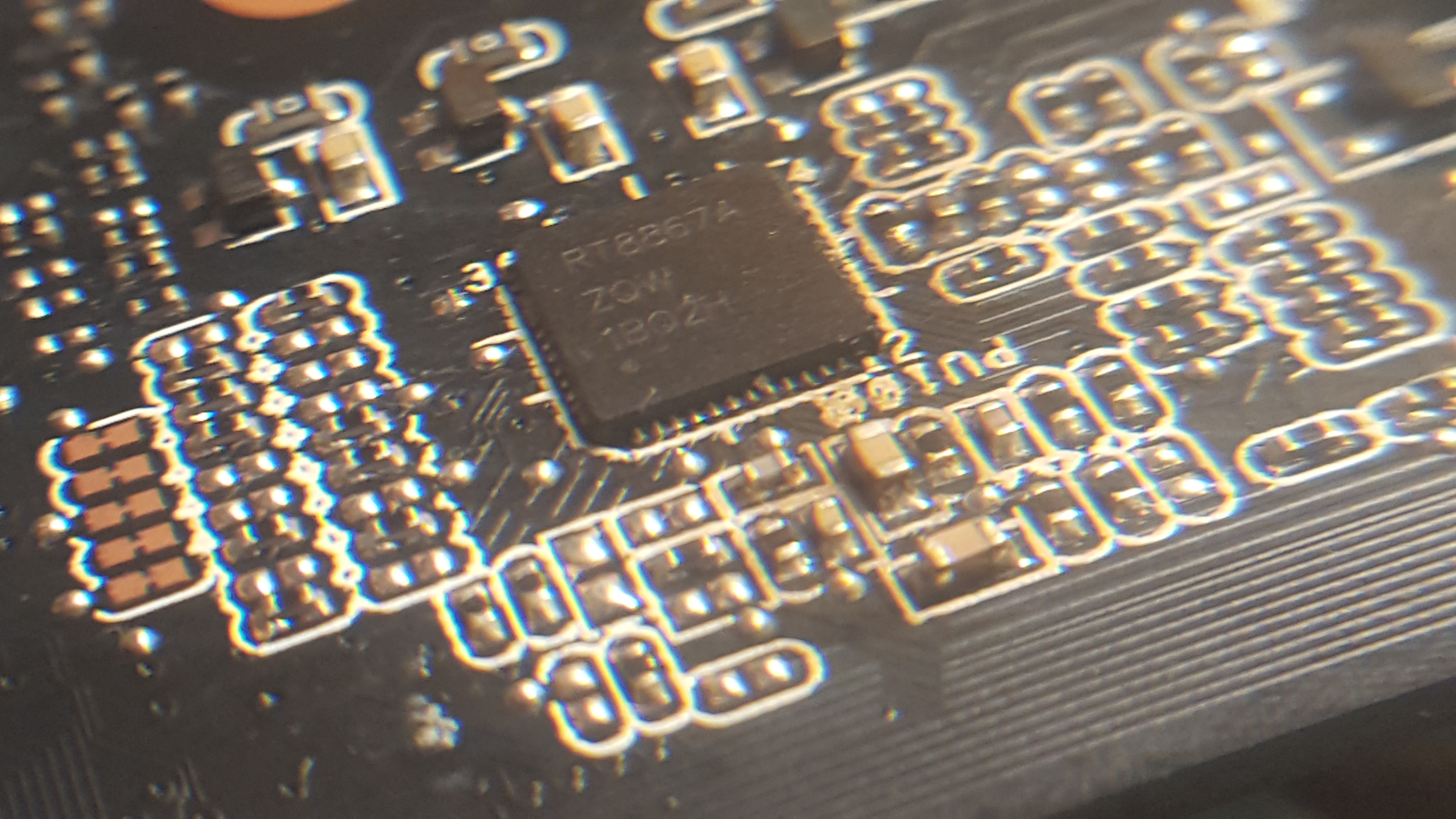

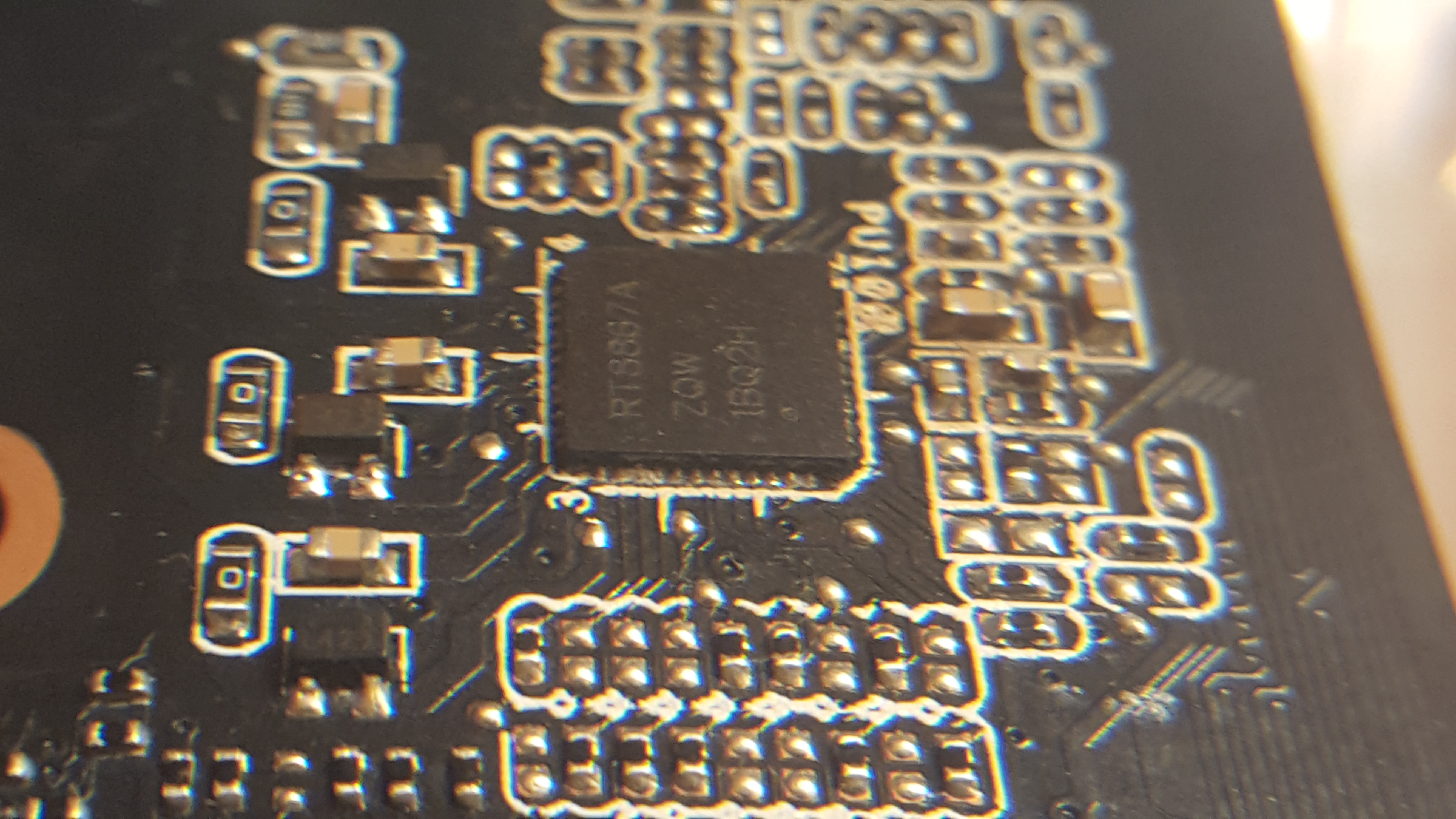

Oto zdjęcia:
Obrazek

Obrazek

Obrazek

#4 Re: GTX 760 ASUS - Zwarcie

przez Vogelek23 • 25 września 2017, 19:57
Kurczę, nie możesz zrobić normalnych, ostrych zdjęć? Przypuszczam, że ktoś lutował ten układ - stąd zażółcenia warstwy opisowej - i źle go przylutował (krzywo, przez co pozwierał piny). Kwestia tylko, czy to jest właściwy układ, skoro ktoś tam już grzebał? Co możesz zrobić: wylutować układ, oczyścić okolice izopropanolem, zlikwidować zwarcia między padami (jeśli nadal będą) i wlutować układ z powrotem, tylko dużo bardziej precyzyjnie.

#5 Re: GTX 760 ASUS - Zwarcie

przez Atikor • 29 września 2017, 20:17
Układ przelutowany może nie idealnie Ale bez zwarcia między padami.Po wykonaniu przelutu żywym ogniem zapłonoł B20P03.Ma ktoś jakiś pomysł co dalej?Spalony element oczywiście wymienie.
