HP probook 6550b,płyta 6050A2326601 MB-A02-001, przegrzewa się

Witam.
Laptop jak w tytule przegrzewa się i wyłącza.
Po załączeniu na zasilaczu wentylator zakręci szybciej (na pinie sterującym obrotami mam wtedy 2,8 V),po paru sekundach zwalnia (pin 1,52 V)i tak pozostaje niezależnie od temperatur,brak regulacji.
Załączając na baterii wentylator włącza się z 2,8V po paru sekundach się wyłącza i już się nie załączy,niezależnie od temperatur(trzymałem go do 95 stopni).
Identyczne stany są na pinie 121 KBC.
Bios podmieniony od kolegi Remikk2 z forum,brak zmian
Jakieś sugestie ?

Jakie są odczyty temperatury pod systemem?
Jeśli nie są prawidłowe sprawdź na początek thermal sensor i diodę temperaturową.

Odczyty HVMonitorem są dobre

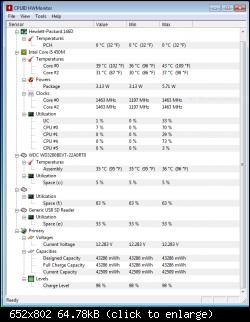

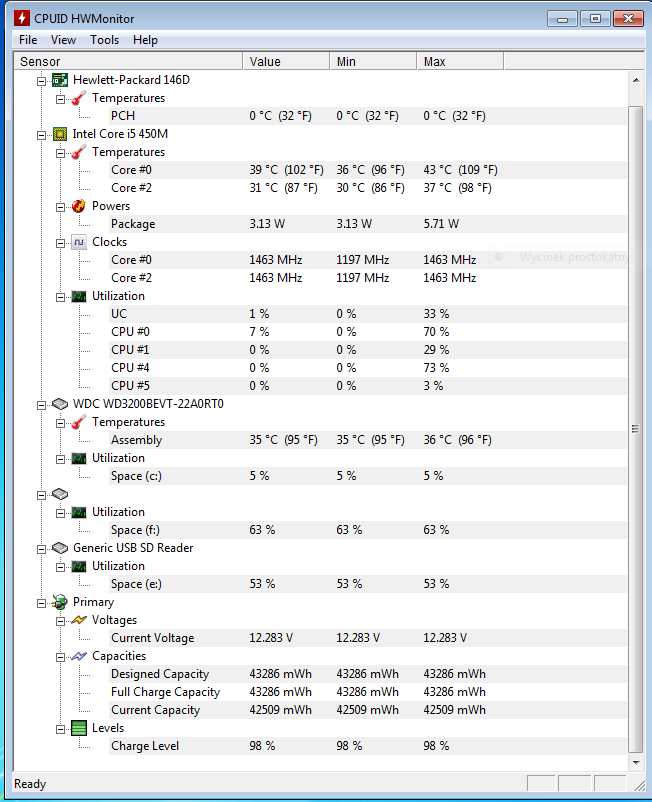

Tak po paru minutach pracy bez obciązeń na zasilaczu,wentylator się lekko kręci.

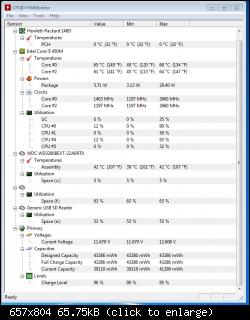

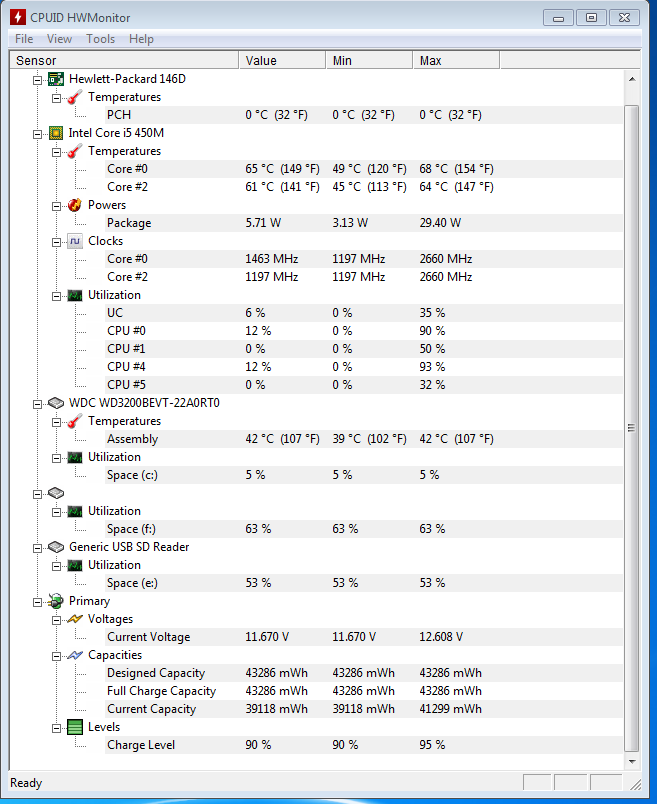

Tak parę minut po wypięciu zasilacza,pracuje na baterii,wentylator stoi.

Pokazuje wyższe temperatury aż do wyłączenia?
Jaka rezystancja PWM_3S_FAN# względem masy?
Podaj napięcia z U501 (TC7SET00FU).

Tak temperatura cały czas wolno rośnie, zależnie od obciążenia, ale ja go wyłączam powyżej 90 stopni, nie dopuszczam żeby się sam wyłączał, aczkolwiek zdarzyło mi się że się wyłączył przy temp. ok 50 stopni, a więc może to wyłączanie o którym mówił klient ma związek z inną usterką.
Rezystancja PWM_FAN = 1 pin U501=121 pin KBC to nieskończoność przy minusie miernika na masie i 4.7kom przy plusie miernika na masie.
Napięcia na U501:
zasilanie z baterii
1- 1,7 V po chwili rośnie do 3,39 i wentylator zatrzymuje się
2- 3,38 V cały czas
3- GND
4- 2,8 V po chwili spada do 0V
5- 5,1V cały czas

zasilanie z zasilacza
1- 1,7 V po chwili rośnie do 2,28V i tak pozostaje,wentylator lekko się kręci
2- 3,38 V
3- GND
4- 2,8 V po chwili spada do 1,53 i tak pozostaje
5- 5,1 V cały czas

Zauważ, że U501 neguje sygnał z KBC - czyli max obroty wentylatora powinny być przy PWM_3S_FAN# bliskim 0V.
Głównych podejrzanych masz trzech - bios (np. od modelu bez negacji), KBC, U501.
Sprawdź inne BIOSy z forum. Możesz też wylutować U501 i zmierzyć napięcie na padzie n.1 (nie powinno przekraczać 3,3V a masz 3,39, ale to może być kwestia błędu pomiarowego).

P.S. Do sprawdzania sygnałów PWM najlepiej nadaje się oscyloskop.

U501 podmienione, bios jeszcze jeden znalazłem na Elektrodzie, bez zmian.
Zostawiłem go na baterii załączony do oporu, temperatura doszła do ok 102 stopnie i wentylator się załączył, schłodził do 95 stopni i się wyłączył, natomiast laptop się nie wyłączył, może dlatego że teraz ma nową pastę i czyste chłodzenie.
Procek według HVMonitor osiągnął temp 104 stopnie a według specyfikacji max dla niego to 105 stopni.
Nie bardzo chce mi się wierzyć żeby producent ustawił takie progi temperatur, no i zgłupiałem.

Tadmen napisał(a):Nie bardzo chce mi się wierzyć żeby producent ustawił takie progi temperatur

Zadziałało dodatkowe zabezpieczenie - CPU_PROCHOT#
Dane w biosie uzupełnione/poprawione przez np. DMIToolkit? Ustawienia fabryczne przywracałeś?
Próbowałeś aktualizacji biosu spod systemu?

Jeśli posiadasz oscyloskop to można sprawdzić sygnały na PWM_3S_FAN#
Jak masz KBC to możesz wymienić - okaże się czy on jest winny.
