#1 laptop Samsung 550P brak pracy na zasilaczu

przez darekedaros • 26 października 2016, 12:09

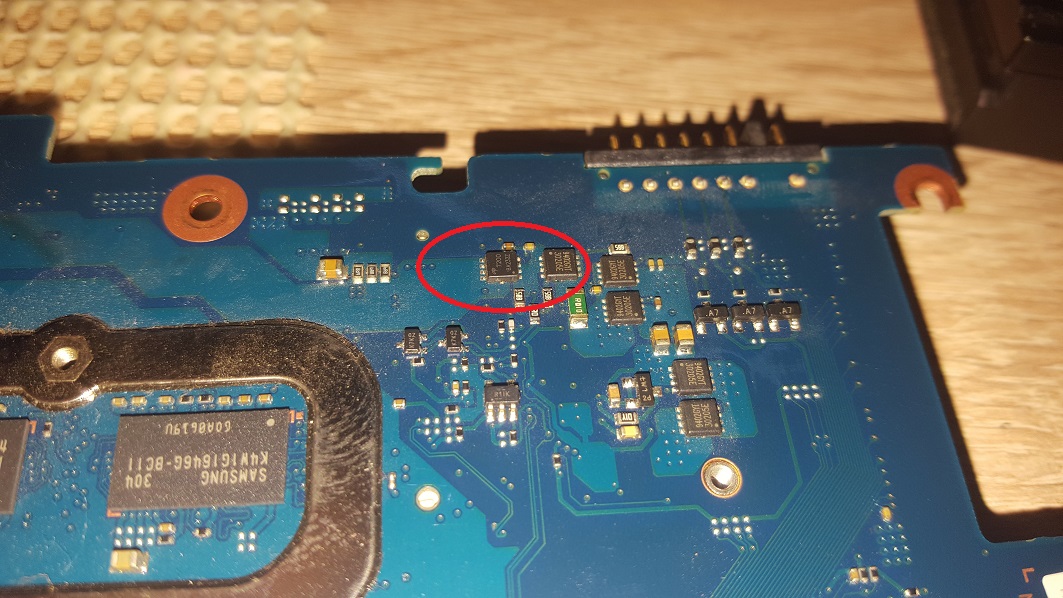

Witam Problm dotyczy laptopa Samsung NP550P5C, oznaczenia płyty głównej b441-01898a ptc, ba41-01900a ny, e220370, btc-202b, 94v-0, MCLAREN rev. 1.2. Laptop działa na baterii ale nie działa na zasilaczu oraz nie ładuje. Po wstępnym sprawdzeniu mosfet 7200 ba232z nie puszcza prądu.

Obrazek

Re: laptop Samsung 550P brak pracy na zasilaczu

przez Google Adsense [BOT] • 26 października 2016, 12:09

#2 Re: laptop Samsung 550P brak pracy na zasilaczu

przez sebastiank • 26 października 2016, 14:32
Wykonałeś jakieś inne pomiary - np. napięcia na tym kluczu, rezystancja głównej gałęzi?

#3 Re: laptop Samsung 550P brak pracy na zasilaczu

przez darekedaros • 27 października 2016, 00:48
Drugi klucz od lewej miał zwarcie zmieniłem na 4534, a później pierwszy też na 4534. Do pierwszego klucza napięcie 19 V dochodzi ale już nie wychodzi dalej... Rezystancja głównej gałęzi 470 ohmów. Co ciekawe kiedy zrobię zwarcie pierwszego klucza laptop zaczyna pobierać 14 mA, a po wciśnięciu przycisku power laptop uruchamia się.

#4 Re: laptop Samsung 550P brak pracy na zasilaczu

przez sebastiank • 27 października 2016, 06:49
Napięcia na bramkach tych kluczy zmierz.
darekedaros napisał(a):zmieniłem na 4534
- podaj pełne oznaczenie.

#5 Re: laptop Samsung 550P brak pracy na zasilaczu

przez darekedaros • 27 października 2016, 17:27
Napięć brak. 4634 8au t03l

#6 Re: laptop Samsung 550P brak pracy na zasilaczu

przez sebastiank • 27 października 2016, 17:35
Zmierz napięcia na chargerze (BQ24735): n. 20, 6, 4.

#7 Re: laptop Samsung 550P brak pracy na zasilaczu

przez WIOLAD • 27 października 2016, 18:18
Zmierz czy te mosfety nie mają zwarcia, zwłaszcza drugi.

#8 Re: laptop Samsung 550P brak pracy na zasilaczu

przez darekedaros • 31 października 2016, 10:55
20 - 19 V
6 - 2,66 V
4 - 0 V

#9 Re: laptop Samsung 550P brak pracy na zasilaczu

przez sebastiank • 31 października 2016, 13:57
Jeśli masz taki charger pod ręką - możesz podmienić na próbę.

#11 Re: laptop Samsung 550P brak pracy na zasilaczu

przez darekedaros • 7 listopada 2016, 20:50
wymieniłem BQ24735 niestety nadal to samo.

#12 Re: laptop Samsung 550P brak pracy na zasilaczu

przez WIOLAD • 7 listopada 2016, 21:07
Czy coś się zmieniło jeśli chodzi o wyniki pomiarów po wymianie?

#13 Re: laptop Samsung 550P brak pracy na zasilaczu

przez darekedaros • 21 listopada 2016, 21:48
Po wymianie układu BQ24735 napięcia bez zmian.

#15 Re: laptop Samsung 550P brak pracy na zasilaczu

przez darekedaros • 22 listopada 2016, 17:55

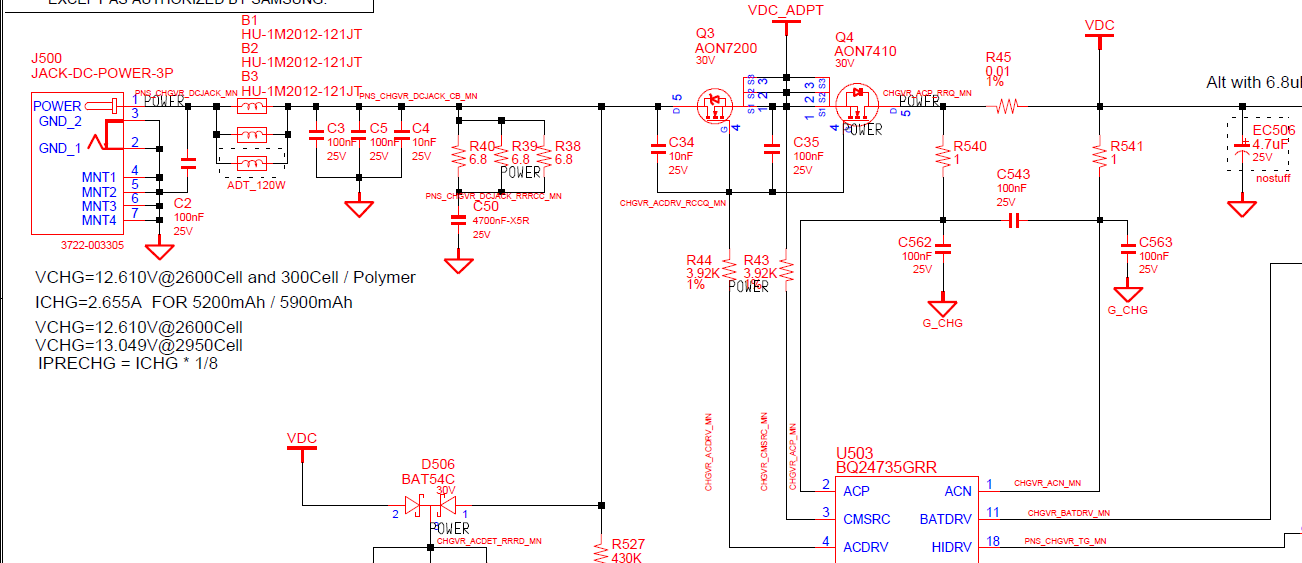

Nie widzę oznaczeń na płycie i nie mogę odnaleźć Q3 i Q4

Zauważyłem uszkodzony rezystor smd z napisem 58B czyli 3.92kΩ

Obrazek

#17 Re: laptop Samsung 550P brak pracy na zasilaczu

przez darekedaros • 22 listopada 2016, 22:07
Dziękuję za schemat w końcu ruszył laptop, niestety teraz brak ładowania baterii i laptop nie działa na baterii. Płyta próbuje na początku ładować akumulator prądem około 150 mA ale później przestaje. Baza Q3 i Q4 ma napięcie 23 V, a na pozostałych nóżkach 19 V. Zamiast 3.9 k ohma r44 dałem 4.6 k ohma bo taki miałem pod ręką. Napięcie na baterii po podłączeniu to około 3 v (AIDA64 wykrywa 4.4 V), na drugiej 12.41 v (AIDA64 wykrywa 7 V). Może po prostu baterie są padnięte? Jak sprawdzić baterię? Windows wykrywa baterię po podłączeniu pokazuje 0 % podłączony ładuje.

Sprawdziłem na trzeciej baterii i jednak wszystko jest ok. Dwie baterie poprzednie były uszkodzone. Dziękuję :)
