#1 Lenovo G500 zielony ekran, dziwne kolory

przez maciek1221 • 14 grudnia 2015, 18:25
Cześć,

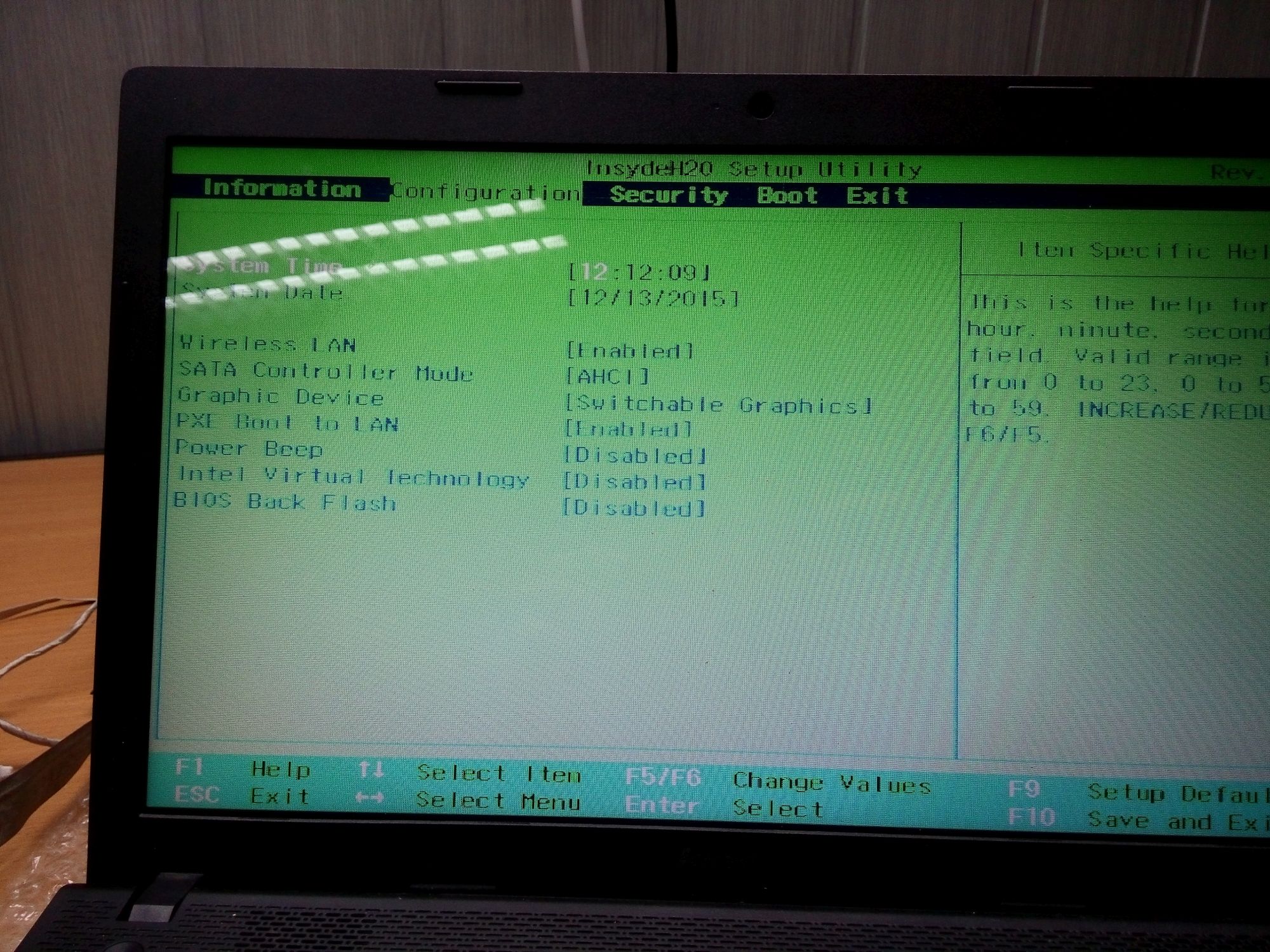

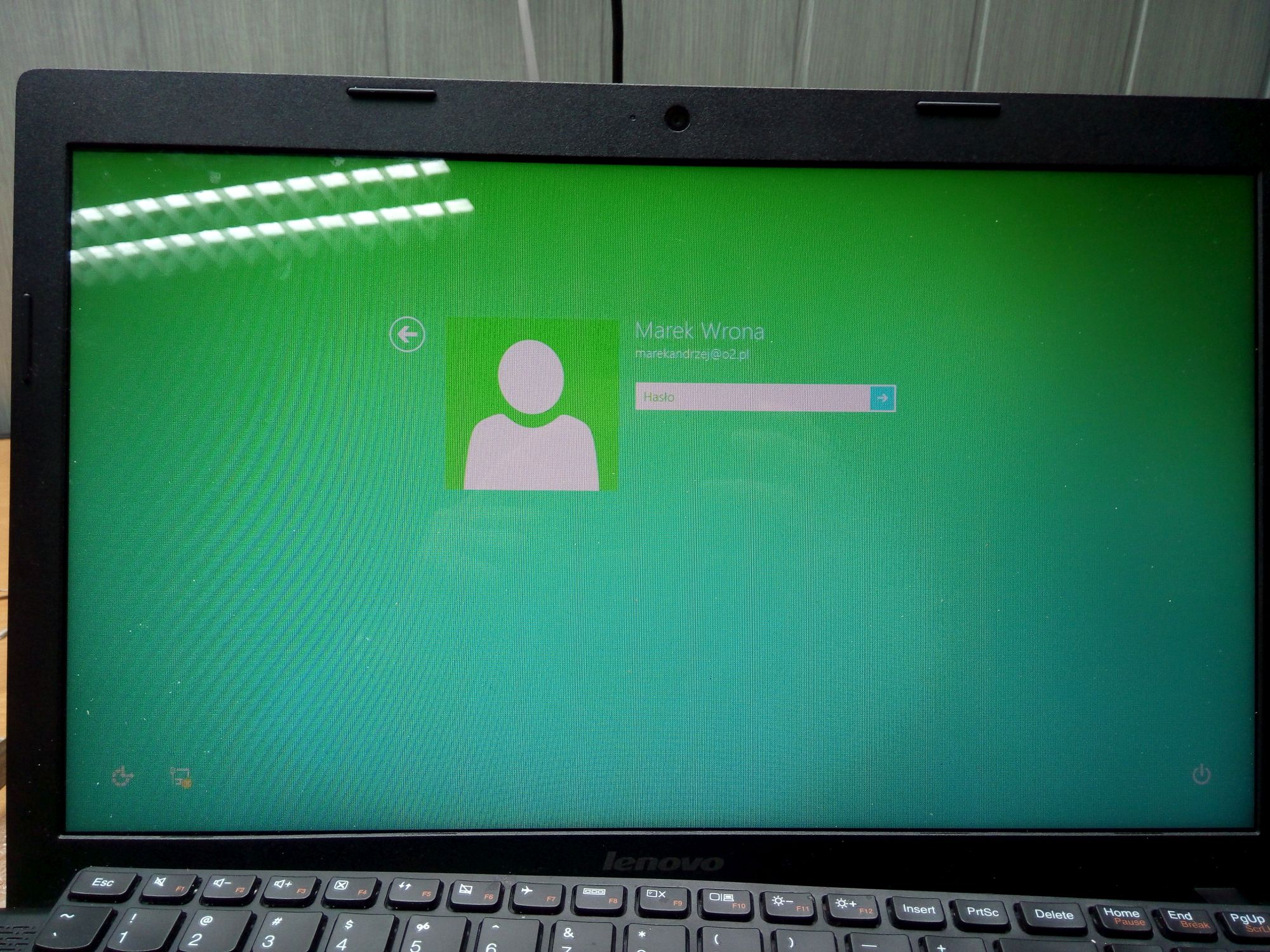

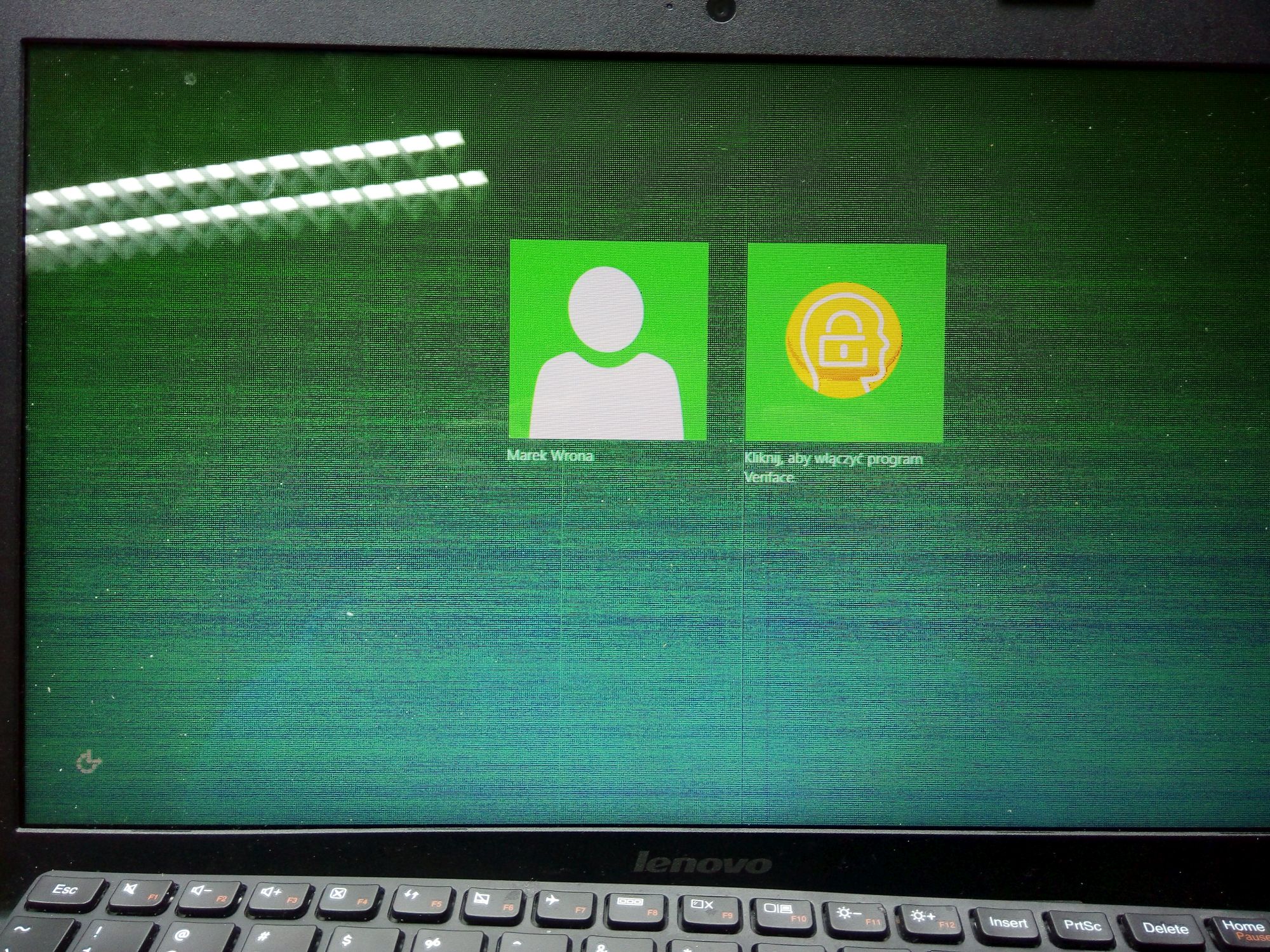

trafił do mnie laptop, który rzekomo wyświetlał jakieś pasy na matrycy. Po zdjęciu matrycy okazało się, że część taśmy przy matrycy miała zwarcie i był wypalony plastik pomiędzy pinami. Po wymianie taśmy, obraz był wyświetlany z zieloną poświatą(ładowanie systemu)a ekran blokady w windows 8 był wyświetlany w fale o kolorach jasnych, zielonych.
Został wymieniony układ graficzny, ale nic to nie zmieniło. Czy jest szansa uratować tego laptopa bez duże wkładu w części? Wstawiam zdjęcia jak wygląda teraz obraz.
Na monitorze zewnętrznym przez VGA i HDMI jest wszystko w porządku. Taśmy podstawiane 3, w tym jedna nowa. Matryce też podstawiane inne. Nic nie przynosi efektu. Model płyty VIWGP/GR LA-9631P rev. 1.0.

Obrazek Obrazek Obrazek

Re: Lenovo G500 zielony ekran, dziwne kolory

przez Google Adsense [BOT] • 14 grudnia 2015, 18:25

#2 Re: Lenovo G500 zielony ekran, dziwne kolory

przez amorphe • 14 grudnia 2015, 19:16
Po zdjęciu matrycy okazało się, że część taśmy przy matrycy miała zwarcie i był wypalony plastik pomiędzy pinami.

Wymieniłeś taśmę matrycy - a co z wypaleniem/pozostałością wypalenia w złączu matrycy ? Bo rozumiem, że plastik między pinami wypalił się we wtyku taśmy.

Sprawdź od razu stan pinów w złączu LVDS na płycie - przy podpinaniu nowej taśmy mogłeś coś wygiąć...

#3 Re: Lenovo G500 zielony ekran, dziwne kolory

przez maciek1221 • 15 grudnia 2015, 10:21
Matryce różne też podstawiam i jest to samo, dodatkowo złącza/wtyki były czyszczone i wszystko jest ok.
Plastik wypalił się we wtyku taśmy podpinanym do matrycy. Piny w złączu LVDS nie zostały wygięte.
