#1 Toshiba C660 - LA-7201P - artefakty po HDMI

przez indicheq • 4 listopada 2015, 12:17
Witam.

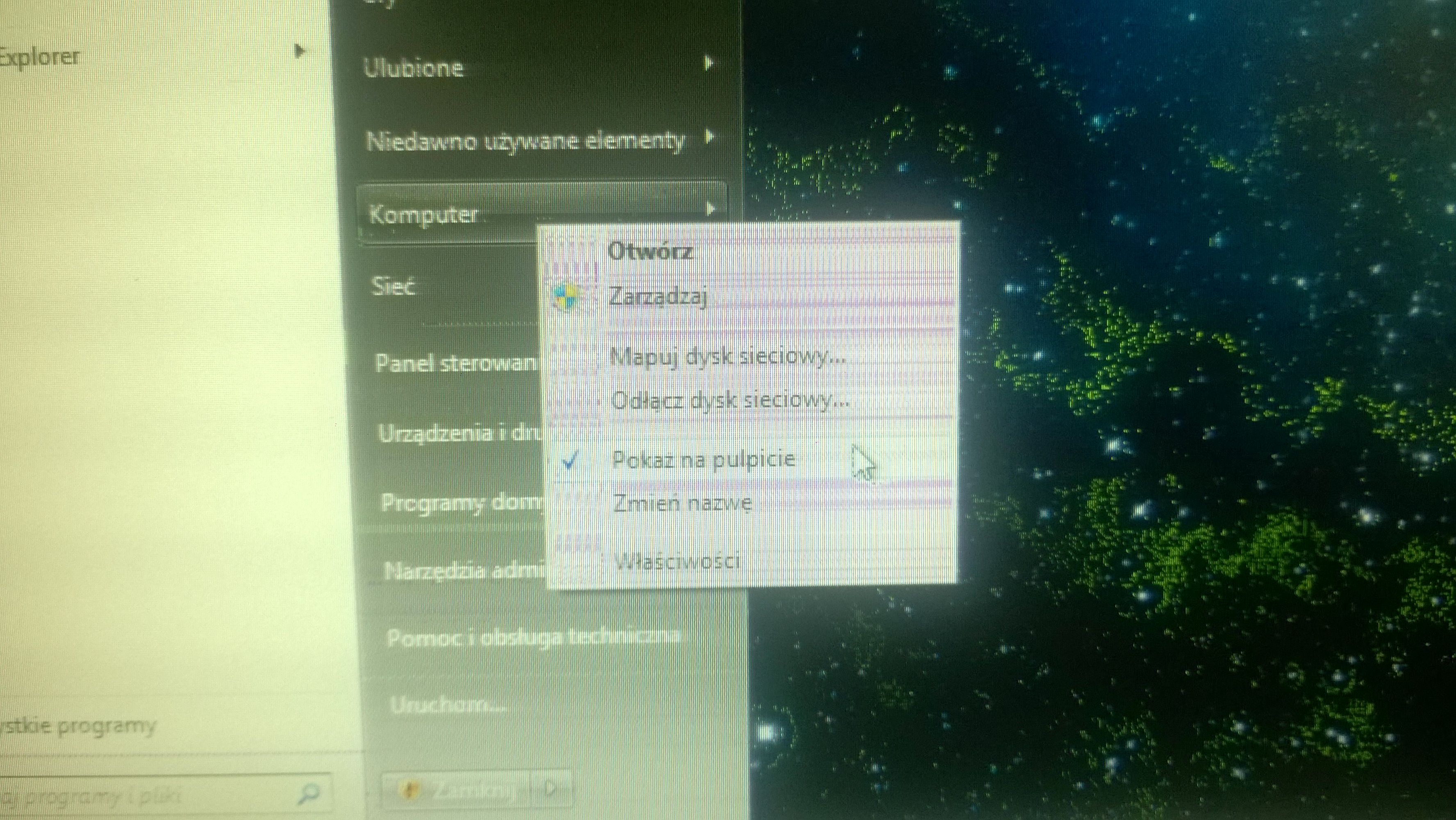

Problem z płytą jak w temacie. Na ekranie zewnętrznym po HDMI cały czas są artefakty, kropki, paski koloru zielonego lub różowego, załączam zdjęcia.
Wymienione gniazdo HDMI, przelutowane hot-air elementy do okoła gniazda, grafika podgrzana, nie reaguje na docisk. Na VGA i wbudowanym ekranie wszystko OK.

Obrazek

Obrazek

Obrazek

Proszę o pomoc.

Re: Toshiba C660 - LA-7201P - artefakty po HDMI

przez Google Adsense [BOT] • 4 listopada 2015, 12:17

#2 Re: Toshiba C660 - LA-7201P - artefakty po HDMI  [ROZWIĄZANY] 

przez dominik555 • 4 listopada 2015, 16:33
Kabel zmieniałeś i inny monitor/tv? Jak tak to podstawiłbym inne GPU.

#3 Re: Toshiba C660 - LA-7201P - artefakty po HDMI

przez RobertD • 5 listopada 2015, 10:41
Schemat ogólnie dostępny, możesz również pomierzyć rezystory przy gnieździe HDMI, czy nie oderwał się jakiś kondensator na liniach sygnałowych, jeżeli wszystkie pomiary są w porządku i elementy się znajdują na płycie głównej to j.w, GPU do wymiany.

#4 Re: Toshiba C660 - LA-7201P - artefakty po HDMI

przez indicheq • 11 listopada 2015, 14:19
Uszkodzone GPU. Wymiana załatwiła problem.
