#1 Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez grzes69 • 15 kwietnia 2015, 23:34
Witam,
Mam na stole Sony Vaio PCG-71811M platforma DA0HK1MB6E0 MBX-247 po lekkim zalaniu przy PU9 co poskutkowało korozją i brakiem zasilania tego układu (i oczywiście brak reakcji na włącznik) oraz brak połączenia z PC77.
Po przywróceniu tych połączeń pojawiły się napięcia na cewkach 3V oraz 5V z tym że te drugie napięcie załącza się dopiero po wciśnięciu włącznika.
Teraz sytuacja jest taka że laptop się uruchamia na 7 sekund - ciemność na ekranie, świeci dioda power, wiatrak nie kręci,
baterii nie ładuje (chociaż na początku po przywróceniu połączeń przetwornicy ładował)
Bios zaprogramowałem wsadem z tego wątku: sony-vpceh3j1r-t32913.html ale bez efektu (dodam że po wgraniu wsadu do kostki przez ok. 10 prób odpalenia płyty dioda power
świeciła się tylko w momencie przytrzymywania przycisku włącznika.
Zauważyłem również że nie ma napięcia z baterii RTC na 8 nóżce U3 (Bios) (pojawiają się tam 3V ale dopiero po włączeniu na te 7 sekund) i nie mogę namierzyć miejsca gdzie +3V_RTC przechodzi w +3V_SPI.
Jakieś sugestie co mógłbym jeszcze sprawdzić?

Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez Google Adsense [BOT] • 15 kwietnia 2015, 23:34

#2 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund

przez grzes69 • 20 września 2015, 01:29
Zakupiłem drugą taką samą płytę i przeszczepiłem KBC.
Efekt tego taki że płyta zaczęła sygnalizować podłączenie zasilacza pomarańczową diodą ale dalej uruchamiała się tylko na chwilę.
Z braku czasu dopiero wczoraj znowu powróciłem do naprawy tego laptopa ale po jednej próbie uruchomienia płyta zachowała się tak jak poprzednio a po drugim razie już zero reakcji na włącznik.
Nie pracuje już przetwornica 3V :frustry:

#3 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund

przez pawel80 • 20 września 2015, 03:03
Skoro kolega chciałby naprawić płytę odpłatnie to proponował bym edytować tytuł postu i zaznaczyć opcje z nagrodą, oraz podanie jej wartości. To tak po za tematem.
Wracając do twojego problemu, skoro płyta jest po zalaniu, to wnikliwa analiza miejsc zalania i sprawdzenie wszystkich elementów w jej zasięgu na początek i porównanie z wartościami ze schematu.
Następnie, sprawdź jeszcze raz, czy KBC jest poprawnie wlutowany.

#4 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez grzes69 • 20 września 2015, 20:51
Aktualnie nie ma nawet zasilania PU9. KBC pod lupą każdą nogę po wlutowaniu igiełką próbowałem poruszyć dla pewności.

Pomiary:
PQ31:
1. 19,56V
3. 19,56V
4. 0V

PQ5
1. i 6. 19,56V reszta 0V

PR4
19,56V - 0,43V

Wymienione:
PQ2, PQ4, PR12, PC5, PR4, PD1.

Generalnie temat bardzo podobny do tego:
sony-vaio-pcg-7181m-martwy-po-zalaniu-t38159.html?hilit=mbx%20247%20pq5
ale tam nie został rozwiązany.

Co jeszcze pomierzyć?

#5 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez amorphe • 20 września 2015, 21:47
Zmierz rezystancję względem masy na katodzie PD18 - jeśli jest niska, to wykonaj w tym punkcie próbę zwarciową.

#6 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez grzes69 • 20 września 2015, 22:11
Katoda PD18 względem masy 1,53 MΩ

#7 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez amorphe • 20 września 2015, 22:28
Zmierz i podaj napięcia z PQ3, PQ4, PQ13, PQ35.

#8 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez grzes69 • 20 września 2015, 23:29
PQ3
2. 7,7V
3. 9,22V
reszta 0V

PQ4
S 0V
D 0V
G 0V

PQ13
G 2,78V
S 0V
D 0V

PQ35
5. 4,66V
Reszta 0V

#9 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez pawel80 • 20 września 2015, 23:45
Zmierz i podaj napięcia z PQ36.

#10 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez amorphe • 20 września 2015, 23:50
PQ13 jest aktywny.
Odłącz zasilacz i podłącz woltomierz do bramki PQ13 (n.2) - po czym odłącz na chwilę baterię podtrzymującą CMOS.
Po ponownym podłączeniu baterii sprawdź napięcie na bramce PQ13 - powinno być 0V.
Jeśli się zgadza, podłącz zasilacz - to samo napięcie nie powinno się zmienić.

#11 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez grzes69 • 20 września 2015, 23:54
PQ36
B 0V
E 0V
C 19,23V

-- poniedziałek, 21 wrz 2015, 00:23 --

OK, teraz dochodzi 19V do PU9 ale dalej nie mam 3V na PL13.

#12 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez amorphe • 21 września 2015, 00:35
grzes69 napisał(a):OK, teraz dochodzi 19V

Po odpięciu baterii, rozumiem.

Jaka jest rezystancja względem masy na PL13.
Jakie napięcia są na n.1, 3, 10, 14, 23, 24 i 27 PU9

#13 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez grzes69 • 21 września 2015, 00:48
PL13 względem masy 31,5Ω (PL14 30Ω)

PU9
4. 6,34V
6. 19,33V
reszta 0V

#14 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez amorphe • 21 września 2015, 01:05
Jaką masz rezystancję względem masy na n.7 PU9 ?

#15 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez grzes69 • 21 września 2015, 01:10
PU9 n.7 do masy - 5,55KΩ

#16 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez amorphe • 21 września 2015, 01:16
Wymień PU9.
Zrób też dobre zdjęcie makro miejsca zalania (PU9 jak piszesz) - może jeszcze coś da się dostrzec niepokojącego.

#17 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez grzes69 • 23 września 2015, 00:51

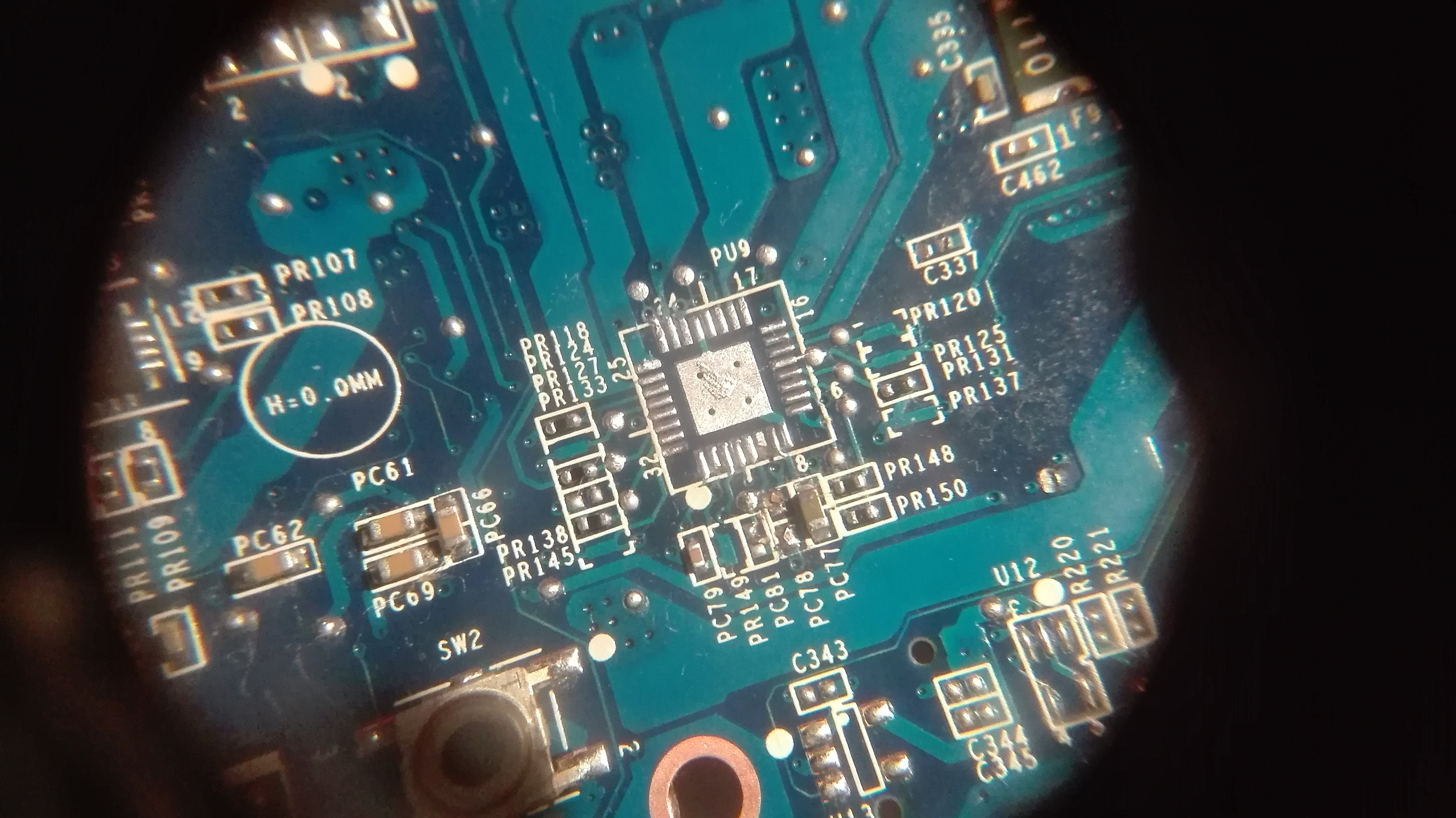

Tak wygląda sytuacja z podniesioną przetwornicą i PC78.

Obrazek

Zanim wlutuję drugi układ - potrzebuję informacji czy robię to dobrze ?
Kładę rozpłaszczony drucik pomiędzy wyżartymi padami tak żeby układ w momencie grzania złapał na n. 6 i kondensator.
Może z racji lekkiego uniesienia układu z jednej strony są zimne luty?

#18 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez amorphe • 23 września 2015, 07:48
grzes69 napisał(a):potrzebuję informacji czy robię to dobrze ?

Jeśli finalnie takie połączenie zapewnia pewny kontakt i nie robi zwarć z sąsiednimi ścieżkami, to dlaczego ma nie być dobrze.

Od siebie dodam, że lutując stronę układu z wadami druku (jak u Ciebie bok z wyprowadzeniami 1 -8) najpierw robię na wszystkich padach nieco większe wysepki cyny niż na pozostałych bokach (przeciągam grotem).
Następnie uzupełniam srebrzanką lub "włosem" z przewodu brakujące połączenia.
Wlutowując układ, naprawiana strona zwykle "łapie" bez problemu (wyższe wysepki) - ale bywają problemy z padami na sąsiednich bokach. Kończę wlut przeciągając grotem typu nóż po reszcie boków (grot z odrobiną świeżo nabranej cyny)
Podstawowy warunek aby wszystko poszło gładko - odpowiednia temperatura grota oraz topnik.
Możesz też spróbować do przylutowania zworek z drutu użyć cyny bezołowiowej.
Nie można też zapomnieć o cynie na padzie pod układem.

Odniosę się jeszcze do zdjęcia - najlepiej sprawdź całą drobnicę i stan druku poniżej układu (od strony wyprowadzeń 1 - 8).
Przy PR148/PR150 widać zanieczyszczenie na laminacie. PC77 od strony układu jakby miał "sparciałe" lutowanie pada.
Pady PC87 oczyść i obejrzyj po usunięciu cyny - teraz wyglądają, jakby kondensator był wyrwany. Połączenie z padem 2 układu wygląda też na nieco zjedzony przez korozję.
I pytanie - co to jest na rezystorach PR127/PR133 ? Wygląda jak jakiś "włos cynowy"...

#19 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez grzes69 • 24 września 2015, 01:39
Drobnica sprawdzona, jest ok.
Ten "włos" to kawałek wacika musiał zostać po czyszczeniu płyty z topnika...
Pad 2 jest trochę skorodowany ale według schematu prowadzi do dwóch rezystorów których nie ma na płycie.

PL13 do masy 800Ω

Pomiary PU9 po wlutowaniu:
n. 7 - ok 1kΩ do masy (5,5MΩ z podpiętym zasilaczem)

Napięcia:
n3. 0,43V
n4. 6,35V
n5. 3,25V
n6. 19,33V
n9. i n10. 0,43V
n11. 0,03V
n15. i n16. -0,43V
n17. 0,13V
n19 - 0,4V
n20, n23, n24 0,07V
n27 - 0,4V
n32 -0,4V
reszta 0V

#20 Re: Sony Vaio PCG-71811M uruchamia się na 7 sekund. Nagroda za pomoc 100zł.

przez amorphe • 24 września 2015, 08:06
Sprawdź rezystancję względem masy na n.1 tego układu - brak jest 2V.
Ważny jest tu kondensator PC79 (pojemność) - sprawdź też, czy ma połączenie z wyprowadzeniem 1.

Ponownie sprawdź też połączenie/lutowanie n.4 (EN_LDO).
Pomimo iż mierzyłeś tam 6,35V, to nadal brak LDO. Dodatkowo na wspomnianym REF (n.1) powinno pojawić się 2V, gdy jedno z wejść EN1, EN2 or EN_LDO jest w stanie wysokim.

Dlatego brak REF i LDO sugeruje brak napięcia na EN_LDO...
