AiO Lenovo A600 Identyfikacja rezystora

Witam

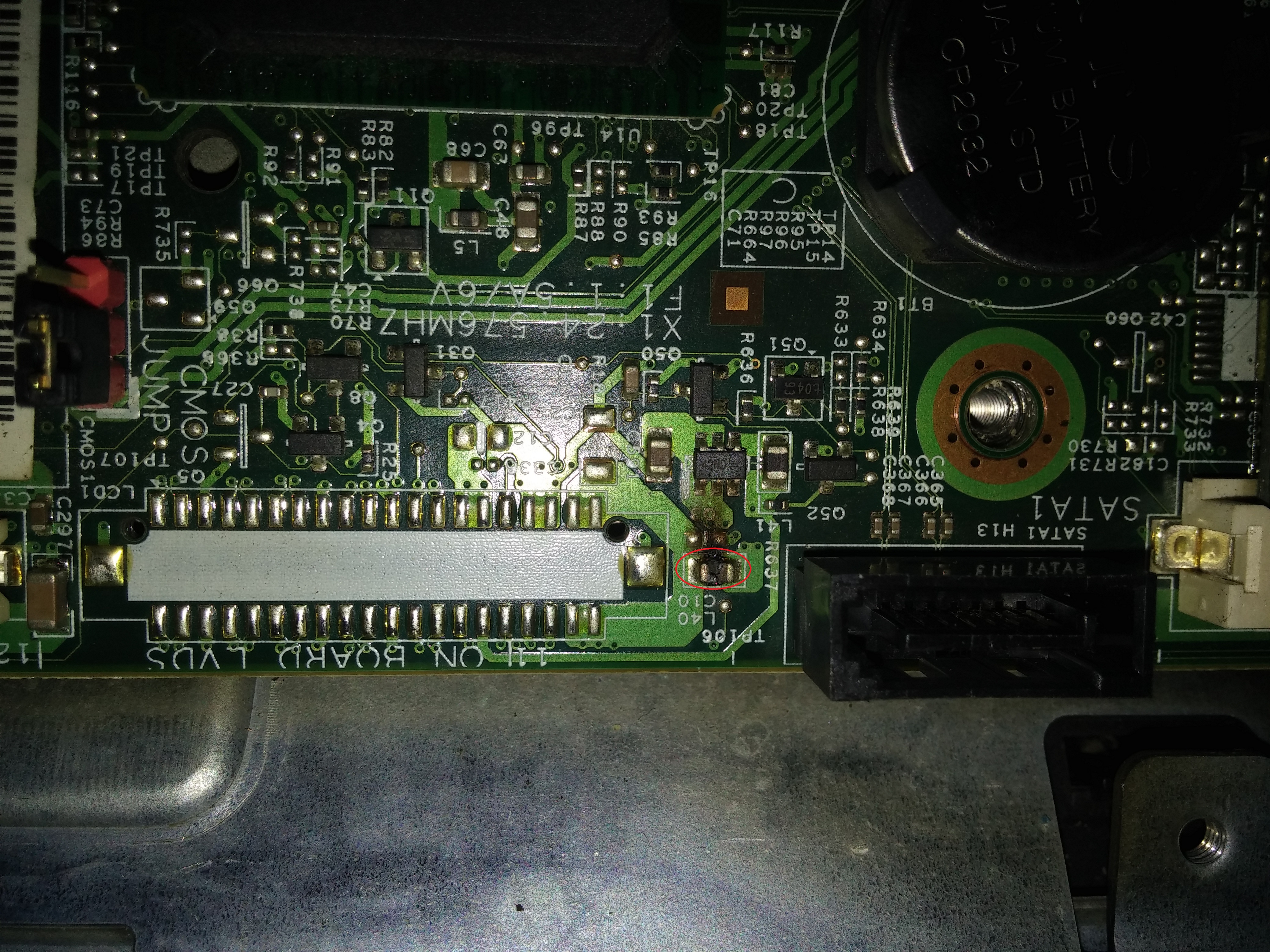

Proszę o określenie parametrów zaznaczonego w załączonym zdjęciu rezystora(C10).
Przez ten rezystor idzie napięcie 19V do inwertera ale nie wiem jaki powinien mieć opór.

Urządzenie:
All-in-one Lenovo A600
Model płyty: L-IGM45 rev.11

To nie jest rezystor (C10), a kondensator, a ta wystrzelona to cewka (L40). Jeśli któryś z padów pod tym kondkiem jest zwarty do masy, możesz go pominąć do celów diagnostycznych. Cewka do wymiany. Oczyść te pady ze zwęglenia.

Edit:

Kondensatora tam nie było, teraz się przyglądnąłem.

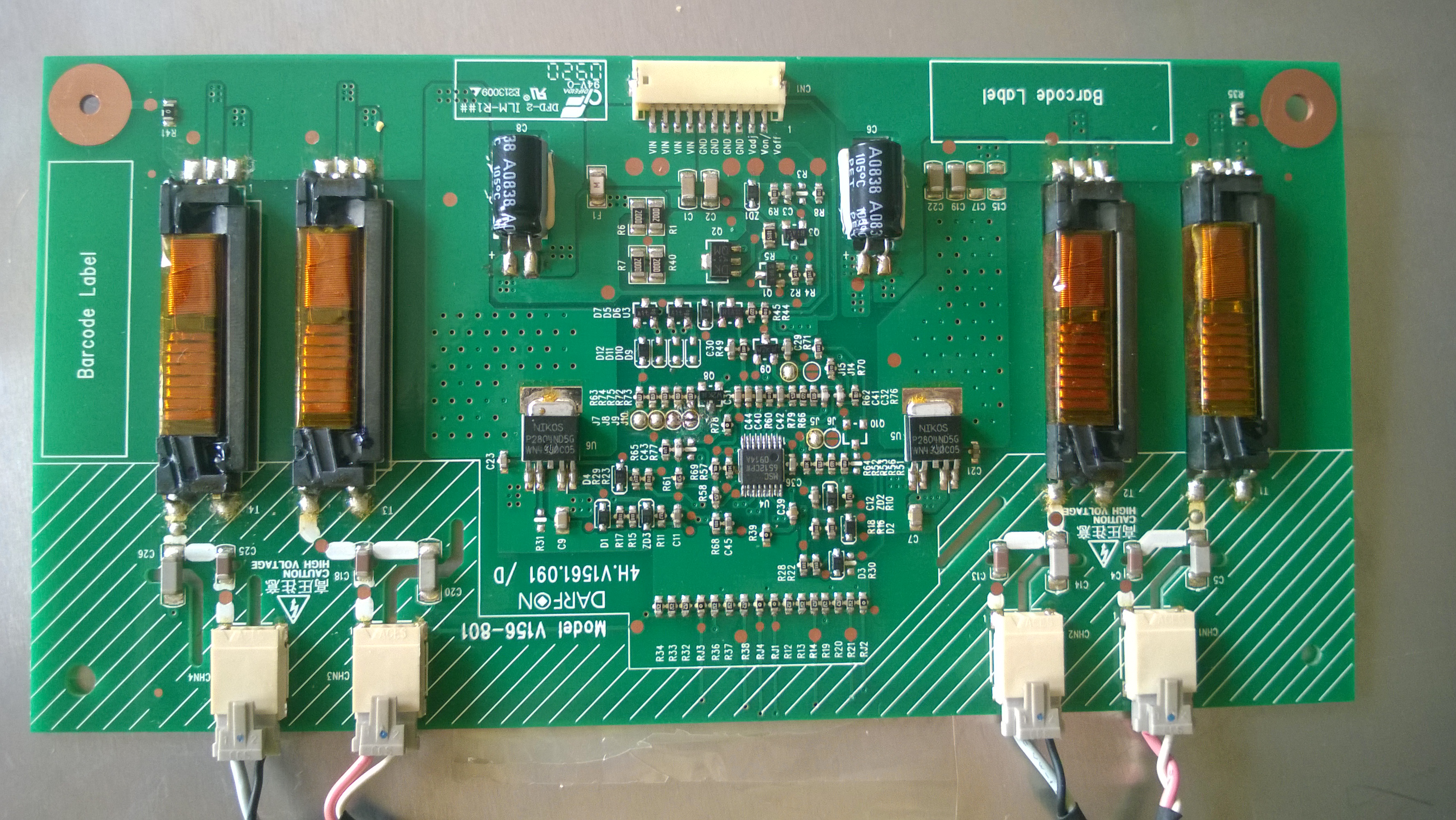

Czy na inwerterze (zdjęcie poniżej) występują prawidłowe napięcia :

Na 4 pinach VIN jest napięcie 19V,
Vodj 1,6V
Von/off 3,3V

To jest dalej temat ten sam?

Jeśli zasilanie urządzenia to 19V to tak.
Vadj - napięcie sterujące jasnością (adjustment)
V on/off sugeruje obecność napięcia "startowego".

Wydaje się, że inwerter ma prawidłowe napięcia (zakładając powyższe).

oneeye писал(а):To jest dalej temat ten sam?

Jeśli zasilanie urządzenia to 19V to tak.
Vadj - napięcie sterujące jasnością (adjustment)
V on/off sugeruje obecność napięcia "startowego".

Wydaje się, że inwerter ma prawidłowe napięcia (zakładając powyższe).

Tak ten sam temat, uporałem się z upalonym elementem na płycie głównej, jak widać napięcia do inwertera dochodzą, tylko nadal jest brak podświetlenia(świetlówki matryce sprawne, testowane na innym inwerterze).
Czy orientuje się ktoś co może być przyczyną, gdzie dokonywać dalszych pomiarów żeby zdiagnozować usterkę ?

Zastanowiłbym się z jakiego powodu upaliła się cewka.
Podstawowe pytanie, czy masz treść obrazu?

Sprawdziłeś bezpiecznik F1 na płycie inwertera?

Obraz na matrycy jest tylko bez podświetlenia, bezpiecznik sprawdzałem jest ok.
