#1 Packard bell ms2288 - co to za element ?

przez Piotrvx • 16 czerwca 2015, 22:44

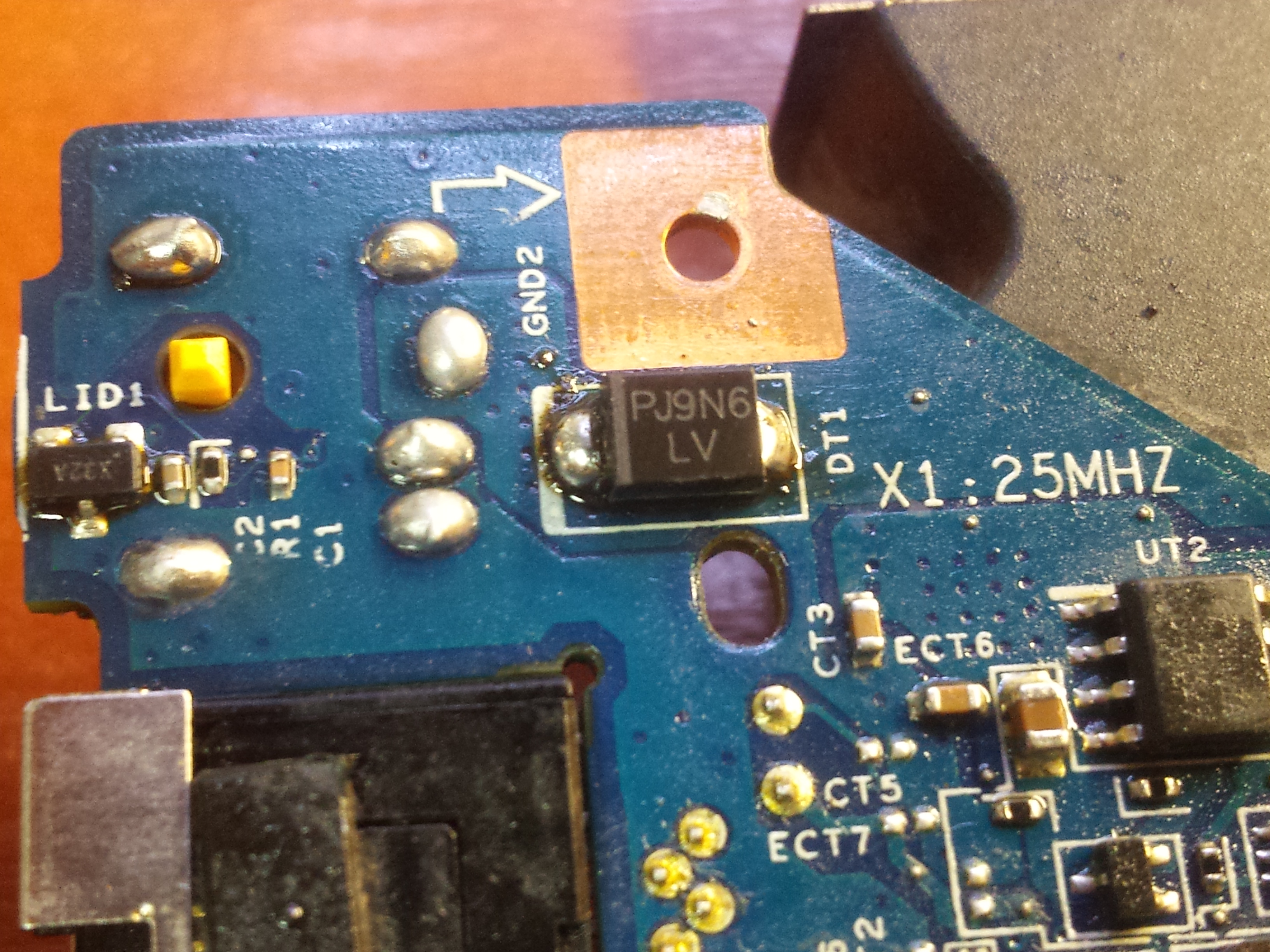

Obrazek

Oznaczenia płyty głównej:

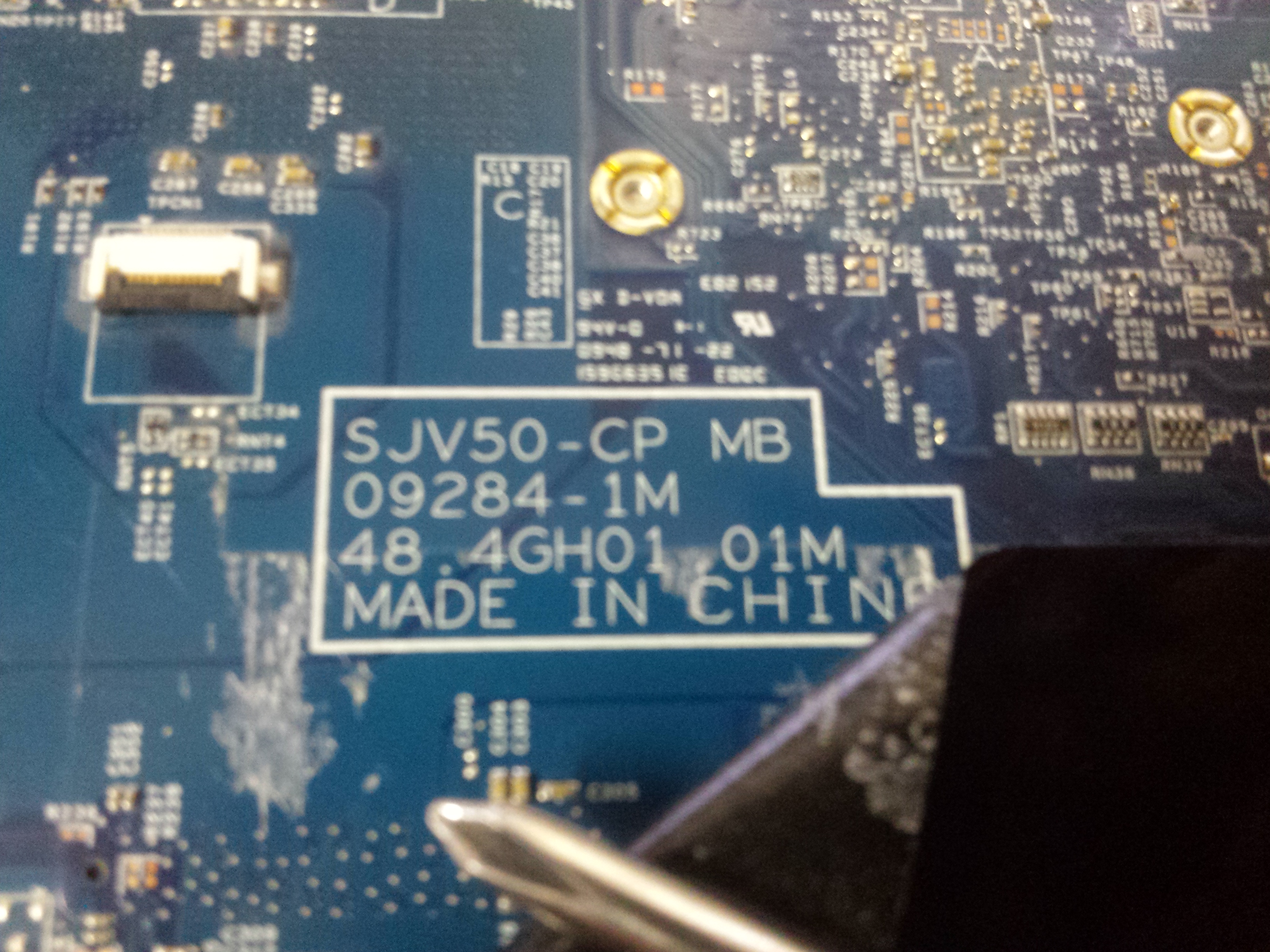

Obrazek

Witam mam problem z laptopem Packard bell ms2288. Miał gniazdo w kilku częściach. Po wymianie na nowe na zasilaczu laboratoryjnym pokazuje 0A.
Napięcie dochodzi do diody pj9n6 lv za nią 0 .
Co to za dioda , na mierniku brak przejścia. Proszę o pomoc.
W sieci znalazłem że to SURFACE MOUNT TRANSIENT VOLTAGE SUPPRESSOR POWER czy wystarczy go tylko wylutować czy dać kawałek kabelka ? :)

Re: Packard bell ms2288 - co to za element ?

przez Google Adsense [BOT] • 16 czerwca 2015, 22:44

#2 Re: Packard bell ms2288 - co to za element ?

przez montarbo • 17 czerwca 2015, 01:34

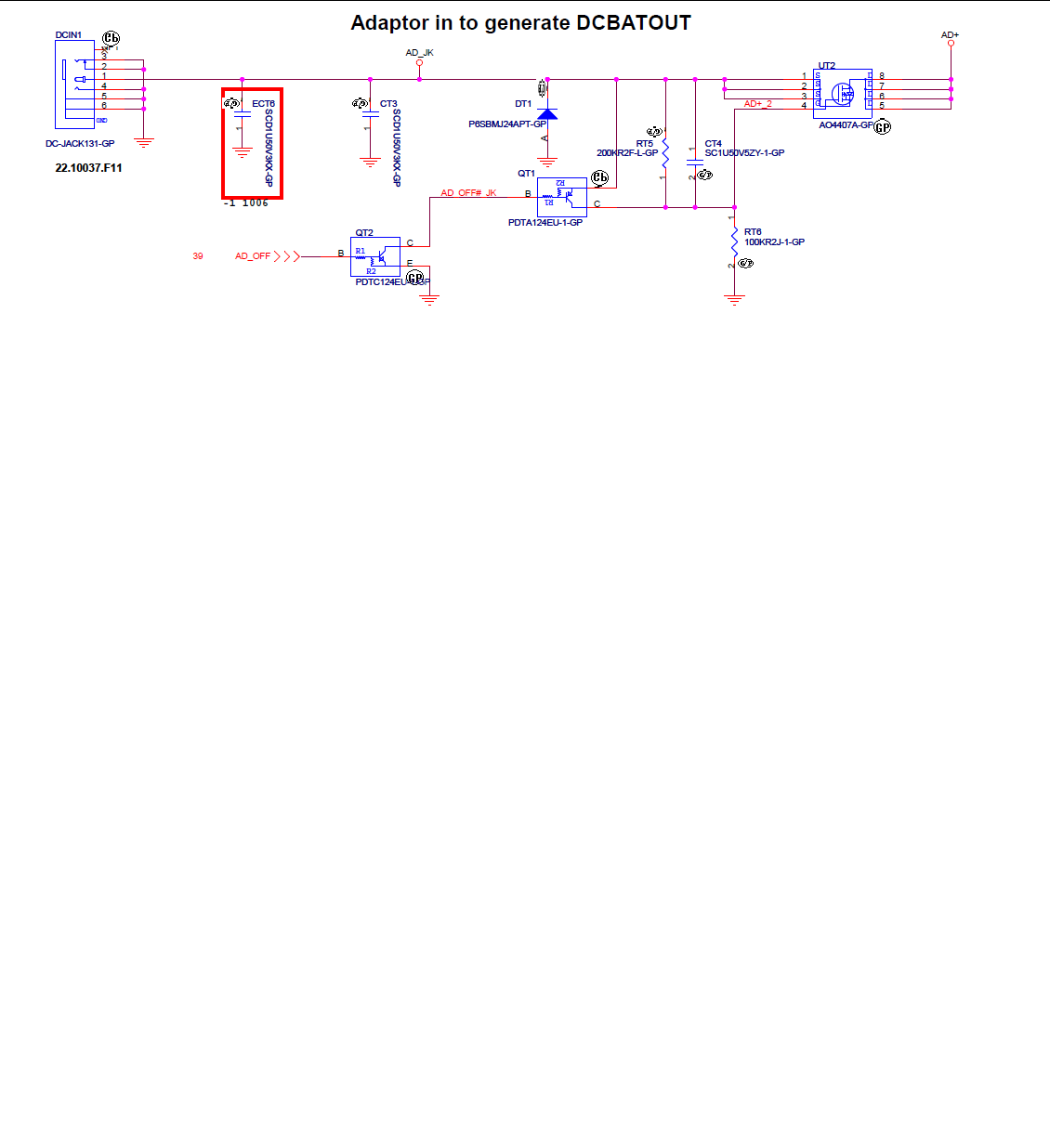

Here is a piece of schematics

Obrazek

#3 Re: Packard bell ms2288 - co to za element ?

przez Vogelek23 • 17 czerwca 2015, 01:45
Piotrvx napisał(a):Napięcie dochodzi do diody pj9n6 lv za nią 0 .
I dobrze - bo to transil zabezpieczający przed odwrotną polaryzacją zasilania oraz zbyt dużym napięciem zasilania.

Piotrvx napisał(a):na zasilaczu laboratoryjnym pokazuje 0A
Proszę wykonać pomiary napięć na bazach tranzystorów QT1 i QT2 oraz na bramce i drenie UT2 (względem masy).

#4 Re: Packard bell ms2288 - co to za element ?

przez Piotrvx • 17 czerwca 2015, 19:17

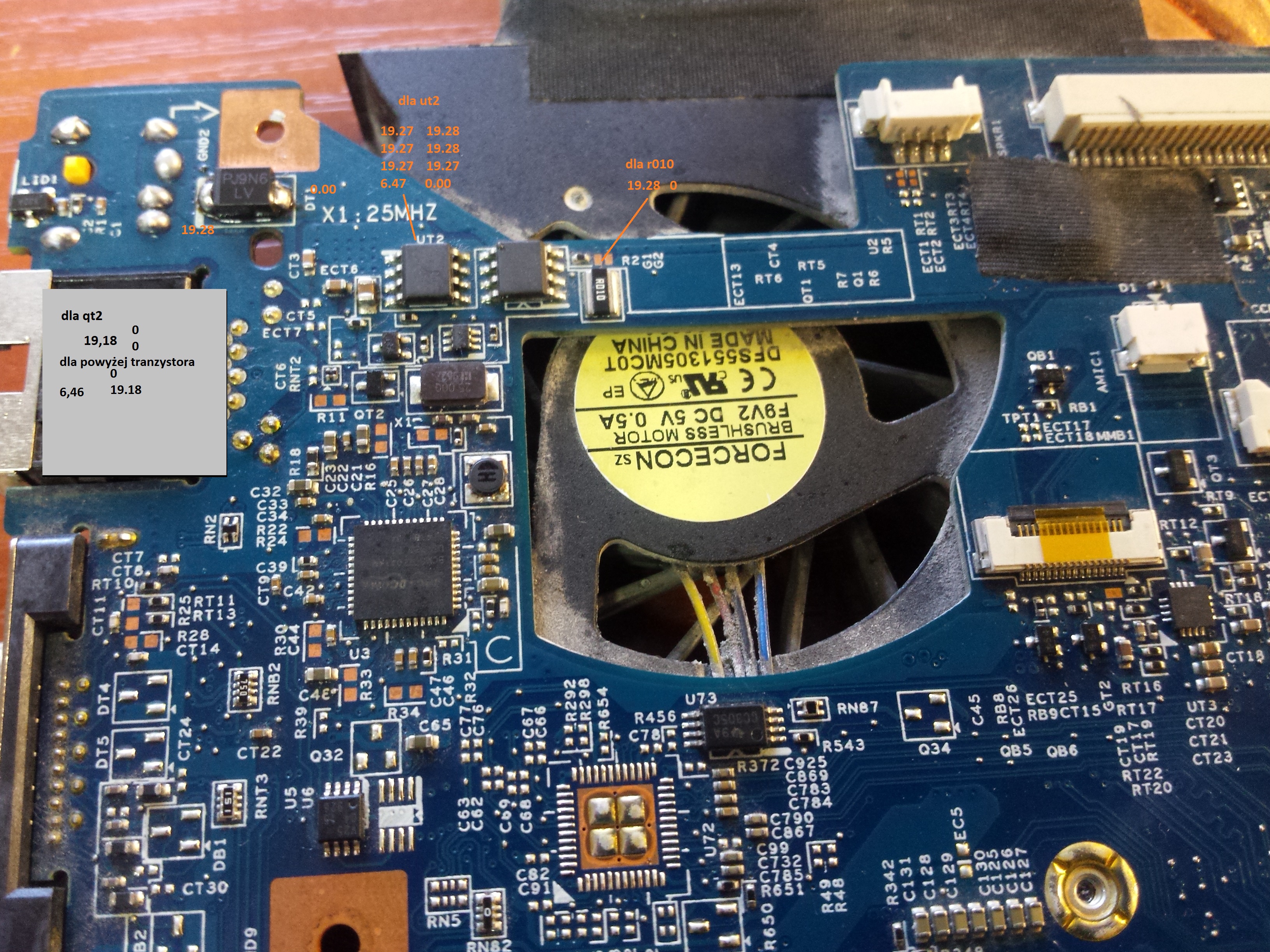

Obrazek
Udała mi się sprawdzić element ut2 ,nie mogę zlokalizować niestety qt1:(

#5 Re: Packard bell ms2288 - co to za element ?

przez montarbo • 17 czerwca 2015, 19:26
Look at the circle.

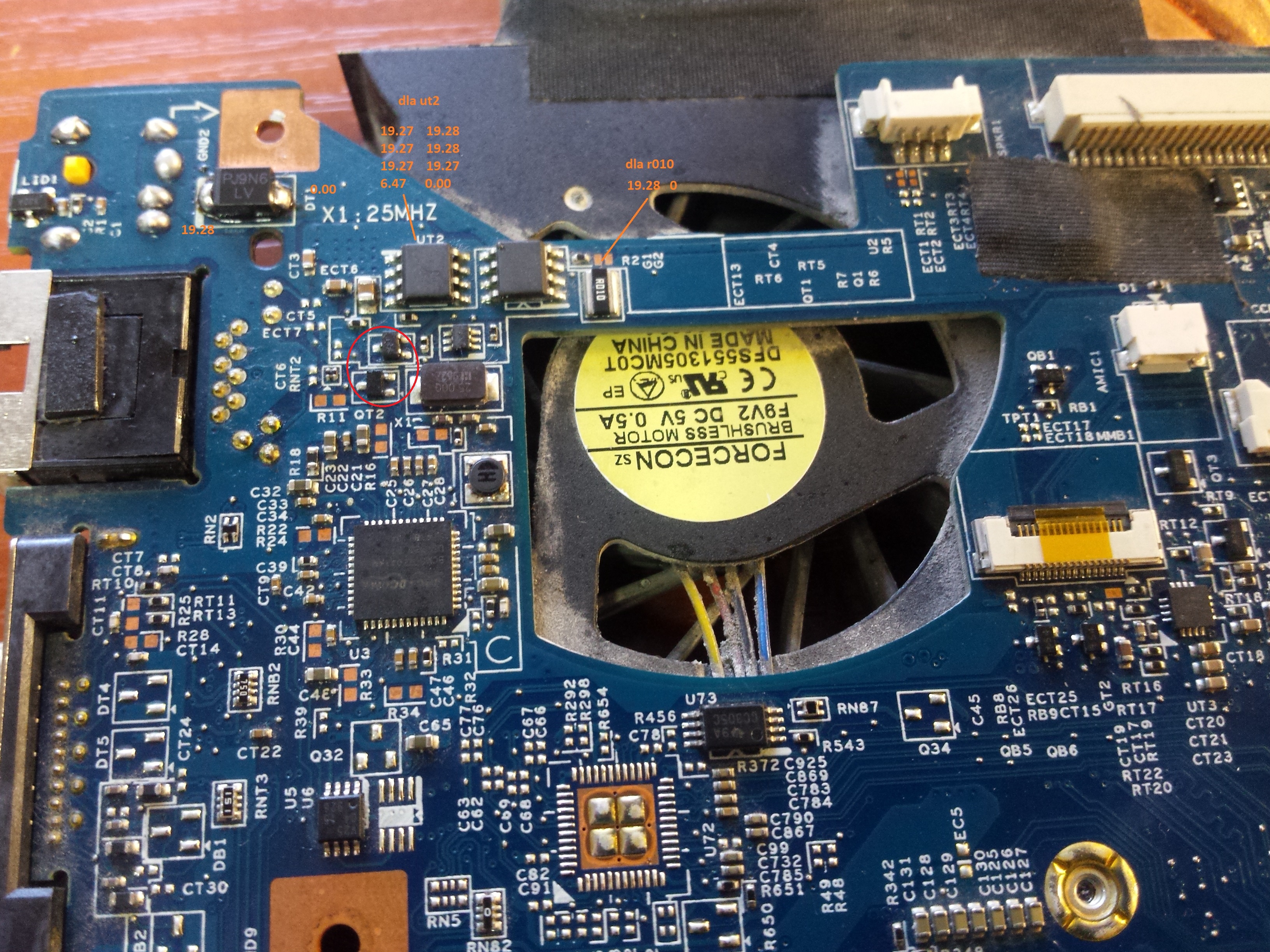

Obrazek

#6 Re: Packard bell ms2288 - co to za element ?

przez Piotrvx • 17 czerwca 2015, 19:34
Obrazek
Bardzo dziękuje za pomoc :)

#7 Re: Packard bell ms2288 - co to za element ?

przez Vogelek23 • 17 czerwca 2015, 22:30
Na R2 masz z jednej strony 19V a z drugiej 0V - o ile to prawda (zmierz jeszcze raz), to ten rezystor jest do wymiany.

#8 Re: Packard bell ms2288 - co to za element ?

przez Piotrvx • 18 czerwca 2015, 19:53
Vogelek23 napisał(a):Na R2 masz z jednej strony 19V a z drugiej 0V - o ile to prawda (zmierz jeszcze raz), to ten rezystor jest do wymiany.


Rezystor jest dobry , przepraszam za pomyłkę.
