Asus X401A - nie działa na samym zasilaczu

Witam.
Mam do naprawy laptopa asus X501a , płyta x401A na układach IT8517E , RT8206L , BD82hm70. Laptop był po zalaniu. Uklad ładowania BQ24725. Laptop po podłączeniu zasilania przy włożonej baterii po kilkunastu sekundach zaczyna ładować i ogólnie wszystko działa. Jest natomiast problem chyba z detekcją zasilacza. Laptop po podpięciu samego zasilacza bez baterii nie uruchamia się. Na układzie BQ24725 na nóżce nr 5 ACOK jest 0v a powinno być 3V. Nie pojawia się też napięcie 25V na nóżce 4 - ACDRV .Napięcie na nożce ACDET jest cały czas na poziomie 2,6V. jest też taka sytuacja że jeśli bateria i zasilacz są podpięte i wypnę na chwile zasilacz to laptop przełączy się na baterie ale jak znów podepne zasilacz to nie przełącza się z powrotem na zasilacz. Muszę całkowicie wyłączyć laptopa podpiąć baterie i zasilacz i wtedy po kilku sekundach jest ok , wszystko działa . Laptop pracuje na zasilaczu i ładuje baterie.
Gdzie szukać problemu ? Układ ładowania wymieniłem na nowy i bez zmian. Jakie warunki muszą być spełnione żeby pojawiło się napięcie ACDRV ?

Pomiary wykonane na układzie BQ24725A przy podpiętym samym zasilaczu:
1 4V
2 4V
3 1V
4 2V
5 0V
6 2,6V
7 0V
8 0V
9 0V
10 0,1V
11 3V
12 3V
13 3V
14 0V
15 0V
16 6V
17 5,82V
18 3V
19 3V
20 19V


Na zasilaczu widać chwilowy skok poboru prądu jakby laptop chciał się załączyć ale nie może.

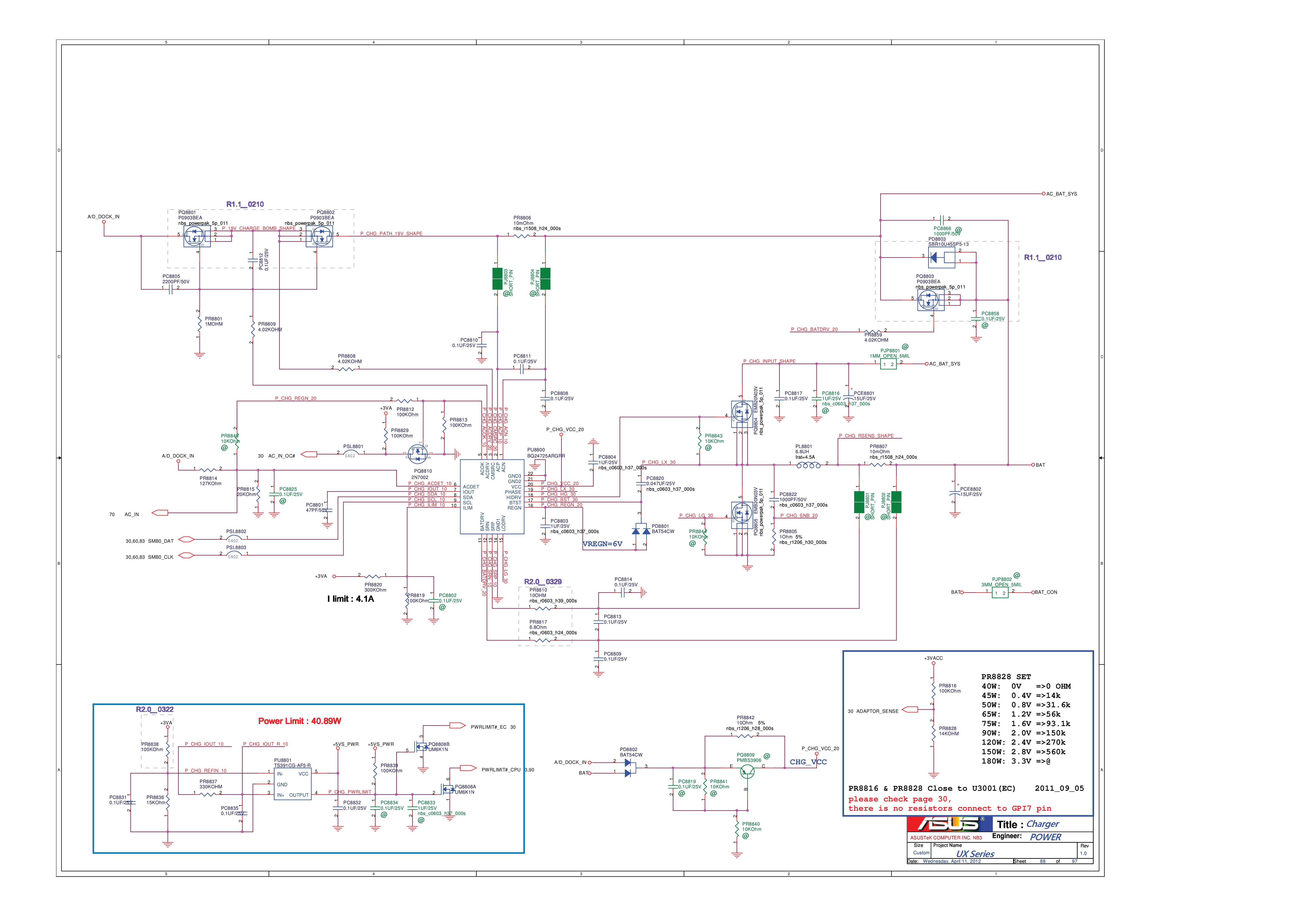

Nie mam schematu laptopa. Opieram się na podobnym obwodzie ładowania z innego asusa. Schemat poniżej.

Tranzystory ACFET i RBFET sprawdzone?

Tak sprawdzone. Wlutowałem nawet inne nowe tranzystory P0903BEA i dalej ten sam objaw. Wymieniłem też profilaktycznie PC8805. Jakie warunki muszą być spełnione żeby pojawiło się napięcie ACDRV i ACOK ?

Umówmy się że będę posługiwał się schematem ze zdjęcia załączonego.
Możesz podać napięcia S G D na PQ8801 i PQ8802?

Gdy jest podpięta bateria :
PQ8801 : D - 19V , G- 25V , S-19V
PQ8802: D - 19V , G - 25V , S - 19V

Na samym zasilaczu bez baterii :
PQ8801 : D - 19.3V , G- skacze napięcie w granicach 0 do 1V , S- skacze napięcie w granicach 0 do 1V
PQ8802: D - około 4V , G -skacze napięcie w granicach 0 do 1V , S - skacze napięcie w granicach 0 do 1V


Ciekawe jest tez to że jak już pojawią się prawidłowe napięcia na PQ8801 i PQ8802 przy wpiętej baterii i jak baterie wyciągnę to te napięcia pozostają nadal prawidłowe.

Podaj napięcia z chargera z włożoną baterią oraz w sytuacji, gdy wyjmiesz baterię i wszytko działa.

Napięcia na bq24725 z włożoną baterią :
1 19V
2 19V
3 18.8V
4 24.9V
5 3V
6 2.6V
7 0 V
8 3,2V
9 3,2V
10 0,8V
11 12,4V
12 12,4V
13 12,4V
14 0V
15 0,57V
16 5,9V
17 22,1V
18 19,6V
19 16V
20 18,7V

Napięcia po wyciągnięciu baterii gdy PQ8801 i PQ8802 są prawidłowo spolaryzowane i laptop nadal działa na zasilaniu z zasilacza :
1 19,2V
2 19,2V
3 19V
4 25V
5 2,9V
6 2,6V
7 0 V
8 3,3V
9 3,3V
10 0,8V
11 3V
12 3V
13 3V
14 0V
15 0V
16 5,97V
17 5,84V
18 3V
19 3V
20 19V

PR8801 i PC8812 sprawdzone?
W jakim stanie masz sygnał AC_IN_OC# na samym zasilaczu?
Pomijając charger to czy masz wewnętrzne LDO z głównej przetwornicy na zasilaniu z samego zasilacza?

-- sobota, 21 mar 2015, 07:20 --

Podaj jeszcze rezystancję na pinach ACP i ACN chargera.

PR8801 brak na płycie, ale wlutowanie go nic nie zmienia. Co do PC8812 to dziwna sprawa bo jak go wymieniłem profilaktycznie na taki jaki podany jest na schemacie to laptop nawet z włożoną baterią nie wysterował poprawnie pq8801 i pq8802 , dlatego wlutowałem starego z powrotem. Niestety nie mam czym zmierzyć jego pojemności. Sygnał AC_IN_OC# przy prawidłowej polaryzacji pq8801 i pq8802 ma wartość 0V , przy braku polaryzacji skacze od 0 do 0,6V. PQ8810 oczywiście sprawny jest. Omijając charger tzn. podając "bezpośrednio napięcie 19V" na PR8806 napięcia LDO są prawidłowe. W normalnym przypadku gdy podpięty jest tylko zasilacz napięcia te skaczą od 0 do 0,7 V. Rezystancję ACP i ACN chargera ciężko mi dokładnie zmierzyć , gdyż zmienia się w zależności jak długo mam przyłożone przewody miernika , ale wynosi około 1M ohma.

W którym miejscu (-ach) ten laptop był zalany ?

Sprawdź elementy w zasilaniu chargera (np. PD8802, PR8842. Jeśli jest obsadzony PQ8809, to podaj napięcia z jego wyprowadzeń przy podłączonym tylko zasilaczu).
Przykładowo uszkodzenie diody PD8802 (piny 2 - 3) może spowodować chwilowe "kucnięcie" zasilania chargera podczas załączania kluczy.

Druga sprawa to kondensatory PC8805 i PC8812 - jeśli nie masz czym ich zmierzyć, to podstaw z innej płyty. Wcześniej sprawdź płytę pod tymi kondensatorami (tu powtórka pytania o miejsce zalania).
Sprawdź też wartość PR8809 oraz PR8808.
