#1 Toshiba A200 - podświetlanie matrycy

przez janko23 • 4 października 2014, 17:03
Witam, tak jak w temacie.Płyta ISKEA LA-3661P na zewnętrznym jest obraz. Laptop przyjechał z uszkodzoną świetlówką , po wymianie świetlówki działał, przez dwa tygodnie. Brak podświetlenia, pomiar:
inwerter:
1-19V
2-19V
3-0
4-2,8V
5-1V
6-0
7-0
Na JP5
18-0V
24-3,3V
26-3,3V

świetlówka do połowy podświetli się na ułamek sekundy i gaśnie. Z tego co widzę na 18 nóżce jp5 powinno być 3,3v. Czy to kbc? proszę o pomoc.

Re: Toshiba A200 - podświetlanie matrycy

przez Google Adsense [BOT] • 4 października 2014, 17:03

#2 Re: Toshiba A200 - podświetlanie matrycy

przez finbar • 4 października 2014, 21:30
janko23 napisał(a):Na JP5
18-0V
24-3,3V
26-3,3V

18-0V!!!!!!!!!!!!!!!!!!

#3 Re: Toshiba A200 - podświetlanie matrycy

przez figofag • 4 października 2014, 21:57
INVT_PWM idzie bezpośrednio z pinu 32 kbc do pin 18 JP5. Na tej linii jest tylko kondensator C159 do masy.

#4 Re: Toshiba A200 - podświetlanie matrycy

przez janko23 • 5 października 2014, 08:41
Nie mam schematu, potrzebowałbym rozkładu prawidłowych napięć na inwerterze. Bo z tego co napisaliście rzeczywiście jeżeli na 18 pinie jp5 jest powinno być 0v to wszystko gra, inwerter uszkodzony, chociaż podstawiałem podobno ''kompatybilny''.Niepokoi mnie te chwilowe mrugnięcie świetlówki.Świetlówka podświetla się stopniowo i gdy ma się cała zaświecić, wyłącza się.Jak najprościej sprawdzić taki inwerter, podać napięcie 19v i 3,3 na inwerter i świetlówka ma świecić ?(inwerter oczywiście odłączony od płyty głównej).Tylko ta drobnostka na który pin podać te 3,3V na 3 czy 4 pin inwertera.?

#5 Re: Toshiba A200 - podświetlanie matrycy

przez figofag • 5 października 2014, 10:56

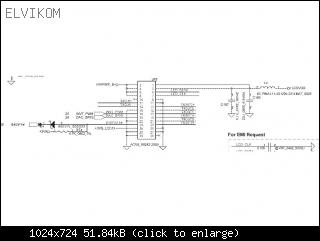

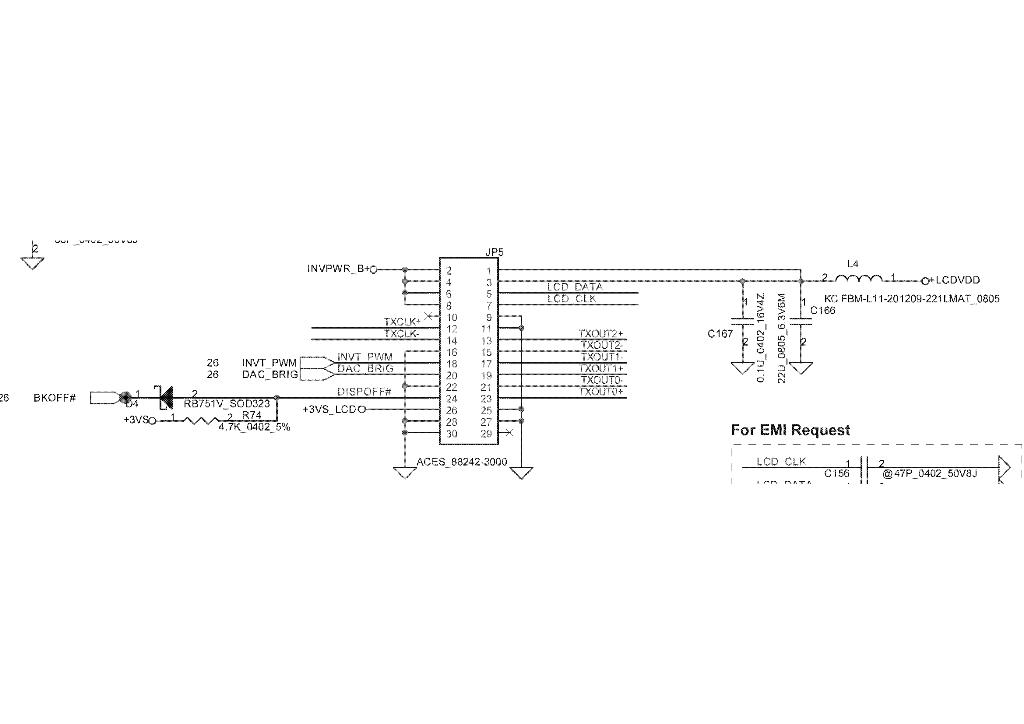

Rozpiska JP5 powinna ci pomóc.
Obrazek

#6 Re: Toshiba A200 - podświetlanie matrycy

przez janko23 • 5 października 2014, 13:49
Jak najprościej sprawdzić inwerter?

#7 Re: Toshiba A200 - podświetlanie matrycy

przez aprillo • 5 października 2014, 18:48
Na INVPWR_B+ podajesz napięcie znamionowe zasilacza, a na piny PWM i BKOFF 3.3V
