Belinea b.book 2.1 - zwarcie w układzie zasilania

Witam
Jak w tytule mam zwarcie w układzie zasilania w laptopie Belinea b.book 2.1 płyta główna PCB MAIN BD L53II REV: C1, P/N: 37GL53010-C1.
Proszę o pomoc w naprawie oraz schemat układu zasilania.

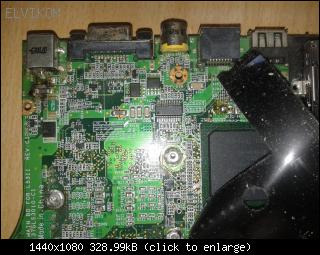

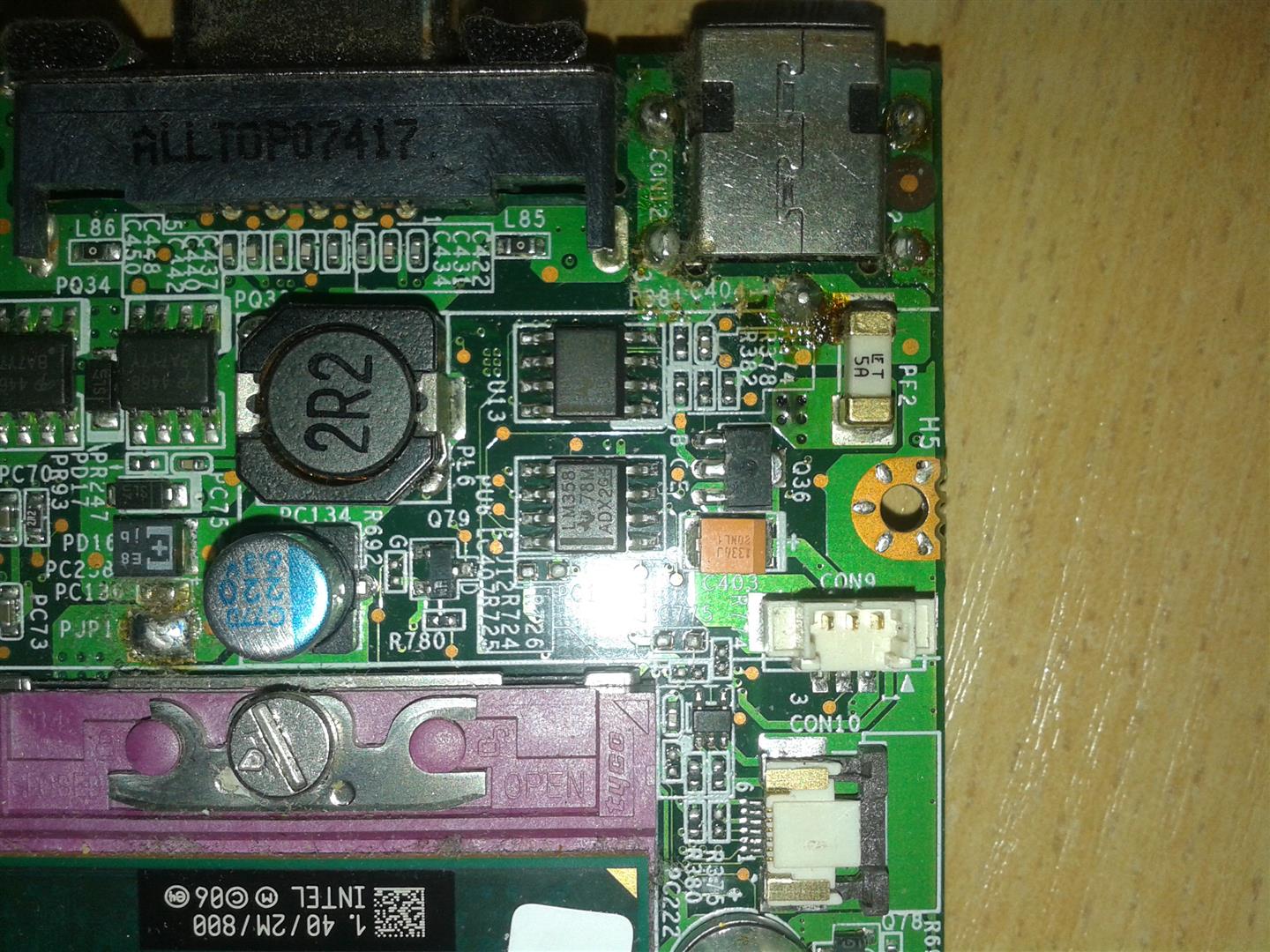

Poniżej załączam zdjęcie uszkodzeń płyty głównej.

W załączniku. Jeżeli jest zwarcie, to próba zwarciowa i znajdzie Kolega rozwiązanie.

Dziękuje. Z pomocą schematu wynika że zwarcie jest na PCB płyty. Obecnie uruchomiłem z pominięciem elementów PD3, PF2, PC26, PL2 podając zasilanie na PC43.
Niestety po podłączeniu zasilania żadna dioda się nie zapala na obudowie. Po wciśnięciu przycisku power zapala się dioda Power po czym po chwili zaczyna migać w dość wolnym tempie (analogicznie wygląda sytuacja z diodą od baterii). Wentylator również się nie załącza oraz bark jest jakichkolwiek innych oznak życia laptopa.

Zrób pomiary na cewkach, bez zasilania - rezystancja względem masy, z podłączonym zasilaczem i uruchomioną płytą napięcia na cewkach także względem masy.

Zrób pomiary na cewkach, bez zasilania - rezystancja względem masy, z podłączonym zasilaczem i uruchomioną płytą napięcia na cewkach także względem masy.

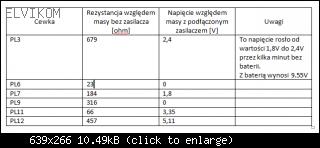

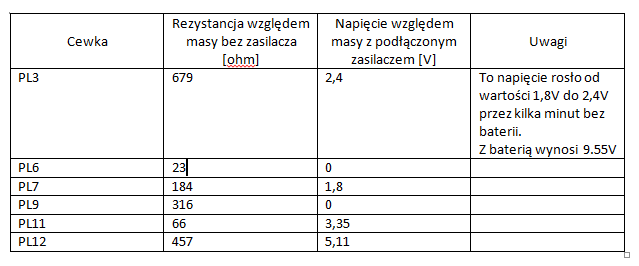

Wyniki pomiarów przedstawiam w tabeli:


Dziękuje i proszę o dalsze rady

PL3, PL7, PL11, PL12 są ok.
Brakuje pomiaru dla PL16 i PL17, dwie cewki zasilające CPU_CORE.

Co do PL6 i PL9, są to linie których napięcia wytwarzane przez układ PU9 (ISL6227).

Jakie napięcia występują na PU9 na nogach: 8, 13, 14, 21, 28?

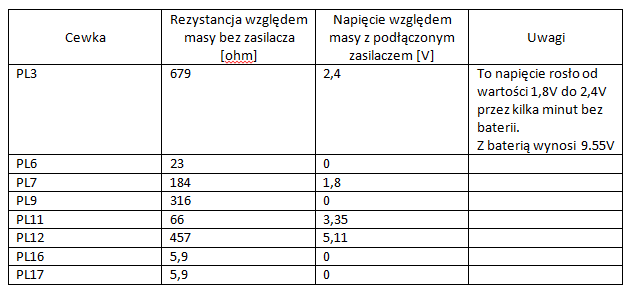

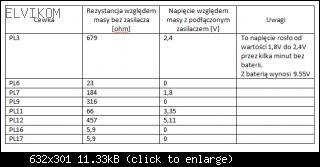

Uzupełnione wyniki pomiarów dla PL16 i PL17


Wyniki pomiarów dla PU9:
8 – 0V
13 – 0V
14 – 19V
21 – 0V
28 – 0V

Dodam że wszystkie pomiary wykonane bez pamięci RAM z zamontowanym CPU

Jeżeli bez CPU napięcia na cewkach PL11 i PL12 się nie zmienią, to wykonuj pomiary napięć bez CPU.

Sprawdź uwzględniając powyższe czy nastąpiła jakaś zamiana w pomiarach napięć.

Jeżeli tak, podmień CPU i wtedy sprawdź jak się płyta zachowuje, jeżeli nie:

Podaj rezystancję ze źródeł tranzystorów Q8, Q9, Q11, Q12 (nogi nr 1, 2, 3).
Podaj napięcia z diody D32.

Czy KBC, układ U24 (IT8512E) ma napięcie 3,3V na nodze 26?
Czy takie samo napięcie występuje na 8 nodze U25?

Jeżeli tak, to na początek BIOS do przeprogramowania, jeżeli po zaprogramowaniu pewnym wsadem nie wstanie płyta, a rezystancje z tranzystorów Q8, Q9, Q11, Q12 będą w porządku, to do wymiany będzie KBC.

Wszystkie pomiary wykonuj względem masy.

Tranzystory pomierzyłem, nie wiem czy do końca poprawnie. Szczegóły w tabeli poniżej.


Niestety nie odnalazłem diody D32 (w którym miejscu się ona znajduje lub w pobliżu czego jej szukać ?)

Napięcie na układzie U24 - 3,2V natomiast U25 - 3,32V

Biosu jeszcze nie przeprogramowałem. Rozumiem że U25 (EON E80-75HCP) to bios ?
Czy ta pamieć jest zamienna z inną ponieważ nie mogę znaleźć jej obsługi w moim programatorze (TL866)

Z góry dziękuje za pomoc.

Rezystancje na tranzystorach miały być mierzone względem masy, czyli plus miernika do źródła tranzystora a minus do masy płyty.

Wyraźnie zaznaczyłem to w poście.

indicheq napisał(a):Wszystkie pomiary wykonuj względem masy.

D32 to 3 nóżkowa dioda wyglądająca jak tranzystorek SMD.
Napięcia dla U24 i U25 są OK.

Tak, U25 to BIOS, po wylutowaniu i wpięciu w programator uruchom autodetekcję, masz programator TL866 MiniPro (Select IC => 25 Flash Detect). Powinno wyskoczyć EN25P80.

Obecnie w laptopie "znikło"napięcie na PL7 - 1.8V, pojawia się wyłącznie na sekundę po nacieknięciu przycisku power.

Rezystancje dla tranzystorów:
Q8 - 1232 ohm
Q9 - 530 ohm
Q11 - 1593 ohm
Q12 - 568 ohm

Bios przeprogramowany, wgrałem z wątku:
viewtopic.php?f=209&t=14296&hilit=o.book+2.1+bios
Niestety efekt bez zmian.

Natomiast diody D32 nie mogę odnaleźć na PCB, wydaje mi się że już wszystko sprawdziłem a jej nie widzę

Jaka jest teraz rezystancja na PL7 względem masy?

W tym modelu bardzo często dochodzi do zwarcia w laminacie w miejscu plusowego pina gniazda zasilania, wystarczy go usunąć i lekko rozwiercić otwór by usunąć zwarcie zwęglonej przelotki do pola masowego na wewnętrznej warstwie. Miałem już kilka takich samych lapków tego typu z tą usterką.

indicheq napisał(a):Jaka jest teraz rezystancja na PL7 względem masy?

Rezystancja to 167 ohm i 165 ohm w zależności od której strony cewki wykonywany jest pomiar.

aircat napisał(a):W tym modelu bardzo często dochodzi do zwarcia w laminacie w miejscu plusowego pina gniazda zasilania, wystarczy go usunąć i lekko rozwiercić otwór by usunąć zwarcie zwęglonej przelotki do pola masowego na wewnętrznej warstwie. Miałem już kilka takich samych lapków tego typu z tą usterką.

Jak pisałem wcześniej. Płytę uruchomiłem z pominięciem elementów PD3, PF2, PC26, PL2 podając napięcie na PC43.
Czy brak powyższych elementów może mieć aż takie znaczenie ?

Tam w miejscu przelotki nie tylko pole masowe występuje, na kolejnej warstwie masz zasilanie, więc usuń zwęglone fragmenty i dopiero sprawdzaj, pomimo że pominąłeś fragment układu wejścia nie oznacza że usunąłeś zwarcie.
