#1 Dell Inspiron 5720 17R DA0R09MB6H1 rev. H - identyfikacja PC7

przez rafal749 • 15 lipca 2014, 23:06
Witam,
Proszę o identyfikację kondensatora PC7, nie posiadam schematu i prawdopodobnie takiego nie ma.
Wstawiłem inny w takiej samej obudowie ale większy 0.22uF/25V.
Po podmianie PC7 laptop uruchamia się, widać logo Della i później czarny ekran - nie da wejść się do BIOSU, w międzyczasie trzeszczy coś w głośnikach.
Na pewno kondensator jest za dużej pojemności jak ktoś wie jaki był fabryczny to proszę o info.
Napięcia na płycie niby są w normie.

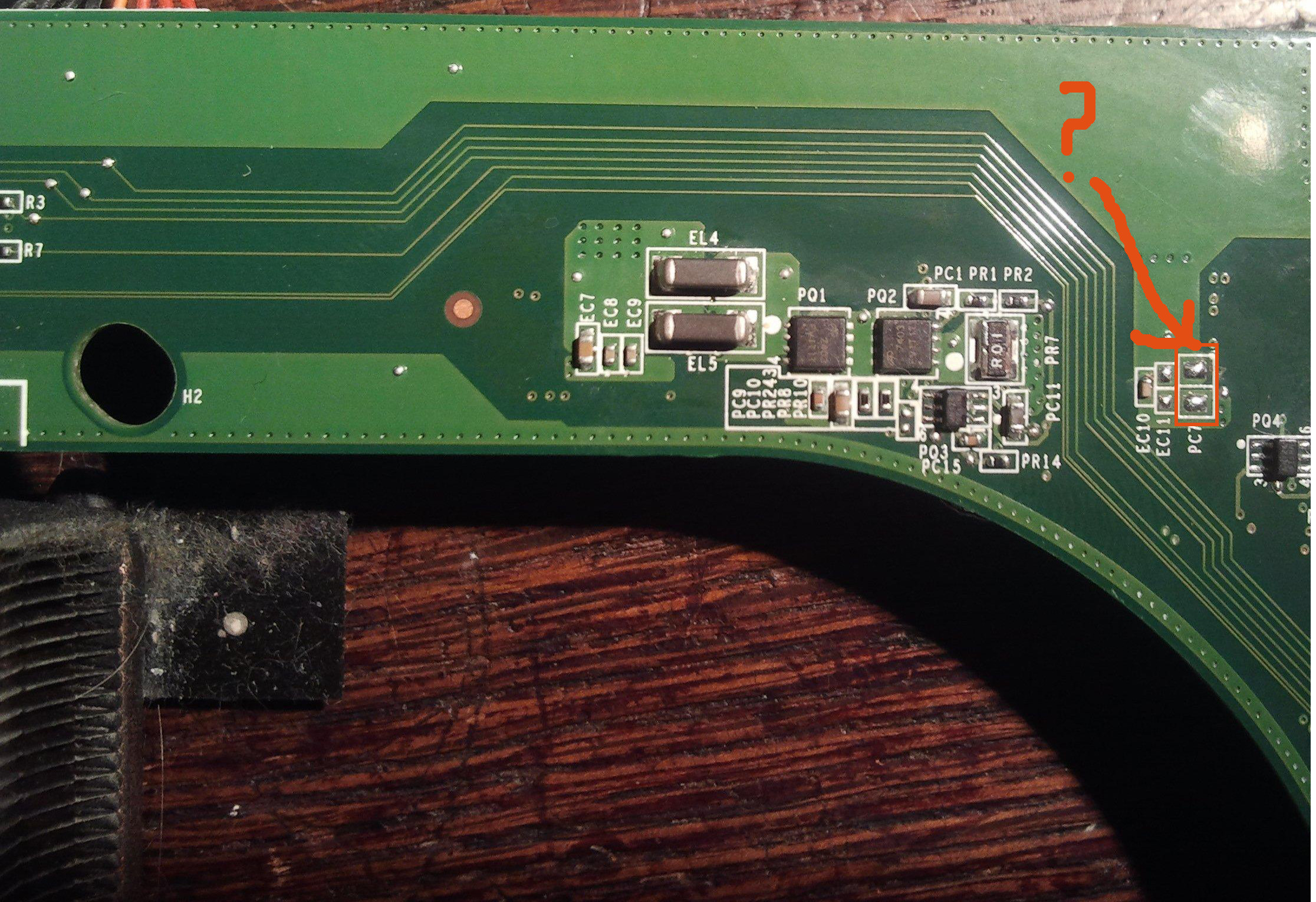

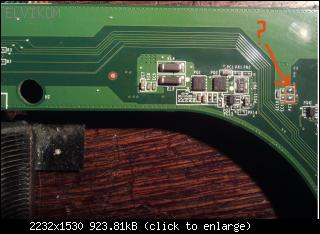

Obrazek
Zdjęcie zapożyczone nie jest moje.

Re: Dell Inspiron 5720 17R DA0R09MB6H1 rev. H - identyfikacja PC7

przez Google Adsense [BOT] • 15 lipca 2014, 23:06

#2 Re: Dell Inspiron 5720 17R da0r09mb6h1 rev. H - identyfikacja PC7

przez Vogelek23 • 17 września 2014, 11:48
PC7 - 10µF/25V (obudowa 0805).
EC11 (ten też powinien tam być) - 100nF/25V (obudowa 0603).

Re: Dell Inspiron 5720 17R da0r09mb6h1 rev. H - identyfikacja PC7

przez Google Adsense [BOT] • 17 września 2014, 11:48
