HP Pavilion DV6 HPMH-41-AB6200-E00G - martwy

Witam
HP DV6 płyta hpmh-41-ab6200-e00g, pobiera 2A, załącza się zabezpieczenie. Grzeją się dwa elementy a mianowicie PQ812,813 . Oba sprawdzone sprawne, cewki nie wykazują zwarcia, lecz na kondensatorach PC,833,834,839,840,852 także PR848 można zaobserwować 0 rezystancję względem masy. Domniemam że mam zwarcie w układzie TPS51125 lub on sam je wywołuje, lecz z braku schematu nie mogę połapać o co chodzi. Czy wspomoże mnie ktoś wycinkiem okolic w/w? Dziękuję i pozdrawiam.

1. Czy przeczytałeś dział Szkolenia?
2. Czy jesteś w stanie rozpoznać bez schematu, w jakim obwodzie pracują tranzystory PQ812 i PQ813?

Są zaraz za złączem zasilania więc główna linia zasilania. Pierwsze zabezpieczenie taka role odgrywają najpewniej, ale mając wycinek widzę co mam dalej itd. Wnioskuję że chodzi Ci o próbę zwarciową ze szkoleń będę ją wykonywał po powrocie z pracy.

Ps. Próba zwarciowa nie przynosi efektów napięcie podaje na dren PQ813. Pobór prądu wzrasta przy 1V do 1A (najwyżej podkręciłem do 4.5V pobór wzrósł do prawie 3A) Efekt grzeje się PQ813,PC852. Wymiana tych elementów nie wnosi niczego oba elementy wciąż się grzeją nic poza nimi nie jest nadmiernie ciepłe.

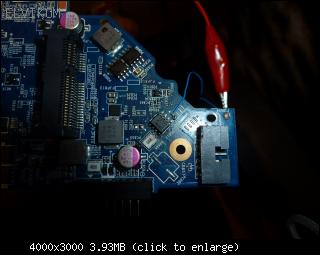

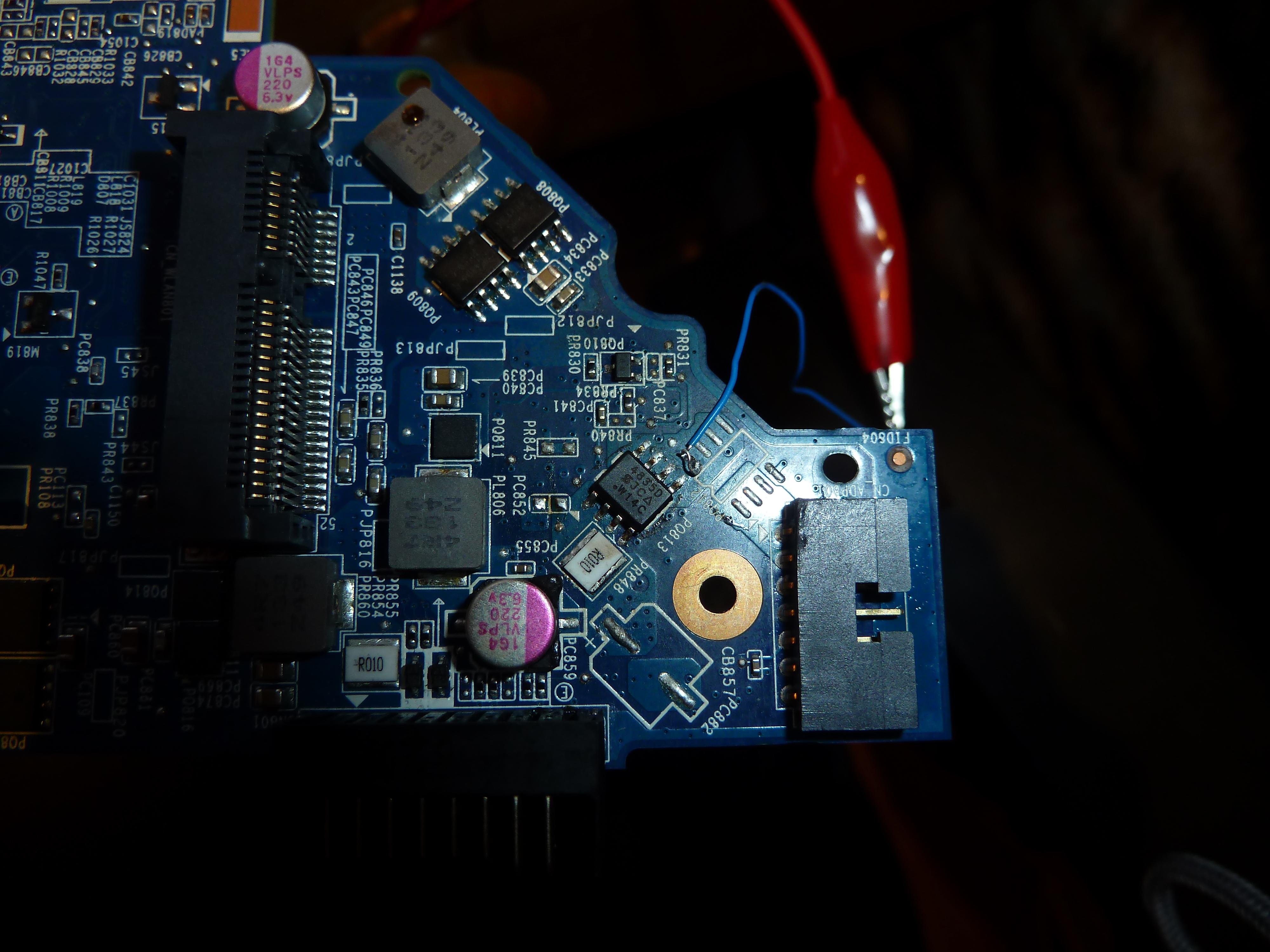

Nie mamy schematu, więc proszę zamieścić zdjęcie elementów PQ813 i PC852 wraz z okolicami.

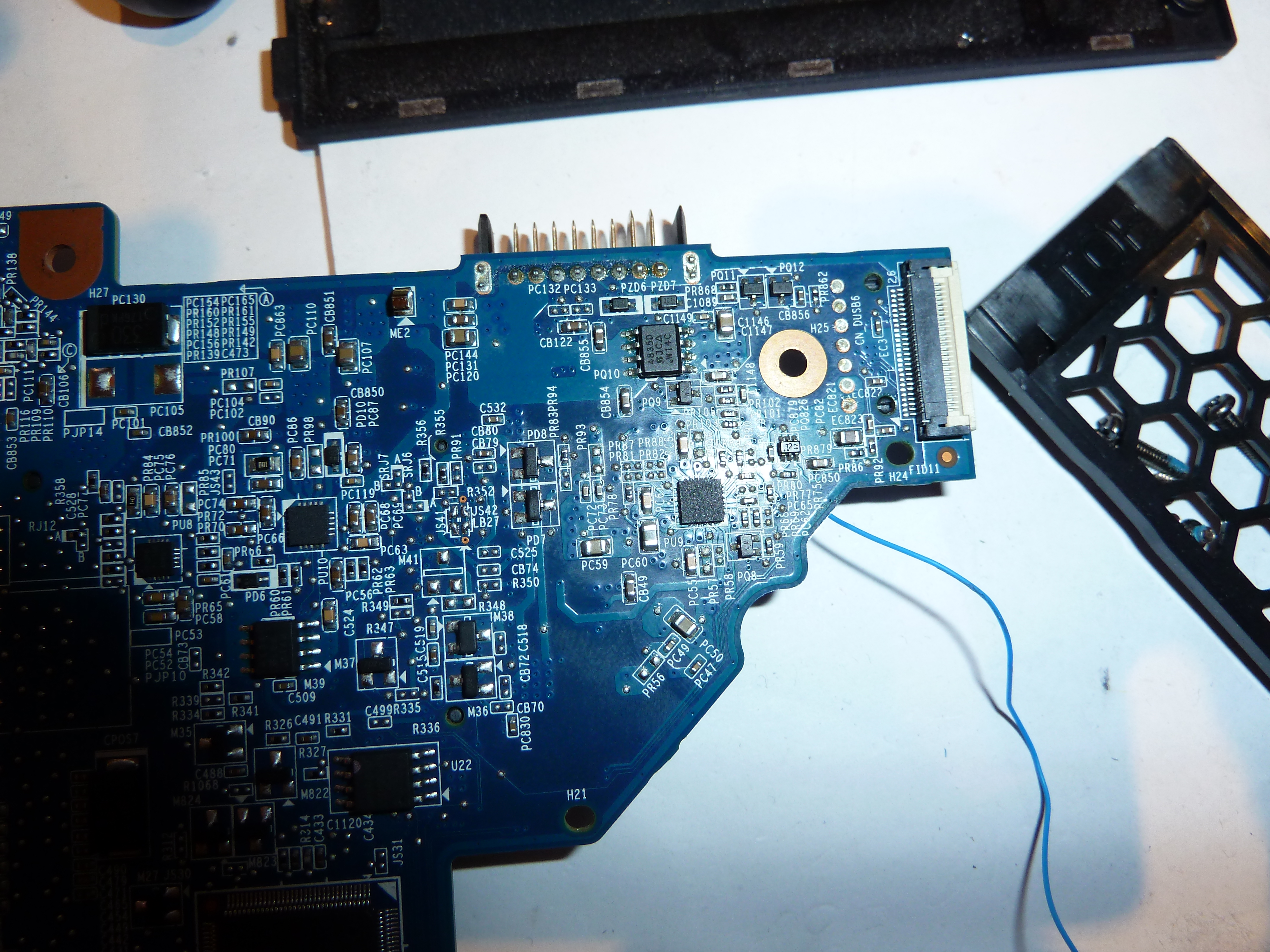

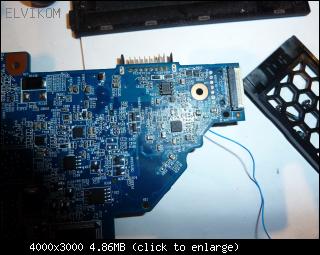

I druga strona okolice TPS51125

Porównaj kolego fragment schematu poniżej - to płyta HPMH-40GAB6600-B130. Numeracja tranzystorów PQ812, PQ813 oraz kondensatora PC852 się zgadza, więc może to coś ułatwi...

Swoją drogą sugeruję wykonać próbę zwarciową, ale na źródle PQ813.

Wylutuj PQ813 i próbę zwarciową zrób na jego ŹRÓDLE, zamiast na drenie.
EDIT: Kolega amorphe mnie uprzedził

Robiłem też i na źródle efekt brak grzejących się elementów pobór praktycznie identyczny , kręciłem do max 4.5V pobór około 3A dalej się obawiałem.

raval napisał(a):kręciłem do max 4.5V pobór około 3A dalej się obawiałem.

Przy próbie zwarciowej to nie napięcie jest istotne, lecz właśnie prąd. Proszę puścić co najmniej 5A (a jeśli zasilacz jest mocniejszy, można "kręcić" więcej). Warunkiem są również dobre (grube) przewody zasilające - jeśli mają mały przekrój, większość mocy wytraci się w tychże przewodach i nigdy nie znajdzie Kolega zwierającego elementu tą metodą.

Odnalazłem trzy kondensatory zwierające w okolicy procesora. Laptop działa bez zarzutu. Dziękuję i pozdrawiam.
