Emachines E730G LA-5891P rev 1.0 - lekko zalany.

Laptop eMachines E730G na płycie LA-5890 new 70, na pokładzie: i3, NB 216-0774007, SB SLGZS. Lekko zalane gniazdo matrycy oraz drobnica obok przetwornicy CPU. Płyta startuje, po uruchomieniu pobiera prąd 0,53A. Brak napięć na cewkach PL40, PL41 (przetwornica CPU PU27) oraz na cewkach PL14 (przetwornica GPU PU998), napięcia na pozostałych cewkach prawidłowe. Podmieniono przetwornicę CPU PU27, nic się jednak nie zmieniło.

Pomimo braku napięć na cewkach przetwornicy procesora jego rdzenie się grzeją czego nie rozumiem. Mostki SB i NB również się grzeją lecz bardzo lekko. Pomiarów dokonano z CPU i pamięcią RAM na pokładzie, bez baterii.

Pomiar na przetwornicy CPU PU27:
n.1 (ENABLE) 3,3V
n.2 (PWRGOOD) 0V
n.3 (IMON) 0V
n.4 (CLKEN) 3V
n.8 (TRDET) 5V
n.9 (VARFR) 5V
n.10 (VRTT) 0V
n.11 (TTSNS) 4,7V
n.25 (BST2) 5V
n.32 (PVCC) 5V
n.36 (BST1) 5.1V
n.37 (VCC) 5V
n.38 (PH1) 5V
PL40 0V
PL41 0V

Pomiar na przetwornicy GPU PU998:
n.2 (PGOOD) 0V
n.3 (VIN) 18,8V
n.4 (VCC) 5V
n.5 (EN) 0V
PL14 0V

Measure the voltages on pins 11, 10, 13, 12 of U21
voltages on all pins of Q15

Measure the voltages on pins 11, 10, 13, 12 of U21
voltages on all pins of Q15

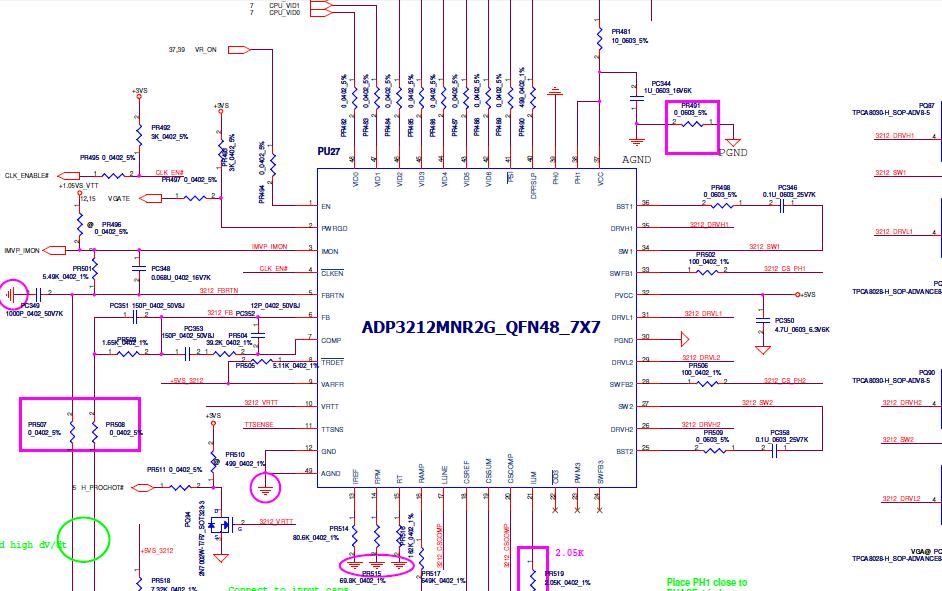

Measurement of the drawing.

Pomiar na przetwornicy CPU PU27:
n.11 (TTSNS) 4,7V

TTSNT is OK?

I was once a problem, faulty driver CPU (no pgood CPU) block start GPU driver.

Po zdemontowaniu układu U44 i podaniu 3V na n.4 (SYS_PWROK) z zasilacza serwisowego przetwornica PU998 startuje i pojawia się prawidłowe napięcie +VGA_COREP 1.1V.
Wobec tego nasuwa się wniosek, że brak sygnału VGATE (PGOOD) z przetwornicy CPU blokuje start przetwornicy GPU.

Co może być powodem że przetwornica CPU nie działa prawidłowo. Uszkodzony most północny może dawać takie objawy (zalane było gniazdo matrycy)?

Czy procesor podstawiałeś?
Podaj jakie masz rezystancje na cewkach CPU, z włożonym procesorem i bez niego.
Czy płyta reaguje na włącznik, czy odrazu po włożeniu kabla zasilającego sama startuje?

Czy procesor podstawiałeś?

Nie był podstawiany, nie posiadam drugiego.

Podaj jakie masz rezystancje na cewkach CPU

Bez procesora:
PL40 690 OHM
PL41 690 OHM

Z procesorem:
PL40 65 OHM
PL41 65 OHM

Czy płyta reaguje na włącznik, czy odrazu po włożeniu kabla zasilającego sama startuje?

Płyta sama nie startuje, trzeba ją włączyć włącznikiem, po wystartowaniu pobiera 0.5A, natomiast w spoczynku 0.034A. Płyta prawidłowo reaguje na włącznik, jednak zauważyłem że średnio raz na 10 uruchomień trafia się przypadek że po sekundzie się wyłączy.

Po zdemontowaniu układu U44 i podaniu 3V na n.4 (SYS_PWROK) z zasilacza serwisowego przetwornica PU998 startuje i pojawia się prawidłowe napięcie +VGA_COREP 1.1V.

Jeszcze jeden drobny szczegół który może mieć jakieś znaczenie: bez procesora na pokładzie nie da się wymusić napięcia +VGA_COREP 1.1V, pojawia się tylko przy włożonym procesorze i wymuszeniu sygnału SYS_PWROK.

Measure the voltages on all the pins of Q24, Q18
reflow bridge

Po zdemontowaniu układu U44 i podaniu 3V na n.4 (SYS_PWROK) z zasilacza serwisowego przetwornica PU998 startuje i pojawia się prawidłowe napięcie +VGA_COREP 1.1V.
Wobec tego nasuwa się wniosek, że brak sygnału VGATE (PGOOD) z przetwornicy CPU blokuje start przetwornicy GPU.

Co może być powodem że przetwornica CPU nie działa prawidłowo. Uszkodzony most północny może dawać takie objawy (zalane było gniazdo matrycy)?

Measure the voltages on all the pins of Q24, Q18
reflow bridge

No signal VGA_ON is not a problem. Problem is no signal n.2 U27 (PWRGOOD). If enforces PGOOD signal from the CPU, syganał VGA_ON is present and PL14 is present 1.1V (dismantled U44 and forcing 3V SYS_PWROK).

Vgate (pgood cpu) can be blocked by Q48
Check the voltages on Q48

Vgate (pgood cpu) can be blocked by Q48
Check the voltages on Q48

Element R691 is not soldered.

I do not understand the results of this measurement.

First measurement Q48:
n.1 0V
n.2 3.3V
n.3 0V

Second measurement Q48:
n.1 0V
n.2 3.3V
n.3 0V

Third measurement Q48:
n.1 0V
n.2 3.3V
n.3 0V

Fourth measurement Q48:
n.1 3.16V
n.2 0V
n.3 0V

The fifth measure Q48:
n.1 0V
n.2 3.3V
n.3 0V

The sixth measure Q48:
n.1 0V
n.2 3.3V
n.3 0V

The seventh measure Q48:
n.1 0V
n.2 3.3V
n.3 0V

Eighth measurement Q48:
n.1 3.16V
n.2 0V
n.3 0V

Etc...

CLK_ENABLE ranged from pin 4 of PU27
The datasheet gives this description for the pin4

Clock Enable Output. Open−drain output. A low logic state enables the CPU internal PLL clock to lock to the external clock

Probable fault PU27

Probable fault PU27

PU27 was replaced, possibly broken sold.

I wonder if NB not to block the CPU. Was heavily flooded nest LVDS1 pin 1,2,3,4 and pin 38,39.40.

Description for the pin2

Power−Good Output. Open−drain output. A low logic state means that the output voltage is outside of the
VID DAC defined range

Desoldering and PR497 measure on pin 2 of PU27 = 3v (power on)

I have a new discovery, what should be the correct voltage n.16 (RAMP) PU27? I have 0V.

PR517
n.1 0V
n.2 0V

PR520
n.1 0V
n.2 0V

PQ87
n.5, n.6, n.7, n.8 = 19V





Co znaczy "Connect to input caps" na rysunku powyżej? Pin ten jest fizycznie połączone z +CPU_B+ czy nie?

Description for the pin16

PWM Ramp Slope Setting Input. An external resistor from the converter input voltage node to this pin sets
the slope of the internal PWM stabilizing ramp used for phase−current balancing

PR520
n.1 0V
n.2 0V

broken link
check continuity with meter (+CPU_B+ with PR520)
if this does not make a connection with a wire

broken link

Link repaired:
n.2 PWRGOOD 3,3V
PL40, PL41 0.78V with CPU
PL40, PL41 1.1V without CPU

Is another problem:
Mainboard operates five seconds, then restart, again operates five seconds, restart....... etc
Current gets 0,52A.
+VGA_core is sometimes present (very rarely).

Try the new bios.

Try the new bios.

Bios podminiony przy KBC oraz SB - bez zmian.

W desperacji:
-podmieniony KBC
-podmieniony most północny NB

Podmieniając bios przy SB zauważyłem jedna dziwną rzecz, bez względu jakim biosem zaprogramuję kość, jak również czy uruchamiam płytę z kością czy tez bez kości, efekt jest taki sam, 5 sekund pracy, restert itd.

Normalną rzeczą jest że uruchomienie płyty bez kości nic nie zmienienia? Ten sam prąd pobiera, tak samo wyglądają restarty. Przebiegi na kwarcach przy SB oraz KBC obecne.

CPU and NB and SB heat?

CPU and NB and SB heat?

Yes...
