Re: Dell Alienware 18 Compal LA-9331P VAS00 can't detect LCD
от Google Adsense [BOT] • 15 Апрель 2014, 09:52
Check voltage at pin9 LVDS connector with and without cable. With cable should be 0V and without 3V. Usually there is a resistor connected to ground (around 100ohm) through cable to this pin9. U can force pulling down with a resistor to do a test.
-- Tuesday, 15 Apr 2014, 12:31 --
viewtopic.php?f=213&t=29464
-- Tuesday, 15 Apr 2014, 12:31 --
viewtopic.php?f=213&t=29464
If you are satisfied with my help, look here:
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point

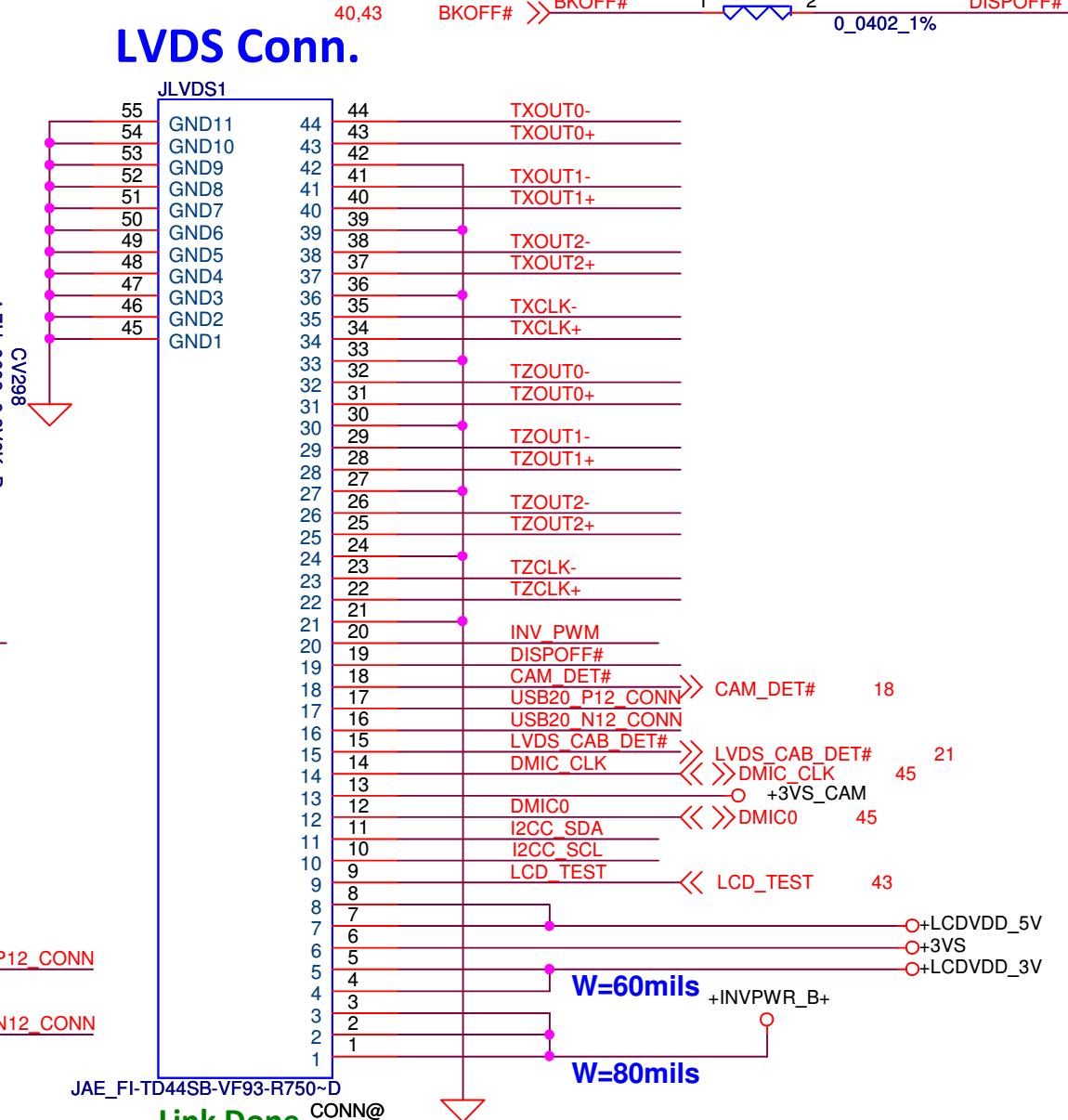

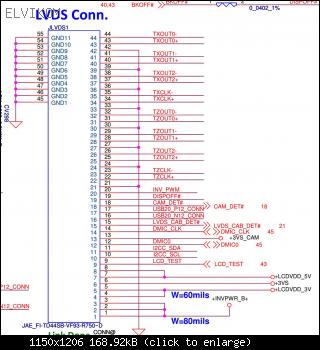

My pinouts by JLVDS are different as schematics La-9331P X00.
I can't find schematics VAS00 anywere
Matherboard doesn't read lvds eeprom, doesn't try to do it.
LVDSVDD is absent. I set jamper to mosfet lcd power.
-- Połączono --
I detect my jlvds pinouts:
1,2,3 - +inv
4,5,6 - lcd vdd
7 - eeprom vdd
8,9 - ttprom data/clock
10,11,12,13,14,15 - camera module
16 - ???? connect with ground wit and without cable
17 - cam
18 - BL on/off
19 - BL PWR
20 - ??? nowhere connect lcd and cam module
21,22,23..... - ground and lvds
20 pin. 3.3v is there with cable. I try connect it with ground. And I getn't result :(
I can't find schematics VAS00 anywere
Matherboard doesn't read lvds eeprom, doesn't try to do it.
LVDSVDD is absent. I set jamper to mosfet lcd power.
-- Połączono --
I detect my jlvds pinouts:
1,2,3 - +inv
4,5,6 - lcd vdd
7 - eeprom vdd
8,9 - ttprom data/clock
10,11,12,13,14,15 - camera module
16 - ???? connect with ground wit and without cable
17 - cam
18 - BL on/off
19 - BL PWR
20 - ??? nowhere connect lcd and cam module
21,22,23..... - ground and lvds
20 pin. 3.3v is there with cable. I try connect it with ground. And I getn't result :(
Re: Dell Alienware 18 Compal LA-9331P VAS00 can't detect LCD [РЕШЕНО]
от Google Adsense [BOT] • 17 Апрель 2014, 10:06
