#1 Fujitsu Siemens Amilo Ui3520 ładowanie ok brak reakcji na przycisk power


от msiedlin 17 Февраль 2014, 21:14
Witam Wszystkich, to mój pierwszy post na forum więc proszę o wyrozumiałość :).
Walczę z Laptopem
Fujitsu Siemens amilo ui3520 mini
PCB :CW0a0 CW0A0MB 08/21/2008 ver 04
Posiłkuję się schematem CW0A0 ver 0.1
Sytuacja:
Po podłączeniu do zasilacza miga dioda ładowania baterii - bateria się ładuje po naładowaniu dioda swieci światłem ciągłym.
Brak reakcji na przycisk power.
Pomierzono:
przetwornica główna startuje napięcia 5.2V i 3.3V na cewkach L9 i L10 ponadto przetwornice tą mozna włączac przyciskiem power (zasilanie z baterii) lub jest stale włączona (zasilanie z zasilacza).
Po wciśnięciu i trzymaniu przycisku POWER pojawiają się napięcia 5VDDA i 3VDDA po puszczeniu znikają. Identycznie jak sygnał DCON.
Napięcia 5VDDM i 3VDDM nie pojawiają się należy jednak zaznaczyć, że pojawienie się tych napięć uzależnione jest od sygnału SUSTATB# który jest cały czas na HI- (napięcie 5,2V) (tutaj moja wątpliwość odnośnie oznaczenia# czy należy rozumieć ze w tym samym momencie sygnał sustatb#=lo gdy sygnał sustatb=Hi ?) .
Na PM_RSMRST pojawia się HI (3V) na chwilkę po włączeniu i szybko zanika lecz gdy się trzyma przycisk power cały czas jest na HI.
Oscylacje na KBC na kwarcu 4MHz są obecne
Oscylacje na ICH7M są o bardzo małej amplitudzie o ile się nie mylę ok 50mVpp i gasną pod obciążeniem sondy.
Pozostałe przetwornice martwe.
Wielka prośba o sugestie w diagnozie temat traktuje jako pole zdobywania doświadczeń w naprawie laptopów

// Usunięto obrazki - zasady działu p. 4: viewtopic.php?f=213&t=15229

Pozdrawiam
Michał

Re: Fujitsu Siemens Amilo Ui3520 ładowanie ok brak reakcji na przycisk power


от Google Adsense [BOT] 17 Февраль 2014, 21:14

#2 Re: Fujitsu Siemens Amilo Ui3520 ładowanie ok brak reakcji na przycisk power


от indicheq 18 Февраль 2014, 10:29
Czy cewki nie posiadają niebezpiecznych rezystancji względem masy? Proponował bym w pierwszej kolejności zainteresować się wsadem BIOS. Kolejny trop to KBC.

#3 Re: Fujitsu Siemens Amilo Ui3520 ładowanie ok brak reakcji na przycisk power


от msiedlin 19 Февраль 2014, 00:15
Właśnie myślałem o przeprogramowaniu flasha.
Natomiast mam pytanie, być może lamerskie , czy program zawarty w kości Flash_bios bierze udział w wybudzaniu laptopa z trybów S5 S3 do S0 ?
Ponieważ tu ewidentnie laptop nie przechodzi do stanu S0 gdyż nie budzą się wszystkie przetwornice - miedzy innymi do zasilania procesora.
Pytam ,bo nie chciałbym wykonywać niepotrzebnych kroków.

Dzięki za zainteresowanie tematem i pomoc

Pozdrawiam

#4 Re: Fujitsu Siemens Amilo Ui3520 ładowanie ok brak reakcji na przycisk power


от Laptopik 19 Февраль 2014, 10:29
Program wykonuje różne ważne prace, zaprogramuj kośc bios od tego się powinno zaczynac w takich i podobnych przypadkach.

#5 Re: Fujitsu Siemens Amilo Ui3520 ładowanie ok brak reakcji na przycisk power


от msiedlin 20 Февраль 2014, 01:12
Zrobiłem międzyczasie programator do SPI_Flash sczytałem zawartość flasha 25l800 zapisałem go sobie. Skasowałem kostkę i chciałem zaprogramować plikiem *.rom z rozkompresowanej paczki z zawartością biosu ze strony siemensa, ale tu napotkałem problem otóż pliki różnią się długością oryginalny ma 1024kB a plik rom ma 1045kB i programator protestuje :( .
Może ktoś poratuje sprawdzonym wsadem flash_biosu do tej rewizji płyty lub doradzi jak go zdobyć, ewentualnie może coś da się zrobić z tym plikiem *.rom choć nie jestem pewny czy to bios do tej rewizji płyty wiem tylko że jest do amilo ui3520.

Z góry dziękuje za pomoc.
Pozdrawiam
Michał

#6 Re: Fujitsu Siemens Amilo Ui3520 ładowanie ok brak reakcji na przycisk power


от Vogelek23 20 Февраль 2014, 02:13
Do sprawdzenia.



Необходимо авторизоваться для просмотра вложений в этом сообщении.

#7 Re: Fujitsu Siemens Amilo Ui3520 ładowanie ok brak reakcji na przycisk power


от msiedlin 20 Февраль 2014, 20:33
Dzięki za pliczek ten się zaprogramował bez protestów. Weryfikacja ok - jednak nic to nie pomogło :( .Już nie mam pomysłów na niego... ale nic może jeszcze się coś uda wymyślić. W końcu jest to dobry poligon doświadczalny :) . Sprawdzę jeszcze te oporności cewek niedziałających przetwornic.
A jeszcze jedno może dodam użytkownik tego laptopa twierdzi ,że jak się zaczął psuć to raz się włączał raz nie. Do mnie już przyjechał martwy.

Pozdrawiam
Michał

#8 Re: Fujitsu Siemens Amilo Ui3520 ładowanie ok brak reakcji na przycisk power


от msiedlin 21 Февраль 2014, 19:02
Podaje rezystancje cewek względem masy :
L9=οο (nieskończoność nie ma w znakach specjalnych :) )
L10=οο (nieskończoność )
L13=22,2Ω
L34=οο (nieskończoność )
L44=42,7Ω
L54=177Ω
L55=οο (nieskończoność )
Może to da jakiś pogląd ja od początku kierowałem się w kierunku mostu południowego ponieważ ma taką marną oscylacje chciałem zmierzyć oscylator po buforze w punkcie T10 sygnał susclk wyprowadzenie C20 SB ale nie mam takich zdolności aby go namierzyć na PCB :)

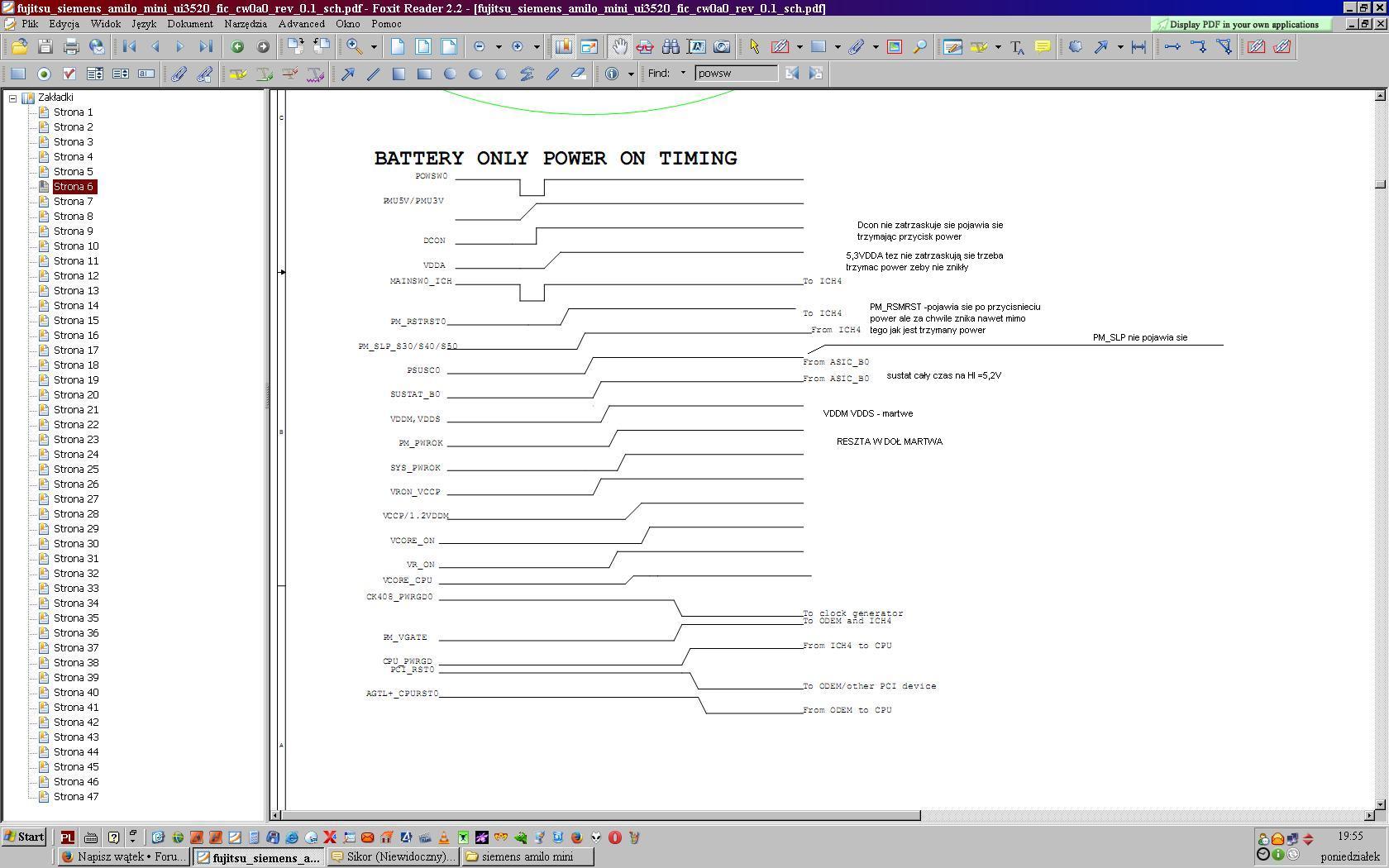

załączam co zauwazyłem odnośnie sekwencji sygnałowej na rysunku z komentarzami może to nasunie poprawną diagnozę :)

Może ktoś się orientuje czy na każdym sprawnym moście południowym są na tyle silne oscylacje ze można je pomierzyć zwykłą sondą oscyloskopową? Impedancja mojej sondy to 1MΩ i 20pF. sprawdzałem 2 stare płyty komputerowe i spokojnie da się namierzyć nie wiem jak jest z nowszymi mostami.


Pozdrawiam Michał
