Acer Aspire 7540G, płyta JV71-TR8, pobór prądu 0,15A, nie startuje

Witam,
Laptop jak w temacie - 7540G, płyta JV71-TR8, stłuczona matryca.

Po wymianie matrycy laptop nie startuje. Pobór prądu w spoczynku 0,15A po kliknięciu power brak zmian.
RAM i Procesor na 100% sprawny.

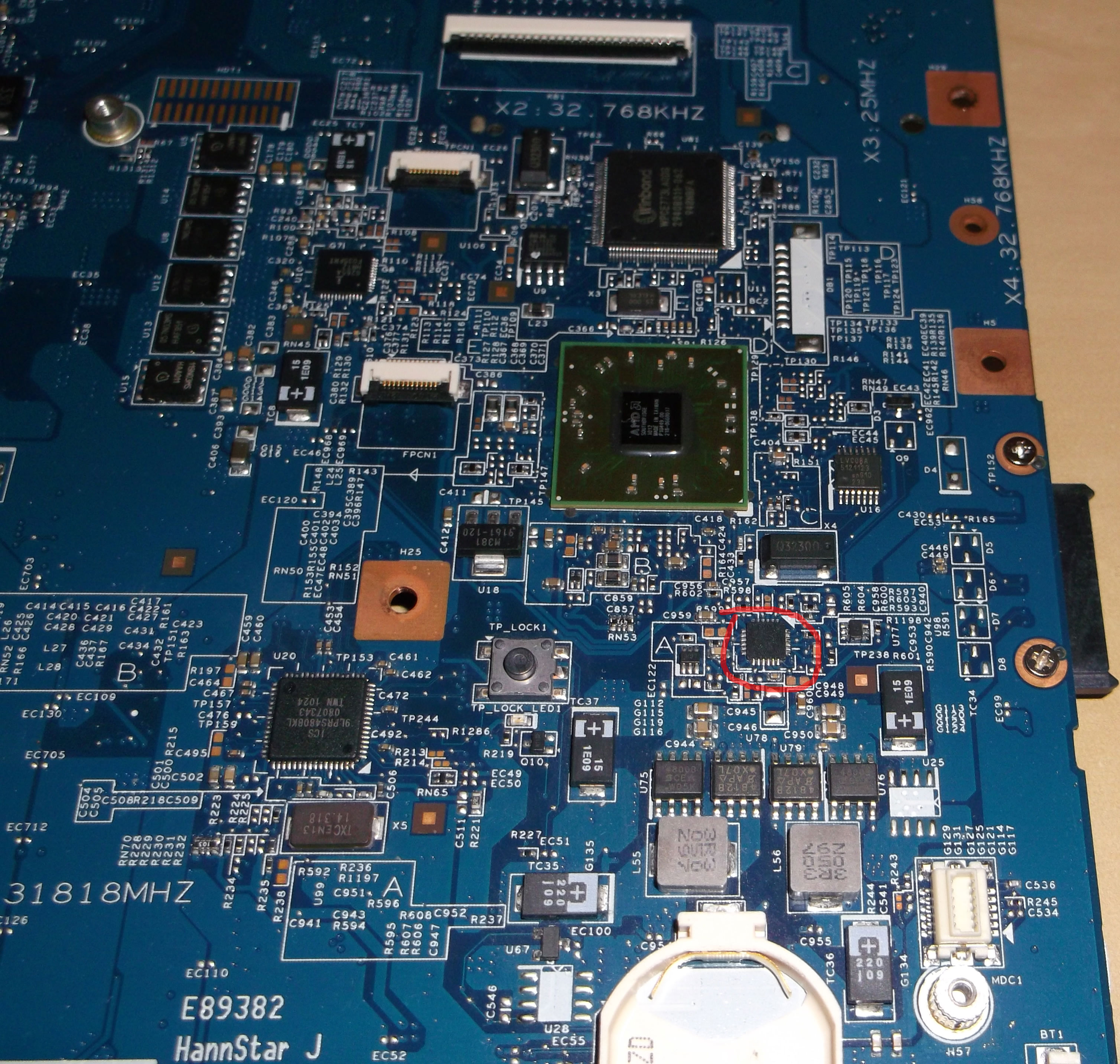

Grzeje się układ "CJ=CJ HOU" ( zaznaczony na zdjęciu ).

Podejrzewam KCB - czy słusznie?

Z góry dziękuję za okazaną pomoc w naprawie płyty.

rmx333 napisał(a):
Podejrzewam KCB - czy słusznie?

Słusznie, a jakieś pomiary w jego zasilaniu?

Zanim podejrzenia przejdą w czyny to sprawdź czy kbc ma zwarcie w zasilaniu i czy wspomniany układ grzeje się bo ma zwarcie na LDO czy też po prostu jest uszkodzony.

L55 - 0V
L56 - 0V

Jedyna napięcie jakie znalazłem to na L31 - 4V i spada.

RT8205 ma zwarcie na n8 z wątku viewtopic.php?f=213&t=23666&p=91475&hilit=RT8205#p91475 wynika że to KBC.

Nie wiem jak to sprawdzić, nie mam żadnych schematów.

Dopiero się uczę i jeśli piszę głupoty to z góry przepraszam.

W koło KBC są kondensatory ceramiczne, niektóre są wlutowane pomiędzy zasilaniem tego układu, a masą. Tam najłatwiej sprawdzić czy KBC ma zwarcie, łatwo to tez ocenić mierząc w zasilaniu kostki biosu. Można też użyć zasilacza serwisowego i do zwartej gałęzi podłączyć 1v w celach diagnostycznych, najczęściej zwarty element wydziela ciepło.

Na jednym kondensatorze ceramicznym obok KBC jest zwarcie - C139, na zasilaniu kostki biosu również jest zwarcie. Dodatkowo obok grzejącego się RT8205 jest zwarcie na kondensatorze C959.

Czy jeszcze coś mogę sprawdzić ? Po ściągnięciu KBC zwarcia powinny zniknąć i to było by potwierdzenia w 100% ?

Zdejmiesz kbc to się przekonamy, ale raczej diagnoza jest trafna.

Po wymianie kbc laptop wstaje, świecą się diody reaguje na przycisk power jednak nie daje obrazu. Dla pewności zrobiłem jeszcze reflow grafiki też nie pomogło. Na cewkach wróciły napięcia L55 - 3,53V L56 - 5,16V po kliknięciu power bez zmian. Po starcie płyty nie ma możliwości wyłączenia przez przytrzymanie power.

Tak się kończy wymiana matrycy z wpiętą baterią

Sprawdź dokładnie czy KBC jest prawidłowo wlutowany. Może któreś nóżki zwierają lub są niedolutowane (najlepiej pod mikroskopem).

Jaki prąd pobiera płyta podczas startu ?

Witam, odgrzebuję temat.

Pobór prądu po starcie płyty: 2,08A
Zaraz po starcie grzeje się ICS 9LPRS480BKL - U20 ( jest to chyba zegar systemowy ), większość kondensatorów obok U20 ma zwarcie do masy np. C459, C500.

Podejrzane elementy o małej rezystancji do masy:
L32 - 11,8Ω
L62 - 0,8Ω
L57 - 0,8Ω

U40: D-15,3Ω, S-3,5Ω, G-106kΩ
U85: D-3,5Ω, S-3,5Ω, G-15MΩ

Byłbym wdzięczny za jakieś sugestie.

Witaj

Zweryfikuj oporność na L57, nie możesz mieć równocześnie na niej 0,8Ω oraz na U85: D - 3,5Ω, jeżeli na S też masz 3,5Ω (jest podpięte fizycznie do masy więc powinno być 0) to masz tam zwarcie, wylutuj i sprawdź U85.
Na schemacie nie znalazłem L62

Na pewno masz napięcia na wszystkich cewkach? Miałem parę przypadków, że brak resetu/wyłaczenia wynikał z braku jakiegoś napięcia (nie startował POST).

Wylutowałem U85, błędy w pomiarze były chyba z jego przyczyny. Sprawdzam kilka razy i raz ma duży opór na D-S a raz jest zwarcie także pewnie U85 do wymiany. Bez U85 na L57 nadal jest 0,8Ω więc gdzieś musi być jeszcze zwarcie.

Również na schemacie nie mogę zlokalizować L62 a na płycie mam zaraz obok ( przy ramie grafiki ).

W trakcie pomiarów MOSFETA możesz zamykać kanał S-D wysterowując bramkę napięciem z miernika (tranzystor może okazać się sprawny).

Zrób próbę zwarciową w tej gałęzi, zobaczysz co Ci się grzeje.

Piszesz o zwarciu np. na C500, jaka tam jest rezystancja (zrób dokładne pomiary)?

Ze schematu wynika że jest to linia 1,8V więc tyle ustawiłem na serwisowym, brak zwarcia a pobór 0,81A. Gdy puszczone jest napięcie to na U85 pojawia się 138Ω, wygląda że jest dobrze. Dziwne dla mnie jest to że gdy puszczam 1,8V na serwisowym to na U85 czy na L57 mam tylko 0,03V. Nie zauważyłem również grzejących się elementów.

Co do kondensatorów to: C500 - 5Ω, C459 - 5Ω, wydaje mi się że tutaj powinien być większy opór. Tak jak pisałem obok jest U20 który bardzo się grzeje.

rmx333 napisał(a):Co do kondensatorów to: C500 - 5Ω, C459 - 5Ω, wydaje mi się że tutaj powinien być większy opór. Tak jak pisałem obok jest U20 który bardzo się grzeje.

Ma być około 30k na c459, 3,5k na c500.

ado napisał(a):

rmx333 napisał(a):Co do kondensatorów to: C500 - 5Ω, C459 - 5Ω, wydaje mi się że tutaj powinien być większy opór. Tak jak pisałem obok jest U20 który bardzo się grzeje.

Ma być około 30k na c459, 3,5k na c500.

Ciekawa informacja, przecież C459 i C500 to kondensatory filtrujące w linii 3D3V_S0, rezystancja musi być taka sama.

Co do próby zwarciowej to prawdopodobnie masz zasilacz serwisowy o zbyt małej wydajności prądowej i stąd brak możliwości wymuszenia wyższego napięcia niż te 0.03V

morph napisał(a):

ado napisał(a):

rmx333 napisał(a):Co do kondensatorów to: C500 - 5Ω, C459 - 5Ω, wydaje mi się że tutaj powinien być większy opór. Tak jak pisałem obok jest U20 który bardzo się grzeje.

Ma być około 30k na c459, 3,5k na c500.

Ciekawa informacja, przecież C459 i C500 to kondensatory filtrujące w linii 3D3V_S0, rezystancja musi być taka sama.

Co do próby zwarciowej to prawdopodobnie masz zasilacz serwisowy o zbyt małej wydajności prądowej i stąd brak możliwości wymuszenia wyższego napięcia niż te 0.03V

Czyli rezystancja jest prawidłowa czy nie ? Zasilacz serwisowy mam RXN-305D.
