Pavilion DV7-1270us(JAK00 LA-4083P_Rev1.0) identyf.elem

Przestał ładować baterię na której dojechał do końca.

Brak reakcji na Power BTN. LED przy gnieździe zasilania nie świeci.

Napięcia na złączu zasilania PJP1.
1 - +19,23V (red)
2 - 1,21V (white)
3 - NC
4 - masa (black)
5 - -0,062 (po dotknięciu palcem ~ -7V) (yellow)

Układ ładowania na BQ24740. Nap. na pin 28 wynosi tylko 2,45V.
KB926 posiada wszystkie napięcia zasilające 3,3V
Nie widzę reakcji na Power BTN jeśli chodzi o napięcia na płycie.

Wielka prośba o identyfikację:
zwartego PC110 ?
lekko wybrzuszony 330uF obok PL503.

PR108 ma wartość 175 Ohm, a na nim napisane jest 100 więc powinien mieć 10 Ohm ?

Pomiary w płycie:
PR3 – 9,91 K ?
PR2 – 9,89 K ?
R919 – 9,96 K ?
PR107 – 38,4 K ?

Na podstawie porównania schematów dv7 - La-4082P, - 4091P, -4093:
PC110 = 1uF/25V
PR108 = 10 Ohm

PR108 - 10Ω. Jeśli ma przerwę lub zbyt dużą rezystancję, należy go wymienić.
Brak napięcia PVCC (19V) na n. 28 chargera może skutecznie unieruchomić płytę.

Dodatkowo zmierz napięcie na drenie PQ103 (względem masy, zasilanie sieciowe).

Pozostałe elementy:
PC110 - 1µF/25V
PR1 - 340kΩ
PR2 - 10kΩ
R919 - 10kΩ
PR107 - 47kΩ

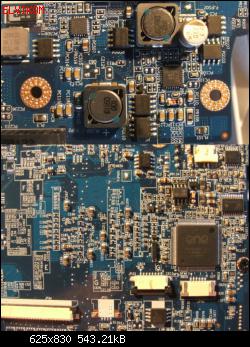

Przypomnę, że był wzdęty kondensator 330uF stojący obok cewki PL501. Nie miałem takiego tantala i wstawiłem SMD taki jak widać na focie.

Natomiast po wstawieniu wstępnie za PR108 -> 100 Ohm przetwornica BQ i dławiki PL503 i PL102 zaczęły się grzać, zaczęły się grzać MOSFETY PQ108 i PQ110, a więc gdzieś jest zwarcie.

Kondensator PC110 jest jednak dobry i sprawdzając bez wylutowywania chyba zwarty jest PQ503 (26 Ohm między D-S) i nie można nim sterować...Brak napięcia zasilającego na TPS51124 i są chyba zwarte PQ702,PQ703 obok proca (pełne zwarcie D-S). To samo po wyjęciu proca. Czy to normalne ? Nie widzę schematu :(

Myślę, że PR108 jest rezystorem bezpiecznikowym. Muszę uważać bo przetwornica szybko się nagrzewa. Na drenie PQ108 mam 19,26V względem masy zasilacza, a na bramce 8,1V.

Jeśli chodzi o PQ701 to również tutaj dochodzi 19,26V na dren. Obok właśnie stoją podejrzane PQ702 i 703.

Tak jak podejrzewałem PR108 po wstawieniu 10 OHm spalił się natychmiast, czy to nie jest przypadkiem rezystor w zasilaniu układu BQ ? Jeśli tak to sam układ może być uszkodzony lub jest zwarty któryś z mosfetów obok. Czy ktoś dysponuje kawałkiem mapy zasilania np: do LA-4082P ? ponieważ są prawie identyczne.

4082P mam, ale tam masz inne oznaczenia elementów.

Dziękuję za mapę...

No tak czyli na 99% uszkodzony jest BQ.
Obciąża mocno zasilanie jeśli wstawiam rezystor 100 Ohm na PR108 i grzeją się wtedy Mosfety PQ 108 i PQ110 którymi steruje i cewka PL102.

Kocham Basię ale z Tychów
jaka cena za BQ ? muszę zapytać klienta czy poczeka na układ czy zabiera lapa.

taaak już wiem ok.40zł . Dziękuję za pomoc i dla potomnych aby nie kluczyli w mroku:

Q1 - 68FA3 (6pin)
Q5 – 1An
Q14 – DAB W1
Q15 – 1An
Q24 – L1YVD

Q75, Q69, Q93, Q94, Q95, Q96, Q98, Q100 – 702X (6pin)
Q99 – K72
Q97 – 7EY
Q106 – AD4V
Q114 – 7EYUC

PQ2 – NC (SSM3K7002FU)
PQ3 – 6K ZEB
PQ102 – FDS6675BZ
PQ104 – t07
PQ106 – t15
PQ107 – NC (SSM3K7002FU)
PQ108 - AP4466
PQ109 – NC (SSM3K7002FU)
PQ110 - AP4468
PQ201, 202, 204, 205 – FDS8672S

PQ200, PQ203 – AP4474
PQ305, PQ306, PQ308 - KP
PQ501, PQ502 – FDS8884
PQ701 – AP4474
PQ702, PQ703 – FDS6676AS
PQ704 – NC (SSM3K7002FU)
PQ705 – NC (SSM3K7002FU)

PU1 - LM358A
PU200 – ISL6220
PU201 – ISL2010
PU601 – RT9173D
PU701 – 6261ACR

D1 – JV 2
D3 – D052
D14 – JV 13
D36 - MUc
D78 – 355
D79 – 42t
D88 – JV 13

U19 – MHPC NS692405
U25 – L028 577BS
U33 – MX 25L8005M2C (8pin)
U37 – KB926QF C0
U40 – AP4466
U55 – 1402 1BPH (8pin)
U57 – Intel AC82PM45 (mostek północny)
U58 – Intel AF82801IBM (mostek południowy)

U60 – TPA3007D1
U61 – AT24C16
U75 – GB (5pin)

JMB380 – scalak przy baterii CMOS

LUCOM napisał(a):dla potomnych aby nie kluczyli w mroku

Nie bardzo wiadomo, czemu (albo komu) ma służyć przedstawiona przez Kolegę lista.
Bliźniaczy schemat do tego modelu jest na forum (LA-4082P), zaś przedstawione przez Kolegę oznaczenia elementów są w większości oznaczeniami kodowymi z obudów, co nie ma bezpośredniego przełożenia na łatwość wyszukania np. datasheet'ów, a wręcz przeciwnie - za pomocą niektórych oznaczeń nic nie znajdziemy.
Przykładowo, szukając w Google oznaczenia "1402 1BPH" nic ciekawego nie znajdujemy (ledwie kilka linków do azjatyckich stron), ale już wpisując "EMC1402" mamy datasheet na pierwszej stronie wyników.
Gdyby Kolega uzupełnił oznaczenia kodowe o właściwe oznaczenia katalogowe elementów, wypowiedź miałaby sens.

Ponadto z przykrością stwierdzam, że większą wartość ma dla Kolegi kawałek (niewyraźnego zresztą) schematu, niż merytoryczna pomoc słowna.
Nie neguję tu, broń Boże, formy pomocy Kolegi grisza69, ale w moim przekonaniu nie jest on jedyną osobą, która w tym temacie zasługuje na punkt "Pomógł" - i absolutnie nie mam tutaj na myśli siebie.

To tyle moich uwag.

Gdybym miał dostęp do schematu wcześniej to bym tego pewnie nie pisał.

Jeśli ktoś ma trochę większą wiedzę to sobie poradzi z oznaczeniami na elementach SMD poprostu googlając.

Nie miałem więcej czasu aby podawać dokładne PN elementów - podałem tylko niektóre.
a z doświadczenia wiem że np: mosfety wkładane są np AP, IRF, FDS i podając taką listę od razu widomo akurat, że dla tego laptopa dedykowany jest taki, a taki - gdy np: odparuje z płyty. Oszczędza to sporo czasu gdy się naprawia kilka rzeczy jednocześnie - oj można się pomylić

Schemat rzeczywiście marnej jakości ale później rosjanie mi podesłali w jakości idealnej chociaż ciut inne elementy więc jakieś znaczenie ma taka lista

Oczywiście jeśli zdradziłem tajemnicę serwisową (bo chyba o to chodzi) to przepraszam więcej nie będę.
