Płyta główna Gigabyta GA-H55M-D2H rozładowuje się bateria BIOS

Temat: płyta główna Gigabyte Ga-H55M-D2H.
Usterka: Szybko rozładowuje się bateria BIOS, gdy płyta jest odłączona od zasilacza. Po włożeniu nowej baterii "Maxell" (napięcie zmierzone 3,296 V), w ciągu 3 godzin rozładowała się do wartości 2,94 V. Po resecie ustawień CMOS, włożeniu baterii i uruchomieniu w trakcie POST pojawia się komunikat "BIOS checksum error loading default" oraz okno z propozycjami załadowania kilku profili CMOS - pierwsza : "default". Po kilkunastu sekundach komputer uruchamia się normalnie. Pierwsze typowanie usterki: uszkodzony M-Bios (MXIC MX 25L6465E). Wymiana prosta i szybka, jednak bez efektu. Nie chcę grzebać dalej na płycie po omacku, dlatego potrzebuję fragmentu schematu tej płyty tzn. układu zasilania zegara i BIOS, by wytypować i sprawdzić uszkodzony element. Jestem raczkującym na tym forum i jeszcze nie posiadam punktów. Uprzejmie proszę o pomoc.

dziadek55 писал(а):tzn. układu zasilania zegara i BIOS

BIOS nie ma żadnego związku z tą usterką.

A nie masz czasem założonej zworki CLR_CMOS? Jeśli nie, podejrzane elementy to: kondensatory C102, C135, BC126, BC189, kontroler SuperI/O IT8720F (n. 99 oraz 100) oraz most PCH (kulki AK24, AW31 i AP28).

dziadek55 писал(а):Jestem raczkującym na tym forum i jeszcze nie posiadam punktów.

W takim razie powinieneś zainteresować się sekcją FAQ: faq.php#f5r3

Dzięki za szybką podpowiedź. Zworki oczywiście nie ma. D5 nie uszkodzona, pomiary w obu kierunkach poprawne. Rezystancja RB - 996Ω, rezystancja pomiędzy nogą 1. D5 i masą - 553kΩ. Spadek napięcia na RB - 223mV, czyli przez cały czas płynie prąd o wartości 0,22mA. Zlokalizowałem jak sądzę podpowiedziane cztery kondensatory: po prawej stronie D5 - pierwszy rząd od dołu; elementy 1 i 4 od lewej, drugi rząd od dołu; jest tylko jeden element, oraz czwarty rząd (pod PCH); 3 element od lewej. Który jest który z wymienionych przez kolegę i jaką ma wartość, to nadal dla mnie zagadka. Moja płyta to rev. 1.4 i brakuje oznaczeń większości elementów. Obejrzałem kondensatory przez mikroskop 60X i nie widzę mechanicznych uszkodzeń. Zanim je ruszę, dobrze byłoby znać ich wartość. Pomiar na nogach 99. i 100. IT 8720F nie wykazuje zwarcia.

dziadek55 писал(а):czyli przez cały czas płynie prąd o wartości 0,22mA

Zakładając standardową pojemność baterii CR2032 na poziomie ~220mAh, bateria powinna pracować bez dodatkowego wsparcia w postaci zasilacza 1000 godzin, czyli ok. 42 dni. Jeśli tak nie jest, oznacza to, że coś z tą baterią może być nie w porządku. Próbowałeś inną baterię? Ponadto, czy wziąłeś pod uwagę, że napięcie baterii, mierzone bez obciążenia, jest zwykle większe, niż pod obciążeniem?

Oczywiście wziąłem pod uwagę wszystkie argumenty, używałem 3 baterii wyprodukowanych 3 miesiące temu. Wszystkie miały napięcie bez obciążenia 3,290V - 3,296V. Pomiar na płycie - 3,08V. Przy pomiarach uwzględniłem również rezystancję sond, przewodów oraz układu pomiarowego miernika (DT-9208A) - 0,2Ω. Nie udało mi się niestety pomierzyć AK24, AW31 oraz AP28, bo nie mogę znaleźć pinoutu PCH na rewersie płyty. Jest tam wiele punktów pomiarowych, a oznaczeń 0. Jeśli to możliwe, proszę o podanie wartości tych 4 kondensatorów. Na moje wyczucie mogą mieć 1-2uF, lecz wolałbym się upewnić.

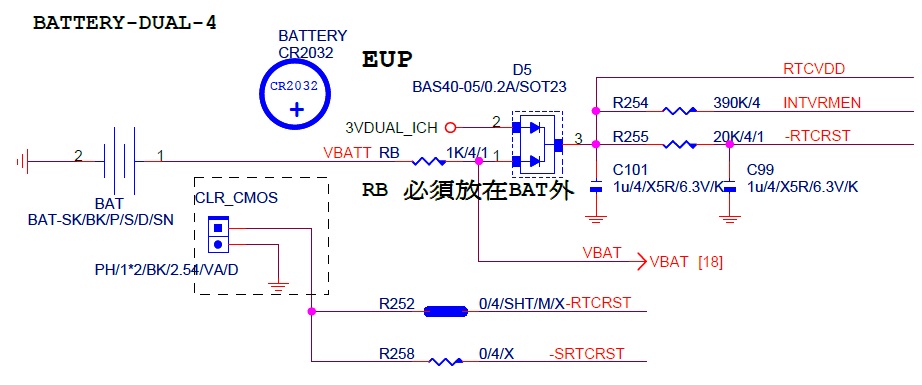

Problem rozwiązany. Powodem takiego stanu rzeczy są fatalnej jakości kondensatory SMD i ich duża upływność. Dla przykładu: wylutowanie C101 spowodowało blisko dwukrotny spadek prądu rozładowania baterii, z wartości 0,22mA do 0,12mA. Kolejna maniana Gigabyte. Każda konstrukcja jest tylko tak dobra, jak jej najsłabsze elementy.
