#1 Płyta główna FOXCONN 915M07C brak reakcji na przycisk power.

от nightmare • 12 Декабрь 2013, 13:39
Płyta główna FOXCONN 915M07C.
Prawdopodobnie uszkodzenie poszło od zasilacza.
Brak na pinie od Power On 3,3 V.

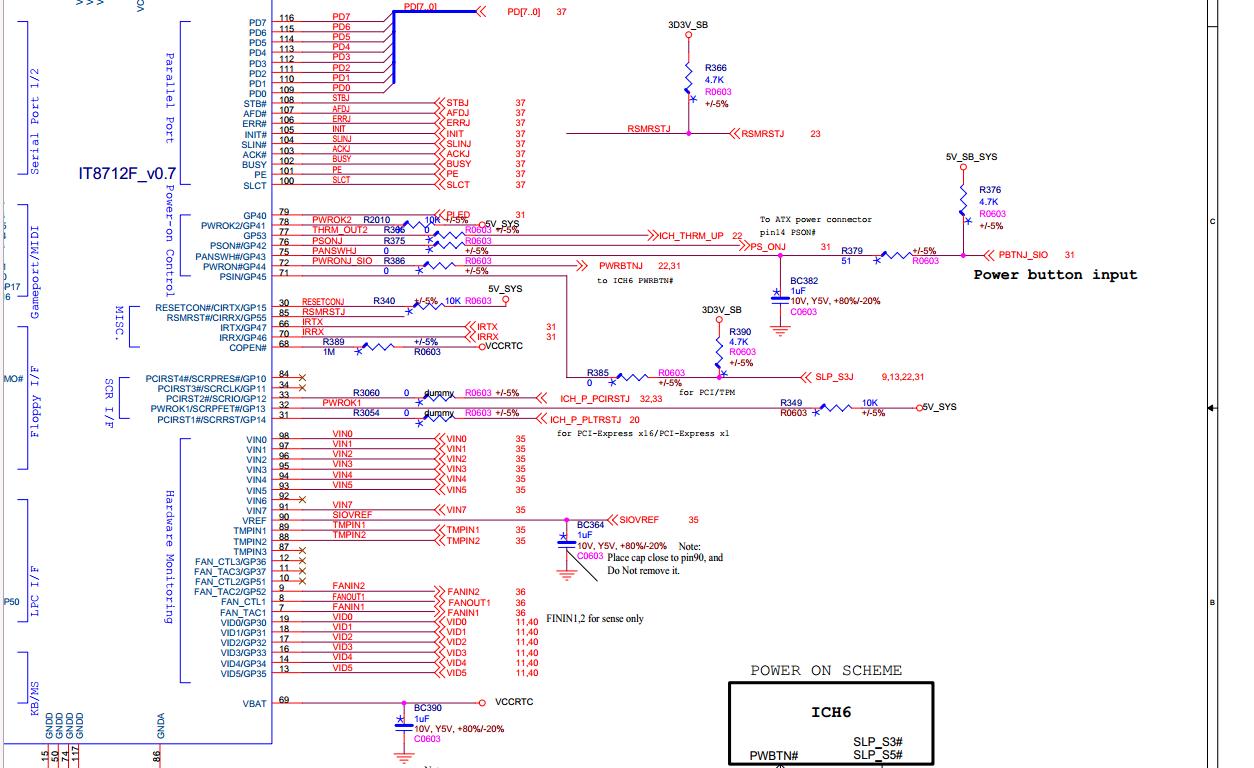

W załączniku kawałek schematu.
Nie wiem dlaczego ale mierzone napięcie na rezystorze R376 nie pokazuje 5V. A w innych miejscach gdzie jest 5_SB_SYS mam napięcie 5V.
Dlaczego tak się dzieje? Czy to tutaj może być problem?
Bateria OK. Podmieniane (procek, pamięć, zasilacz). Próby załączenia bez procka bez ramu bez baterii. Wiem że to żaden test zasilacza, ale zasilacz startuje po zwarciu zielonego do masy.
Na karcie diagnostycznej mam 3,3V.


Re: Płyta główna FOXCONN 915M07C brak reakcji na przycisk power.

от Google Adsense [BOT] • 12 Декабрь 2013, 13:39

#2 Re: Płyta główna FOXCONN 915M07C brak reakcji na przycisk power.

от nightmare • 16 Декабрь 2013, 12:18
Zrobiłem pomiary tego uszkodzonego zasilacza żeby sprawdzić co mogło polecieć na płycie. Zamiast napięcia 3.3V mam 4.7V. Patrząc na przykładowy schemat z zasilaczy ATX to napięcie jest stabilizowane i nie ma prawa być większe. Jest to też inne napięcie niż napięcie 3.3V po załączeniu zasilacza. Pozostałe napięcia po zwarciu zasilacza OK. Patrząc na schemat to napięcie wchodzi tylko na KBC (n76) i tranzystor Q47. Nie znalazłem w specyfikacji IT8712F jaka jest dopuszczalna wartość napięcia dla n76. (http://www.hardwaresecrets.com/datasheets/it8712f.pdf). Zakładam że napięcie było za wysokie ale czy uszkodzeniu mógł ulec także tranzystor Q47 (https://www.fairchildsemi.com/ds/2N/2N7000.pdf).

#3 Re: Płyta główna FOXCONN 915M07C brak reakcji na przycisk power.

от milytuner • 16 Декабрь 2013, 22:01
Aby sprawdzić tranzystor wylutuj go i sprawdź czy nie posiada zwarcia... Jednak przy braku reakcji bardziej obstawiał bym KBC. Samo 4.7V nie powinno uszkodzić tego tranzysora, jednak nie wiadomo jakie było maksymalne chwilowe napięcie zasilacza.
