#1 PANASONIC CF-53 płyta FM111mk2 brak podświetlenia

przez jendrasso • 5 lutego 2019, 15:09

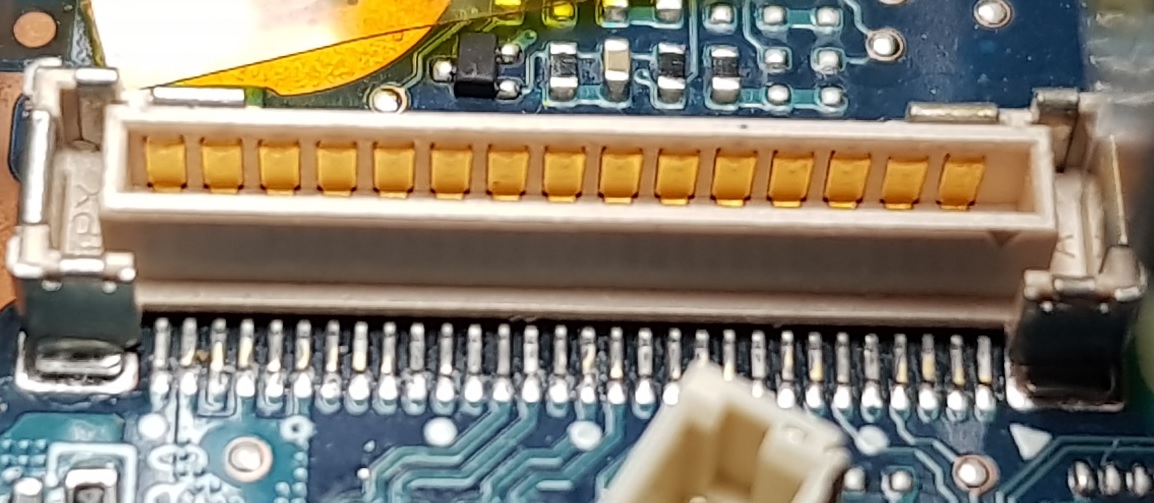

Witam, mam laptopa jak w temacie, była rozszarpana taśma matrycy i zrobiło się zwarcie, przed zwarciem podświetlenie na matrycy działało bez problemu. Mam sprawną taśmę i matrycę i nie wiem czego szukać. Załączam zdjęcia. Czy ten układ może być odpowiedzialny za podświetlenie? na drugim zdjęciu złącze
Obrazek
Obrazek

Re: PANASONIC CF-53 płyta FM111mk2 brak podświetlenia

przez Google Adsense [BOT] • 5 lutego 2019, 15:09

#2 Re: PANASONIC CF-53 płyta FM111mk2 brak podświetlenia

przez yasiu83 • 6 lutego 2019, 00:45
Według specyfikacji ten układ to przetwornica do HDMI/DVI. Zrób zdjęcie z większym obszarem złącza matrycy.

#3 Re: PANASONIC CF-53 płyta FM111mk2 brak podświetlenia  [ROZWIĄZANY]

przez jendrasso • 6 lutego 2019, 14:36
udało mi się znaleźć przyczynę, spalił się bezpiecznik zaznaczony na zdjęciu
Obrazek

Re: PANASONIC CF-53 płyta FM111mk2 brak podświetlenia  [ROZWIĄZANY]

przez Google Adsense [BOT] • 6 lutego 2019, 14:36
