#1 Pad Xbox 1914 prośba o identyfikację elementów.

Napisal/-a matrixmm • 27 Maj 2023, 12:30
Cześć mam płytkę analogów pada XBOX (Model pada 1914)
Płytka ma numer: M1107087-008.
Mam na niej zdmuchnięte sześć kondensatorów których nie potrafię ich zidentyfikować a nie mam drugiego takiego pada.
Może ktoś ma taką albo z doświadczenia wie jakie powinny mieć wartości.
Elementy których nie mam na płytce to:
C11, C23, C24, C26, C36, C54.

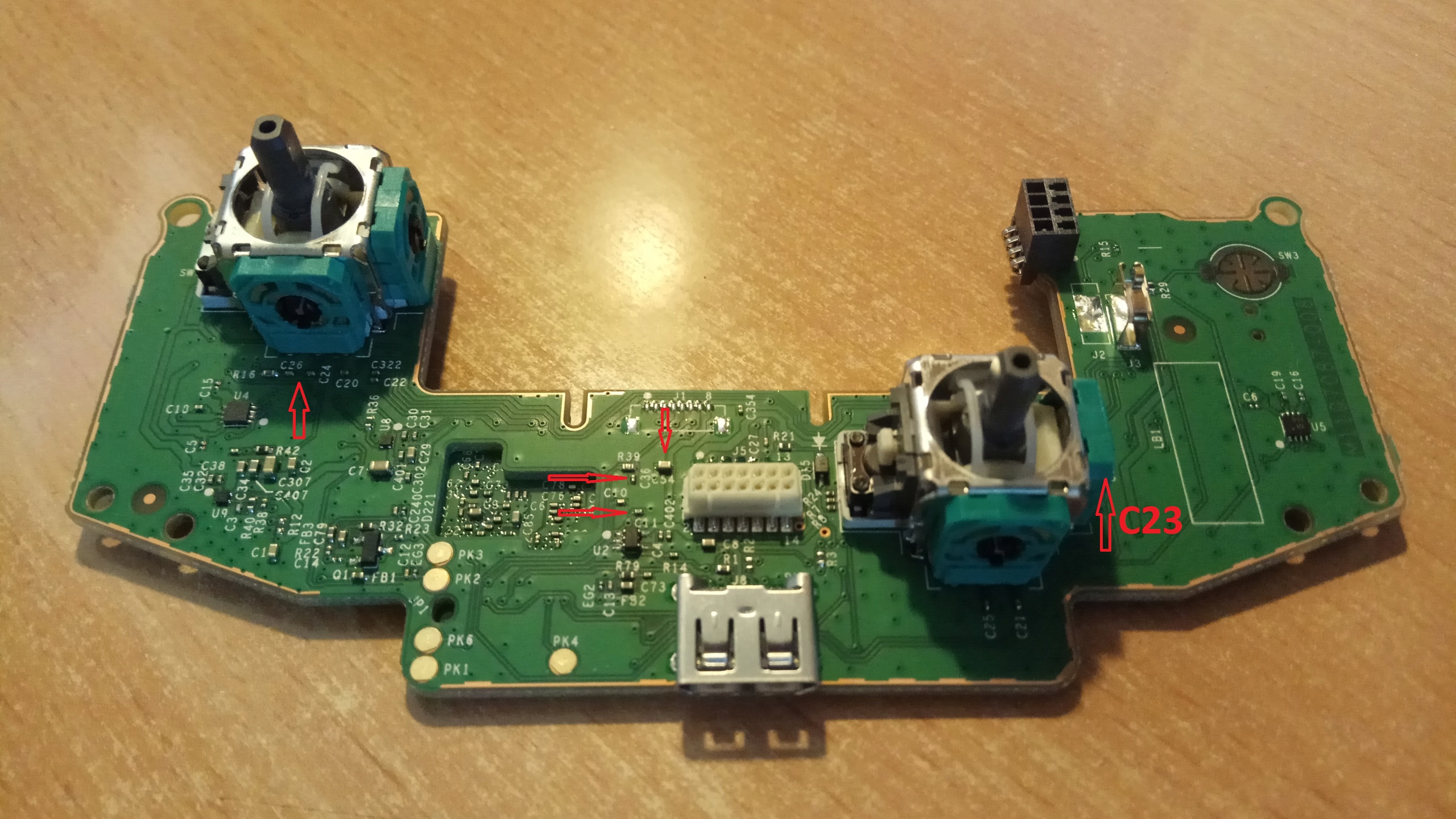

Poniżej fotka z umiejscowieniem elementów.
Będę wdzięczny za wszelką pomoc.
Slika
edit:
Znalazłem schemat i ciekawy wątek o padach XBOX.
xxxxxxxxxxxx
Według tego forum C23 to 16uF, 0805, Więc jeden już mam. :)
Niestety na schemacie nie ma wartości kondensatorów. Może jednak ktoś doświadczony podpowie mi czego spróbować.

Re: Pad Xbox 1914 prośba o identyfikację elementów.

Napisal/-a Google Adsense [BOT] • 27 Maj 2023, 12:30

#2 Re: Pad Xbox 1914 prośba o identyfikację elementów.  [REŠENO] 

Napisal/-a Vogelek23 • 27 Maj 2023, 14:49
matrixmm napisal/-a:Według tego forum C23 to 16uF, 0805, Więc jeden już mam. :)
To coś źle czytasz... C23 to "10nF, 0201 size, anything 4v or more will work" według tamtego forum. Ponadto, nie istnieje kondensator MLCC 16uF w obudowie 0805, ani w żadnej innej.

C11 = C23 = C24 = C26 = 10nF/25V (obudowa 0201)
C36 = 1nF/50V (obudowa 0201)
C54 = 100nF/25V (obudowa 0402)

#3 Re: Pad Xbox 1914 prośba o identyfikację elementów.

Napisal/-a matrixmm • 27 Maj 2023, 15:13
matrixmm napisal/-a:xxxxxxxxxxxx

Przepraszam za link. Znów moja nieuwaga. :(
Bardzo dziękuję za pomoc. Właśnie zacząłem przeglądać schemat i tak podejrzewałem, że C11 = C23 = C24 = C26. Ale nie miałem pewności.
