#1 Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez john47 • 8 grudnia 2022, 15:47
Podczas ładowania pokazuje do końca 1 minuta, pomimo że jest dopiero 10%. Sprawdzałem inną baterię, zasilacz, system i to samo.

Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez Google Adsense [BOT] • 8 grudnia 2022, 15:47

#2 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez matic • 8 grudnia 2022, 17:14
Hello!

Install a Battery Mon software and post a screen of "Battery Info" with the battery + power supply connected.

#3 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez john47 • 8 grudnia 2022, 18:02
Hello!

matic napisał(a):Install a Battery Mon software and post a screen of "Battery Info" with the battery + power supply connected.

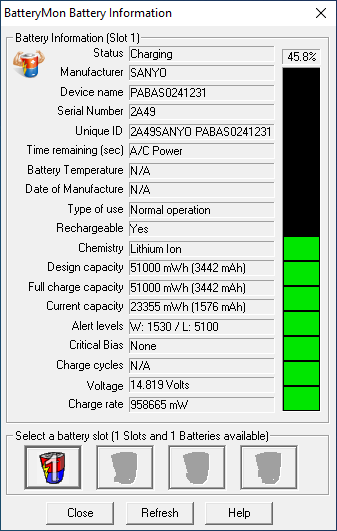

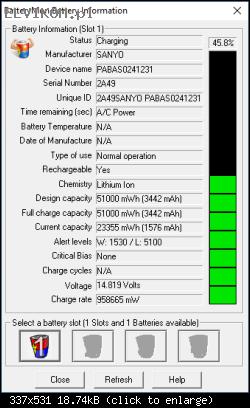

Obrazek

#4 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez matic • 9 grudnia 2022, 08:58
Measure the voltages to ground on pins 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 16, 17, 20 of charger chip PU301 with the power supply + battery connected.

#5 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez john47 • 9 grudnia 2022, 10:23
Mam teraz zwarcie na PL302, czy zrobić próbę zwarciową na PR311?

#6 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez matic • 9 grudnia 2022, 11:22
john47 napisał(a):Mam teraz zwarcie na PL302, czy zrobić próbę zwarciową na PR311?
Do you mean a short circuit to ground? Did you measure this with the battery and power supply disconnected from the board?
If so, remove the coil PL302 from the board and check on which side of the coil is a short circuit to ground.

#7 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez john47 • 9 grudnia 2022, 15:32
Uszkodzony PQ306, wymieniony

matic napisał(a):Measure the voltages to ground on pins 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 16, 17, 20 of charger chip PU301 with the power supply + battery connected.

PU301
1 - 19V
2 - 19V
3 - 19V
4 - 25V
5 - 3,3V
6 - 2,5V
8 - 3,3V
9 - 3,3V
10 - 0,8V
11 - 15,2V
12 - 15,2V
13 - 14,6V
16 - 6V
17 - 23,5V
20 - 19V

#8 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez Vogelek23 • 9 grudnia 2022, 15:55
Zmierz rezystancje rezystorów PR313 oraz PR314. Następnie, zmierz rezystancję POMIĘDZY pinami 12 i 13 chargera PU301. Pomiary z całkowicie odłączonym zasilaniem.

#9 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez john47 • 12 grudnia 2022, 14:53
Vogelek23 napisał(a):Zmierz rezystancje rezystorów PR313 oraz PR314. Następnie, zmierz rezystancję POMIĘDZY pinami 12 i 13 chargera PU301. Pomiary z całkowicie odłączonym zasilaniem.

PR313 - 10,2Ω
PR314 - 7,3Ω
pin 12 i 13 - 17,3Ω

#10 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez Vogelek23 • 12 grudnia 2022, 16:14
Proszę zmierzyć rezystancje pomiędzy pinem 3 złącza baterii a pinem 8 chargera PU301, oraz pomiędzy pinem 4 złącza baterii a pinem 9 chargera PU301 (zasilanie całkowicie odłączone). Jeśli obie rezystancje będą wynosiły po 100Ω, proszę zamieścić oscylogramy z pinów 3 i 4 złącza baterii przy podłączonej baterii oraz zasilaczu (płyta nie musi być włączona).

#11 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez john47 • 13 grudnia 2022, 10:54
Vogelek23 napisał(a):Proszę zmierzyć rezystancje pomiędzy pinem 3 złącza baterii a pinem 8 chargera PU301, oraz pomiędzy pinem 4 złącza baterii a pinem 9 chargera PU301 (zasilanie całkowicie odłączone). Jeśli obie rezystancje będą wynosiły po 100Ω, proszę zamieścić oscylogramy z pinów 3 i 4 złącza baterii przy podłączonej baterii oraz zasilaczu (płyta nie musi być włączona).


Dokładnie jest 100Ω. Niestety nie mam oscyloskopu.

#12 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez matic • 13 grudnia 2022, 20:43
john47 napisał(a):Uszkodzony PQ306, wymieniony
Also replace the transistor PQ305 regardless of whether if it seems functional or not.

Measure the voltages to ground on both pins of resistors PR313, PR314 with the battery + power supply connected.

#13 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez john47 • 14 grudnia 2022, 17:17
matic napisał(a):Also replace the transistor PQ305 regardless of whether if it seems functional or not.


Wymieniony

matic napisał(a):Measure the voltages to ground on both pins of resistors PR313, PR314 with the battery + power supply connected.


Na wszystkich po 17,3V

#14 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez matic • 14 grudnia 2022, 20:45
john47 napisał(a):
matic napisał(a):Measure the voltages to ground on pins 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 16, 17, 20 of charger chip PU301 with the power supply + battery connected.
PU301
12 - 15,2V
13 - 14,6V
Are these two measurements correct?

#15 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez john47 • 15 grudnia 2022, 11:36
matic napisał(a): john47 napisał(a):

matic napisał(a):
Measure the voltages to ground on pins 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 16, 17, 20 of charger chip PU301 with the power supply + battery connected.

PU301
12 - 15,2V
13 - 14,6V

Are these two measurements correct?


Aktualnie
PR313, PR314 - wymienione

PU301
12 - 16,8V
13 - 16,8V
Przez kilka sekund i słyszę dziwne piszczenie tykanie chyba z CPU, potem wskakuje na 17,3V brak dźwięku

#16 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez matic • 15 grudnia 2022, 12:24
Measure the voltages to ground on all pins of battery connector with the power supply + battery connected.

#17 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez john47 • 15 grudnia 2022, 15:17
matic napisał(a):Measure the voltages to ground on all pins of battery connector with the power supply + battery connected.


1 GND
2 GND
3. 3.3V
4. 3.3V
5. 2V
6. 0V
7. 16,75V czasami skończy do 17.3V
8. 16,75V czasami skończy do 17.3V

#18 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez matic • 16 grudnia 2022, 16:03
Are these measurements with a genuine battery or the replacement one?

#19 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez john47 • 16 grudnia 2022, 21:35
matic napisał(a):Are these measurements with a genuine battery or the replacement one?

Oryginalnej

#20 Re: Packard bell ENTF71BM mb: Z5W1M LA-B511P Rev:1.0 problem z ładowaniem

przez matic • 17 grudnia 2022, 13:36
Try to reflash the BIOS and KBC chip with programmer. Don't forget to save the old dumps.
