Packard Bell EasyNote TK85 NEW70 LA-5891P - brak obrazu, przejściówka LED

Witam wszystkich zainteresowanych moim problemem ;D, a moderatora z góry przepraszam za niedostosowanie się do regulaminu (mam nadzieję że będzie już ok).

Znajomemu zepsuła się matryca w laptopie Packard Bell PEW91 - fizyczne uszkodzenie ekranu.
Ku mojemu zdziwieniu w komputerze z stosunkowo nowym procesorem i3 była zastosowana matryca inwerterowa ze świetlówką.
Po przeszukaniu allegro okazało się, że matryc z CCFL jest b. mało i są b. drogie, tak więc zamówiłem matrycę LED wraz z przejściówką (allegro jest teraz nimi "zalane"). 1-szy raz miałem styczność z takim rozwiązaniem, ale dobra cena i wizja mniejszego zużycia baterii przez LED-a zrobiła swoje - zamówiłem.
Podłączyłem przejściówkę i kable, ten co szedł wcześniej do inwertera w gniazdo oznaczone acer na przejściówce bo packard bell nie było i tylko to fizycznie pasowało. Włączyłem laptopa i jak się domyślacie obrazu nie zobaczyłem tym razem i już nigdy więcej :(

Laptop włącza się (dioda power, dysk, napęd optyczny, wiatrak etc), ale:
1. nie pojawia się nic na matrycy CCFL (pożyczyłem sprawną)
2. nie zapala świetlówki (inwerter sprawny, sprawdzane również 2 inne
matryce CCFL)
3. nie wyświetla obrazu na zew. wyjściach d-sub oraz hdmi (co wcześniej
działało)
______________________________________________________________
Oznaczenia płyty
NEW70 LA-5891P
Rev: 1.0
2010-03-23

Pozostałe oznaczeni odczytane z laptopa i płyty
PEW71 L52
______________________________________________________________

Znajomy elektronik sprawdził na tyle ile mógł laptopa i twierdzi, że z płyty nie idą sygnały sterujące matrycy na środkowych pinach taśmy matrycy... Może to oznaczać uszkodzenie płyty (spowodowane przepięciem ze złego przełączenia napięcia przez przejściówkę, która jak później doczytałem nie nadaje się do wszystkich modeli laptopów i co gorsza do wielu acerów należy ją przerabiać).

Dodam, że PEW91 jest to ponoć model bliźniaczy dla Acera 5741G (różnica: chyba acer ma podświetlenie LED już fabryczne).

Matryca LEDowa zakupiona z przejściówką nie uległa uszkodzeniu.

I teraz moje pytanie:
1. czy da się to naprawić czy konieczna jest wymiana całej płyty głównej?
2. Czy może być uszkodzony tylko układ grafiki (ATI 216-0774211) i wystarczy go zreballować?
3. Czy "po drodze" linii która prowadzi do układu vga mogło być jakieś
zabezpieczenie?
4. Znacie jakieś serwisy za granicą (US / Kanada / GB) na których można by dostać całą taką sprawna płytę taniej niż u nas? (na allegro i ebayeu nic nie znalazłem)

Proszę o pomoc, jakieś podpowiedzi...
Z góry dziękuję
Paweł

Posiada kolega zasilacz serwisowy, mernik którym można sprawdzić napięcia i pomierzyć podstawowe elementy?
Jeżeli tak to proszę podać napięcia z pinów: 1, 4, 5, 7, 8 gniazda taśmy matrycy na płycie głównej.

Zmierzyłem piny na gnieździe i wygląda to tak:

1,2,3 – 19,41V
9 – 0,02V (?)
10,11 – 0,16V (?)
7,37 – 3,39V
15,18,21,24,33,36,40 – masa
Pozostałe piny – 0V

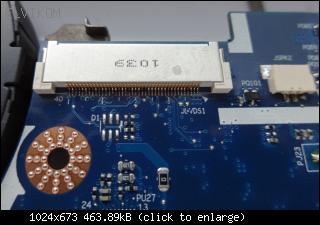

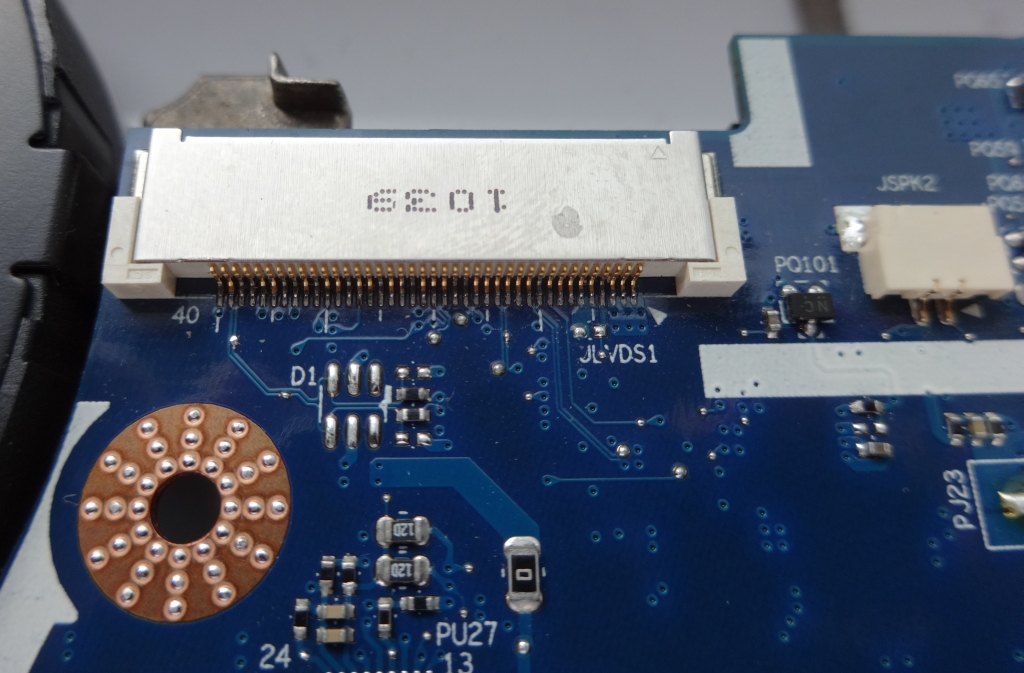

gniazdo wygląda tak:

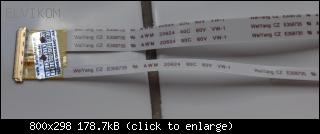

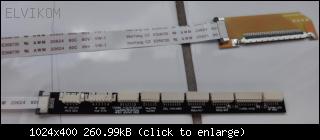

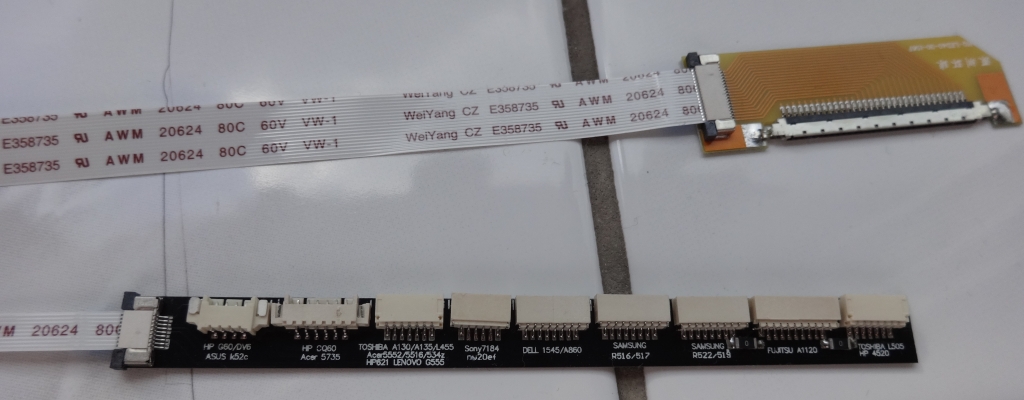

a oto przejściówka "zabójca" ;)

On PL40, PL41 that voltage is present?

Laptop został naprawiony w jednym z wrocławskich serwisów.
Uszkodzony okazał się KBController i jakieś tranzystory wokół niego...
Post można uznać za zamknięty.
