#1 Obudowa podgrzewacza stacji BGA


przez kamil1986 22 września 2019, 18:20

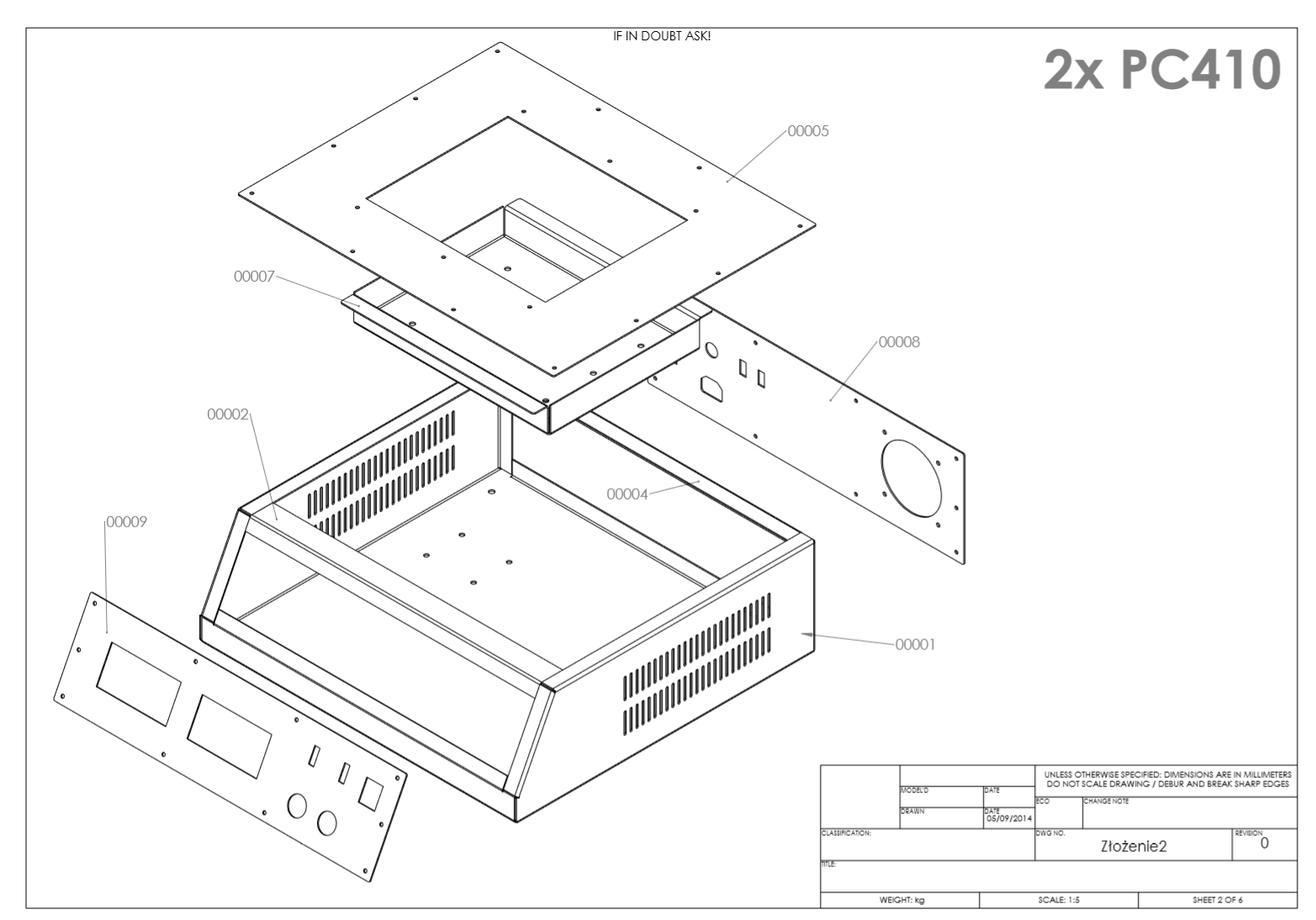

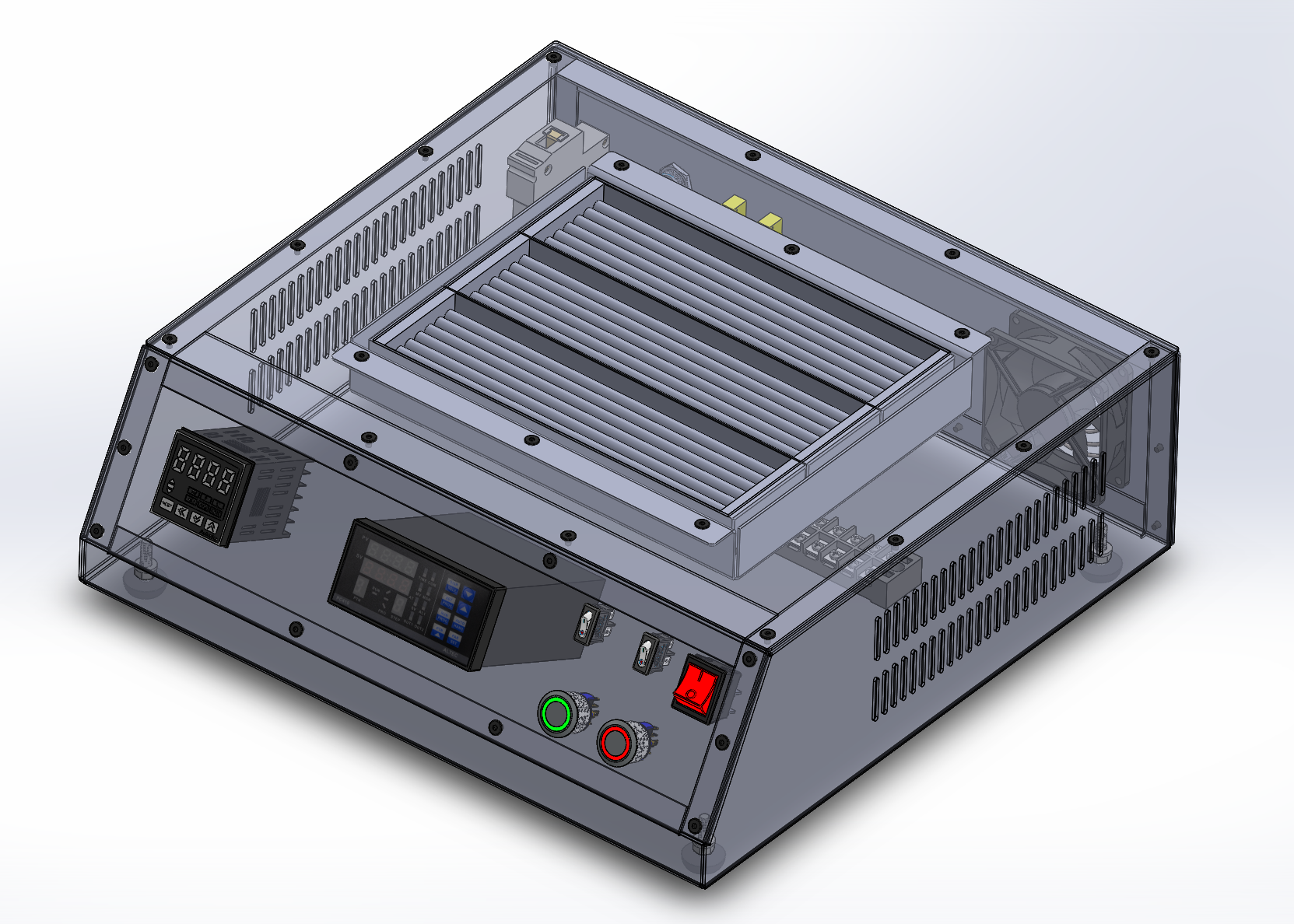

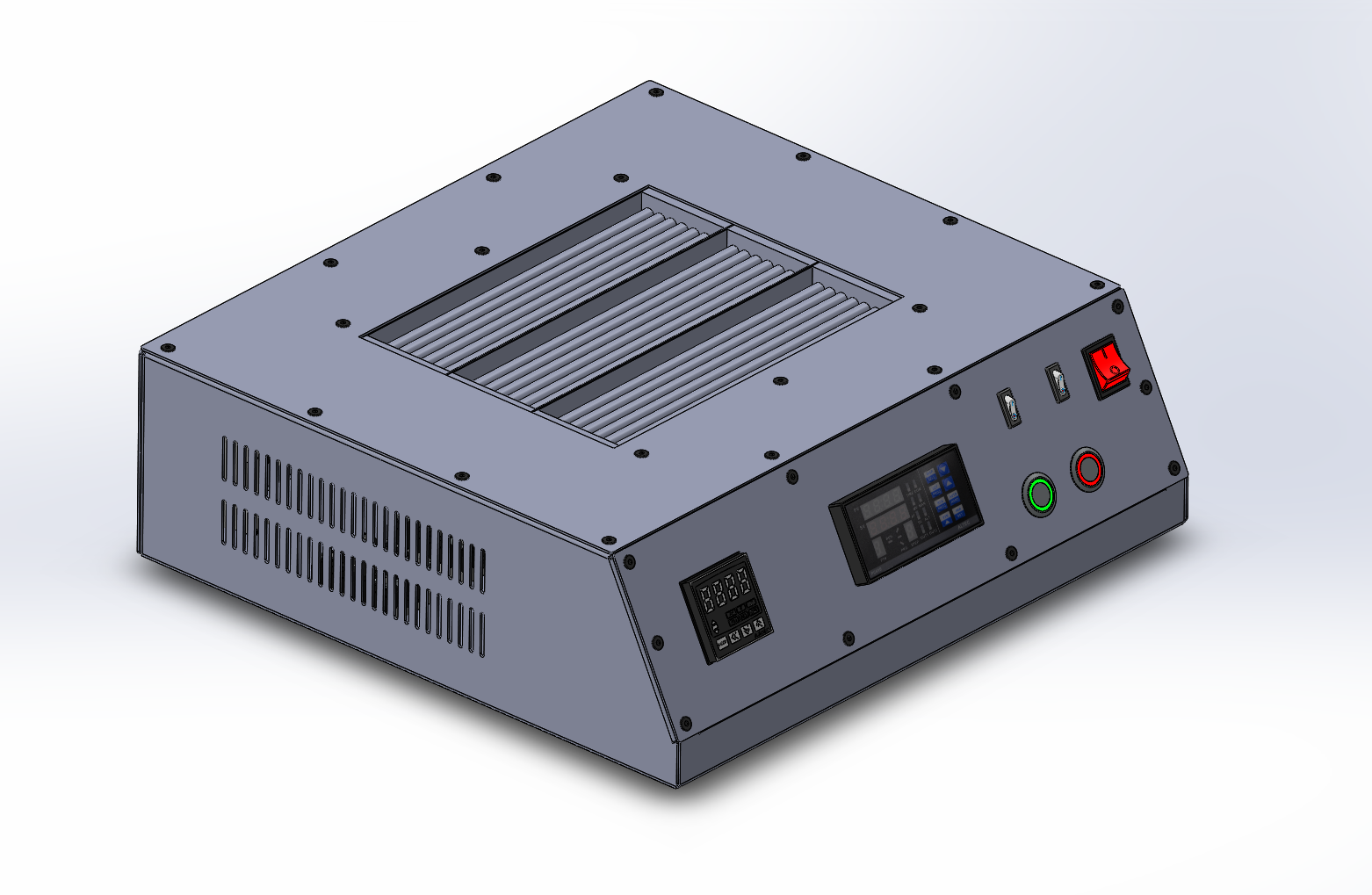

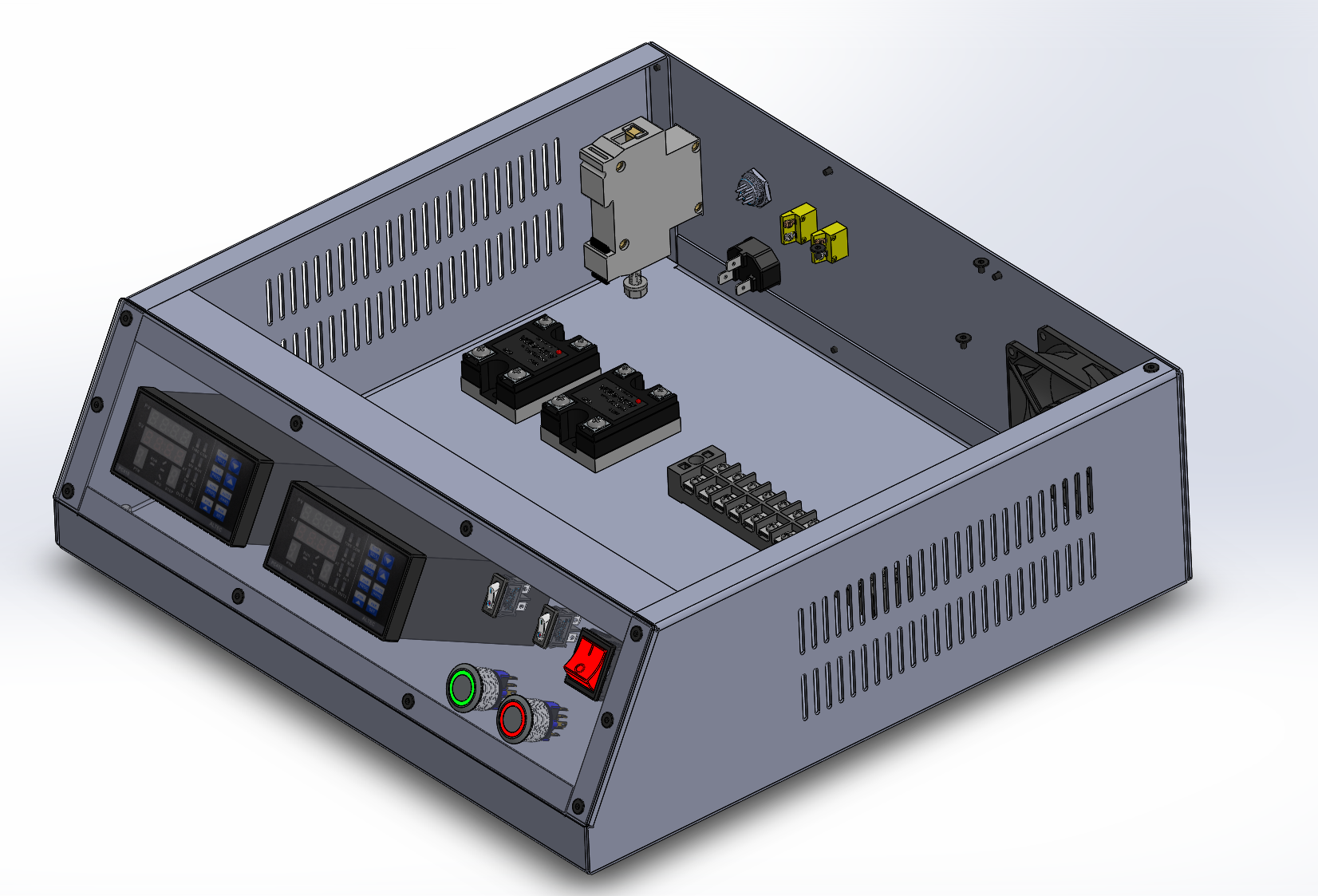

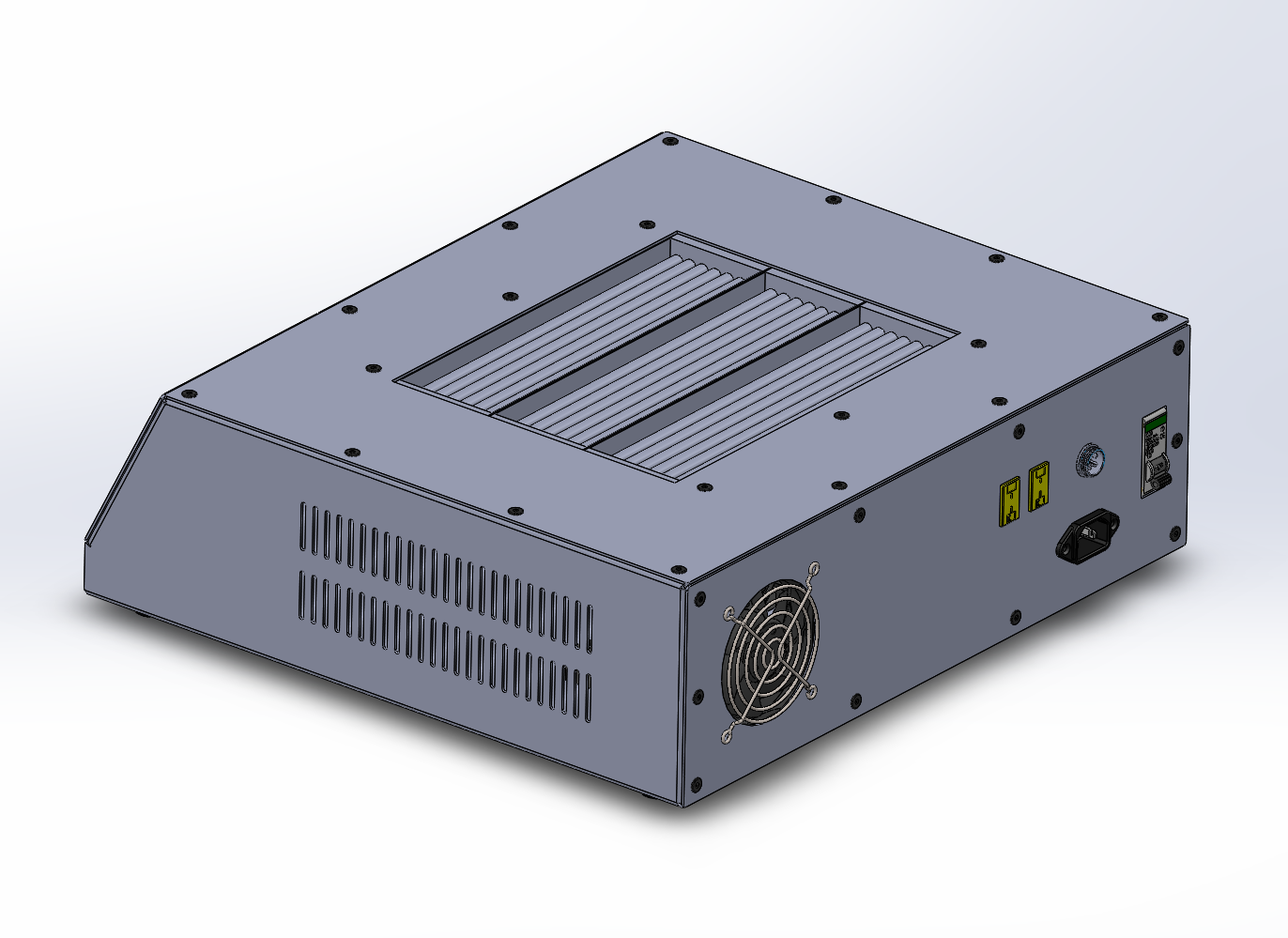

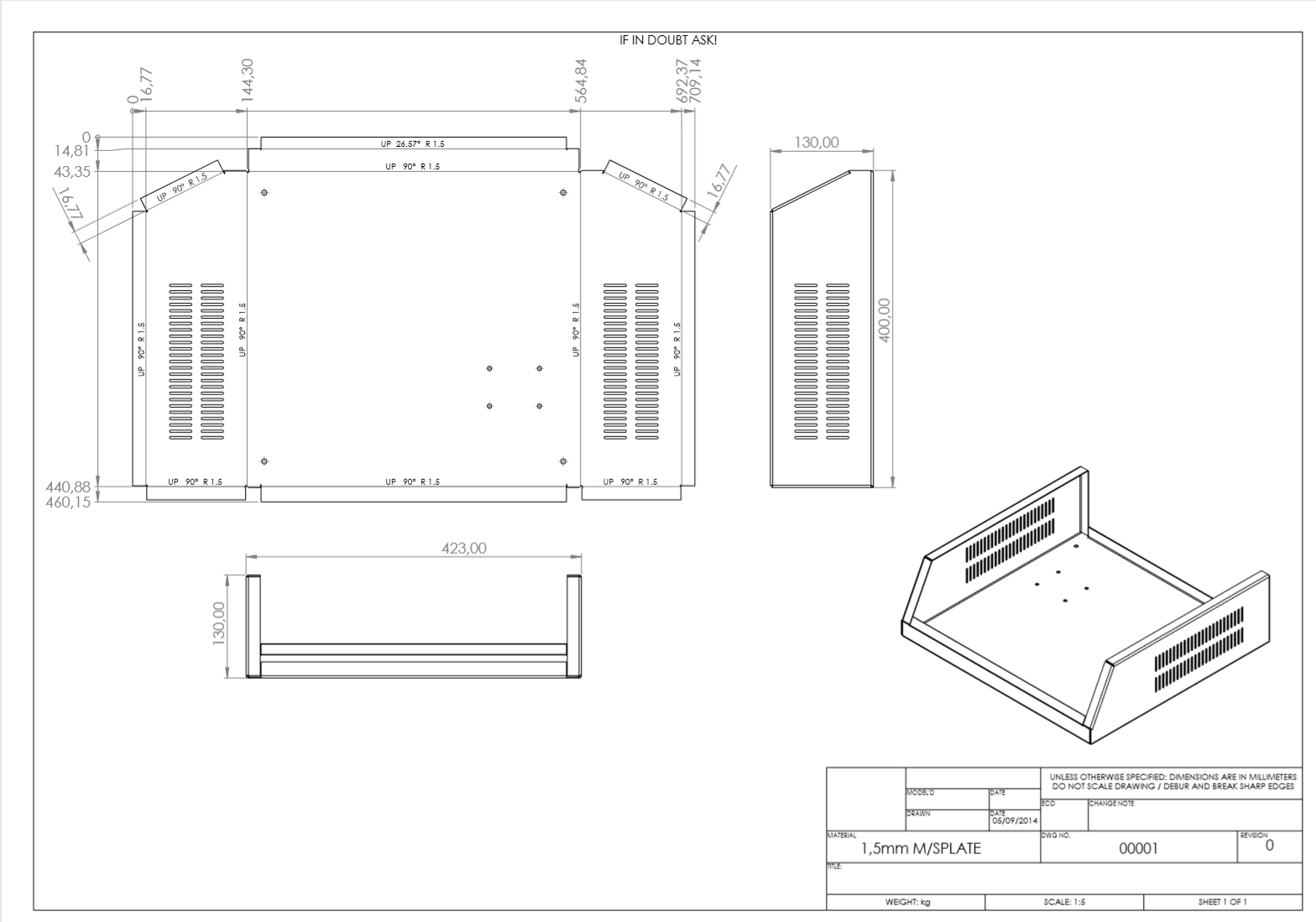

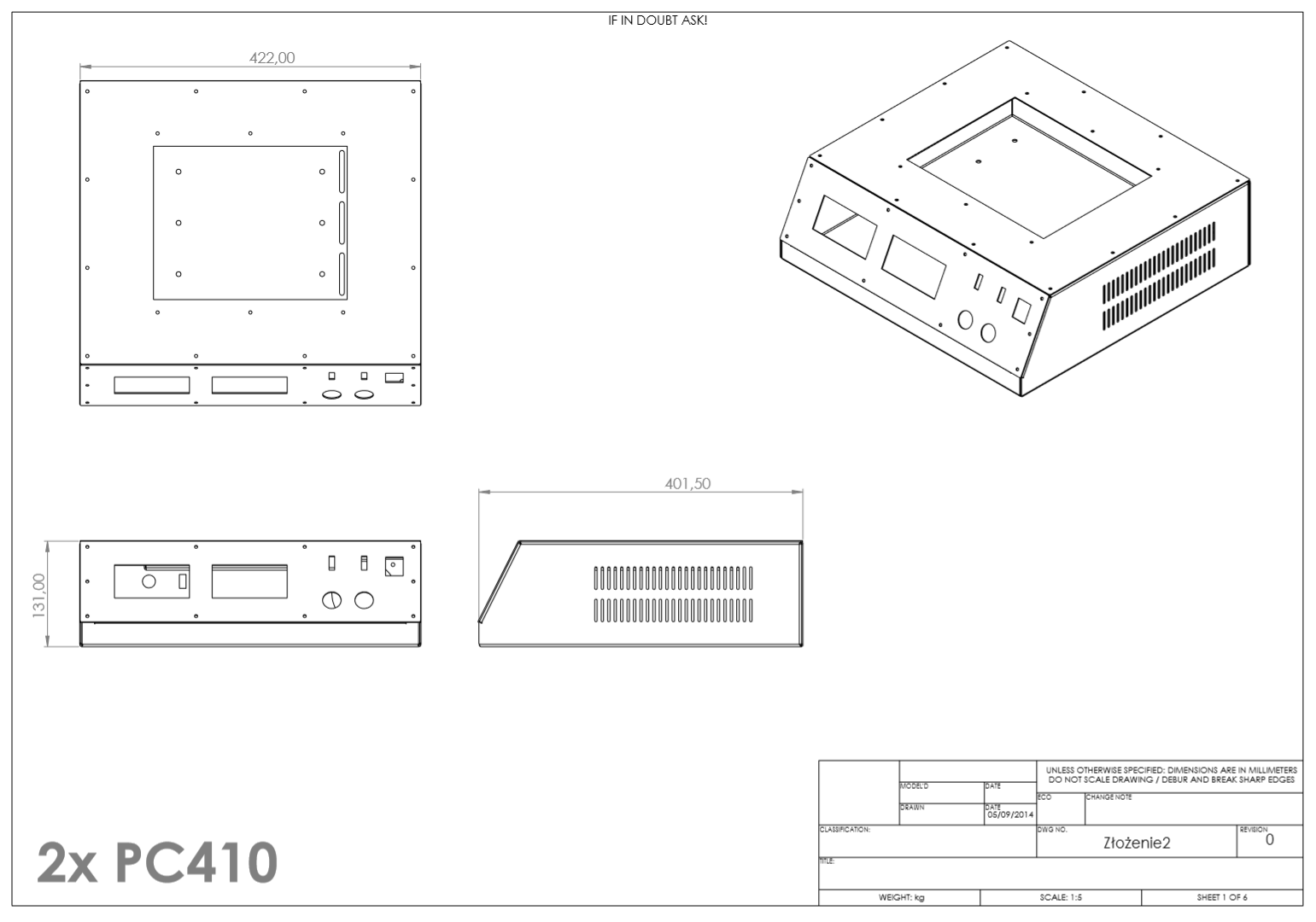

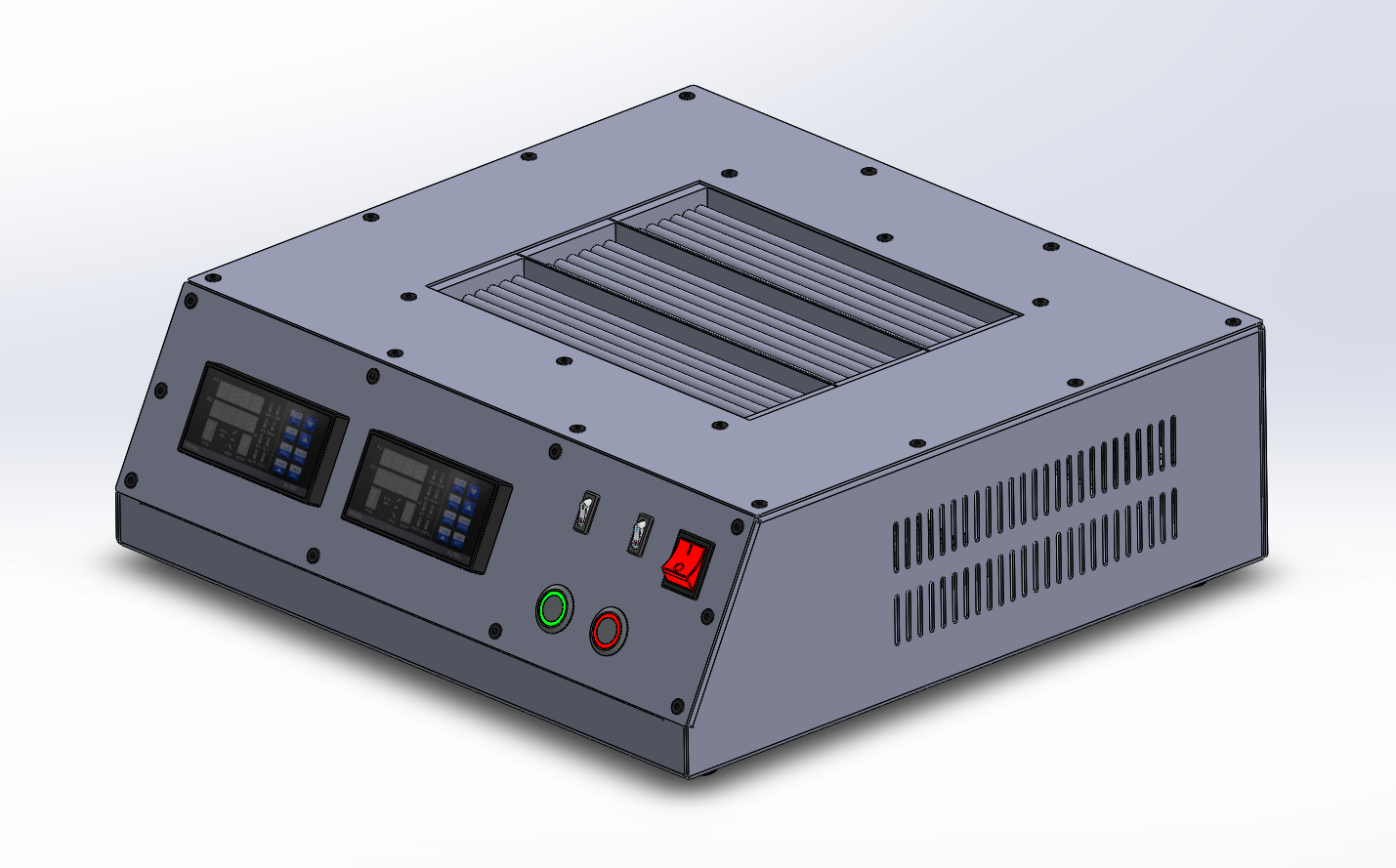

Witam postanowiłem się podzielić projektem obudowy dolnego podgrzewacza stacji BGA. Projekt oraz wszystkie jego elementy wykonałem sam wzorując się na stacji IR6500 BGA . Wymiary zewnętrzne to 420x400x150, wymiary powierzchni grzejnej 190x240mm trzy promienniki kwarcowe 247x62,5mm całość wykonana z blachy 1,5mm. W załączniku pliki DXF oraz dokumentacja PDF. Obudowa w dwóch wersjach z jednym oraz z dwoma sterownikami PC410. W najbliższym czasie zaczynam budowę podgrzewacza, w miarę możliwości będę wstawiał postępy z budowy.

Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Obudowa podgrzewacza stacji BGA


przez Google Adsense [BOT] 22 września 2019, 18:20

#2 Re: Obudowa podgrzewacza stacji BGA


przez mar244 15 listopada 2019, 10:56
Hej, kolego bardzo fajny projekt, z niecierpliwością czekam na relację z budowy z jakiej firmy promienniki planujesz montować ?

#3 Re: Obudowa podgrzewacza stacji BGA


przez kamil1986 15 listopada 2019, 18:05
Szczerze to nie wiem jakiej firmy są promienniki kupiłem w RS components numer produktu 376-2515 promienniki 250W

#5 Re: Obudowa podgrzewacza stacji BGA


przez kamil1986 15 listopada 2019, 23:10
Tak w Solidworks ogólnie wszystkie elementy do obudowy mam już powycinane i pogięte leżą i czekają na poskładanie. Może w poniedziałek wrzucę jakieś fotki elementów w stanie że tak powiem surowym.

#6 Re: Obudowa podgrzewacza stacji BGA


przez kamil1986 21 lutego 2020, 23:01

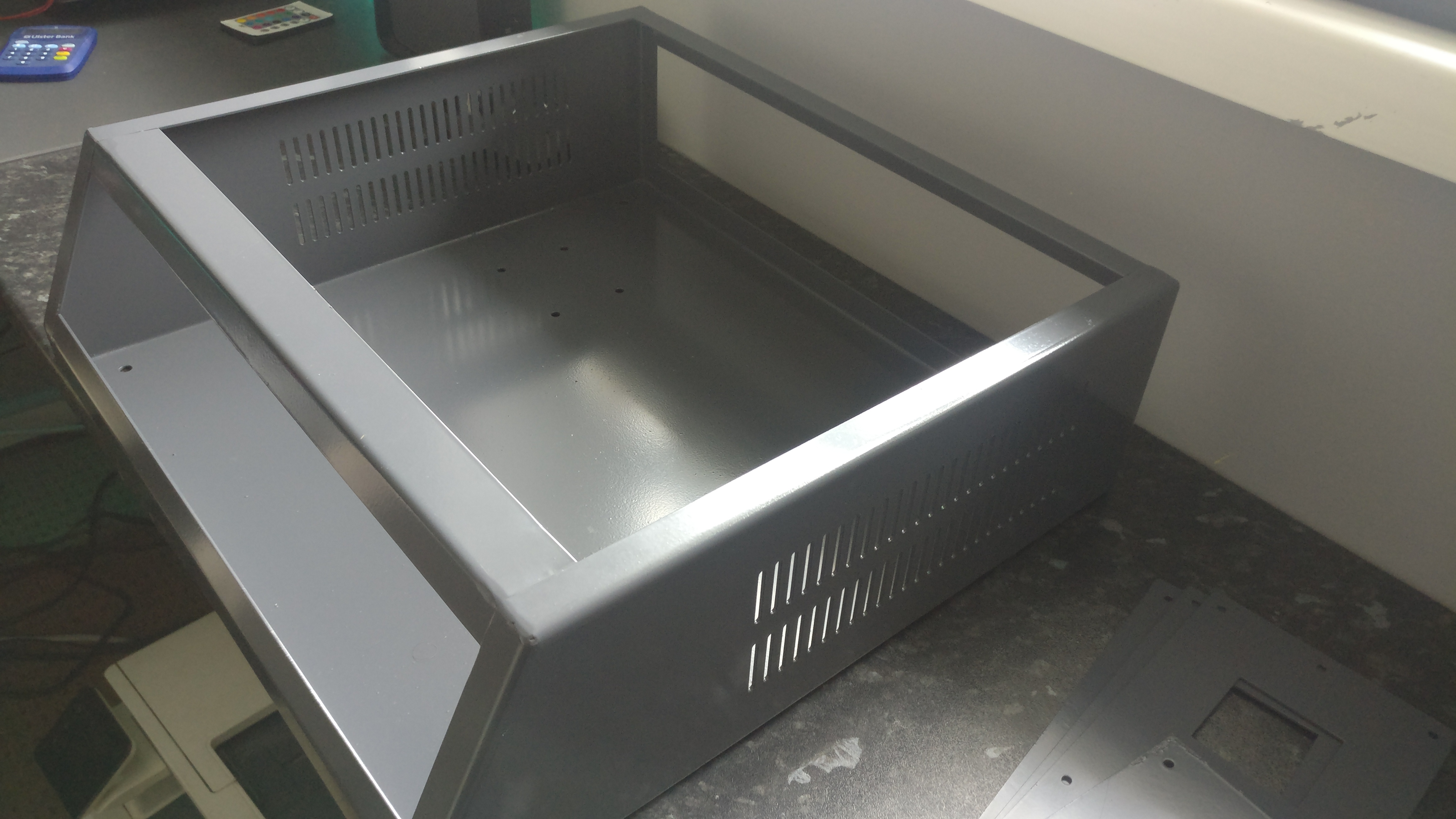

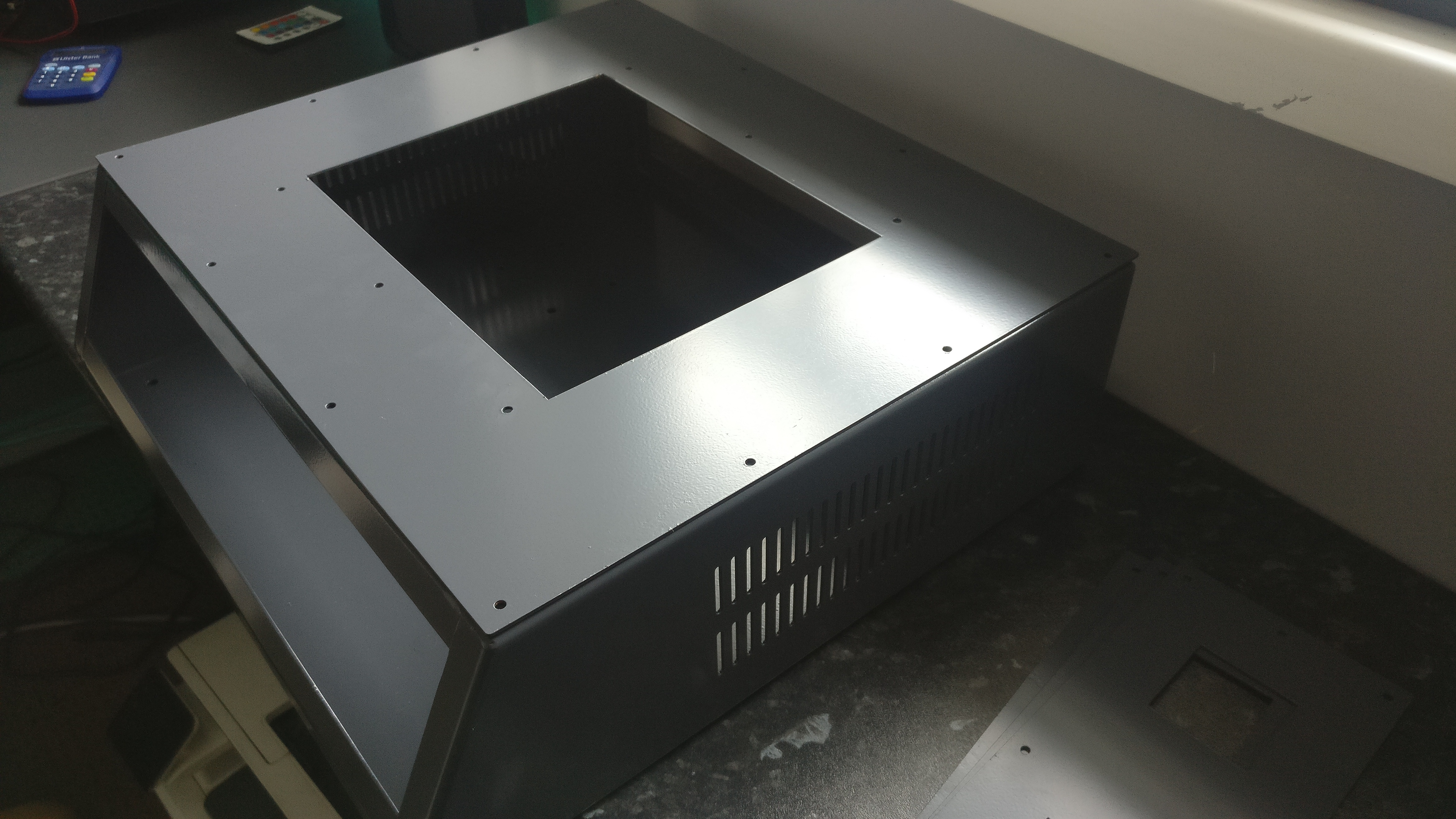

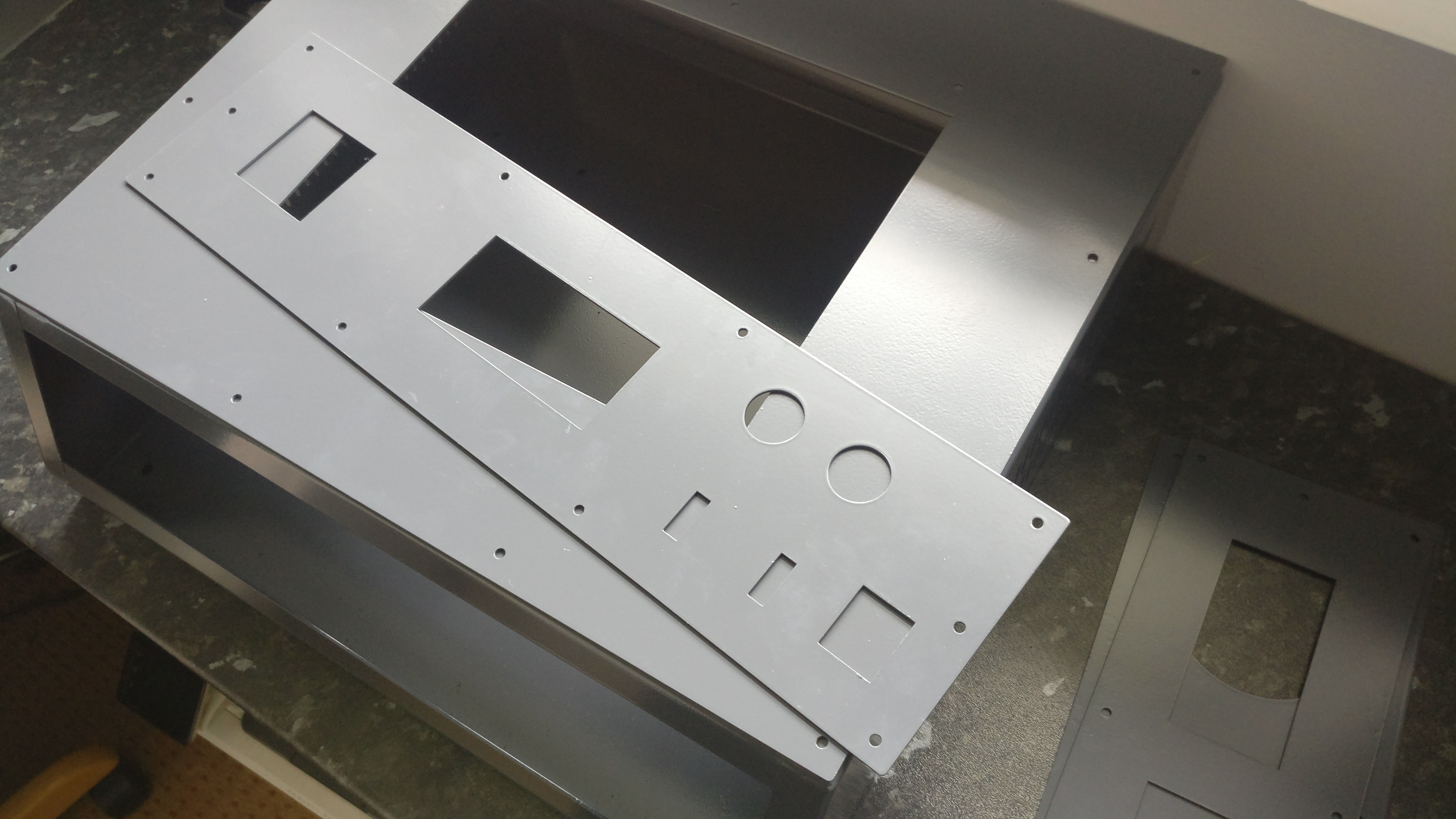

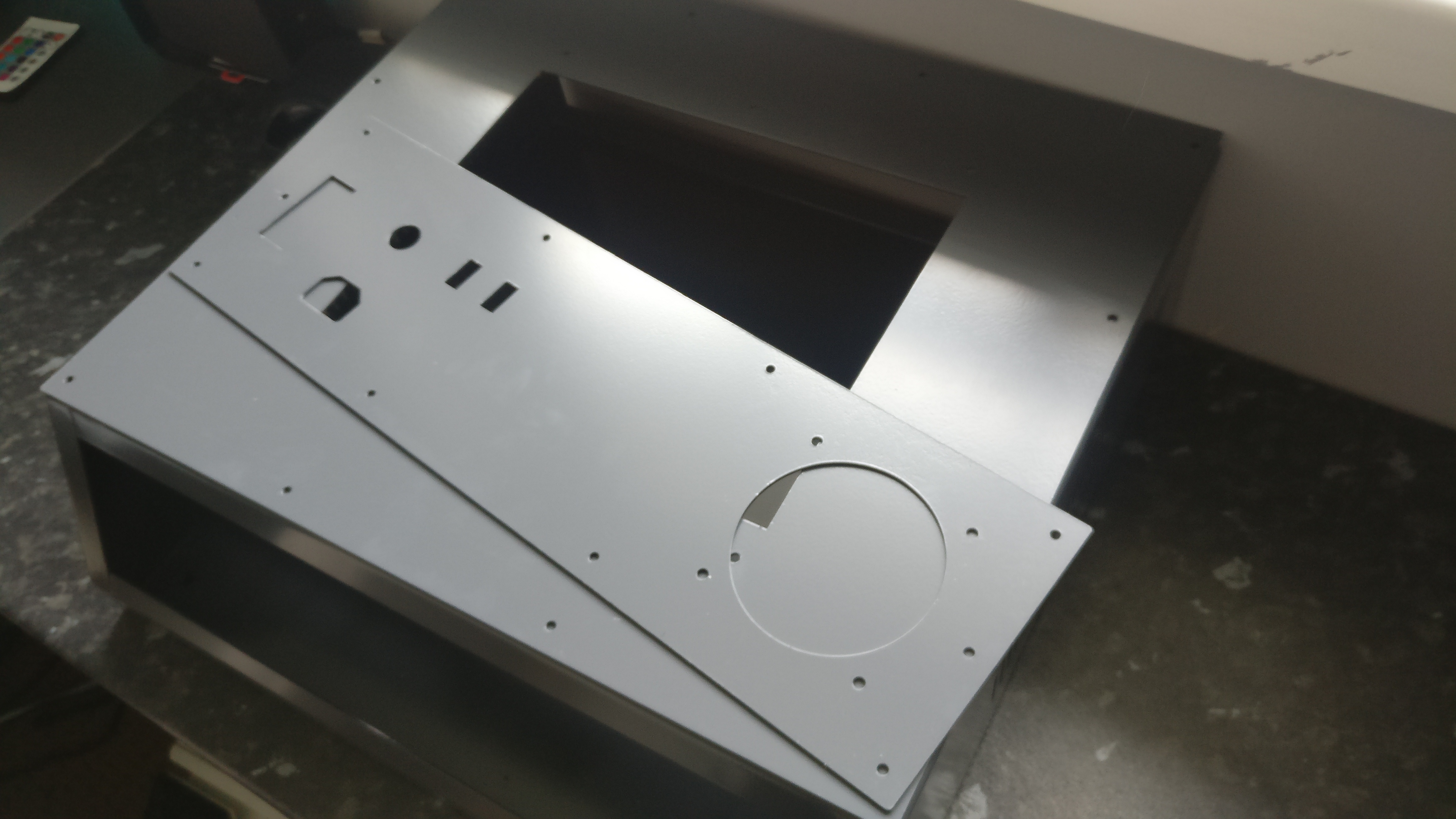

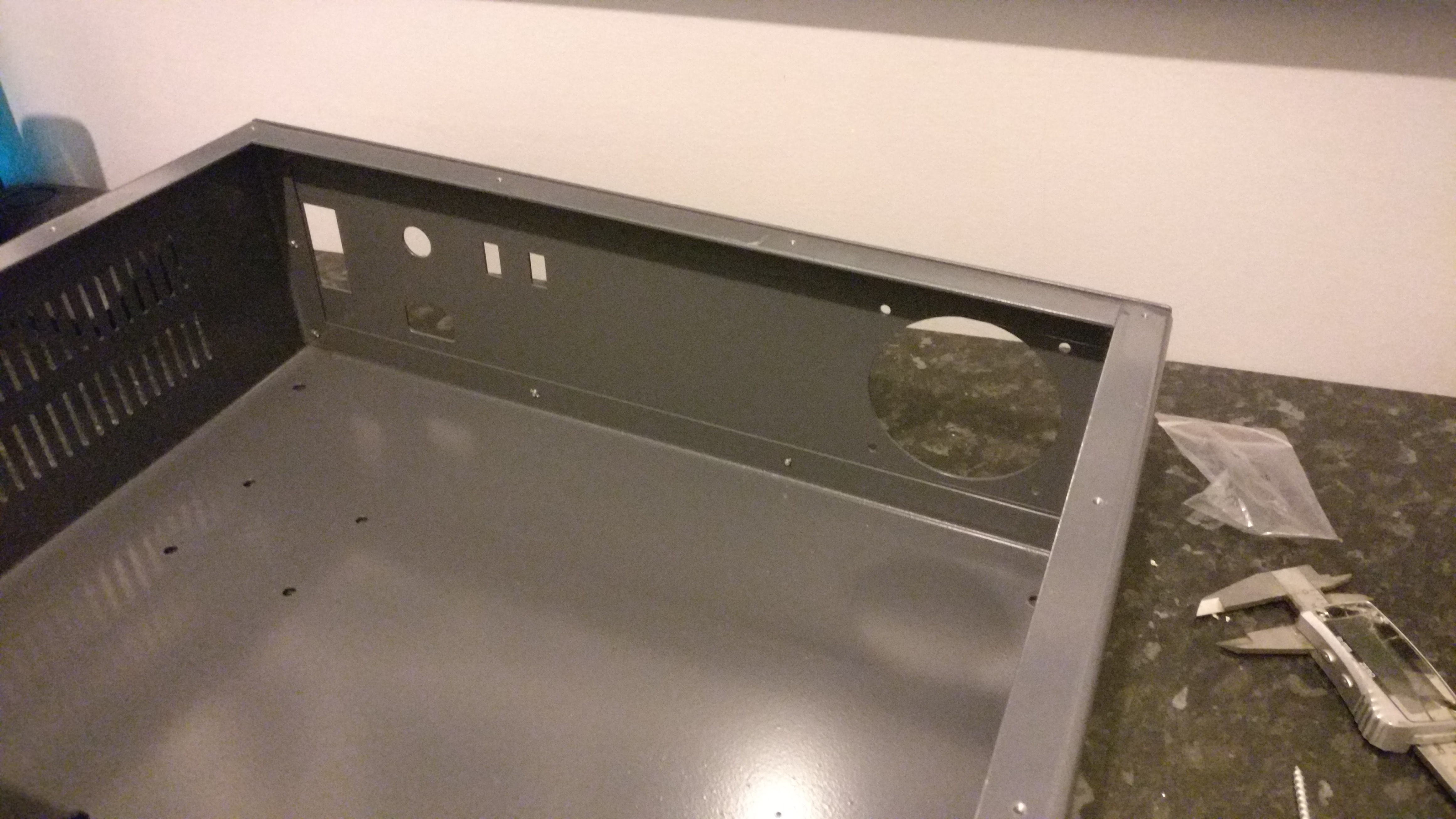

Witam ponownie, po kilku miesiącach zebrało mi się na poskładanie obudowy. Obudowa leżała wycięta i pozginana około dwa miesiące, zdążyła lekko pordzewieć, dopiero w zeszłym tygodniu zacząłem nad nią pracować. Obudowa została oczyszczona, narożniki pospawane i pomalowana na kolor szary. Jakość malowania nie jest super ani nawet przeciętna, było to, że tak powiem malowanie garażowe.
ObrazekObrazek
ObrazekObrazek
ObrazekObrazek

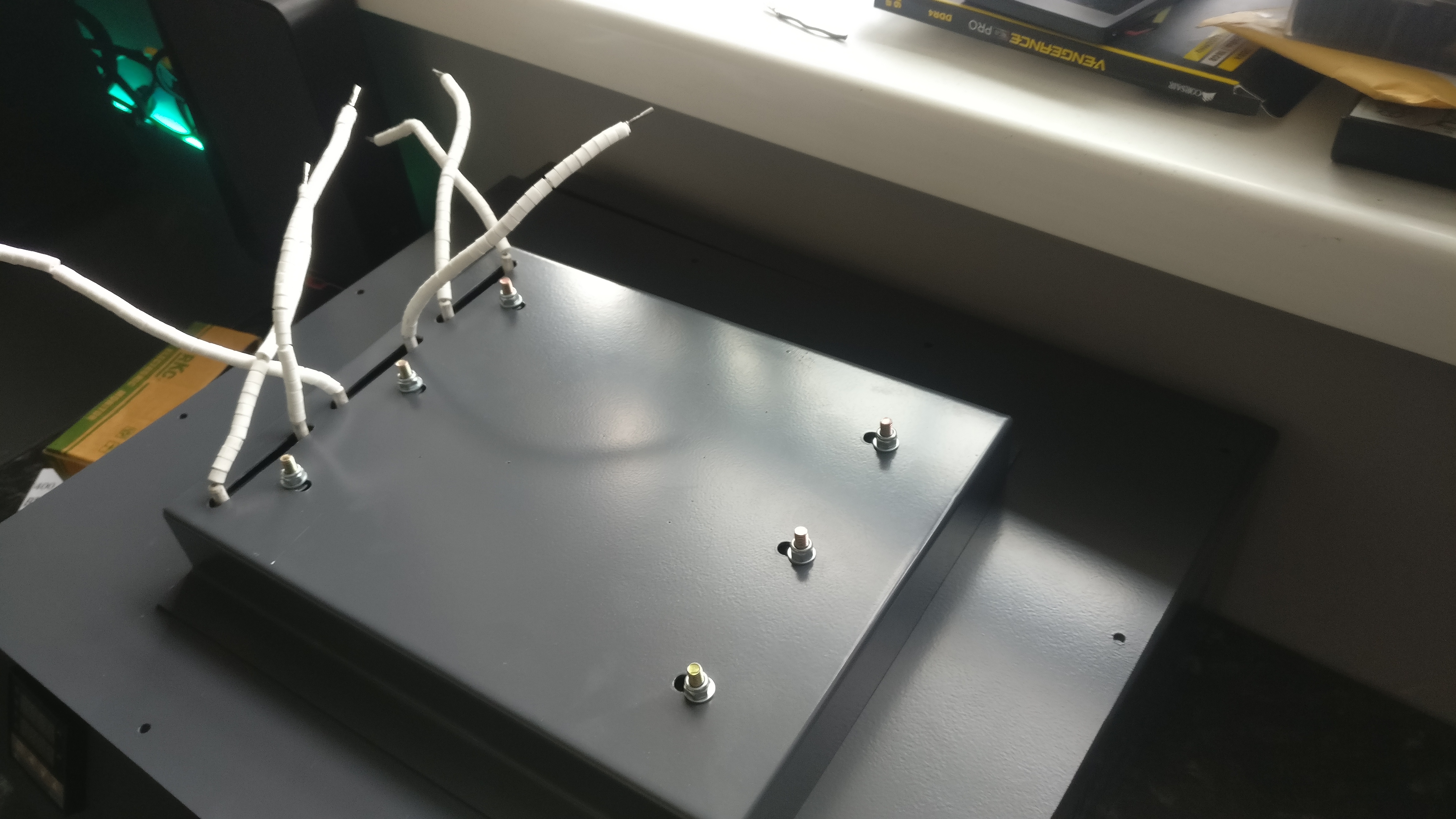

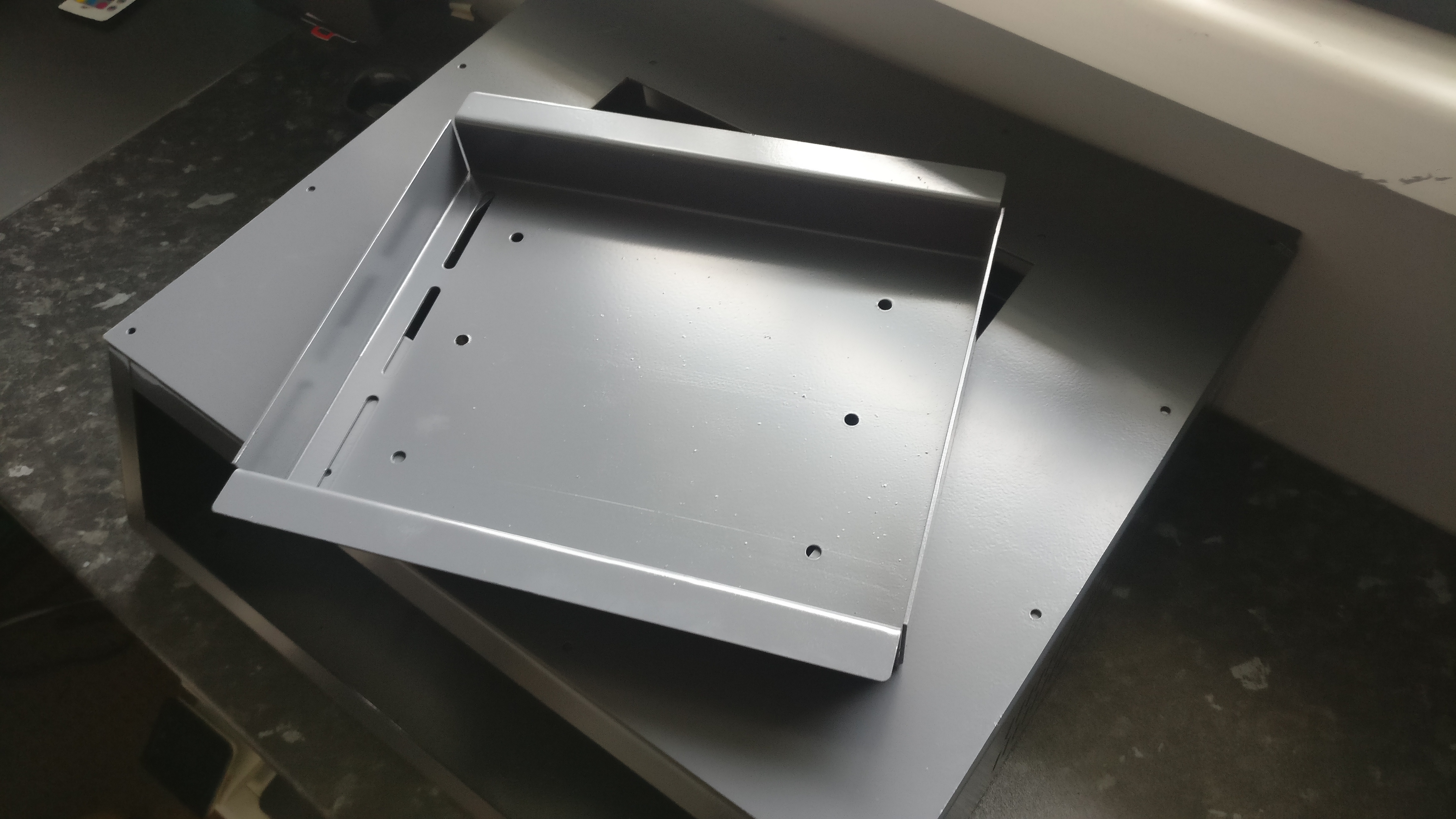

Zacząłem składać wszystko do kupy i tu nie obyło się bez niespodzianki, okazało się, że rozstaw śrub mocujących promienniki nie zgadza się z rozstawem otworów w płycie mocującej, przesuniecie około 10mm. Musiałem zrobić z okrągłych otworów otwory podłużne, aby było możliwe zamontowanie promienników we właściwym miejscu. Jako że jestem posiadaczem małe frezarki CNC nie było z tym problemu. Widać to na dwóch poniższych zdjęciach.

ObrazekObrazek

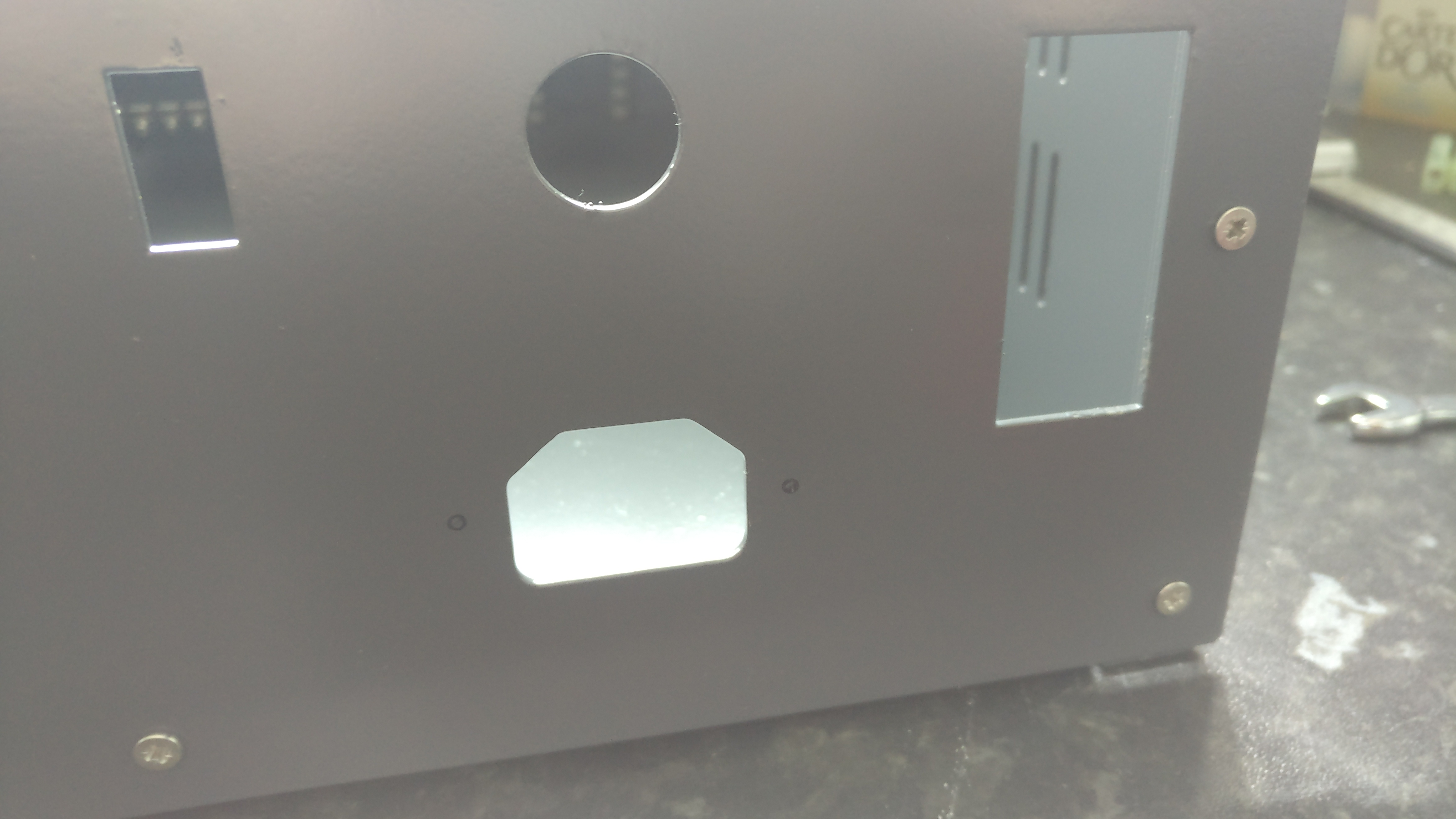

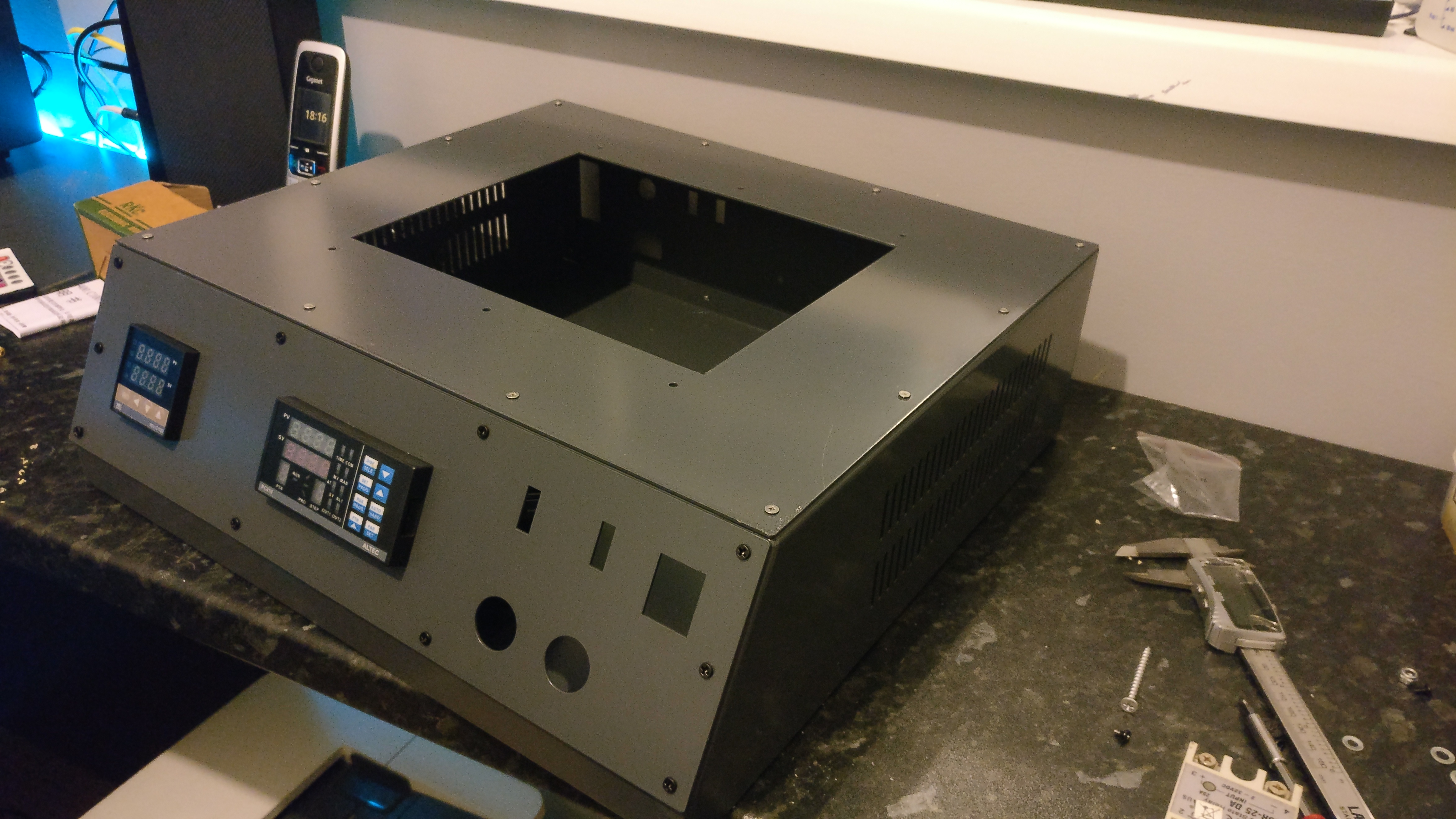

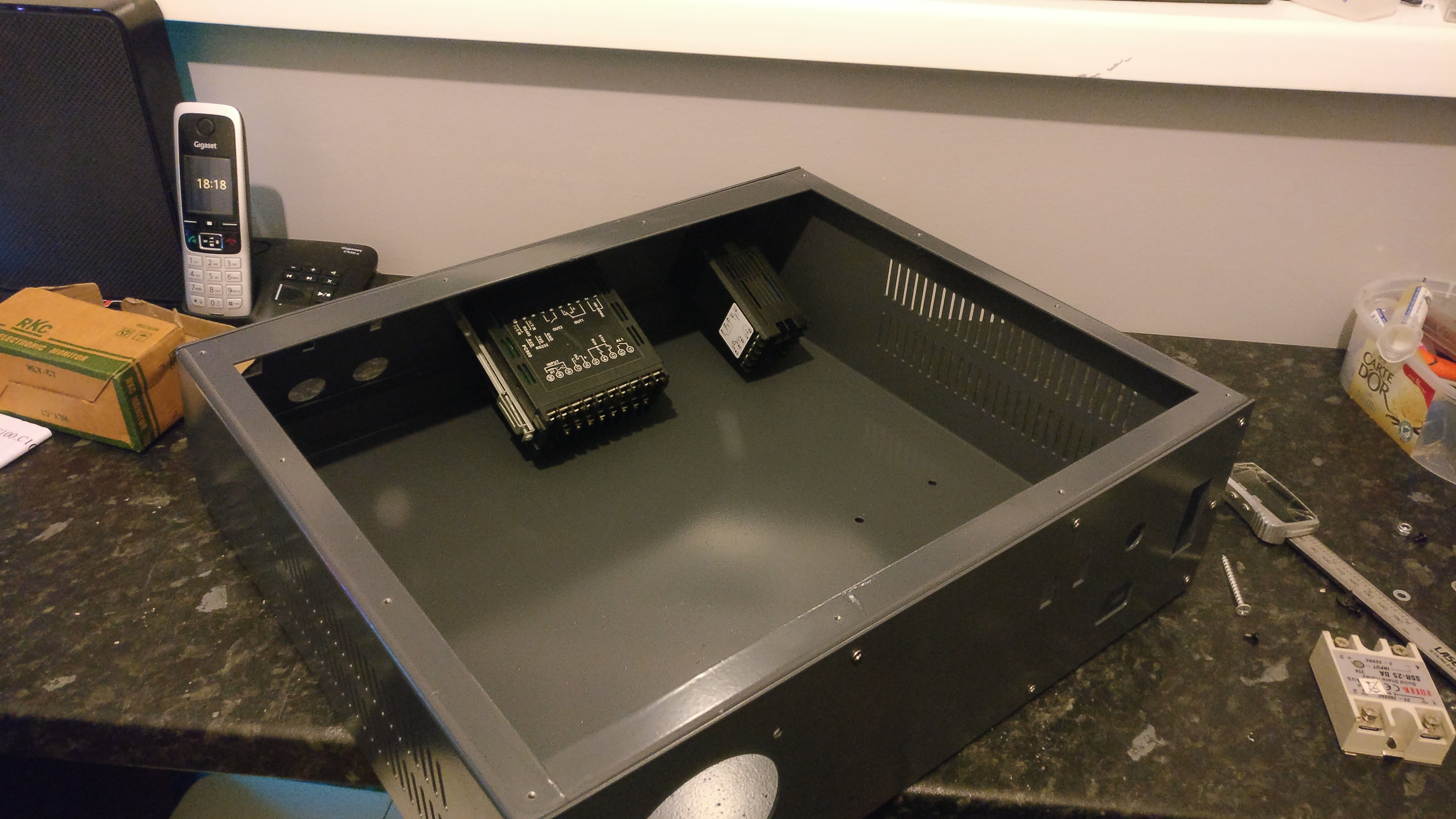

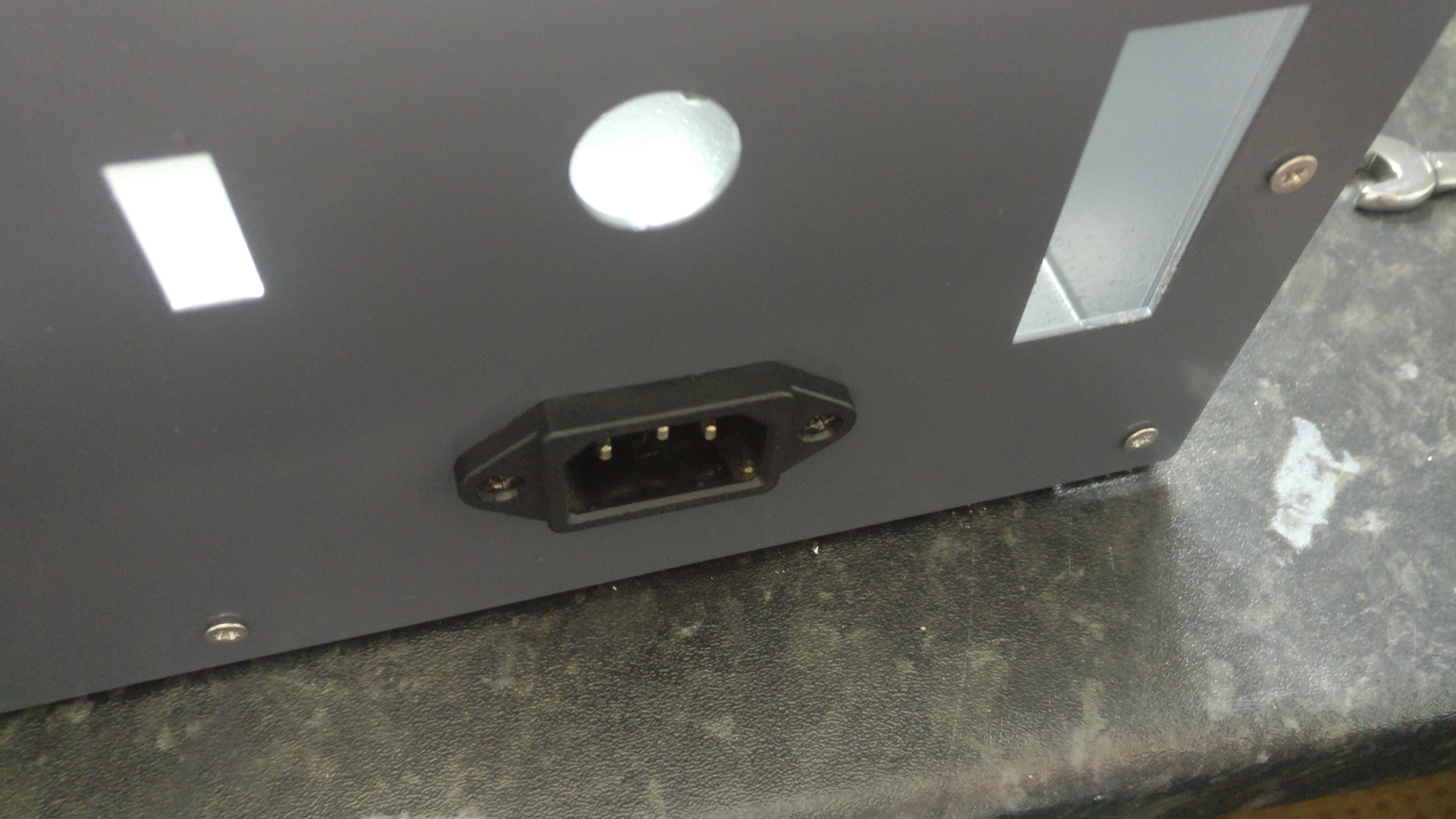

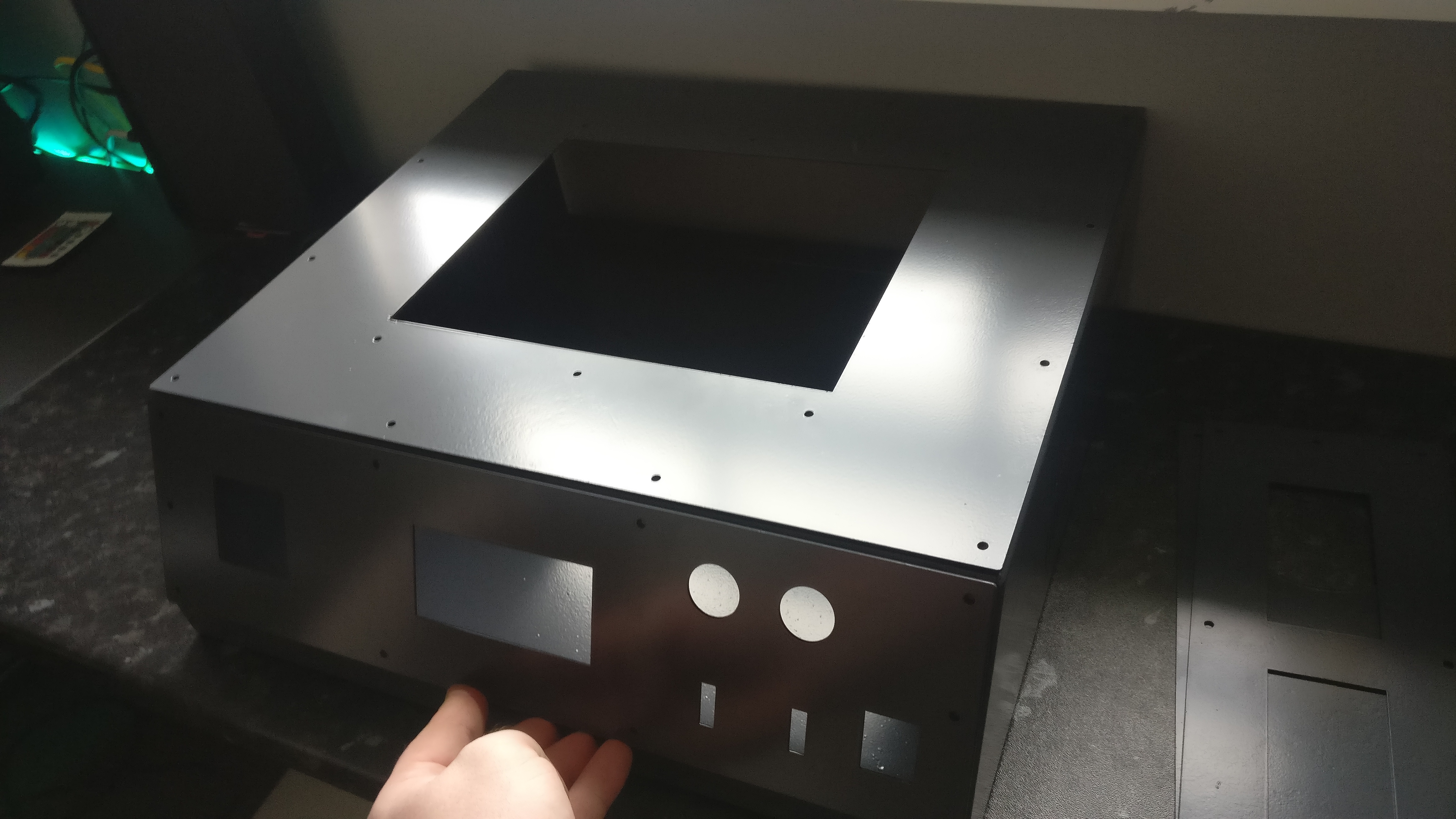

Przestąpiłem do wiercenia i gwintowania otworów mocujących przedni panele obudowy, chyba jak dotąd najbardziej precyzyjna robota przy obudowie.
Musiałem wywiercić i nagwintować około czterdzieści otworów, śrubki jakie użyłem do mocowania paneli to M3x6mm. Zajęło mi to kilka godzin, ale wszystkie śrubki siadły tam gdzie powinny. W górnym i tylnym panelu są śrubki ze stożkowym łbem, nie mam chwilowo śrubek z płaskim łbem, wymienię je jak tyko je dostanę. Docelowe śrubki widać na frontowym panelu.
ObrazekObrazek
ObrazekObrazek

Teraz pozostało wszystko okablować, szczerze to się jeszcze nie zastanawiałem jak to wszystko pospinać i jak to wszystko ma działać. Może ktoś podpowie jak te dwa sterowniki spiąć razem, aby to działało w miarę logicznie. O ile dobrze rozumiem, to sterownik dolnego podgrzewacza uruchamia profil w pc410 po osiągnięciu zadanej temp., a następnie pc410 wyłącza grzanie na obu sterownikach po zakończeniu procesu. W tytule postu napisane jest podgrzewacz, ale chcę dołożyć górną grzałkę i zrobić z tego stację. Posiadam dwa promienniki, jeden 80x80mm 400W i drugi 60x60mm 250W. Mogę też zorganizować głowicę na gorące powietrze od stacji BGA, ale w tej chwili nie mam pojęcia od jakiej to stacji jest, leży to u znajomego nieużywane już jakiś czas. Które z tych rozwiązań jest najsensowniejsze? Aha, nie powiedziałem jeszcze o kosztach obudowy, najdroższe była główna część obudowy i mocowanie promienników z racji, że te elementy były wyginane na prasie krawędziowej. Główna część kosztowała o ile dobrze pamiętam 50 funtów, łoże pod promienniki 17, tylny i frontowy panel po 2 funty, na pewno wyszło by taniej, gdyby było to zrobione z płaskich arkusz,. ale wtedy trzeba by było wszystko ze sobą spawać lub skręcać, co wymagało by na poskładanie tego do kupy drugie tyle czasu. Promienniki na dolny podgrzewacz 90 funtów, sterowniki że tak powiem zdobyczne, otrzymałem je od znajomego za darmo.

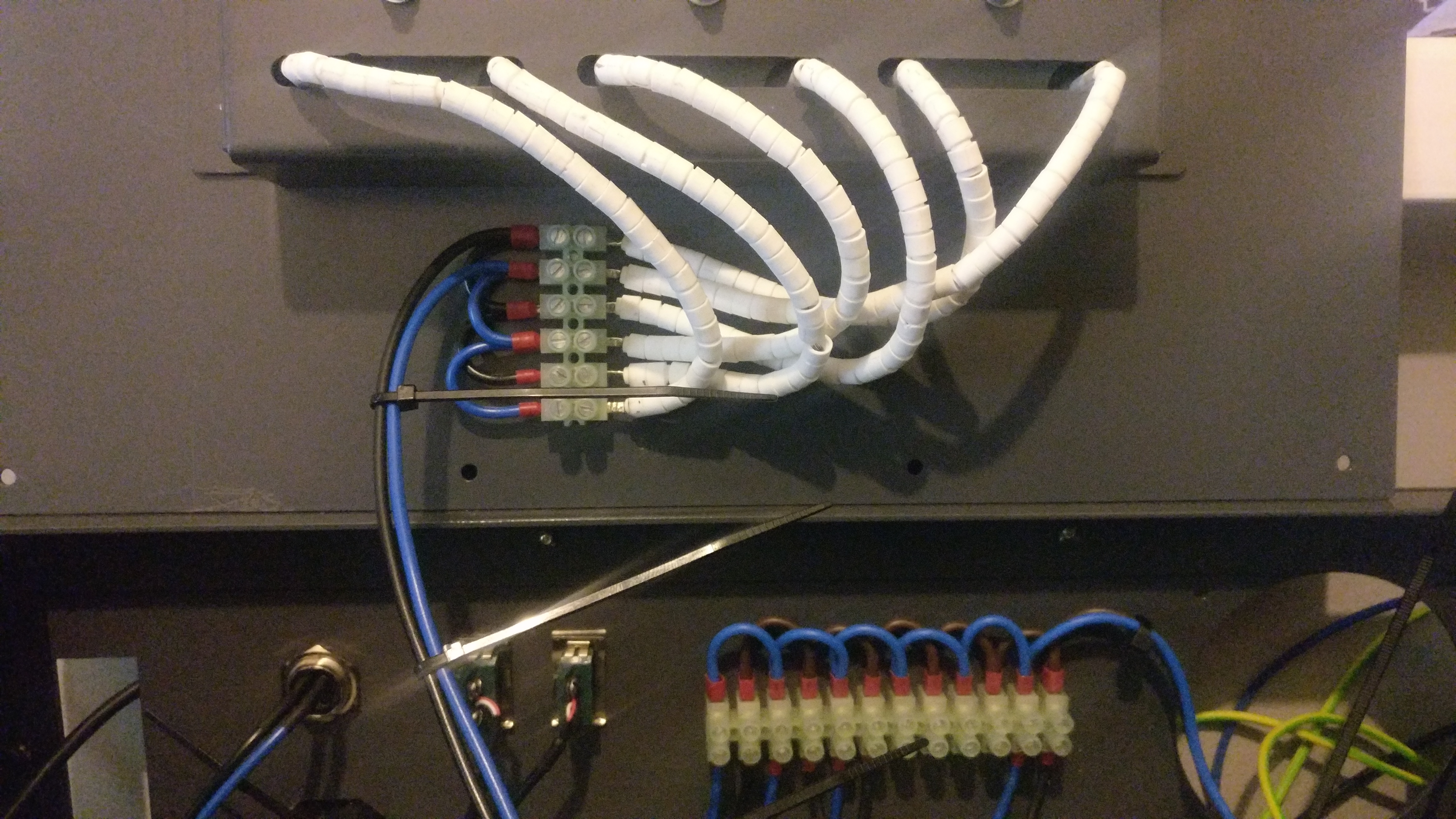

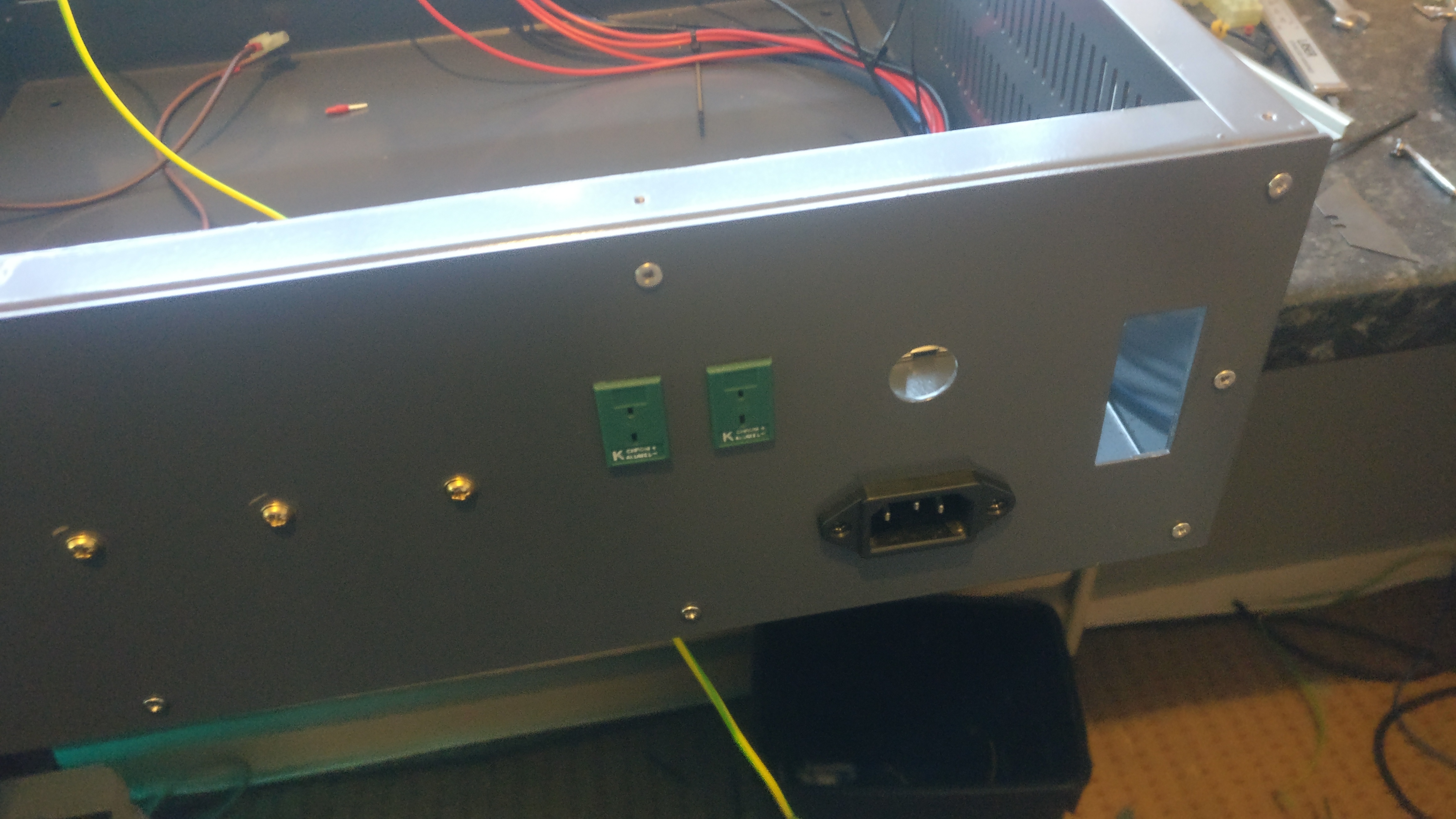

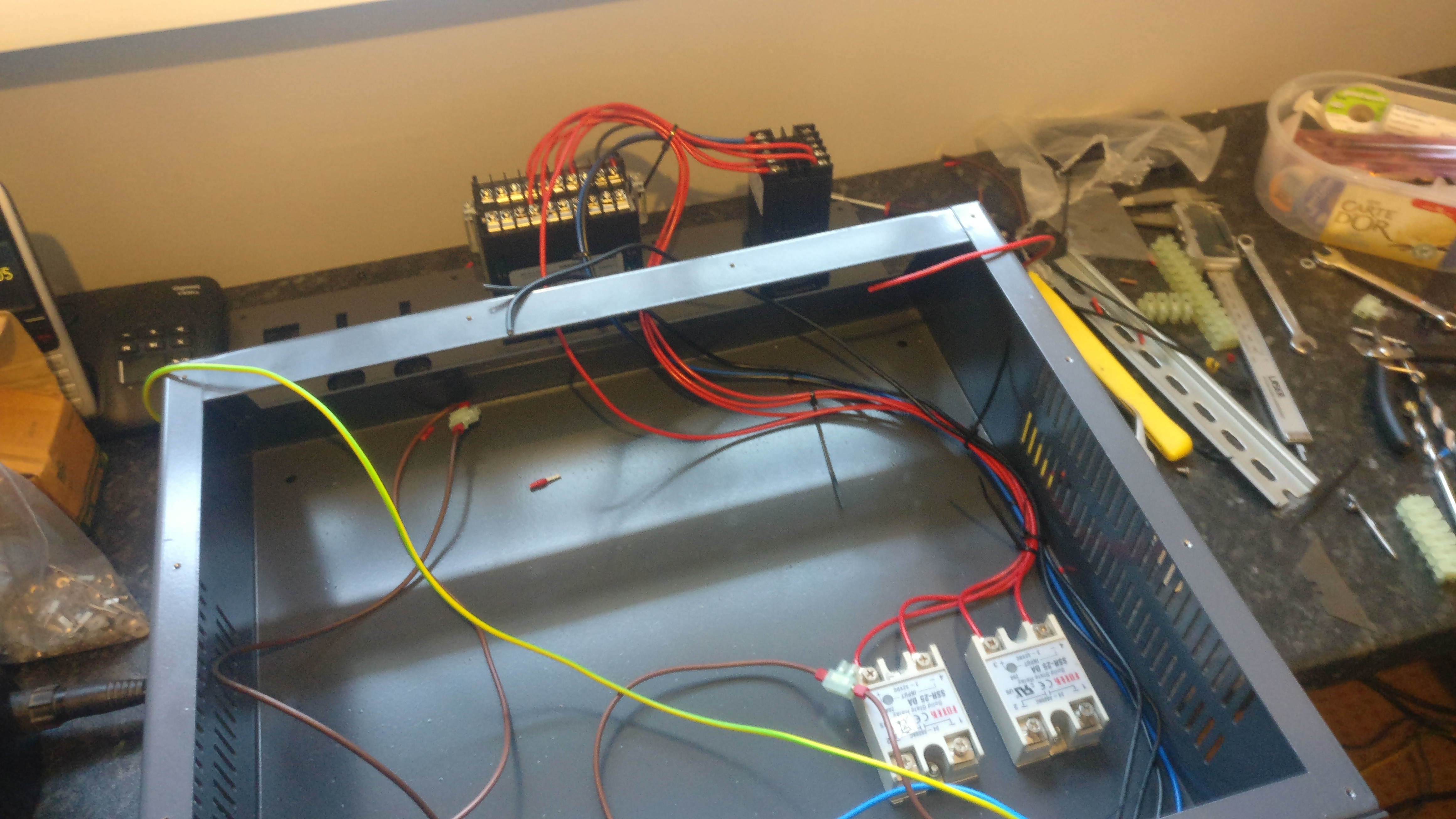

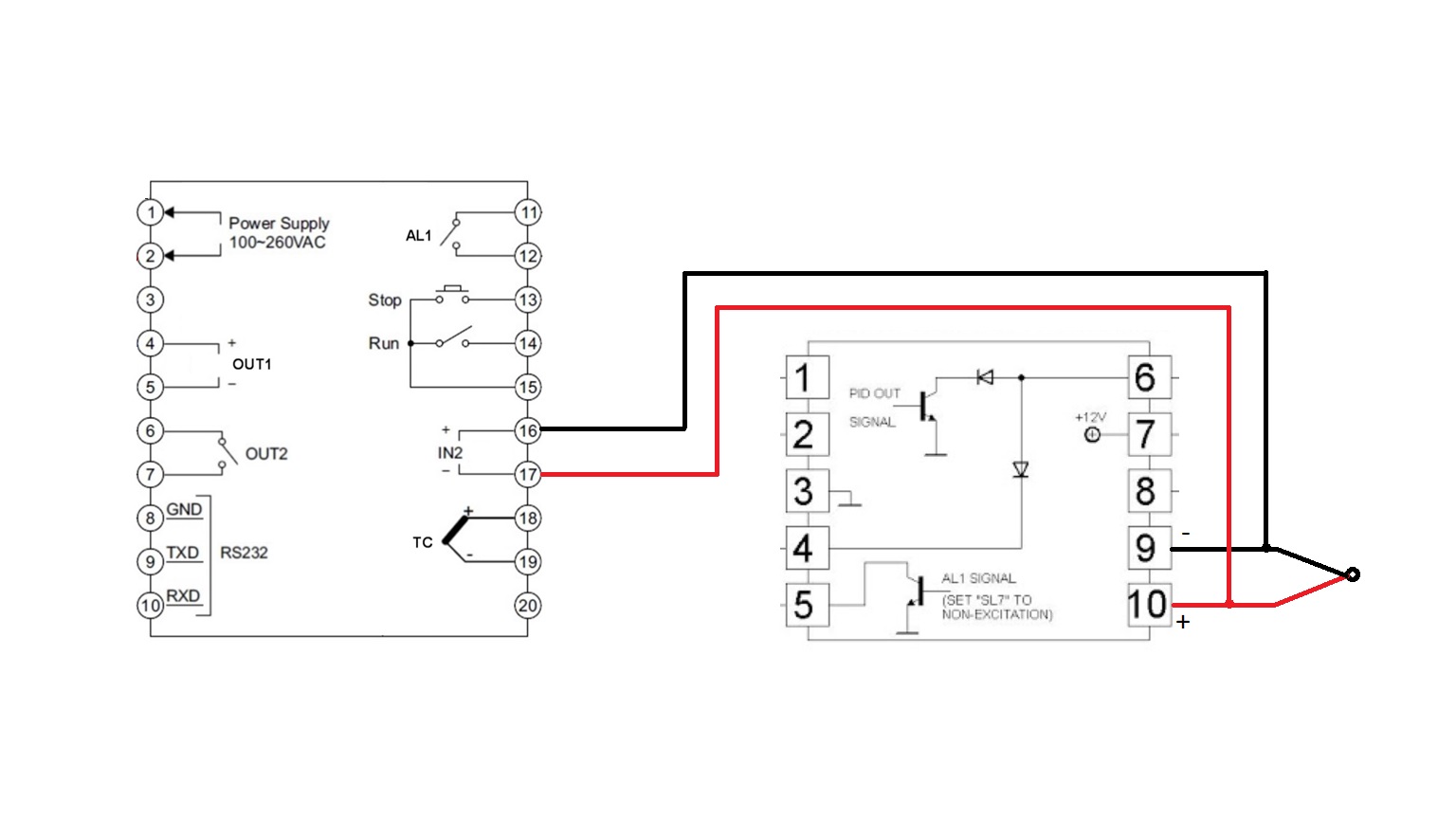

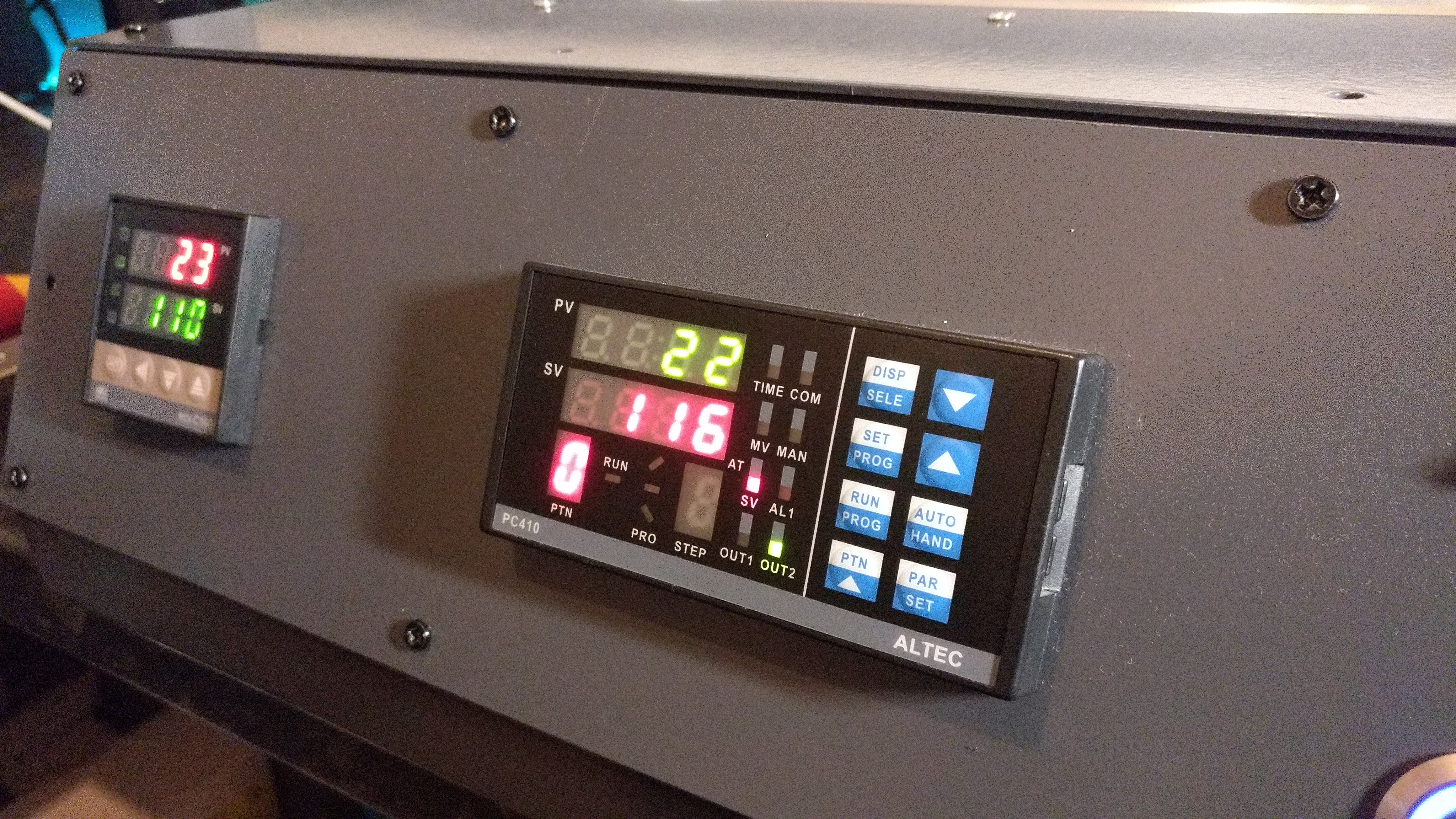

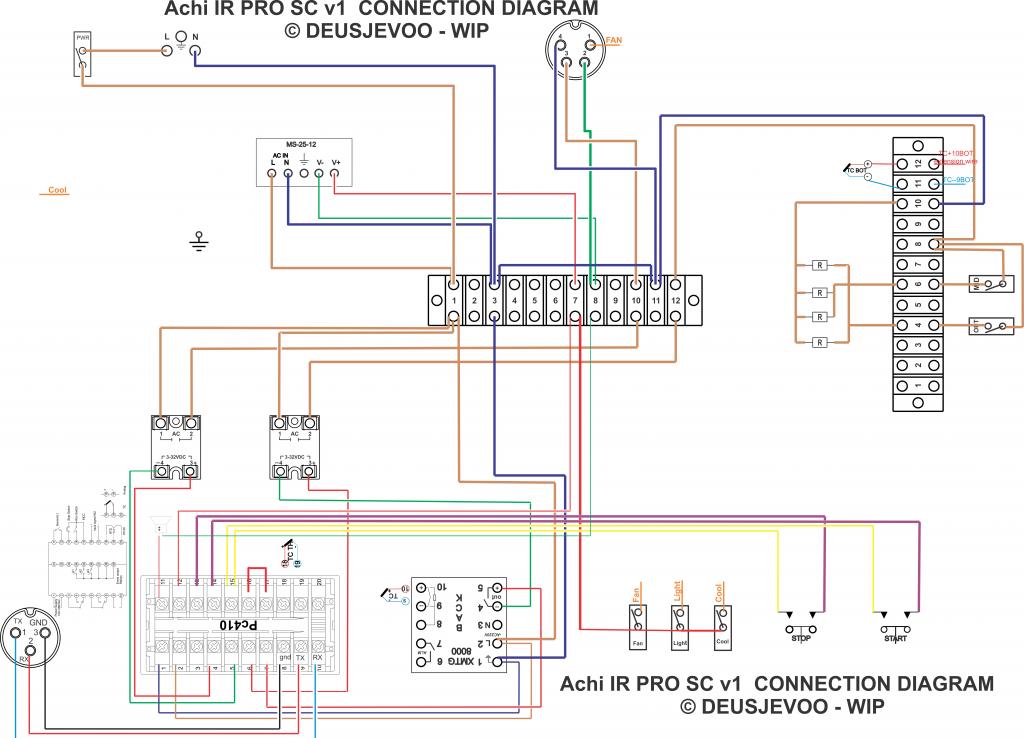

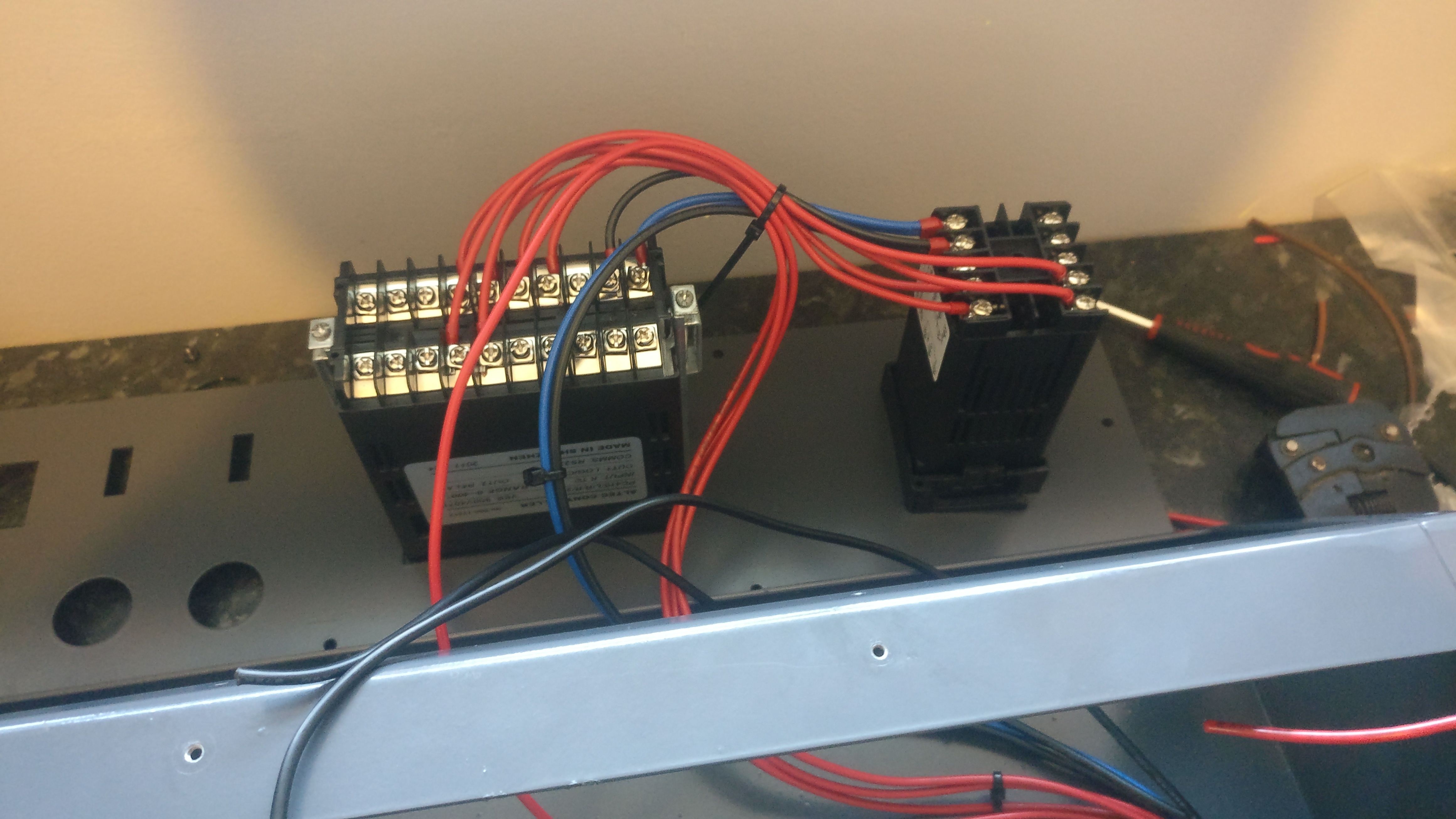

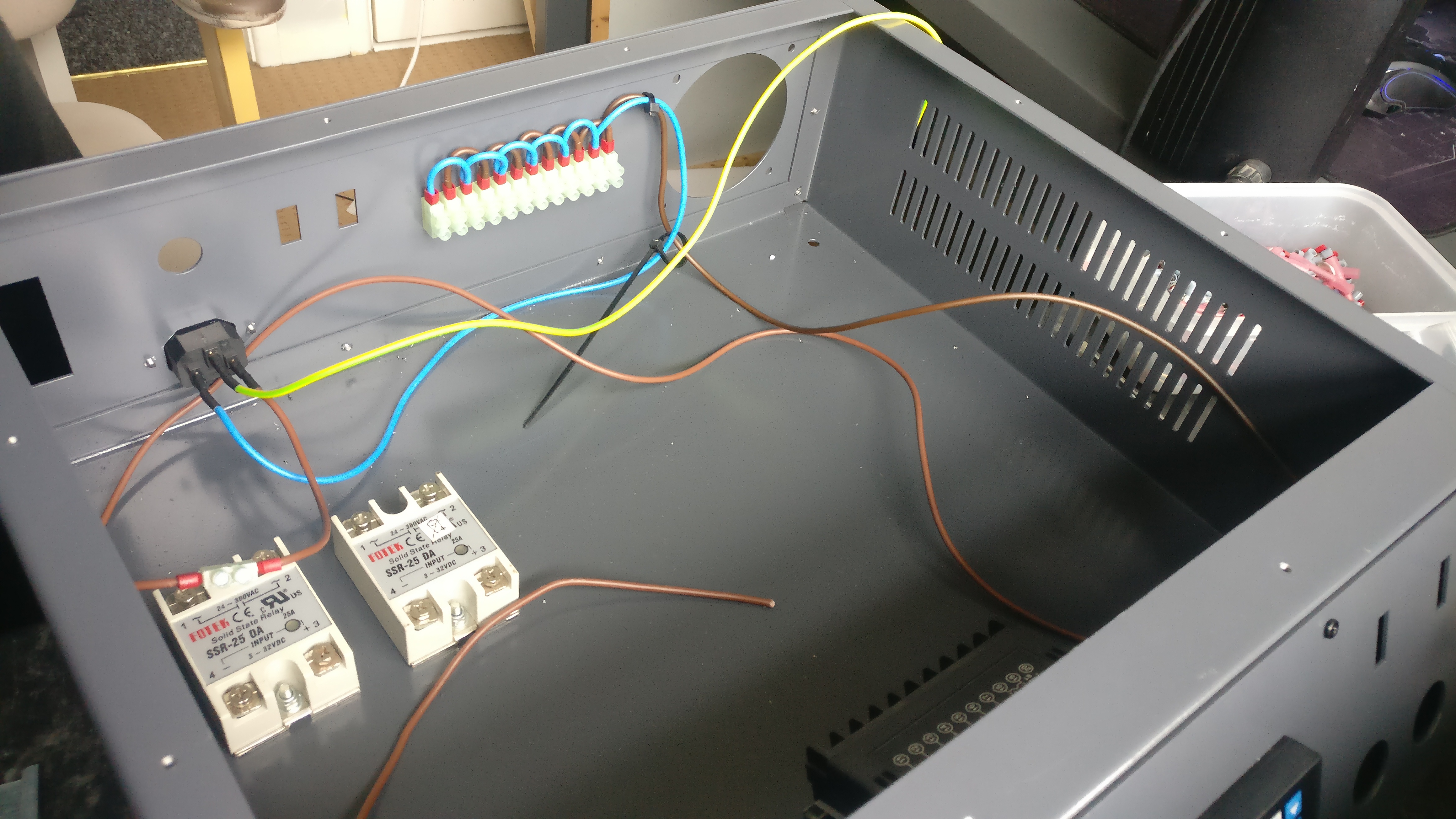

Dzisiaj udało mi się okablować i nawet wstępnie uruchomić podgrzewacz. Okablowując podgrzewacz posiłkowałem się schematem znalezionym na elektrodzie od stacji Achi. Wyjście sterujące przekaźnikiem ssr dolnego podgrzewacza leci szeregowo przez out2 w pc410, jak się domyśliłem po to, aby dolny podgrzewacz załączył się dopiero wtedy, jak uruchomi się proces w sterowniku pc410. Również zmostkowałem termoparę z sterownika rex c100 z wejściem in2, po to aby mieć odczyt z dolnego podgrzewacza w programie sterującym stacją.

ObrazekObrazekObrazek
ObrazekObrazekObrazek
ObrazekObrazekObrazek

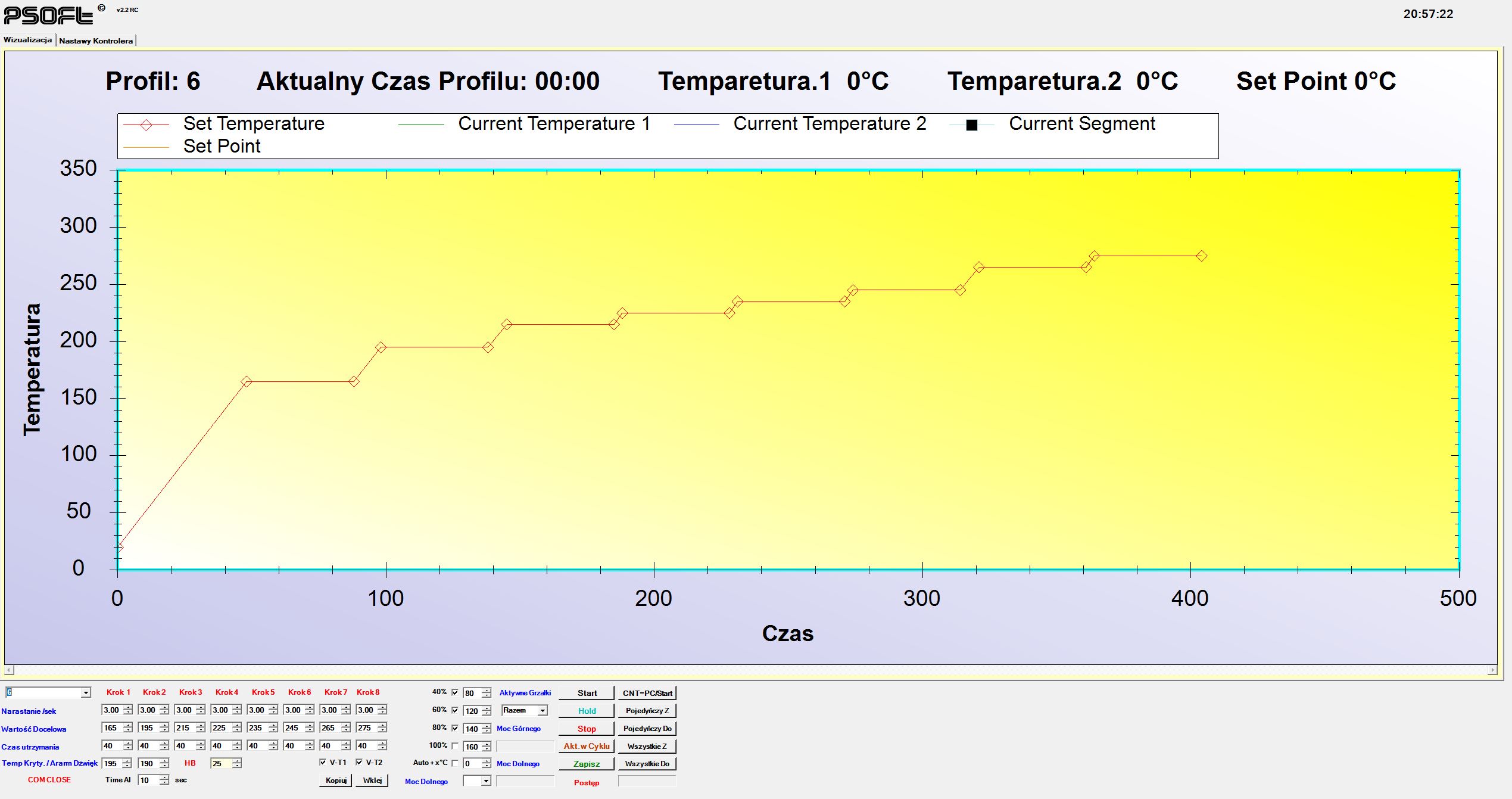

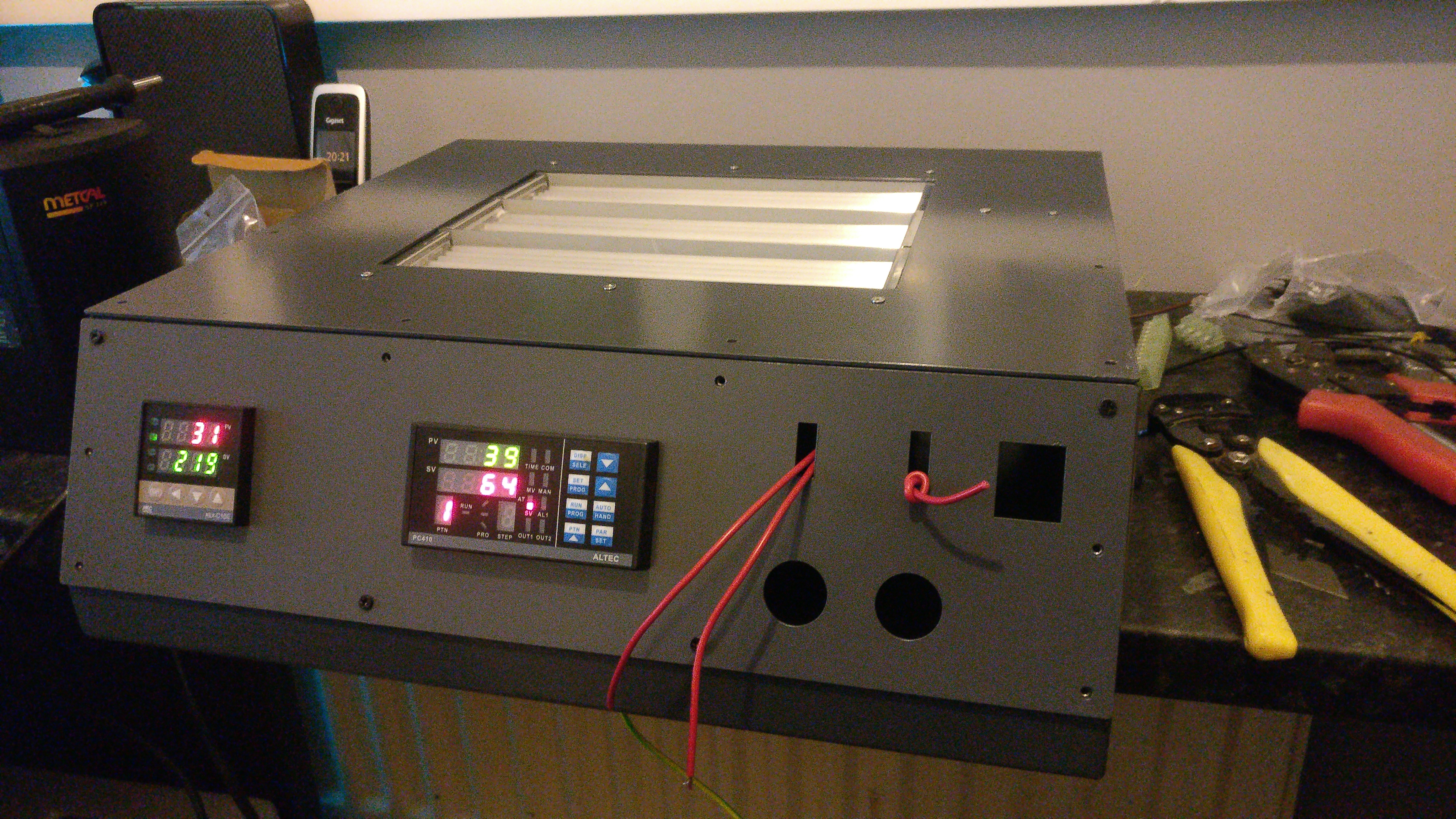

Te wystające czerwone kable z przodu, to tymczasowe włączniki Start i Stop. Szukałem na forum i w Google jak wygląda proces sterowania górnym i dolnym podgrzewaczem tuż po uruchomieniu procesu. Przykładowe zdjęcie poniżej, czy w takiej sytuacji gdy pierwszy etap ustawiony jest 165 stopni oznacza, że górna grzałka załączy się dopiero po przekroczeniu temp 165 stopni, do której płytę podgrzeje dolny podgrzewacz. Czy obie grzałki będą grzały płytę od początku z góry i z dołu, aż do osiągnięcia zadanej temp w etapie pierwszym.

Obrazek

#7 Re: Obudowa podgrzewacza stacji BGA


przez kamil1986 18 czerwca 2020, 13:30

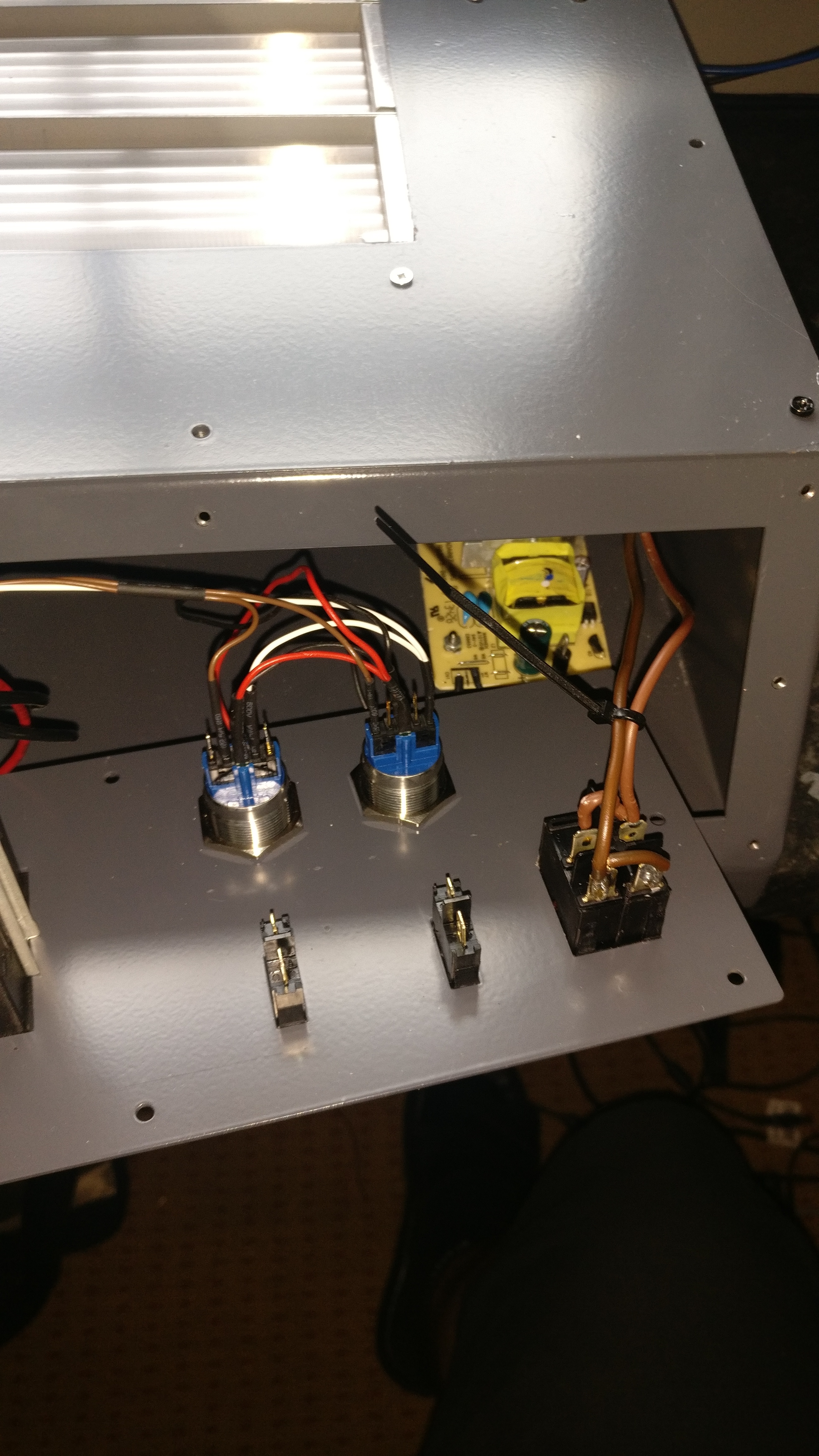

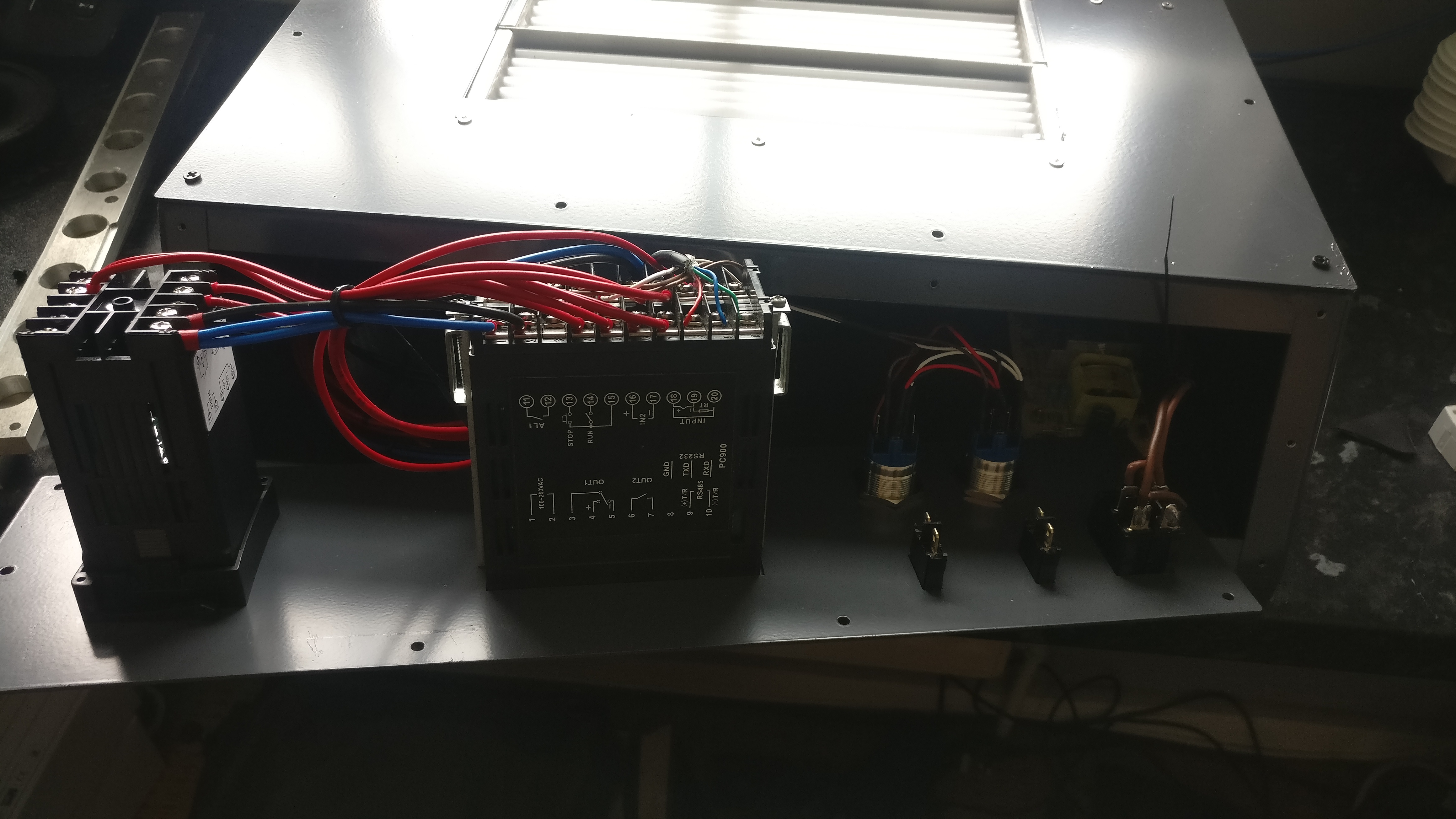

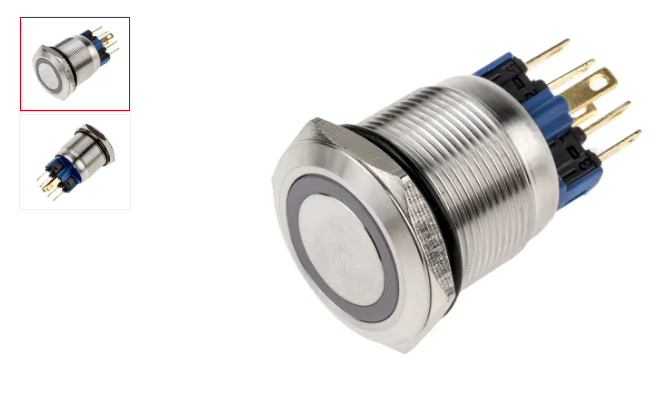

Witam ponownie udało mi się prawie skończyć budowę podgrzewacza pozostało zamontować jeszcze wiatrak i podłączyć przełączniki do lampki oraz wiatraczka, poniżej kilka fotek z budowy. Przyciski start i stop założyłem podświetlane LED kupione w RS components RS Stock No. 811-8516
Obrazek
Obrazek Obrazek

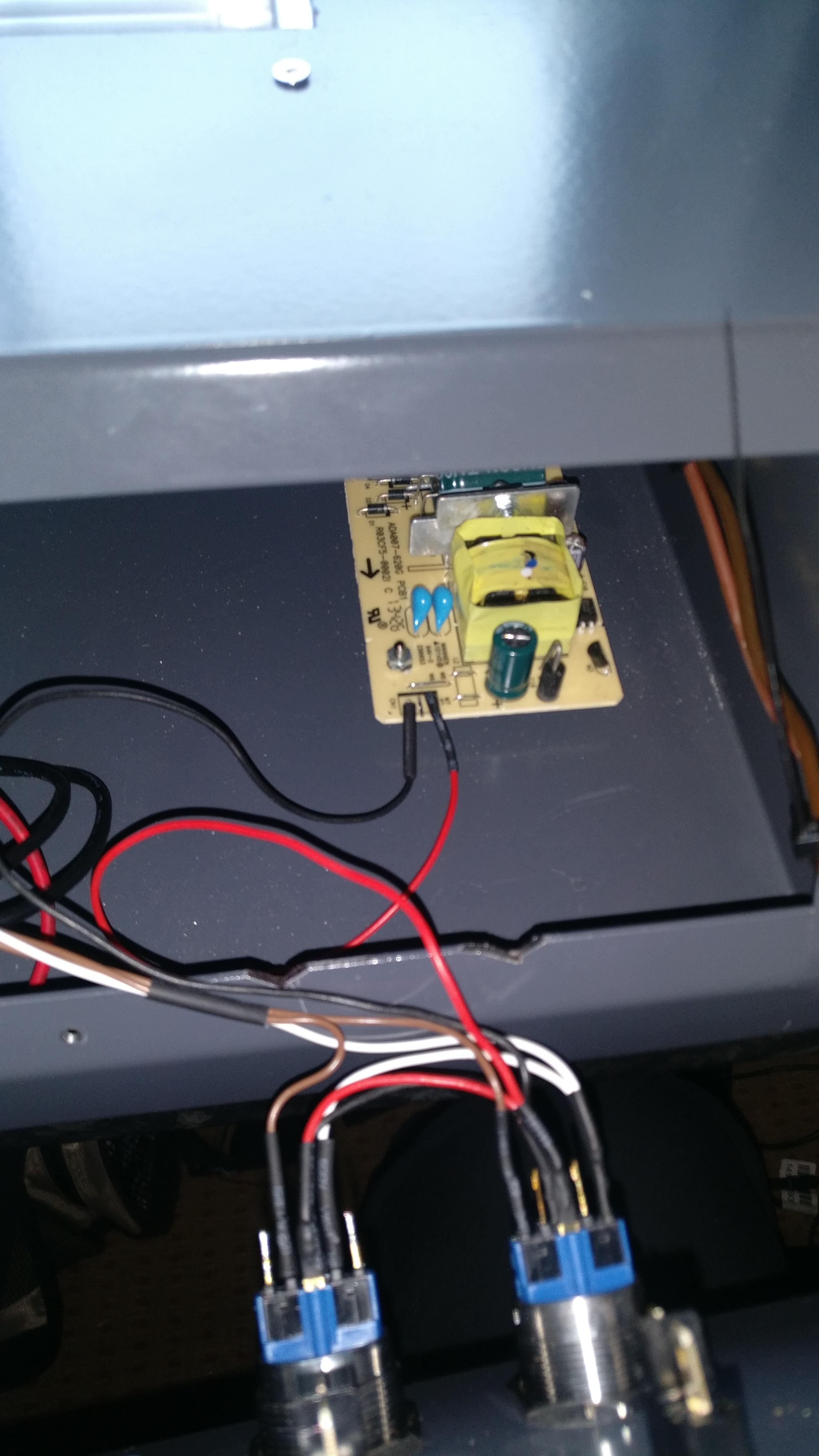

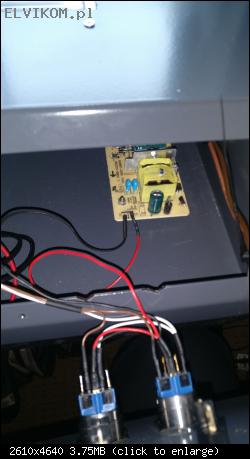

Niestety nie obyło się znowu bez piłowania nakrętka mocująca przyciski start i stop zachodziła delikatnie na obudowę, musiałem ja podpiłować aby zrobić trochę miejsca. Zasilacz widoczny na zdjęciu służy do zasilania wiatraków oraz podświetlenia przycisków, napięcie wyjściowe zasilacza 24V DC

Obrazek

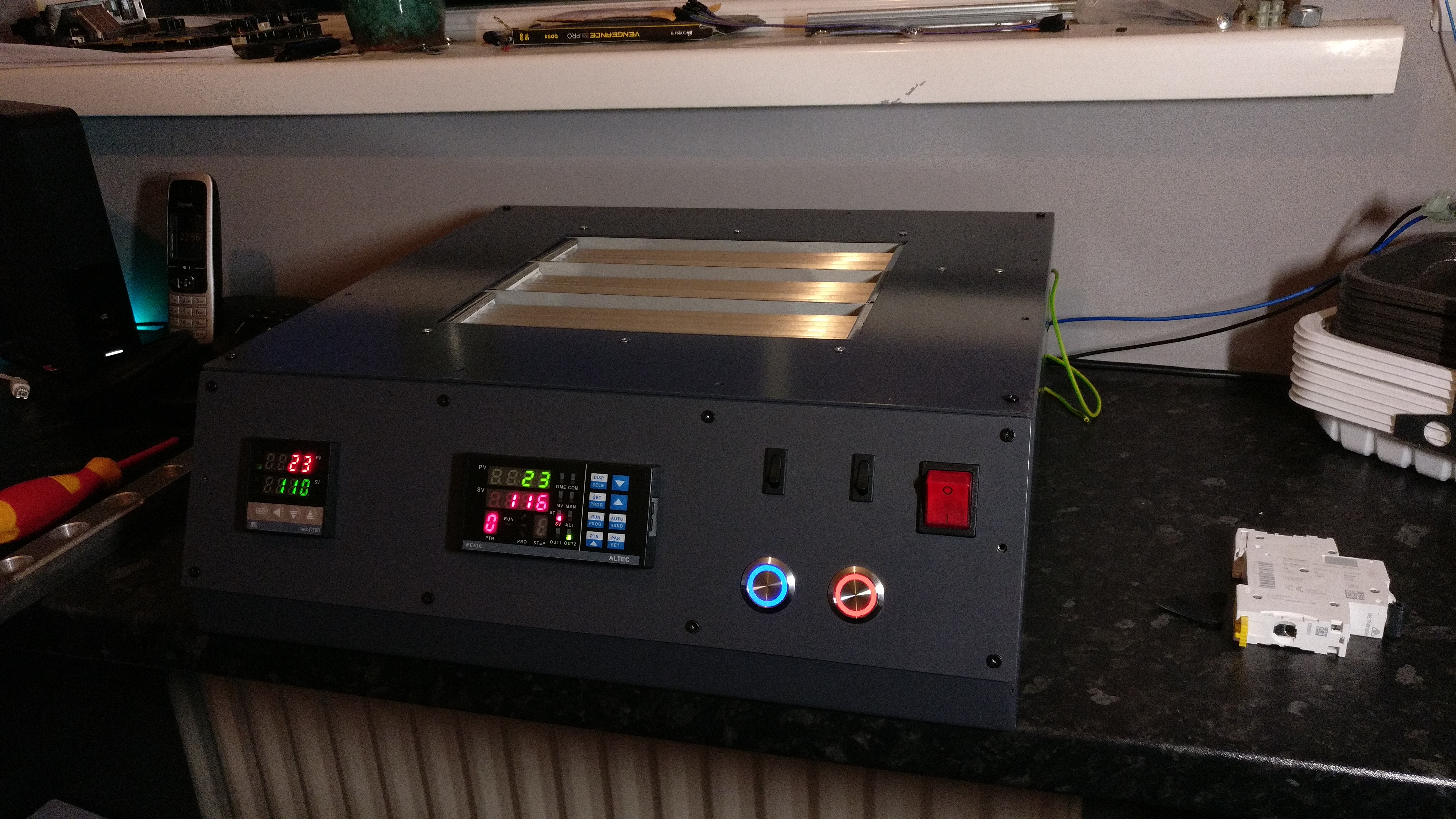

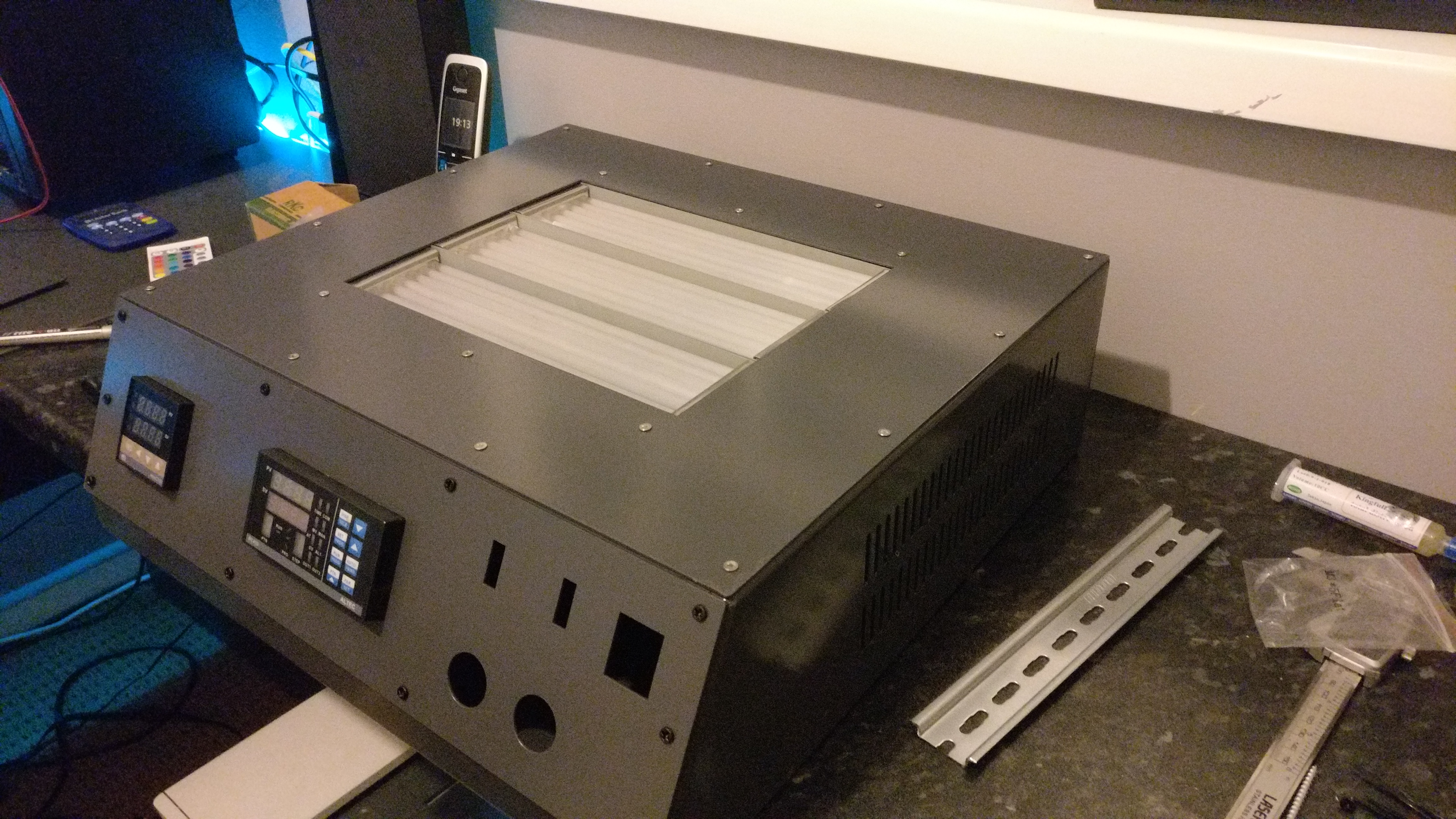

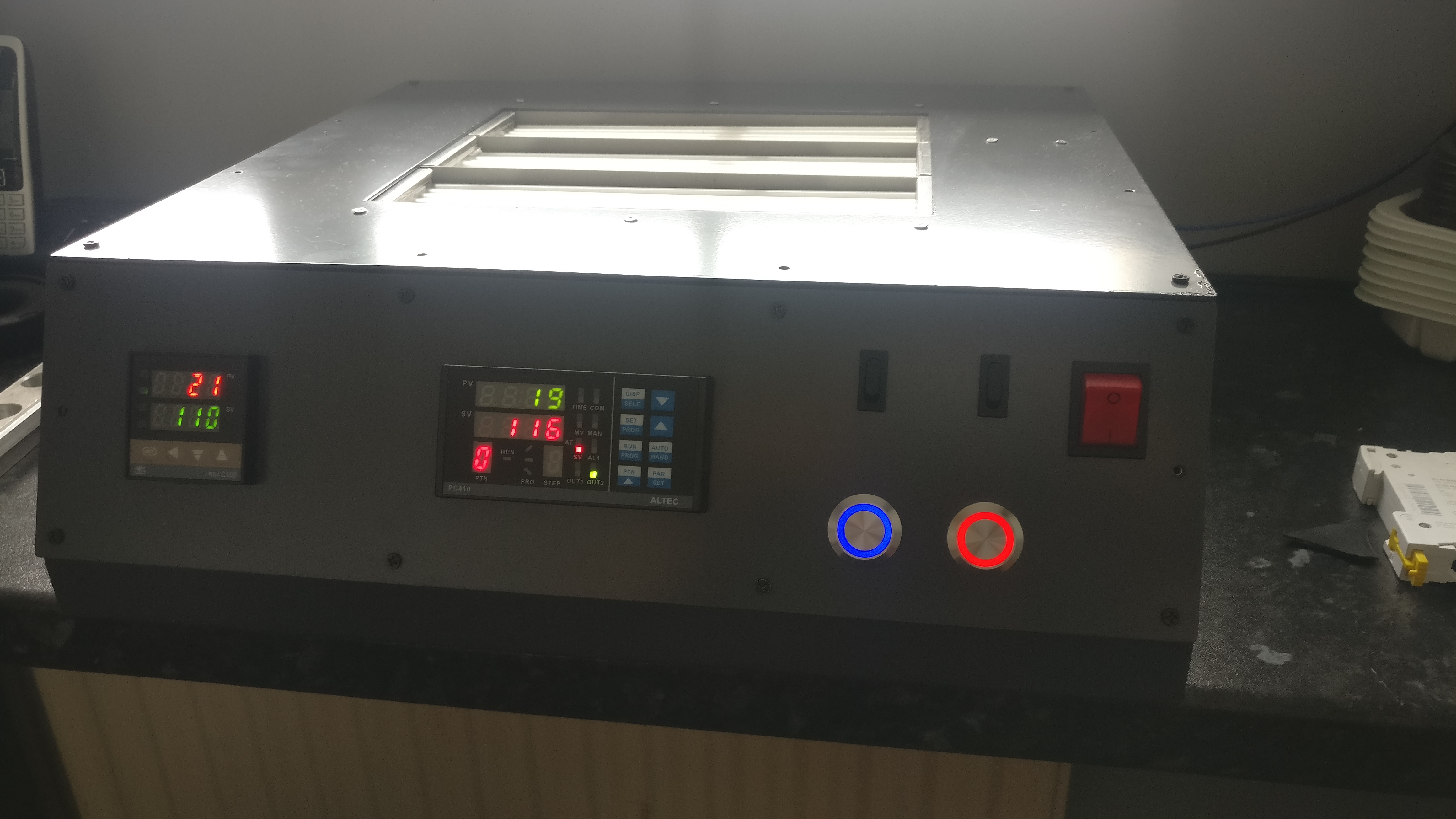

Tutaj kilka fotek gotowego podgrzewacza.

Obrazek Obrazek Obrazek Obrazek


Poprawki naniesione na projekt:

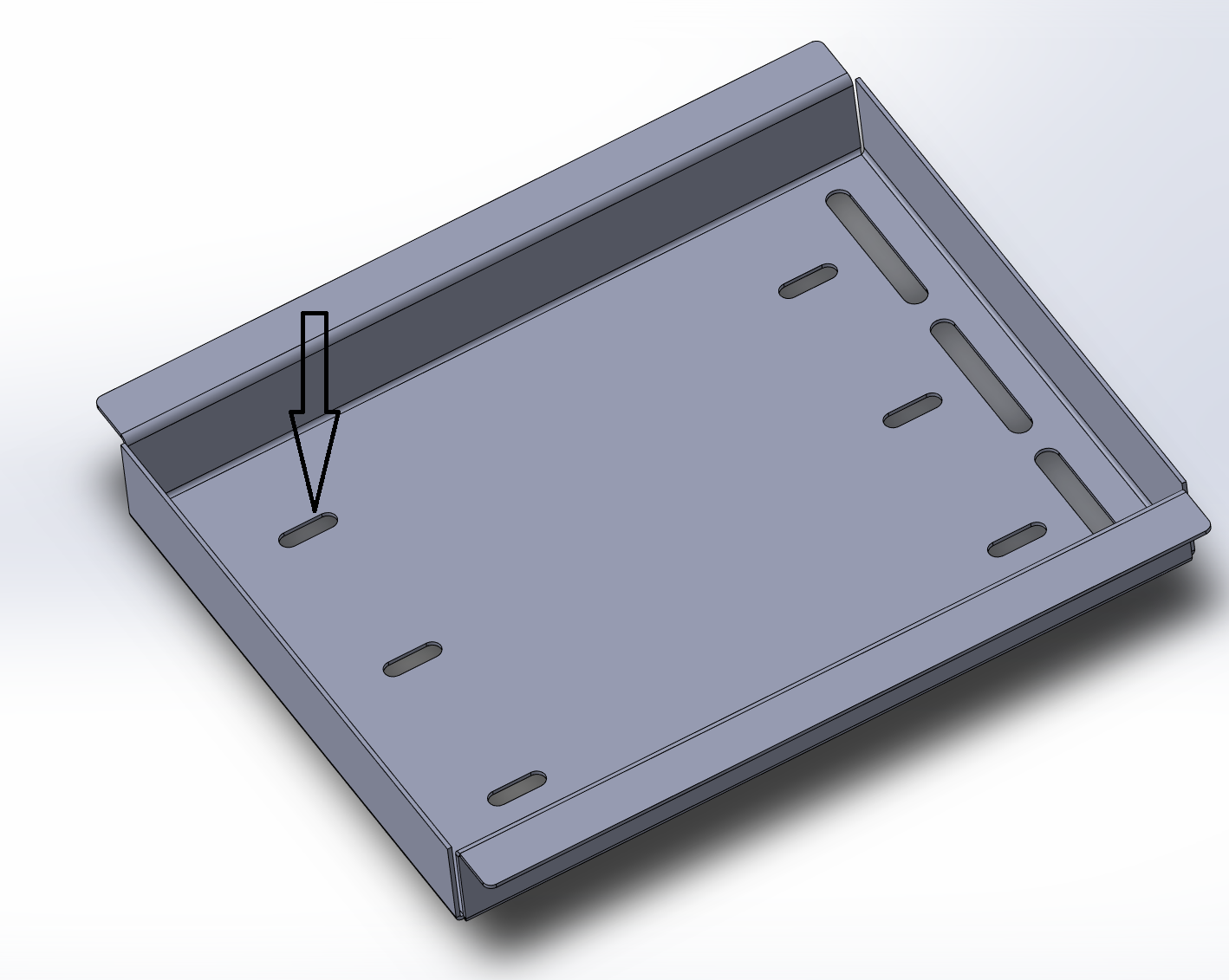

Powiększyłem i zmieniłem otwory mocujące promienniki teraz są większe w poprzedniej wersji otwory były okrągłe co uniemożliwiało montaż promienników z różnym rozstawem śrub mocujących.
Obrazek

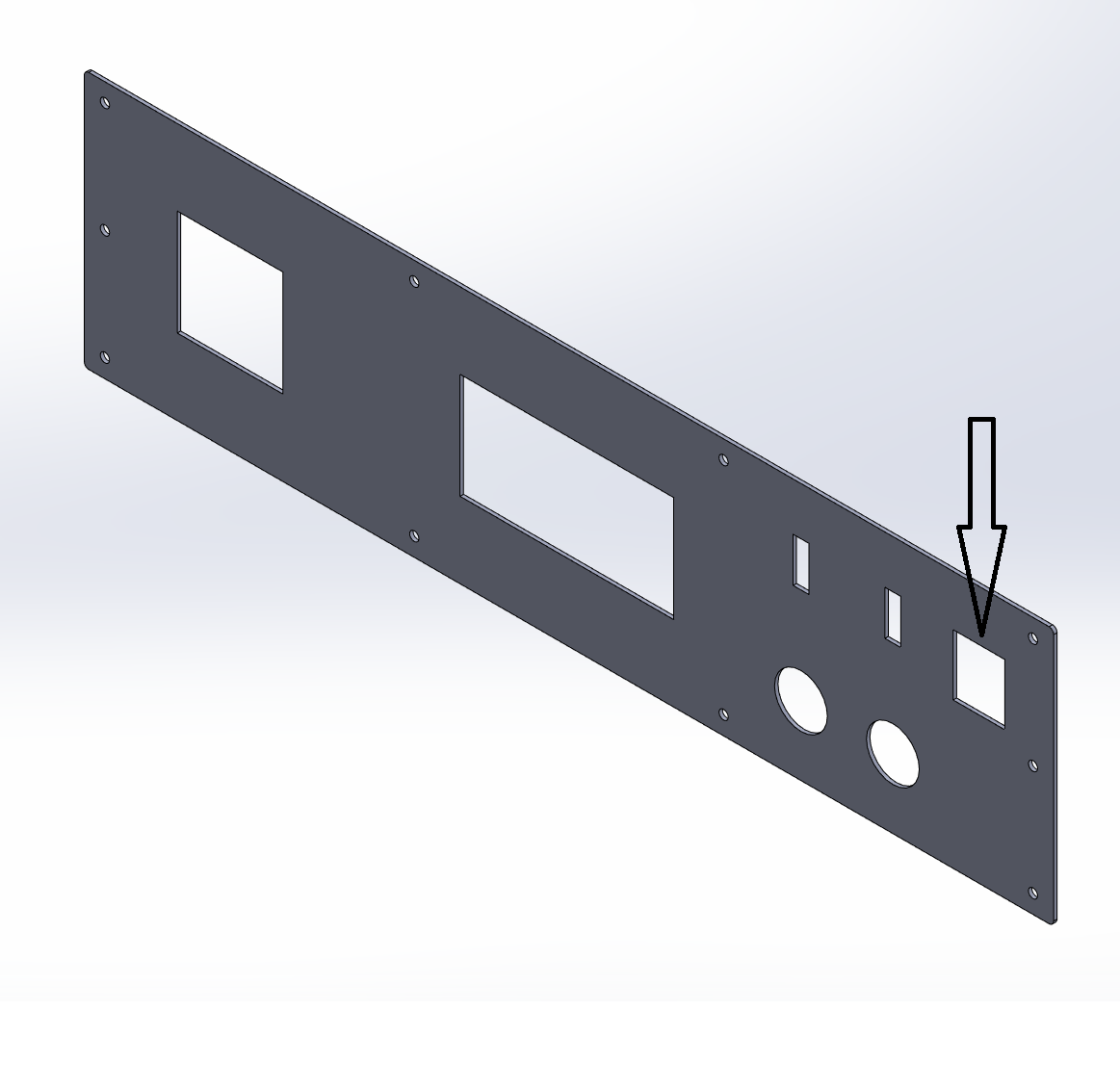

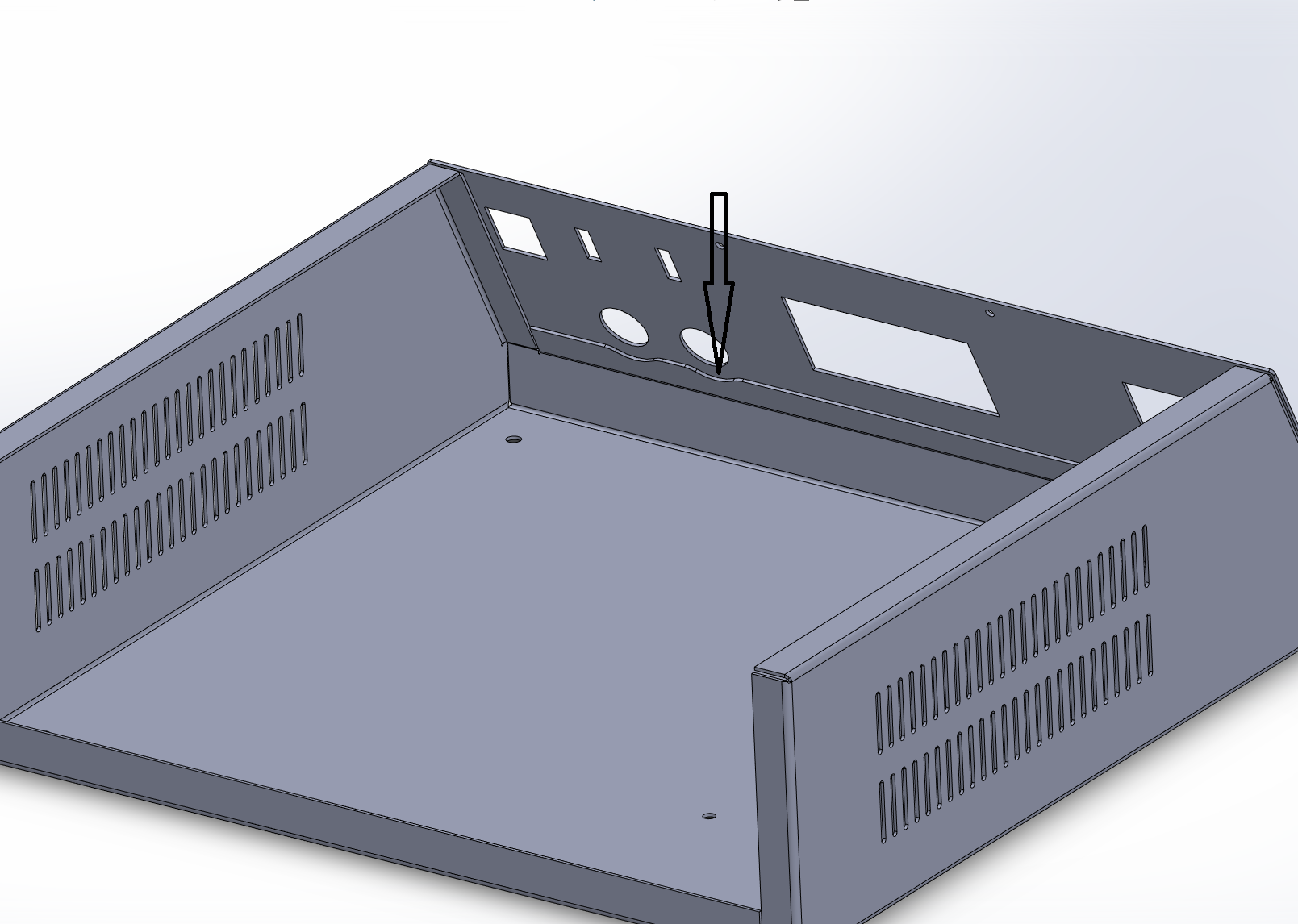

Powiększyłem otwór na główny włącznika zasilania trzeba było rozpiłować przycisk się nie mieścił
Obrazek

Dodałem podcięcia na nakrętki mocujące przyciski start i stop.
Obrazek
