Nvidia GeForce GTX480 - Czyszczenie zaśniedzionych padów.

Witajcie, nadszedł czas na napisanie czegoś konkretnego :), a więc, właśnie naprawiam we własnym zakresie referencyjną kartę graficzną GeForce GTX480 z roku 2010 tydzień 33, Po ściągnięciu GPU z PCB i oczyszczeniu go ze starego spoiwa, ukazały się moim oczom kilkanaście jak nie kilkadziesiąt zaśniedzonych padów, przez co cyna nie chce ich zabielać. Pytanie mam, jak wy sobie radzicie z takimi przypadkami?

Przy pomocy skalpela skrobie do ukazania się czystej miedzi.

Nie zmęczy to materiału takie drastyczne skrobanie? A co kolega myśli o papierze wodnym o gramaturze 1000?

pikus09 писал(а):Nie zmęczy to materiału takie drastyczne skrobanie?

A kto mówi, że drastyczne? Jeśli zrobisz to delikatnie i z wyczuciem, powinno się udać.

pikus09 писал(а):A co kolega myśli o papierze wodnym o gramaturze 1000?

Osobiście nie polecam papieru ściernego - podczas szlifowania, ścierają się i przywierają do płyty (PCB zawiera substancje żywiczne) mikroskopijne opiłki miedzi, które mogą spowodować zwarcia między padami. W przypadku "skrobania" samych padów skalpelem, nie grożą Ci mikrozwarcia - wystarczy bowiem po wszystkim usunąć opiłki miękkim, antystatycznym pędzelkiem lub sprężonym powietrzem.

Hmm, Czyli wygląda na to, że 2 odp są za tym aby użyć skalpela. Czy zamiast skalpela można użyć nożyka, którym delikatnie jak skalpelem skrobać utlenione miejsca na GPU?

pikus09 писал(а):Czy zamiast skalpela można użyć nożyka, którym delikatnie jak skalpelem skrobać utlenione miejsca na GPU?

Jeśli masz na myśli nożyk do tapet - to przy sporej dozie wprawy i cierpliwości można, choć jest to metoda dużo mniej dokładna, niż skalpel.

Poradziłem sobie, Wziąłem skalpel i skalpelem delikatnie zaśniedziałe pady doprowadziłem do porządku. Natomiast mam problem opisany w tym temacie: viewtopic.php?f=214&t=32687

pikus09 писал(а):Natomiast mam problem opisany w tym temacie:

Proszę kontynuować w tym temacie, zamiast tworzyć nowy.

A to ja nie wiedziałem, z góry przepraszam. Przyzwyczajenie z forum elektroda, gdzie trzeba 5 tematów pisać w sprawie określonych problemów z jednym urządzeniem.

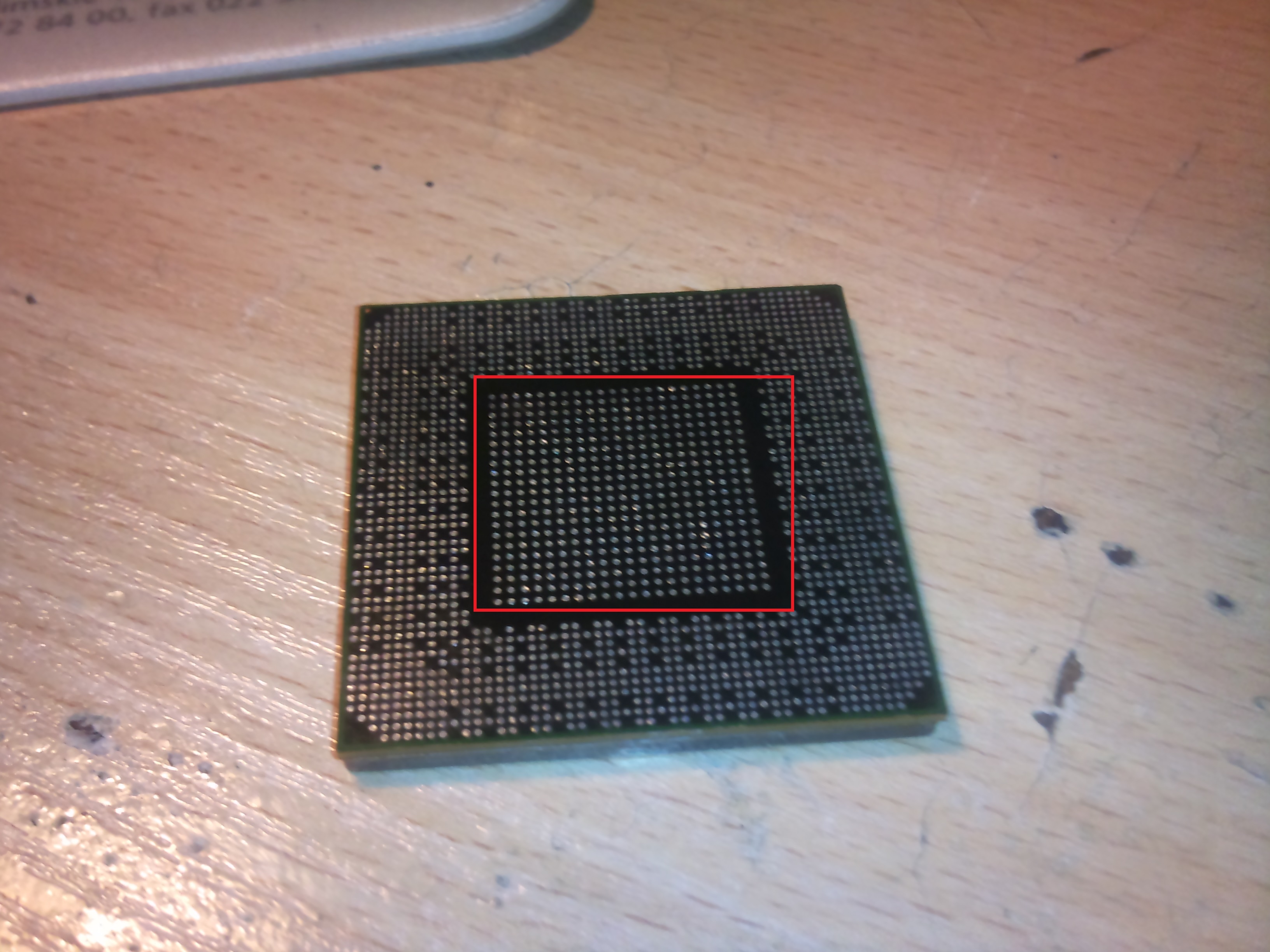

A więc, mam pewne podejrzenie, otóż mierząc pady na środkowej części układu mam wszędzie zwarcie, czy tak być powinno, czy układ uszkodzony z przegrzania, lub kulki się zlały wewnątrz układu? Załączam zdjęcie układu www.elvikom.pl/obrazki/_f/f_0022183.jpg

A przypatrz się padom na laminacie płyty głównej i porównaj.

Czasami ten zakreślony obszar zawiera wyłącznie pady zasilania/masy, wtedy logicznym jest, iż są one zwarte (połączone) ze sobą.

Próbowałem, porównać i prawda jest taka, że mam mieszane uczucia co do takiego pomiaru. Nie ma ktoś może na warsztacie takiego GPU aby sprawdzić, czy w tych padach zaznaczonych na czerwono kwadratem nie powinno być zwarcia, czy jednak powinno być?
Dodam, że układ nie posiada bąbli, czy w jakikolwiek sposób jest uszkodzony mechanicznie.


Edit: No i stało się, przy pomocy kolegi z forum, udało się wyjść z dylematu. GPU uszkodzone z przegrzania.
