Naprawa dekodera DVB-T/T2 LXDVB105 nie reaguję na włączenie, nic się nie świeci

Witam !!!

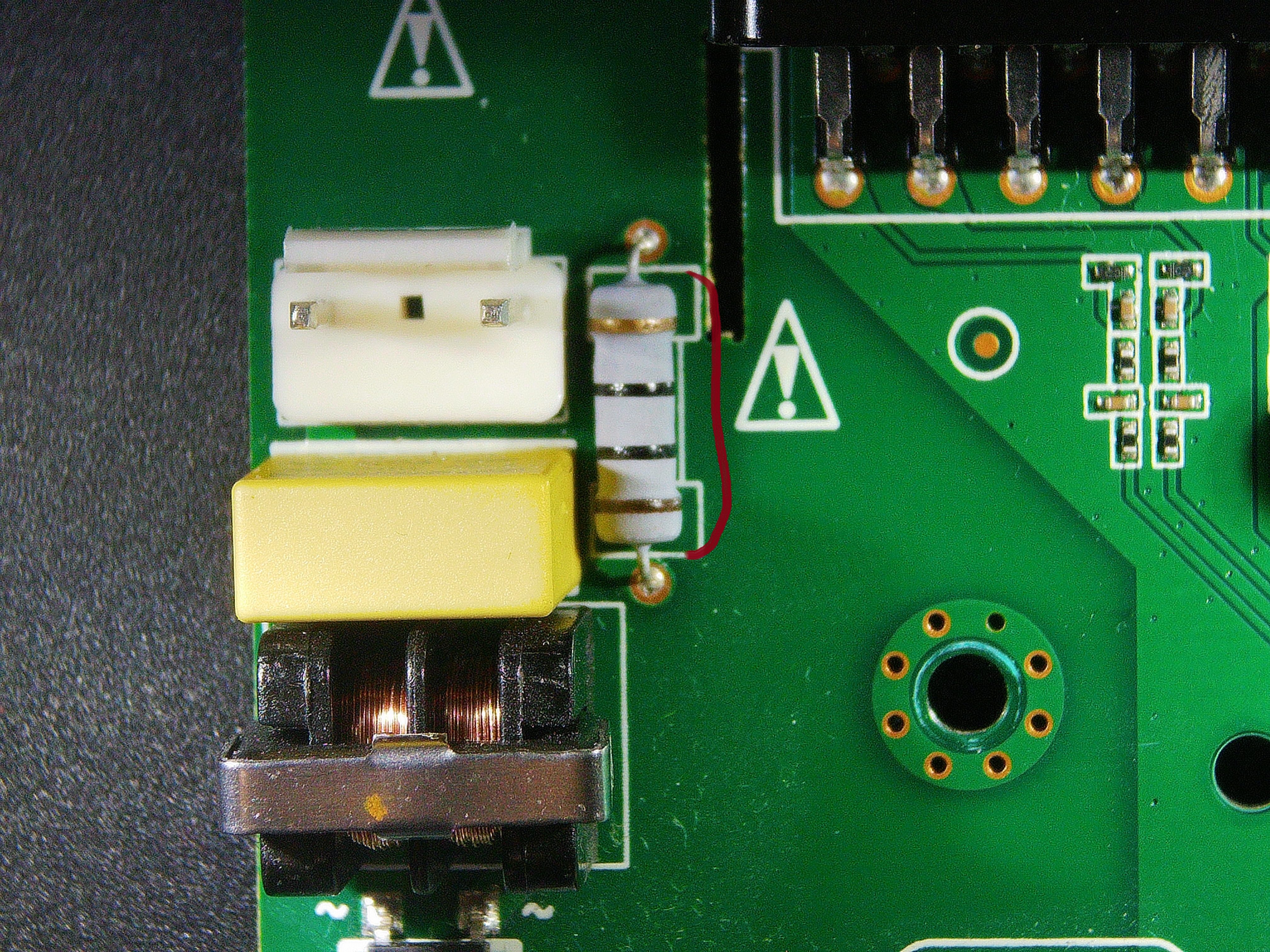

Mam dekoder DVB-T/T2 LXDVB105, który nie reaguję na włączenie, nic się nie świeci. Diagnostykę zacząłem od rezystora, który znajduję się obok gniazda zasilania. Zmierzyłem jego rezystancję wynosi ona 10Ω.

Oznaczenie płyty głównej GX6702-T2-50 A1

Oto jego zdjęcie:

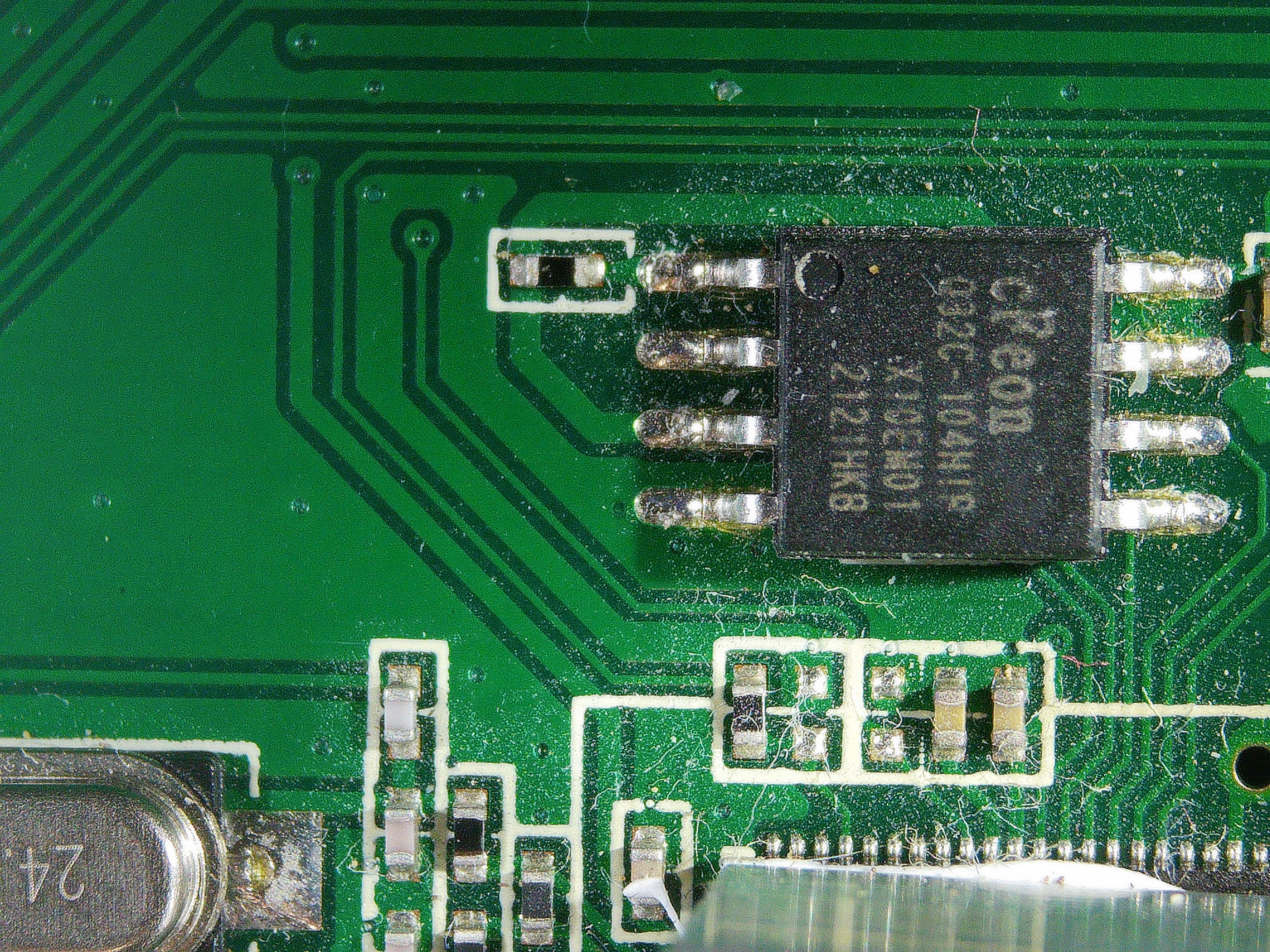

Na 5 i 8 nóżce tego układu występuję napięcie 3.3V.Mam programator CH341B.Czy przeprogramowanie tego układu przywróciłoby działanie dekodera?

Oto jego zdjęcie:


Nie mam schematu do tego dekodera, nie wiem jaka powinno być jego prawidłowa wartość, proszę o pomoc.

Pozdrawiam Piotr Ko

Zmierzona wartość rezystora (10Ω) jest poprawna i pokrywa się z oznaczeniem rezystancji w postaci kolorowych pasków - od dołu: brązowy, czarny, czarny, złoty oznaczają kolejno: pierwsza cyfra = 1, druga cyfra = 0, ilość dodatkowych zer = 0, tolerancja = 5%.

Diagnostykę zacznij od wykonania i zamieszczenia fotografii obu stron płyty głównej. Fotografie muszą być ostre, wysokiej rozdzielczości i dobrze doświetlone. Należy przy tym usunąć wszelkie folie, radiatory i inne elementy, mogące zasłaniać komponenty elektroniczne czy warstwę opisową. Na ten moment nie jest dostępna dokumentacja tego urządzenia, toteż fotografie pomogą nam zrozumieć, z czym dokładnie się mierzymy.

Bane24 написав:Mam programator CH341B.Czy przeprogramowanie tego układu przywróciłoby działanie dekodera?

Na 100% nikt Ci tego nie powie, ale możesz spróbować. Tutaj masz plik do wgrania: bios-firmware-ltc-dvb-t-t2-lxdvb105-gx6702-t2-50-a1-t77907.html - nie zapomnij, aby zgrać oryginalny wsad przed zaprogramowaniem nowego. Możesz również zamieścić zgrany plik do analizy w tym wątku.
