#1 MSI Z270 Gaming M7 prośba o identyfikację elementu

от soczek42 • 30 Июль 2019, 07:29
Witam.

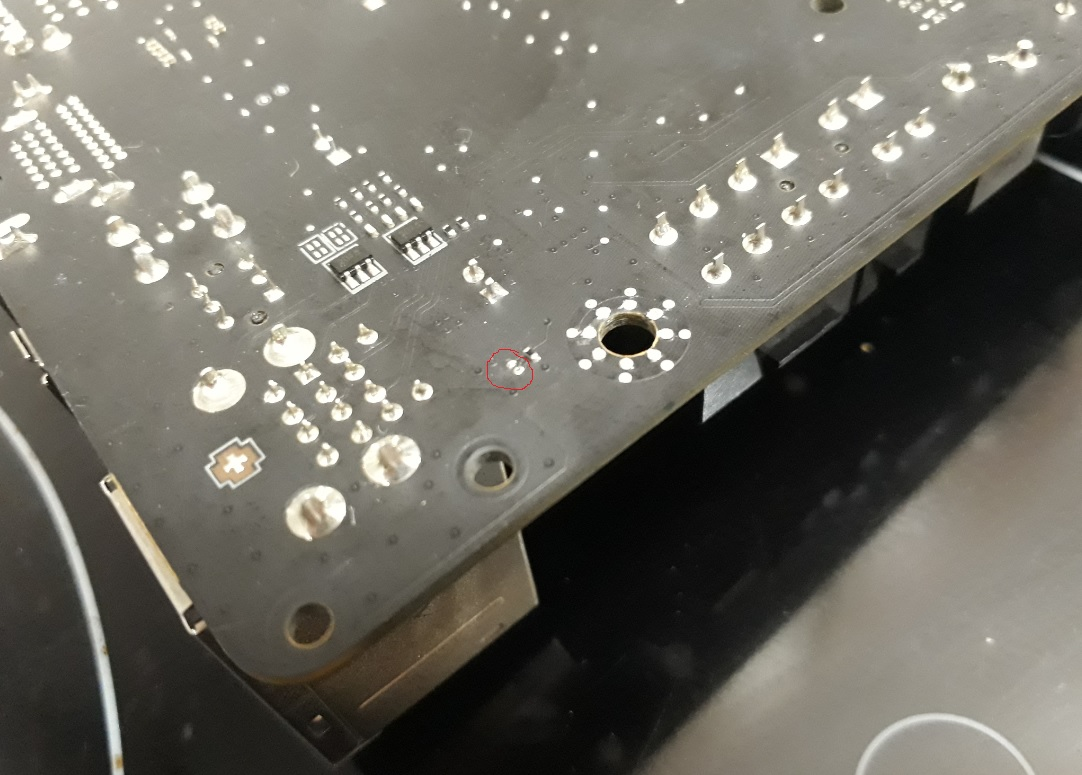

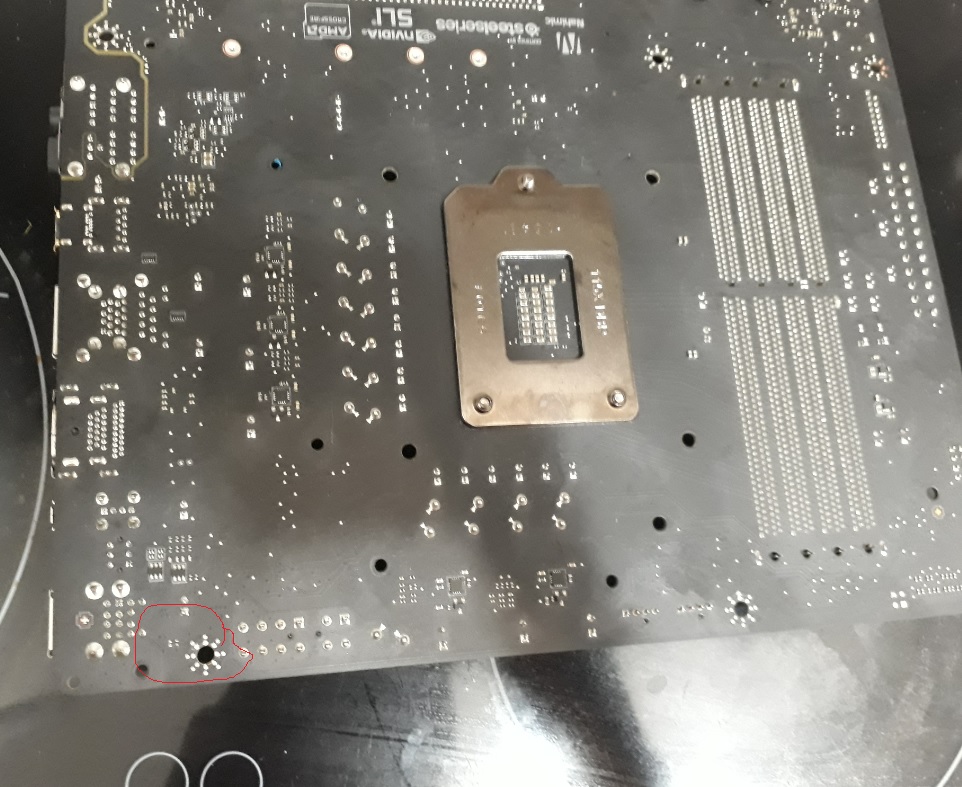

Płyta po włączeniu wyświetla komunikat: ,,Over Current Have Been Detected on Your USB Device! System will shutdown after 15s to protect Your mainboard". Jednak podłączone do niej jest jedynie zasilanie i HDMI a w płycie zainstalowany jest procesor i pamięć. Sprawdziłem wszystkie gniazda USB pod kątem zwarć, wszystkie wyprowadzenia złącz USB z płyty i nie znalazłem żadnych zwarć. Po czasie udało mi się odnaleźć urwany element ( kondensator bądź rezystor) zaraz przy gnieździe USB z PS2 po drugiej stronie płyty niż domyślna. Bardzo proszę o podpowiedź co to za element



-------------------
Znalazłem. Gdyby ktoś szukał na przyszłość to brakujący element to rezystor R139 o rozmiarze R0402 i wartości 10k/1%/4. Rezystor obok to R137 R0402 15k/1%/4. Zamykam temat
