#1 MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez fragmentaryman 1 marca 2020, 15:03

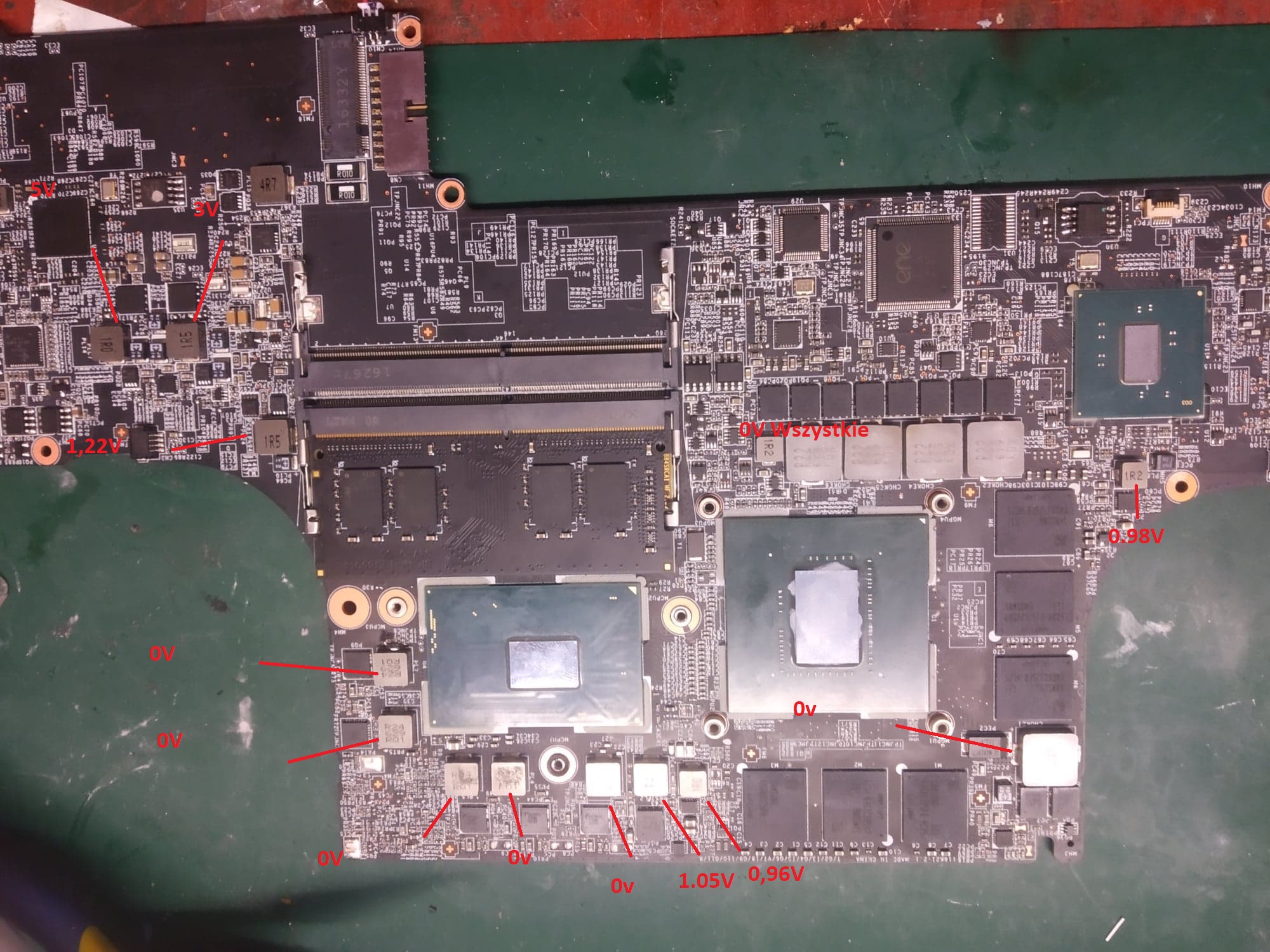

Witam jak w tytule MSI Płyta MS-16k21 brak obrazu startuje przetwornica 3,5V zasilanie pamięci ram jest 1,22V,
zasilanie mostu 0.98V robi sie cieply. Brak napięc na cewkch cpu i gpu zamieszczam zdjęcie. Biosy wgrywane różne z czystym ME region pobór staje na 0,242A . Rezystancja na cewkch Przy cpu jest ok od 1,5 do 2,5, przy gpu 0.04 wyglada na zwarcie uszkodzona grafika jak to potwierdzic dziekuje za informacje .

Obrazek

Re: MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez Google Adsense [BOT] 1 marca 2020, 15:03

#2 Re: MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez matic 1 marca 2020, 16:17
Hello!

Remove all coils with a short circuit (0,04Ω to ground) from the board and check on which side of the coils is a short circuit to ground.

#3 Re: MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez fragmentaryman 1 marca 2020, 16:34

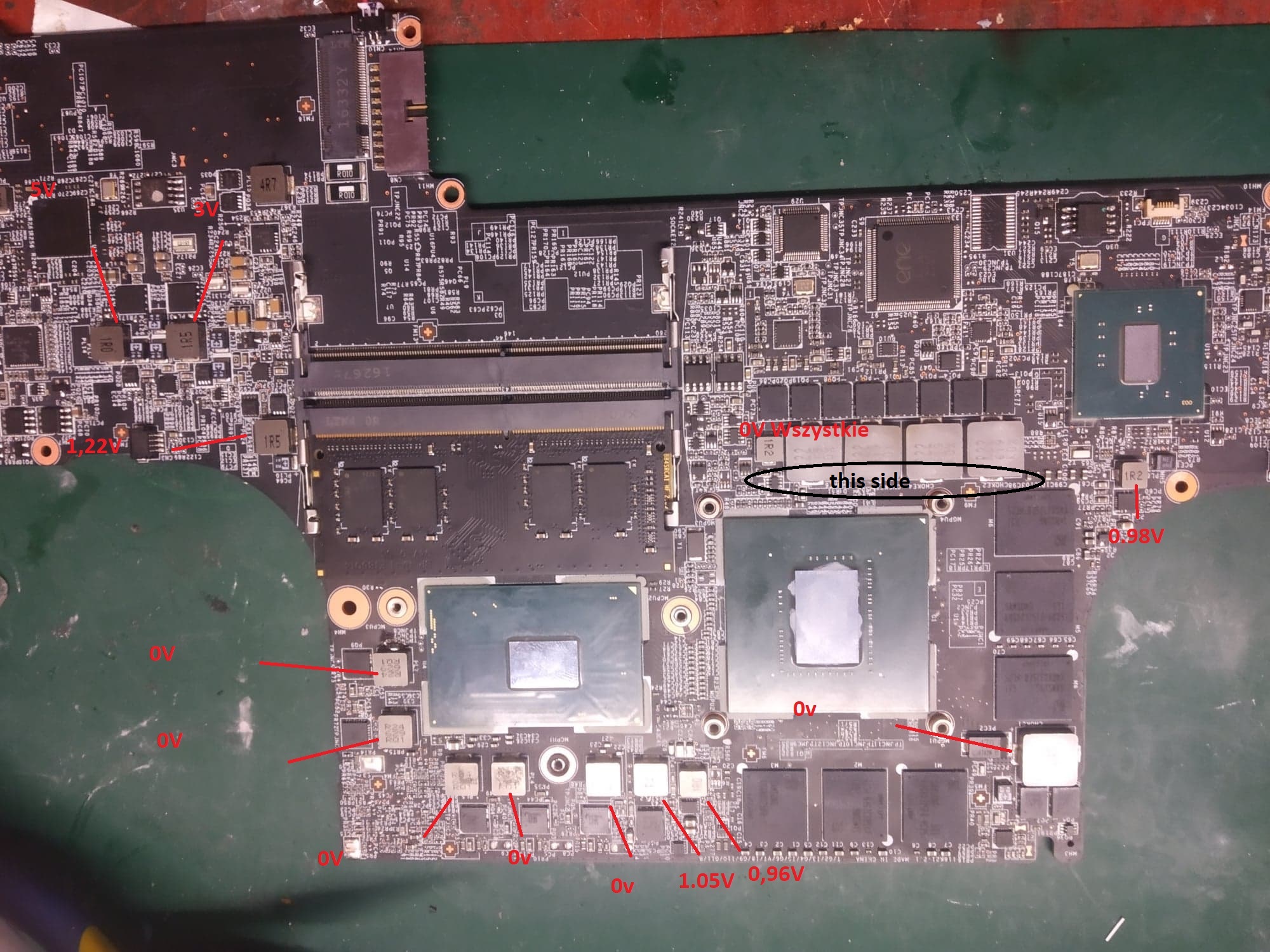

Obrazek

this side on gpu .

#4 Re: MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez matic 1 marca 2020, 16:42
Perform a short circuit test described here on shorted power rail. For a short circuit test limit the voltage to 1V.

It is most likely bad GPU chip or one of the tantalum filter capacitors under the GPU (on another side of the board).

#5 Re: MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez fragmentaryman 1 marca 2020, 17:05
I remove thistantalum filter capacitors( It is most likely bad GPU chip or one of the tantalum filter capacitors under the GPU (on another side of the board). but short circuit is still there.

#6 Re: MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez matic 1 marca 2020, 17:13
Perform a short circuit test as suggested.

I think it is 95% bad GPU chip.

#8 Re: MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez matic 1 marca 2020, 23:18

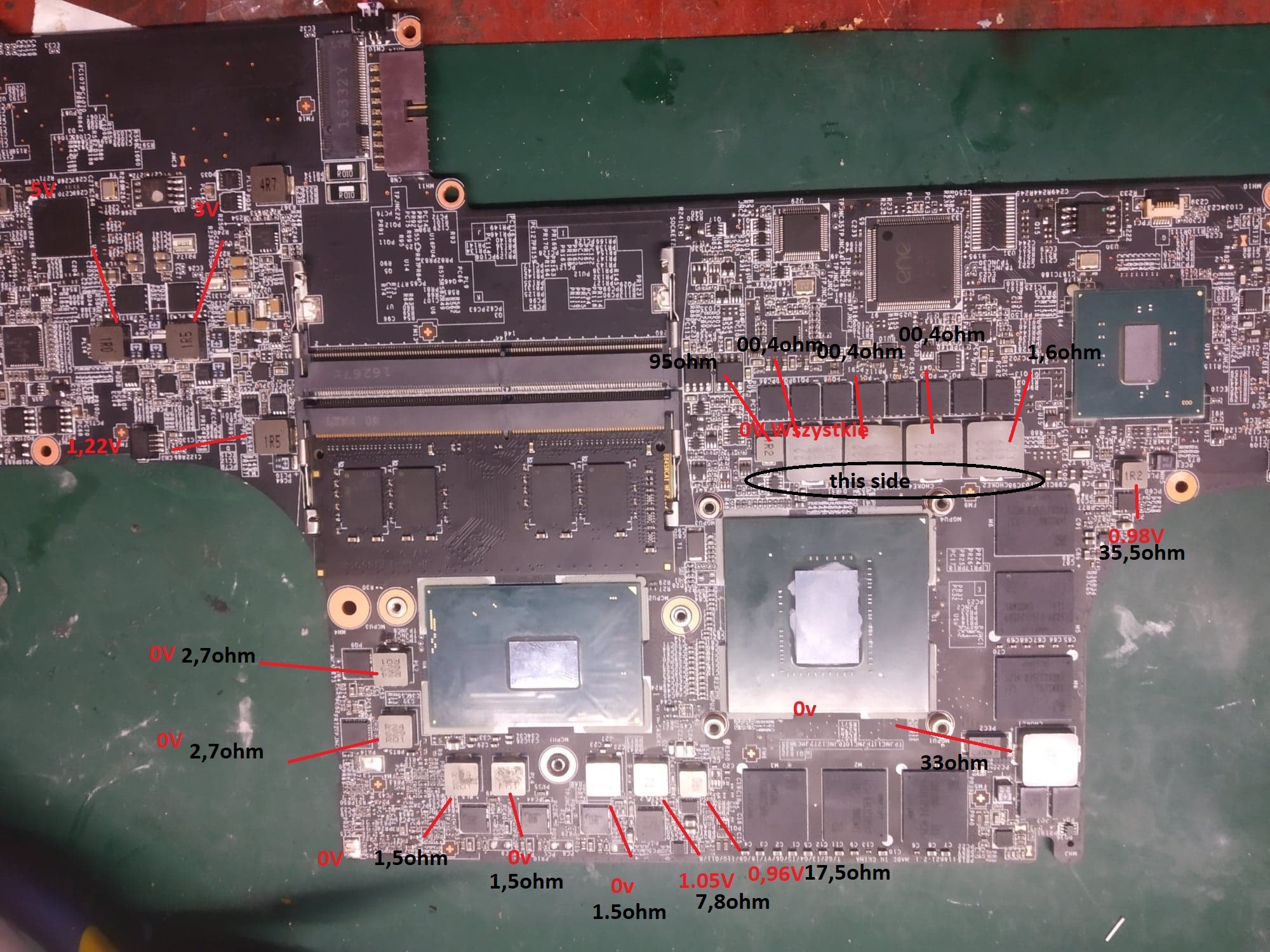

The resistance measurements don't say much.
It is a short circuit to ground on GPU chip power rail, as we already know.

You should perform a short circuit test as suggested to find out which component is shorted.

If you have no option to perform a short circuit test, you can remove the GPU chip from the board and check the resistances to ground on shorted coils again without the GPU.
This way you can create you unnecessary work with soldering the GPU chip, if it will turned out that the short circuit is caused by another component, which is unlikely but anyway.

#9 Re: MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez fragmentaryman 12 marca 2020, 07:51
Witam ponownie po wymianie cpu pojawiły się napięcia na procesorze laptop startuje brak obrazu pobór zatrzymuje się na 0.8A czy ma ktoś pewny wsad do tego laptopa ?Grafika zmieniona na inną sprawna .Brak napięć na dwóch cewkach po lewej stronie procesora podejrzewam do zasilania grafiki z procesora .

#10 Re: MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez matic 12 marca 2020, 08:25
fragmentaryman napisał(a):czy ma ktoś pewny wsad do tego laptopa ?
Open a new thread in "ZAPYTANIA O DOKUMENTACJE/BIOS" department according to the rules.

#11 Re: MSI MSI GS63 Płyta MSI-16k21 Brak obrazu


przez fragmentaryman 17 marca 2020, 19:41
Witam wszystkich walczę z płyta dalej. Pytanie chodzi o opcje boot guard w biosie po wymianie procesora 6 generacji czy może to mieć wpływ na wystawienie tych napięć na zasilanie procesora??
