#1 MSI GV62 7RD MSI MS-16J91 ver 1.0 Brak obrazu po zwarciu


przez artmon 10 kwietnia 2021, 15:04
Proszę o pomoc w ustaleniu usterki braku obrazu na matrycy.

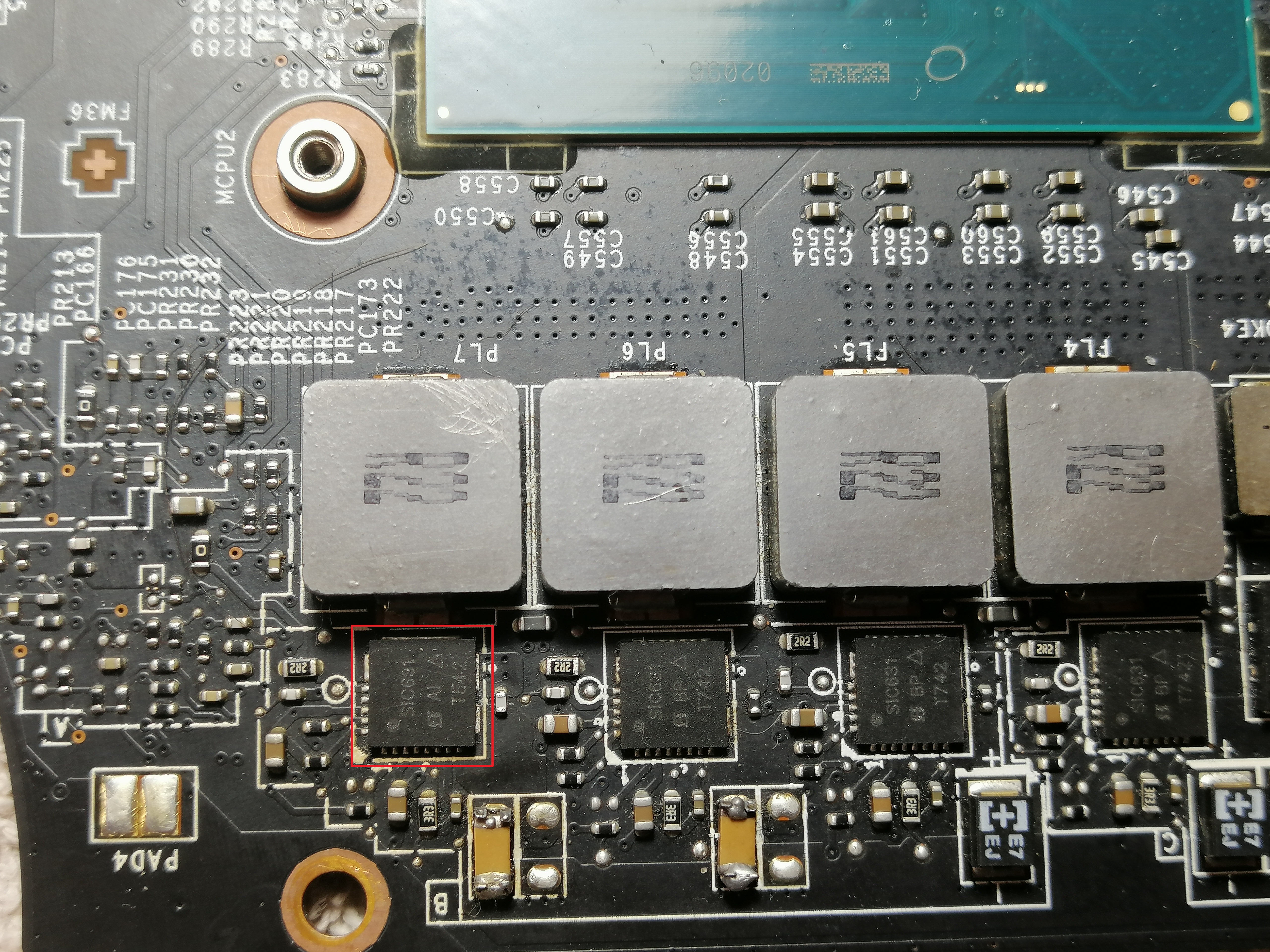

Laptop trafił do mnie martwy uszkodzony okazał się układ SIC631 zaznaczony na foto,po wymianie laptop ruszył niestety bez obrazu.

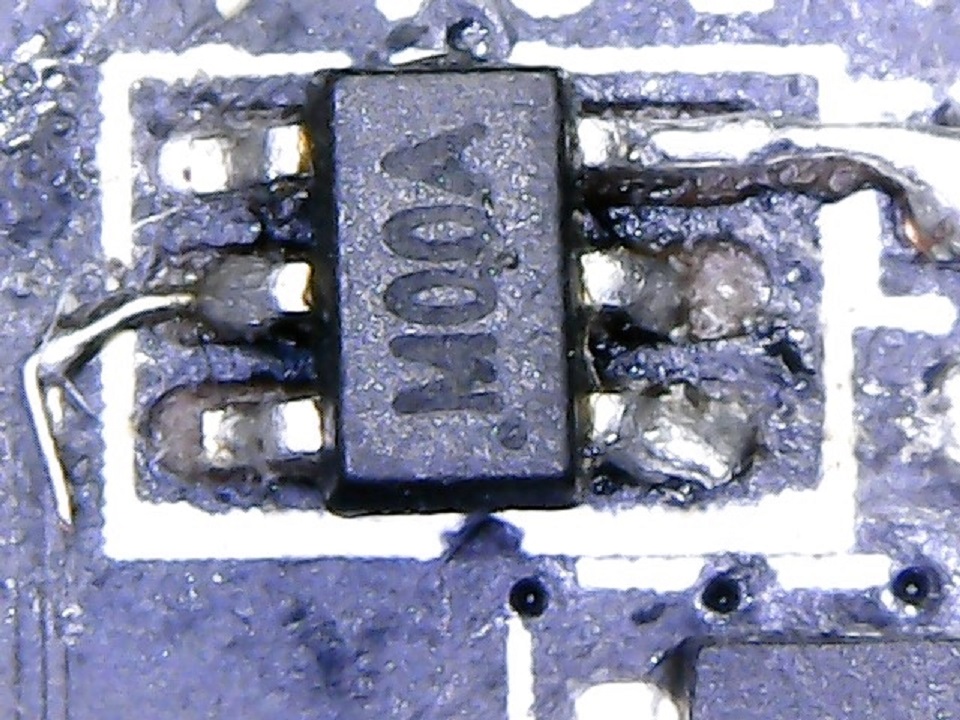

Brak było również układu PQ11 który też wlutowałem.Jak widać na foto dwie nóżki są nie wlutowane z braku padów pod nimi ale sądzę po schemacie że są puste.

Po wlutowaniu elementów laptop startuje,matryca robi się ciemniejsza widać to gołym okiem ale bez treści i podświetlenia,tak że brak obrazu pod HDMI.
Obsada płyty głównej.

MB: MSI MS-16J91 ver 1.0
KBC: KB9028Q
GPU:GTX 1050

Napięcia na gnieździe od matrycy FPC5

3=3,3V po chwili spada do 2,79v
4=3,3v po chwili spada do 0V
5=3,3V
6=5,1V
14=0V
15=0V
32=0V tutaj brak a coś powinno być
34=3,3V
40=20,02V

Zmierzyłem układ U6

1-3,4V
2-0V
3-0V
4-0V
5-3,1V

Bardzo proszę o pomoc co jeszcze pomierzyć,gdzie szukać dalej usterki?Dodam że bios był nie kilka ale kilkanaście razy programowany.
Na paru w ogóle nie startował na innych tak jak opisałem wcześniej.
Obrazek
Obrazek

Re: MSI GV62 7RD MSI MS-16J91 ver 1.0 Brak obrazu po zwarciu


przez Google Adsense [BOT] 10 kwietnia 2021, 15:04

#2 Re: MSI GV62 7RD MSI MS-16J91 ver 1.0 Brak obrazu po zwarciu


przez matic 10 kwietnia 2021, 21:03
Hello!

- Measure the resistances to ground on all coils.
- Measure the voltages to ground on all coils, when the machine is turned on.
