Microsoft Surface 2013 - brak reakcji na zasilanie, podlany w jednym miejscu

Witam,

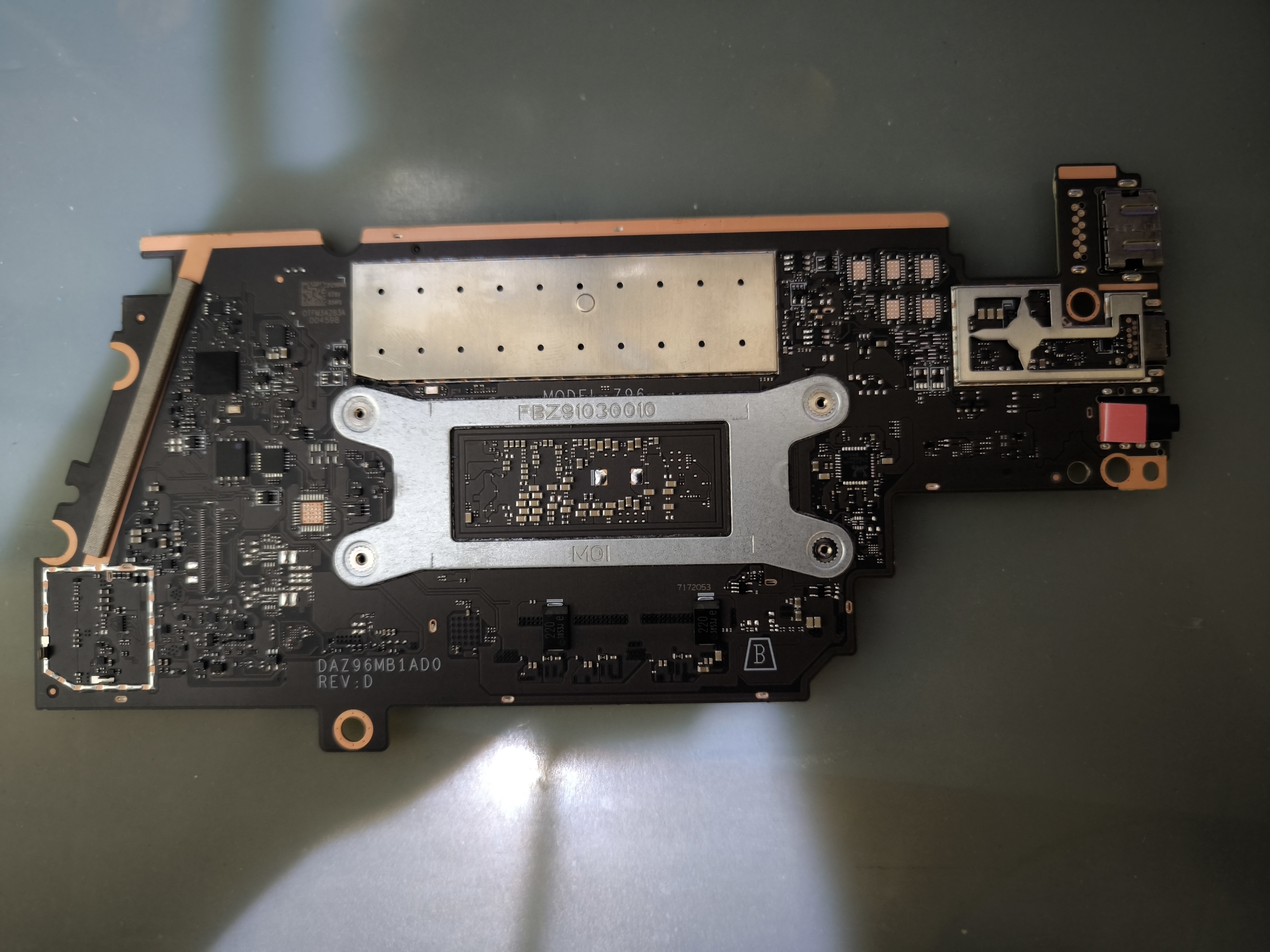

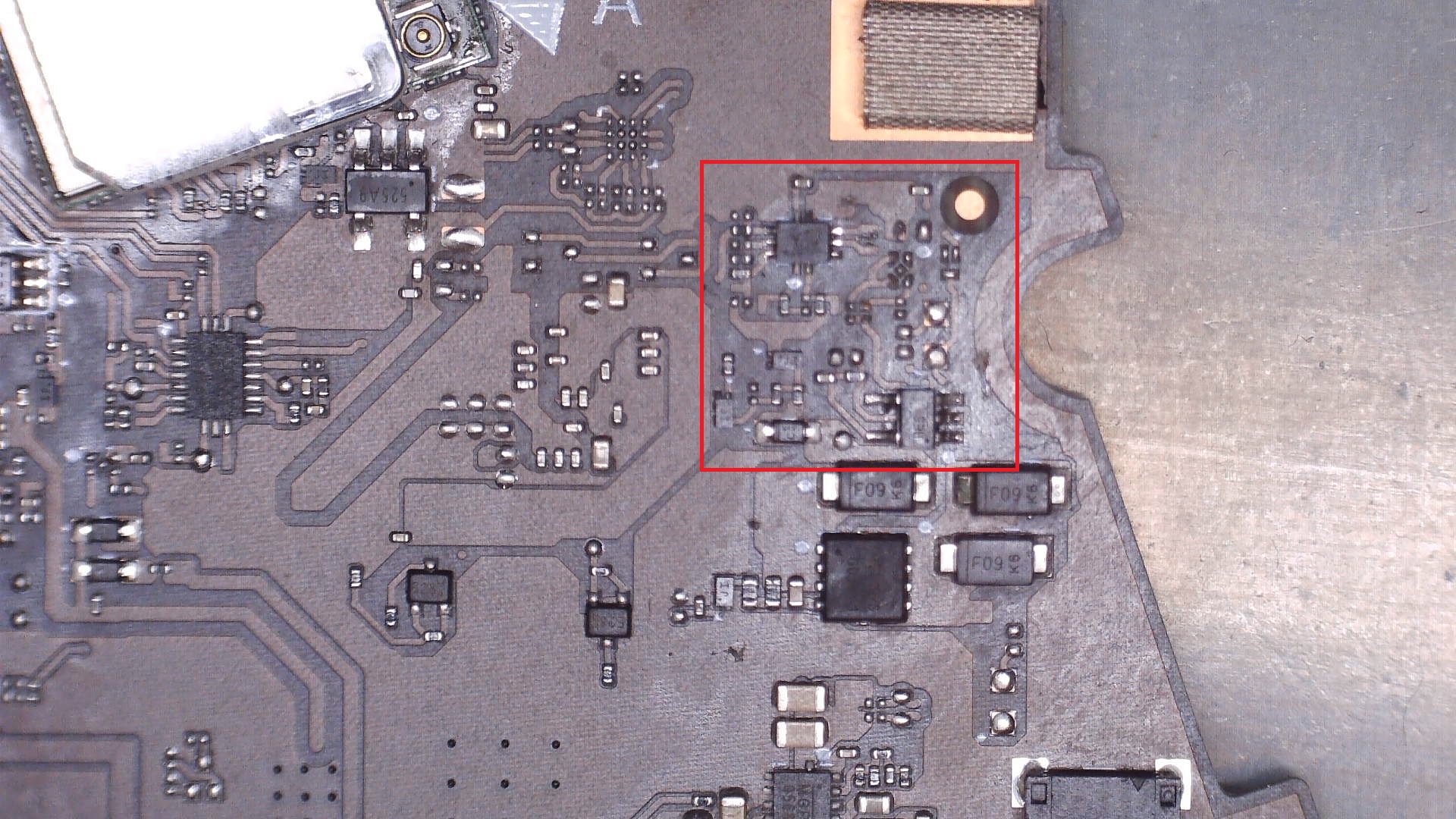

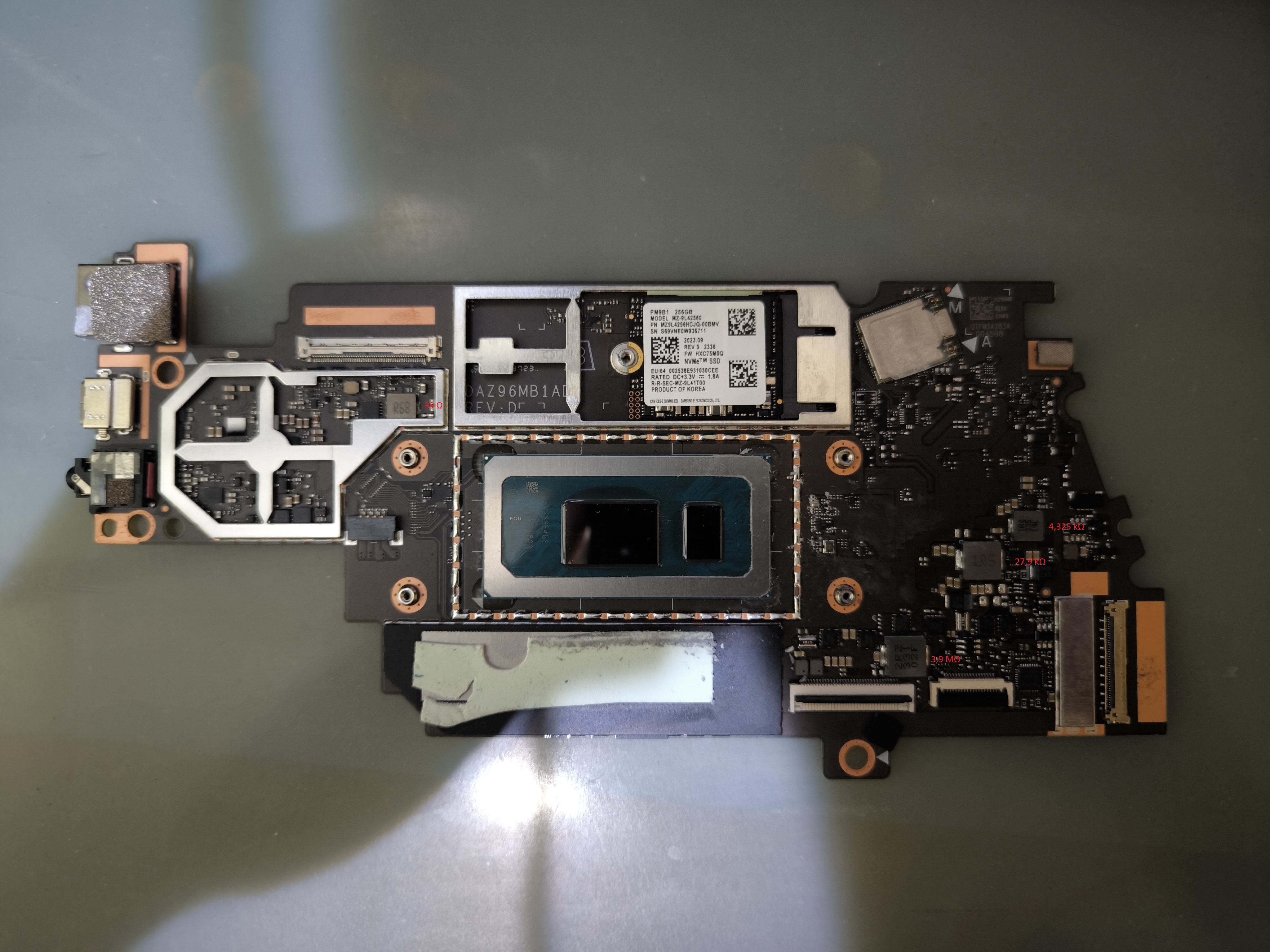

Laptop Microsoft Surface 2013 (Surface Laptop Go 3), oznaczenie płyty: DAZ96MB1AD0. Laptop po zalaniu w obszarze jak na zdjęciu poniżej:


Wyczyściłem oraz pobieliłem pady, które były po zalaniu. Wstępnie pomierzyłem cewki oraz obszar zalania, ale w żadnym miejscu nie ma zaniżonej oporności. Po podłączeniu zasilania lampka na zasilaczu miga i prawdopodobnie odłącza ładowanie, bo wykrywa przeciążenie. 8 noga układu SPI wykazuje oporność 4,333 kΩ. Co jeszcze zmierzyć, aby spróbować uruchomić tego laptopa? Po podaniu zasilania pobór jest w granicach 0-0,08A.

iT0mT0m ha scritto: Po podłączeniu zasilania lampka na zasilaczu miga

Najpierw zmierz rezystancję mosfetów wejściowych — skoro zasilacz wskazuje przeciążenie, to tam może być problem. Określ, jaki układ ładowania jest zastosowany. Przede wszystkim musi się pojawić napięcie B+, które zasili resztę obwodu; na rezystorach pomiarowych nie może być przy tym niskiej rezystancji (co wskazywałoby na zwarcie lub uszkodzenie układu).
Edit:
Schematów do tego modelu brak, ale miałem już identyczny przypadek na stole.

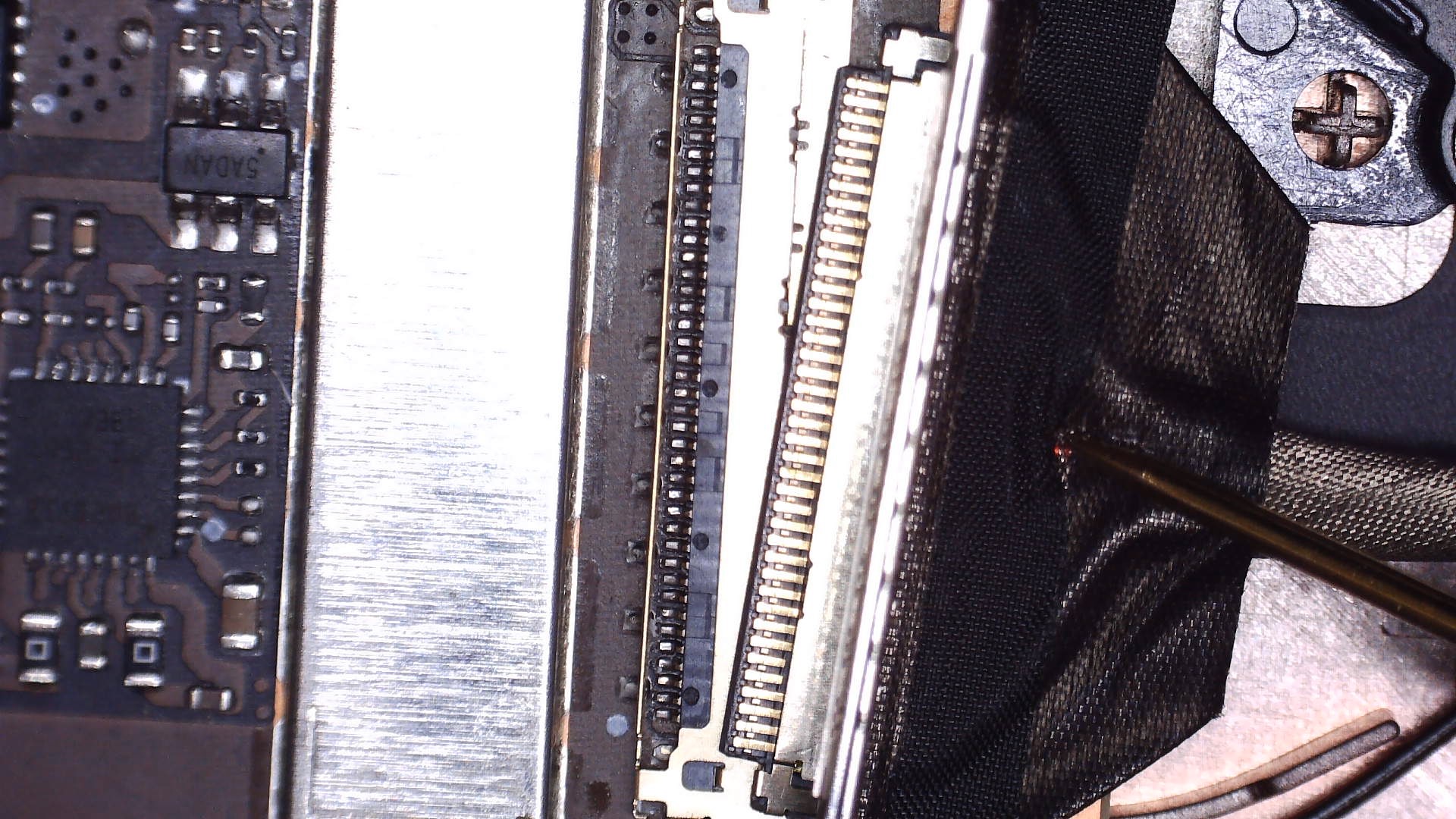

Zasilanie wchodzi tam przez konektor wyglądający prawie jak od taśmy matrycy — cienki, niepozorny, a prowadzi spory prąd.
U mnie jeden z pinów był zwarty. Plastik był już nadtopiony od temperatury, ukruszył się i pin zrobił zwarcie do sąsiedniego.

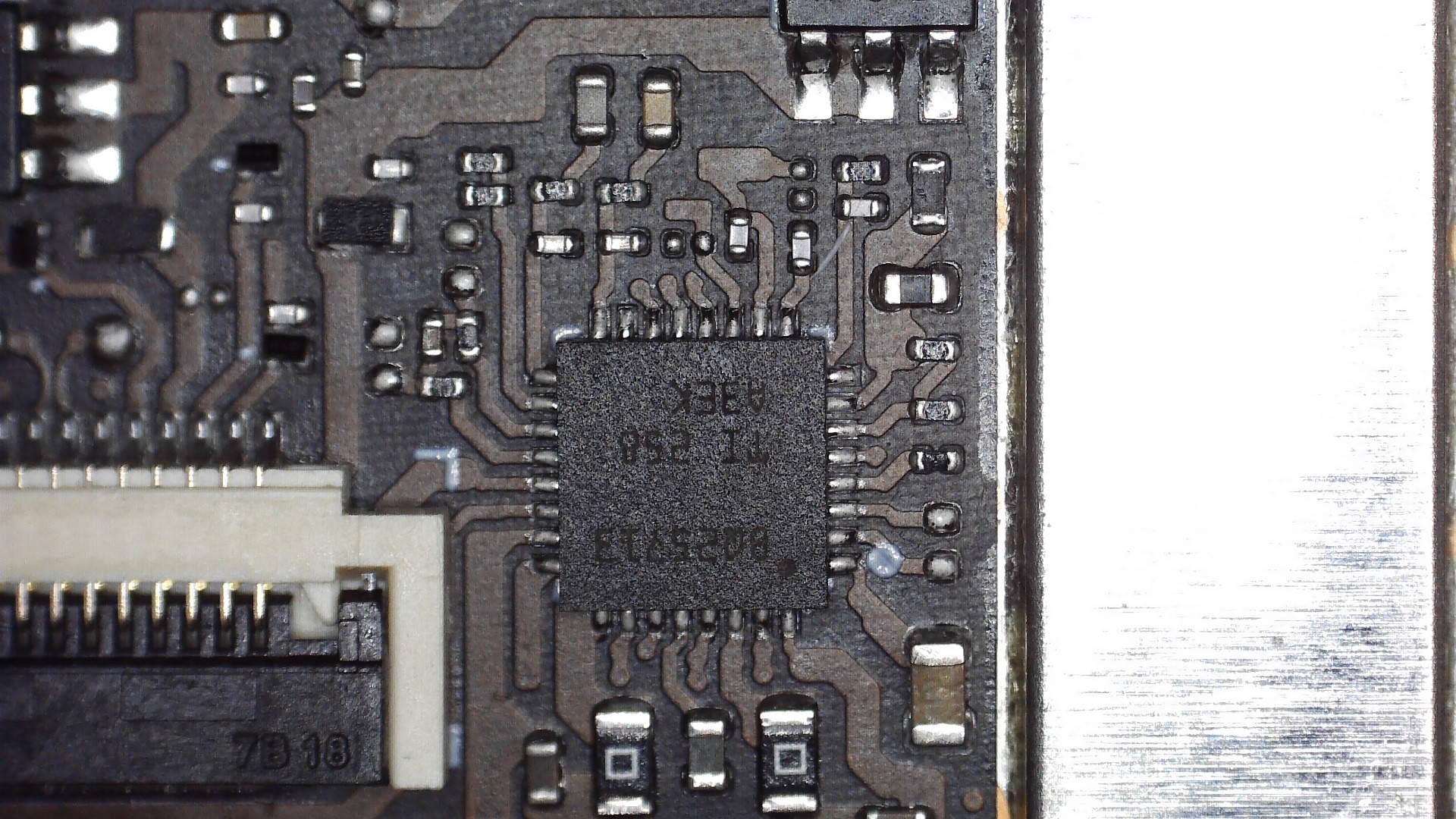

Układ ładowania: BQ25713
Sprawdziłem wszystkie pady czy nie ma zaniżonych oporności i na żadnej oprócz GND nie ma nic blisko zera. Większość w kΩ lub MΩ.


Sprawdziłem mosfety na wejściu. Spadki napięcia na diodach 0.5V. Rezystor pomiarowy wartości w MΩ.


Nic mi tu z żadnych pomiarów nie wykazuje jakiegokolwiek zwarcia ani zaniżonej oporności. Chyba, że winowajcą będzie samo gniazdo zasilania.

Zamówiłem taki kabel, aby wykluczyć problem z oryginalną ładowarką. Podaje napięcie 15V, ale pobór mam w granicach 0-0,08A na zasilaczu. Zasilacz nie wykazuje żadnego zwarcia. Tak samo jak przyłożę sondy do zmierzenia napięcia to napięcie na mierniku skacze na bardzo niskich wartościach. Myślałem jeszcze, aby pominąć gniazdo i podlutować się gdzieś bezpośrednio do płyty głównej, tylko nie wiem gdzie najlepiej by było się podlutować.

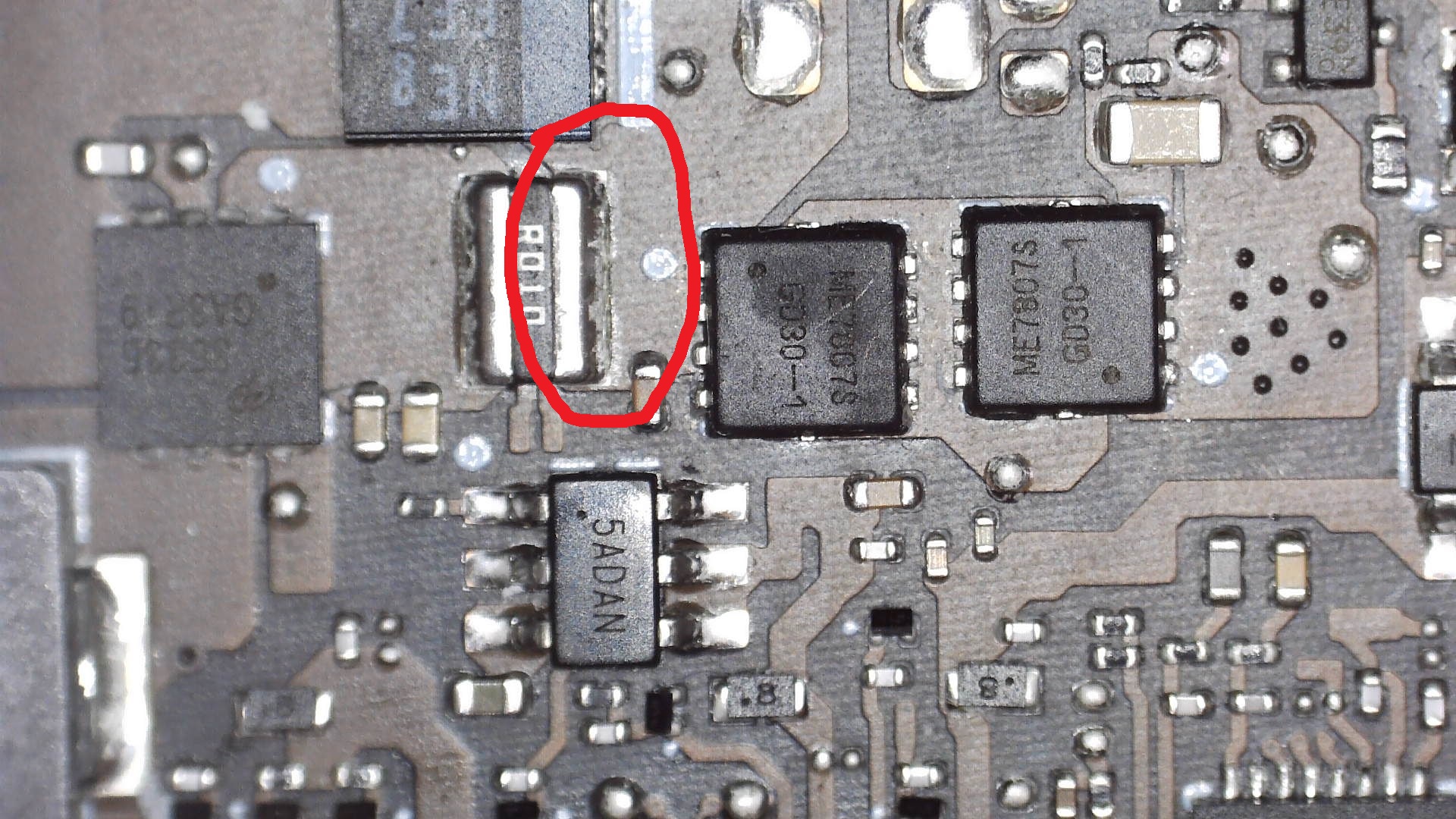

Po podlutowaniu się w miejsce rezystora na zasilaczu nie ma żadnego poboru prądu, próba włączenia laptopa na przycisku nic nie daje.
