#1 Lenovo Z50-70 - znikające podświetlanie matrycy


przez tomaszpo 11 września 2019, 18:35
Płyta NM-A273

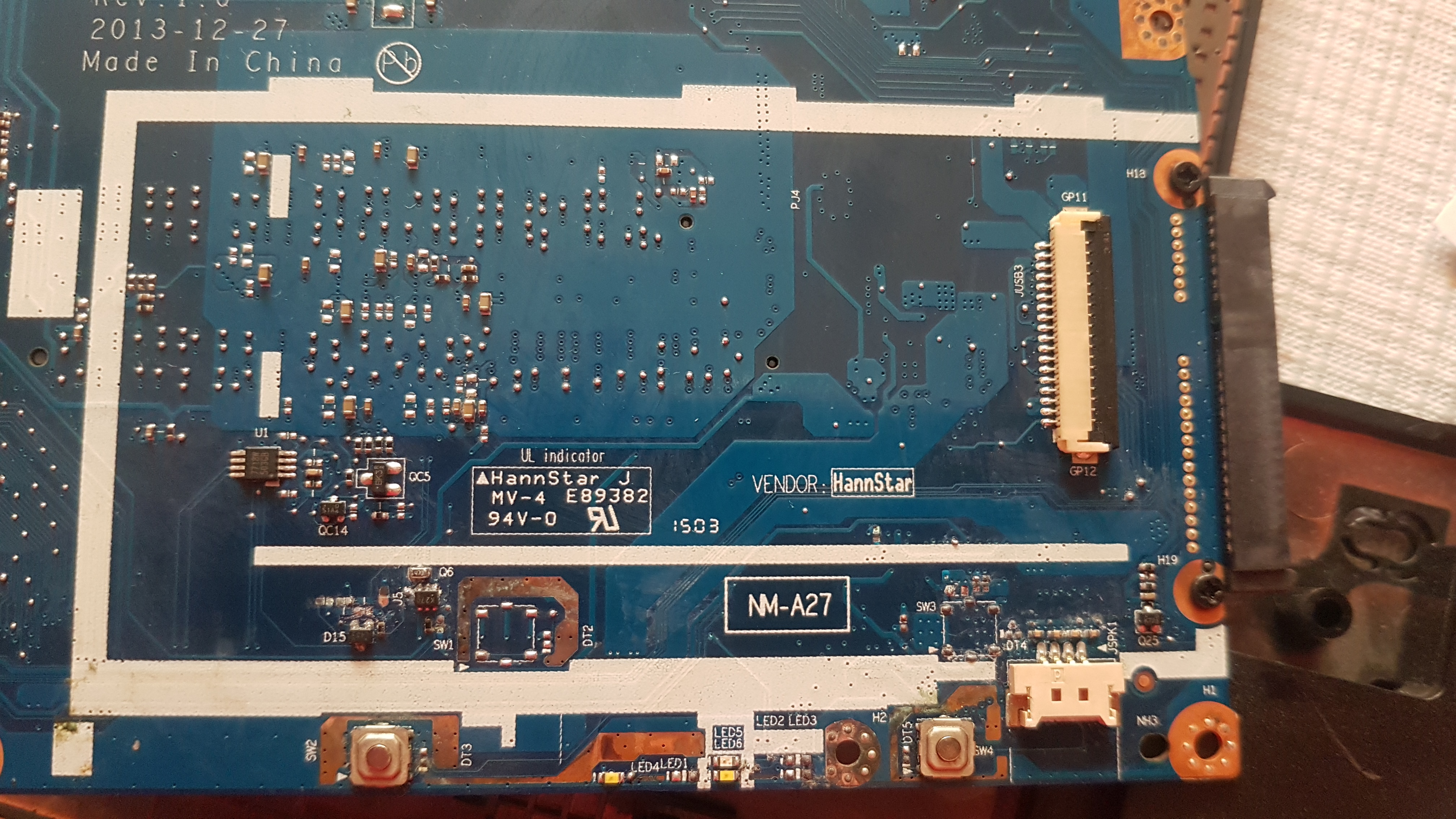

Dziwne zachowanie podświetlania matrycy czasami jest, czasami nie ma. Obraz się wyświetla bo widać podając światło na matrycę. Płyta to ogólnie topielec ale w okolice touchpada (załączone zdjęcie) więc nie powinno to mieć nic wspólnego chyba.

Obrazek

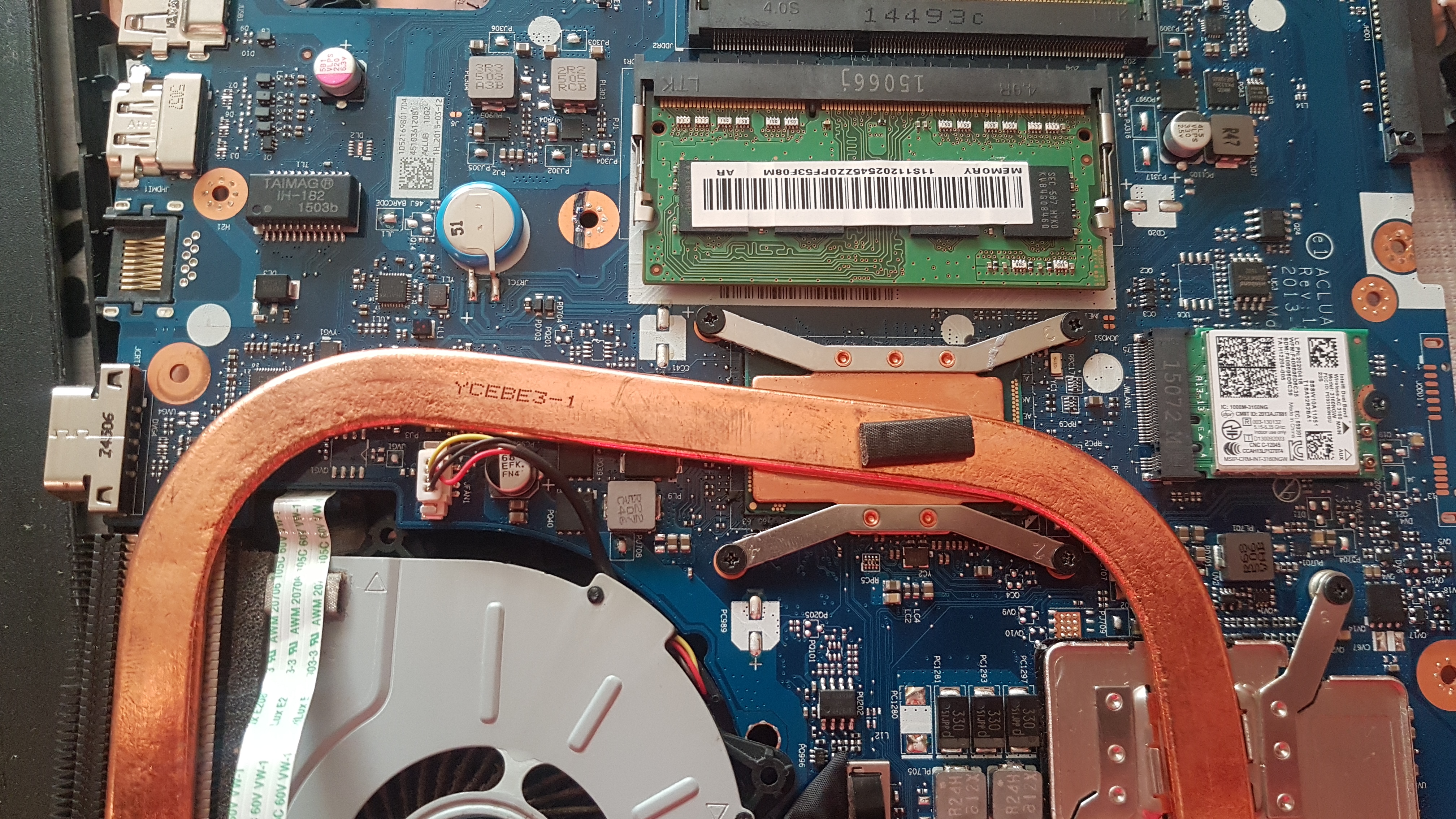

Dodatkowo zauważyłem że cewka PL9 grzeje się bardziej od pozostałych - napięcie 1,8V

Obrazek

Re: Lenovo Z50-70 - znikające podświetlanie matrycy


przez Google Adsense [BOT] 11 września 2019, 18:35

#2 Re: Lenovo Z50-70 - znikające podświetlanie matrycy


przez sebastiank 11 września 2019, 20:04
Sprawdź którego napięcia brakuje - +LEDVDD, INVT_PWM czy DISPOFF# . Do sprawdzenia też matryca i tasiemka.

#3 Re: Lenovo Z50-70 - znikające podświetlanie matrycy


przez tomaszpo 11 września 2019, 20:23
Gdzie znajdę te napięcia? Masz może jakiś schemat?

#5 Re: Lenovo Z50-70 - znikające podświetlanie matrycy


przez tomaszpo 11 września 2019, 21:15
Napięcia z złącza JEDP1
+LEDVDD - 20,3V
INVT_PWM - 0V
DISPOFF - 0V

#6 Re: Lenovo Z50-70 - znikające podświetlanie matrycy


przez sebastiank 11 września 2019, 21:26

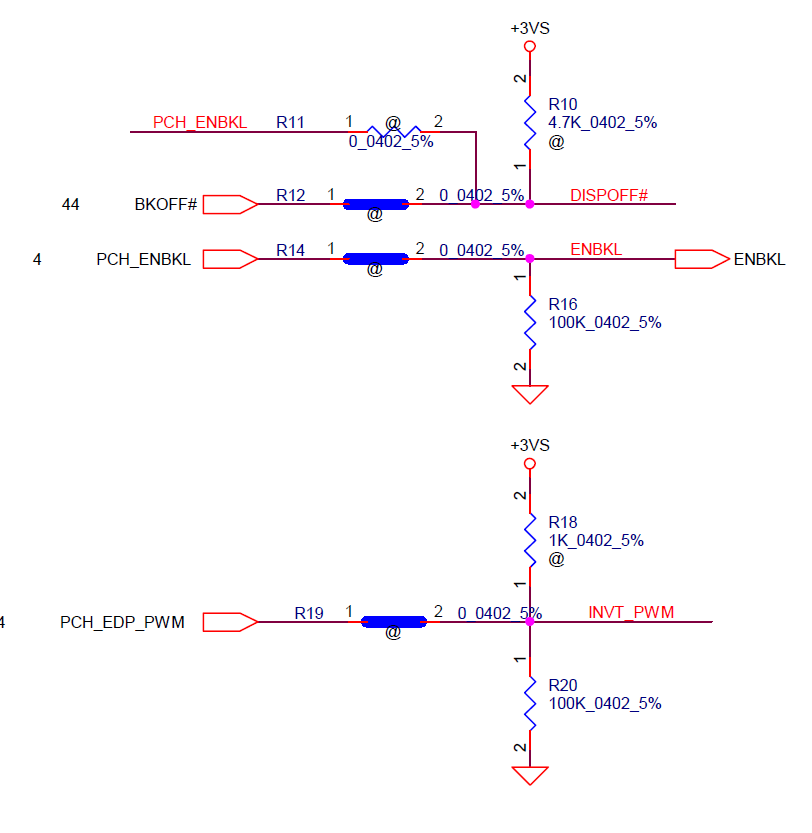

Sprawdź rezystory pokazane na fragmencie schematu:
Obrazek

#7 Re: Lenovo Z50-70 - znikające podświetlanie matrycy


przez tomaszpo 11 września 2019, 21:33
Wybacz że może głupie pytanie ale nie potrafię zlokalizować ich na płycie mógłbyś nakierować gdzie one się znajdują

#8 Re: Lenovo Z50-70 - znikające podświetlanie matrycy


przez sebastiank 12 września 2019, 08:37
Nie musisz wykonywać pomiarów bezpośrednio na elementach - znajdź +3VS i wykonaj pomiar, następnie względem masy.
