#1 Lenovo Yoga 9 14ITL5 - zawiesza się, brak elementu, pomoc w identyfikacji

by Swiety • 21 February 2023, 10:58
Lenovo Yoga 9 14ITL5
Procesor i7-1185G7
8GB pamięci wlutowanej
Płyta główna NM-C841

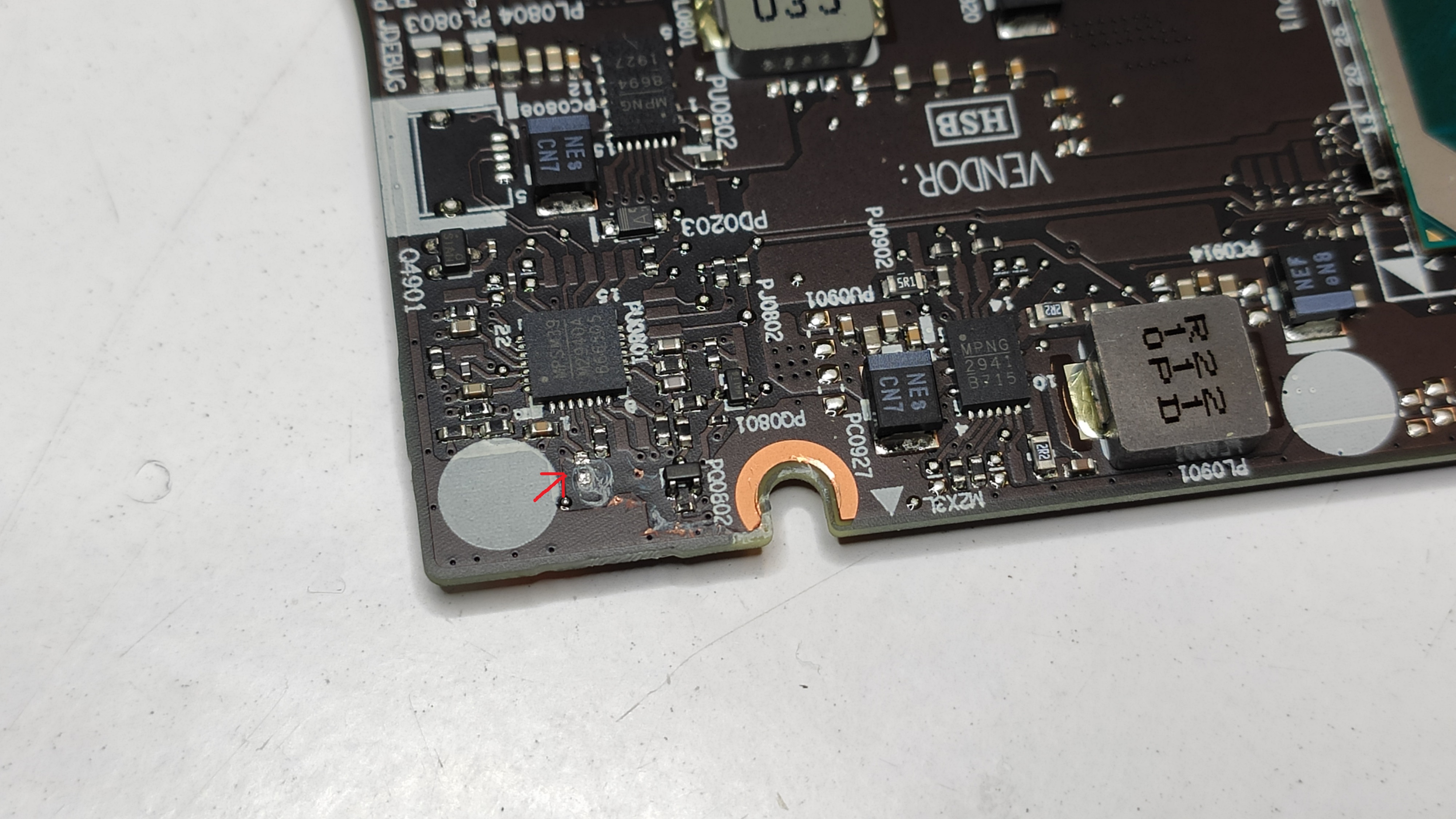

Komputer w losowych momentach zawiesza się, po otwarciu zauważyłem jakby komuś omknęła się wkrętarka albo nie wiem co tam się zadziało, ale wygląda jakby brakowało jednego elementu zaznaczonego na zdjęciu.

Jakby ktoś posiadał zdjęcie w dobrej rozdzielczości tamtego obszaru oraz pomógł w identyfikacji brakującego elementu będę niezmiernie wdzięczny.

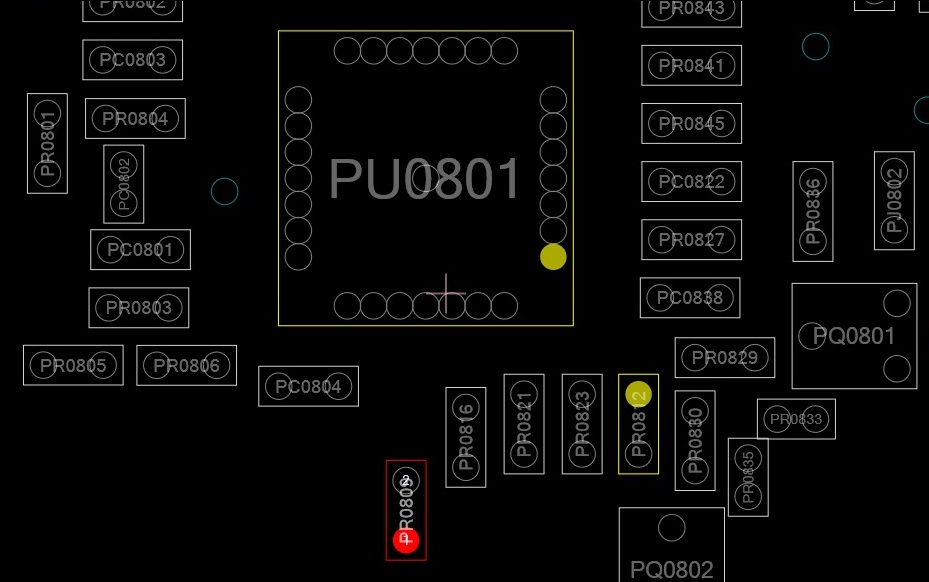

Element na linii drugiej nogi układu MP2940A.


Re: Lenovo Yoga 9 14ITL5 - zawiesza się, brak elementu, pomoc w identyfikacji

by Google Adsense [BOT] • 21 February 2023, 10:58

#2 Re: Lenovo Yoga 9 14ITL5 - zawiesza się, brak elementu, pomoc w identyfikacji

by Lesio23 • 21 February 2023, 11:56
Brakujący element to rezystor SMD 1.5k 0402

#3 Re: Lenovo Yoga 9 14ITL5 - zawiesza się, brak elementu, pomoc w identyfikacji

by Swiety • 21 February 2023, 17:33
Wielkie dzięki !
Element wstawiony, niestety problem dalej występuje.... wykluczyłem dysk i system.
Zauważyłem też, że czasami jak laptop uśnie, to miga przycisk włącznika (czyli wskazuje stan uspania) natomiast nie idzie go w żaden sposób wybudzić, nie reaguje na nic, tylko mruga przycisk.

#4 Re: Lenovo Yoga 9 14ITL5 - zawiesza się, brak elementu, pomoc w identyfikacji

by Swiety • 1 March 2023, 13:21
Lesio23, a może mi powiedzieć jakie jest drugie wyprowadzenie tego rezystora?
Bo mam wrażenie, że mi tam jeszcze jakiejś ścieżki brakuje.

#5 Re: Lenovo Yoga 9 14ITL5 - zawiesza się, brak elementu, pomoc w identyfikacji

by gofer • 1 March 2023, 21:32
