#1 Lenovo Yoga 510 (LA-D451P) - IC Identification

przez KenM0560 • 17 stycznia 2019, 12:10
Hello

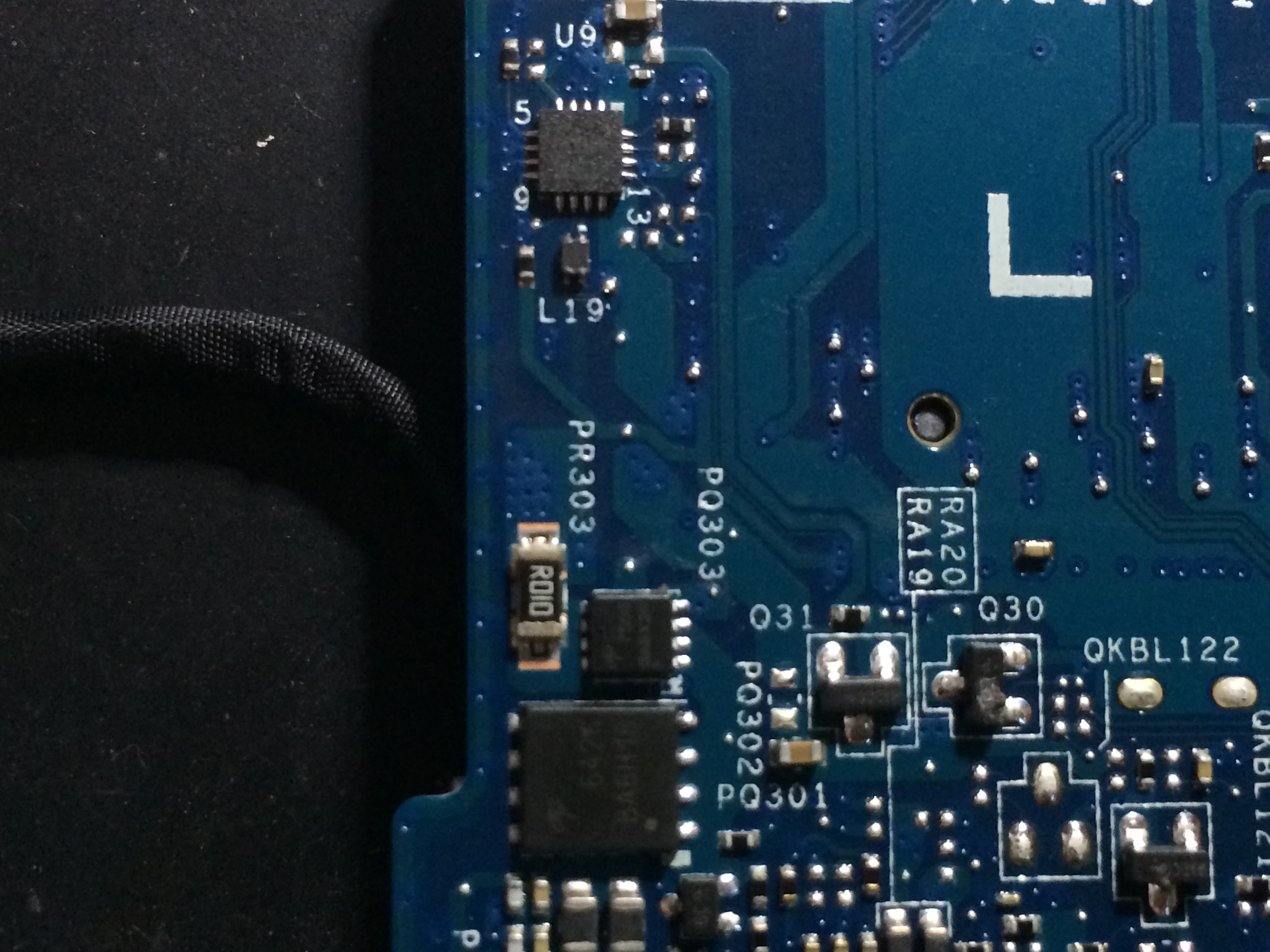

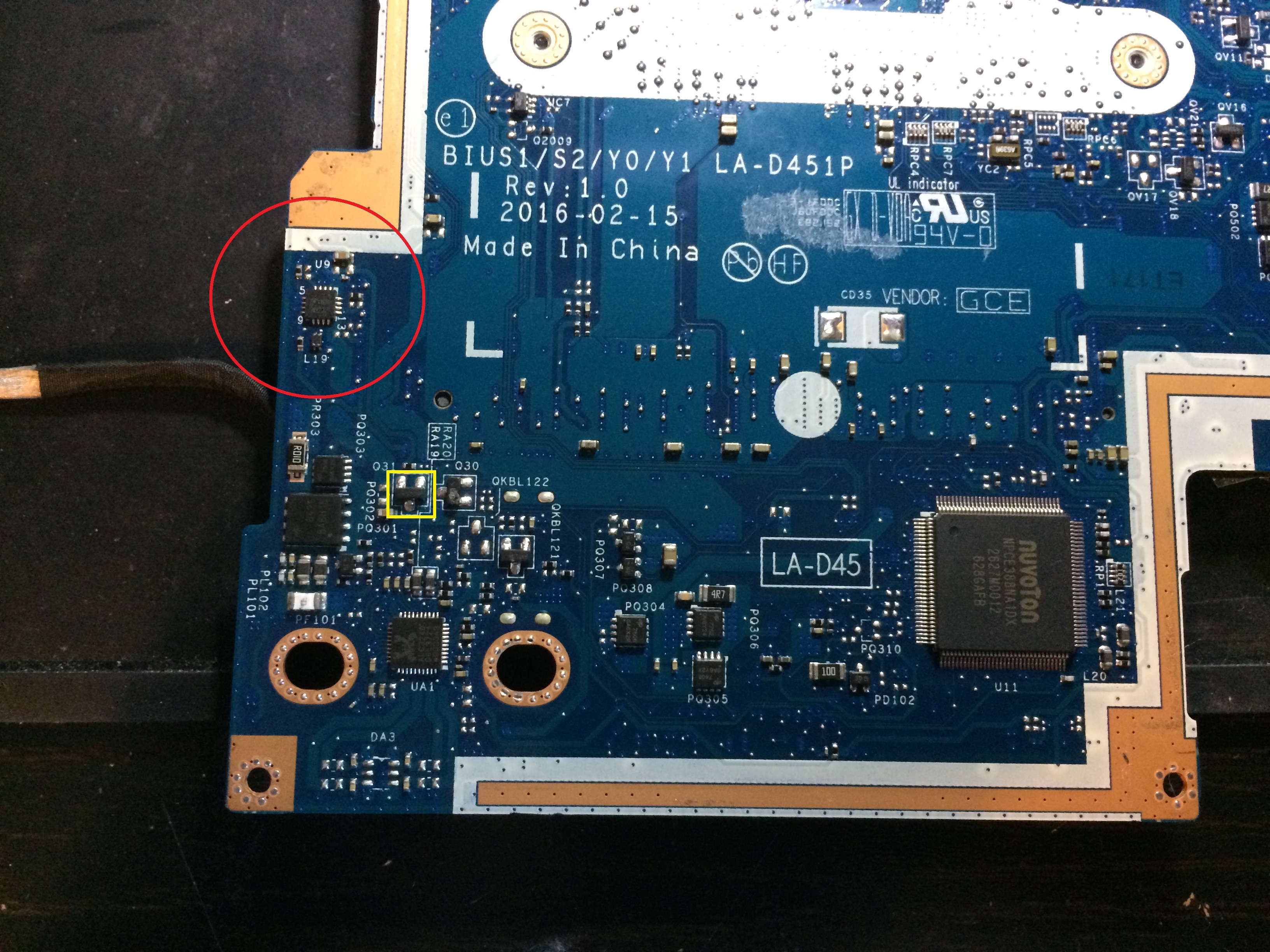

I have Lenovo Yoga 510 (LA-D451P). When i inject voltage to the 5v line (PL404), the IC U9 circled red in picture is getting hot, also component Q31 in yellow too.
Can anybody ID what it is?

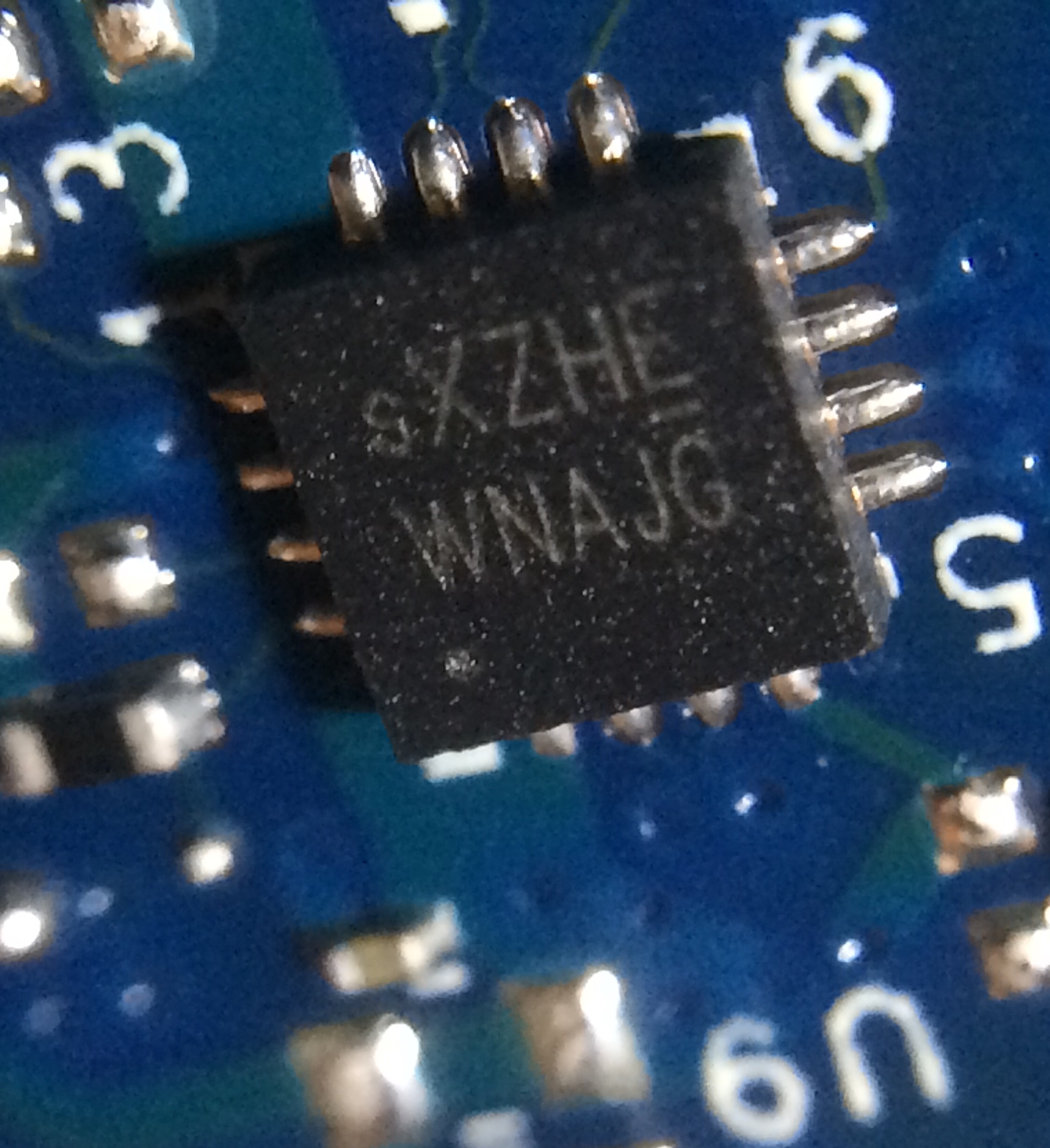

Chip is marked sXZHE WNAJG
Thank you
Obrazek
Obrazek
Obrazek

Re: Lenovo Yoga 510 (LA-D451P) - IC Identification

przez Google Adsense [BOT] • 17 stycznia 2019, 12:10

#2 Re: Lenovo Yoga 510 (LA-D451P) - IC Identification  [ROZWIĄZANY] 

przez WIOLAD • 17 marca 2019, 10:11
U9- SLGC55546VTR.
Q31- ME2301DC-G.

#3 Re: Lenovo Yoga 510 (LA-D451P) - IC Identification

przez KenM0560 • 17 marca 2019, 10:23
Thank you for information.

I also used TPS2546 to replace U9 and it is working fine.
