#1 Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 4 aprile 2020, 23:42
Witam,

Potrzebuje pomoc w rozwiązaniu problemu. Otrzymałem płytę LT41 SKL 14292-1 teoretycznie nie ładującą baterię. Po inspekcji była dziura w PU44043 (BQ24780) Wymieniłem na nowy charger BQ24780, W celu sprawdzenia podłączyłem płytę pod zasilacz ( bez baterii) i płyta uruchamia i sie tylko na 2 s i wyłącza sie.
I zmierzyłem napięcia na wszystkich cewkach przed wciśnięciem włącznika ( S5_ON)
Na cewce 3.3 V napięcie pojawia się i znika i tak cyklicznie co kilka sekund. Wymieniłem PU4501 (TPS51275C ) na TPS51225C ( wg. Datasheet jest taki sam ) ale nie ma żadnej poprawy,
Bios przeprogramowany wsadem z forum. (https://www.elvikom.pl/lenovo-yoga-500-14isk-t50499.html) - tez bez zamian

Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da Google Adsense [BOT] • 4 aprile 2020, 23:42

#2 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da matic • 5 aprile 2020, 10:51
Hello!

Measure the voltages to ground on pins 3, 6, 7, 9, 12, 13, 17, 20 of PU4501. Check, if the voltages on these pins are stable.

#3 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 5 aprile 2020, 12:37
Pomiary PU4501 na samym zasilaczu :

n3 - 3.3v stabilne
n6 - 0,0V lub 3,3V - skoki
n7 - 0,0 lub 2,6V także skoki
n9 - 4.8V lub 8.4V skoki
n12 - 19,5 stabilne
n13 - 5V stabline
n17 -10,1 V stabilne
n20 - 3,26 stabilne

#4 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da matic • 5 aprile 2020, 13:54
Measure the voltage to ground on pin 14 of KBC chip. Check, if this voltage is stable.

#5 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 5 aprile 2020, 14:09
matic ha scritto:Zmierzyć napięcie do masy pin 14 KBC chipie. Sprawdzić, czy to napięcie jest stabilne.
0V - 3,26 V - skoki

#6 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da matic • 5 aprile 2020, 14:27
The reason for jumping voltage on 3V coil is jumping enable signal "S5_ENABLE".

Check, if the voltage to ground on pin 1 of transistor Q2403 is stable.

Q2403 pin count:
Immagine

#7 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 5 aprile 2020, 16:28

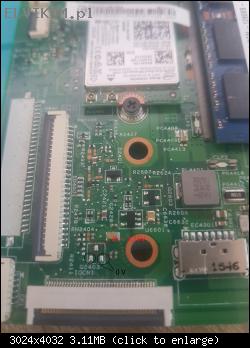

matic ha scritto:Q2403
- nie było go na tej płycie, widać jakby go fabrycznie nie było

Immagine

pad 1, pad 2 = 0V, pad 3 = 0V - 3, 26V - skoki

#8 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da matic • 5 aprile 2020, 16:50
Ok, the diode D4001 should be present on the board. It is in the same package as Q2403.
Remove D4001 from the board and check, if the voltage on pin 3 of Q2403 is stable.

#9 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 5 aprile 2020, 17:10
matic ha scritto:Remove D4001 from the board and check, if the voltage on pin 3 of Q2403 is stable.


Nie ma poprawy, napięcie jest nadal niestabilne

#10 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da matic • 5 aprile 2020, 17:44
Measure the power consumption (in mA) of the board.

#11 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 5 aprile 2020, 17:57
Pobór prądu skacze.
11mA jak pojawi się 3.3V na PL4501
5 mA jak jest 0V na PL4501

#12 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da matic • 5 aprile 2020, 22:26
Measure the resistances to ground on all coils.
Measure the resistances to ground on pins 8, 14 of U4001.

#13 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 6 aprile 2020, 22:00
PL4501 rezystacja skacze od 15k Ohm do 1,6MOhm.
Na pozostałych cewkach rezystancja stabilna.

Immagine

Pomiary U4001

pin 8 - 14kOhm
pin 14 - 7kOhm

P.S. : Problem zapoczątkowany jest od uszkodzonego BQ24780 - może tam poszło 19,5V na linie 3.3v , tak tylko zgaduję :?

#14 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da matic • 7 aprile 2020, 10:35
Remove the transistor PU4502 from the board and check, if the voltage on pin 3 of Q2403 is stable.

#15 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 7 aprile 2020, 14:46
Po usunięciu PU4502 napięcie na Q2403 jest stabilne (3.28).
Pobór prądu 50mA

#16 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da matic • 7 aprile 2020, 15:28
Remove the coil PL4501 from the board and inject 3,3V from laboratory power supply to the output (power rail "3D3V_S5").
What is the power consumption (in mA) on this power rail?

#17 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 7 aprile 2020, 16:04
jest 3mA

#18 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da matic • 7 aprile 2020, 16:14
Try to replace the capacitor PC4503 (100nF/50V, package 0603).
Check the resistor PR4503 (1.5Ω, package 0603).

If it does not change anything, try to replace the PU4501 with the same as the original one (TPS51275C).

#19 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 7 aprile 2020, 23:42
Podmiana PC4503 na 100nF/50V, - brak poprawy
PR4503 jest 1.5Ω - OK

TPS51275C - zamówiłem , dam znać jak wymienię

#20 Re: Lenovo Yoga 500 | LT41 SKL 14292-1 | Uruchamia się na 2 s

da microkod • 9 aprile 2020, 16:21
wlutowałem nowy TPS51275C , nie ma poprawy :( - jest taka sama sytuacja.

Co mogę jeszcze sprawdzić?

na innym dumpach BIOSu - płyta statuje automatycznie (pobór prądu 140-175mA) na cewce 3.3V pojawia sie od 3,9V do 4.7V i brakuje napiec na niektórych cewkach
